Автоматика для самодельного котла на отработке

Re: Самодельные устройства автоматики для котлов.

Я когда надумал делать печь, даже чертежей не было, только фотки и наброски без размеров. Прикинул маштаб по фоткам, зделал корпус, дожигатель, насверлил отверстий в дожигателе. На скорую собрал всё это во едино. Вента на тот момент не было, дул пылесосом :). Потом достал вент и пару дней сидел настраивал. На форум пришол с готовой конструкцией.
Я это всё к чему, даже если дадут готовую конструкцию с размерами, всё равно две недели , а то и месяц надо ей уделить. Начните делать, а потом начинайте спрашивать и вам с радостью помогут довести вашу конструкцию до ума.



Re: Самодельные устройства автоматики для котлов.

так не в конструкции печи дело то.
мне просто интересна сама автоматика из видео которые я дал



Re: Самодельные устройства автоматики для котлов.

http://www.termoportal.ru/single/24566-post97.html
http://www.termoportal.ru/single/24563-post96.html
http://www.termoportal.ru/single/24105-post514.html



Re: Самодельные устройства автоматики для котлов.

1ТОМ1 Спасибо, я прочитал всю тему от корки до корки.

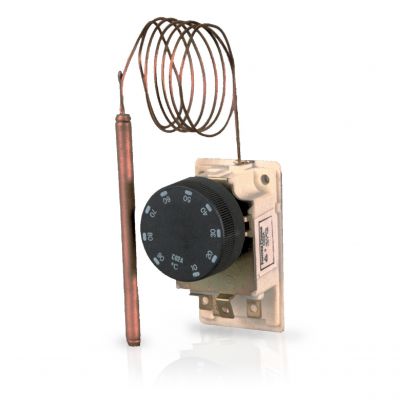

меня интересовала именно плавная регулировка от 10 до 90 градусов - такую регулировку дает только схема с применением терморегулятора Fantini Cosmi Термостат С02 A2 я правильно понял ? только как я понял он на Жесткой медной трубке соответственно автоматику за пределы котельной не вынест
а в данной схеме http://www.termoportal.ru/single/24324-post69.html котел тупо тактует на 80 градусах
меня же интересовала именно плавная регулировка от 10 до 90 градусов



Re: Самодельные устройства автоматики для котлов.

В таких пределах менять мощность котла очень проблемотично. Или я чего то не догоняю :(.
Регулятор подойдёт любой как капилярный, так и электронный. С последним щит автоматики можно хоть к соседу установить :). Выставляем нужную температуру и катёл на ней работает при условии что может удержать стабильное пламя на малой мощности, не коптить засирая дымоход.

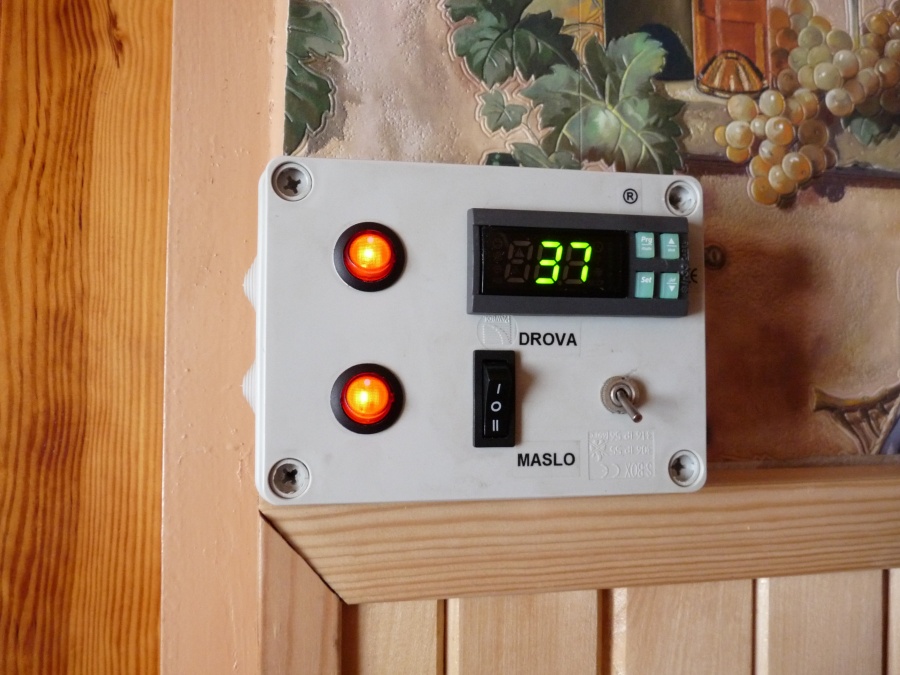

Вот мой, правда он на насос. http://www.termoportal.ru/picture.php?albumid=139&pictureid=1380 (Carell ir33) С оригинальным датчиком до 90град. Подключаем вместо Fantini Cosmi и всё. Можно выставить любую температуру и гистерезис. У нас брал по 40$



Re: Самодельные устройства автоматики для котлов.

1ТОМ1 все я допер я просто привязался к этому регулятору ( Fantini Cosmi ) и все впал в ступор ))) теперь я допер
только доперев у меня появился еще вопрос в данной схеме:
http://www.termoportal.ru/attachmen...le/5956d1362733172-uprav-kotlom-var-3.jpg.att
по этой схеме охладившись ниже заданного предела регулятором - у нас тупо пропадает питание 5вольт и все что ли?



Re: Самодельные устройства автоматики для котлов.

Нет переходит на питание от 12В. Правда эта схема мне не очень :(.
Надо вот это http://www.termoportal.ru/single/24588-post528.html к этой схеме приделать, тогда будет отлично.



Re: Самодельные устройства автоматики для котлов.

!ТОМ! почему по схеме выше (в моем сообщении котрую ты мне дал) когда вода нагреетя выше параметра заданного регулятором он тупо размыкает "землю" и все (я так вижу, возможно я ошибаюсь) нам же надо чтоб он размыкался и при этом переходил на малый режим



Re: Самодельные устройства автоматики для котлов.

Охладившись ниже заданного значения регулятор температуры Р1 разомкнёт свой контакт и обесточит реле К1, которое своими контактами К1.1 переключит питание насоса с 5В на 12В. Эта схема релейная, в неё можно встраивать дополнительные электронные регуляторы для настройки режимов максимальной и минимальной мощности, что позволит поддерживать заданную температуру теплоносителя.



Re: Самодельные устройства автоматики для котлов.

Меняется не мощность котла , а время работы котла в максимальном и минимальном режиме- от этого будет зависеть температура теплоносителя. С остальным согласен - регулятор может быть любой подходящий



Re: Самодельные устройства автоматики для котлов.

Добрый вечер всем форумчанам!
Есть мысль на дымоход сделать теплообменник. Дымоход из трубы ф 108 мм. длинной около 1,5 м. Такие вопросы:
Вытянит ли 30 секций радиаторов МС-140?
Будет ли коксоваться дымоход?



Re: Самодельные устройства автоматики для котлов.

если сильно охлаждать дымоход то будет и сажа и конденсат.Не зря их наоборот утепляем.



Re: Самодельные устройства автоматики для котлов.

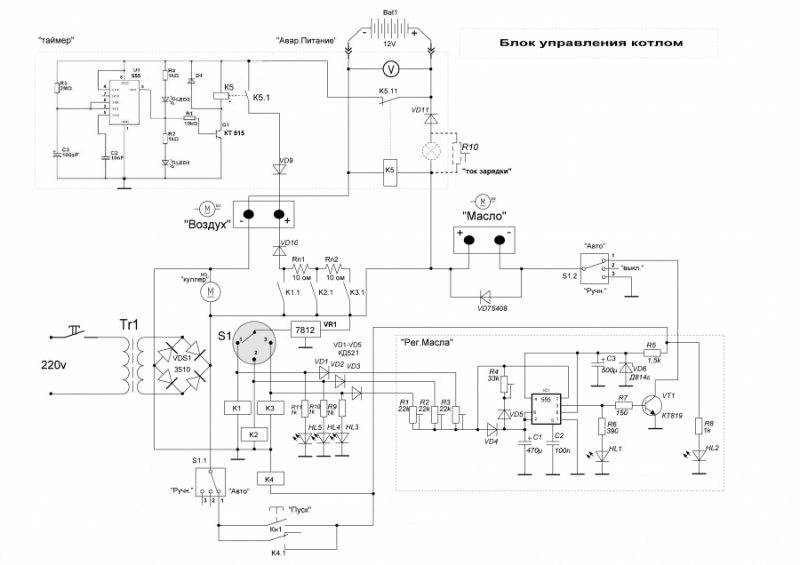

Вот кто то выложил схемка автоматики очень интересно по подаче масла .
http://www.termoportal.ru/picture.php?albumid=48&pictureid=1544

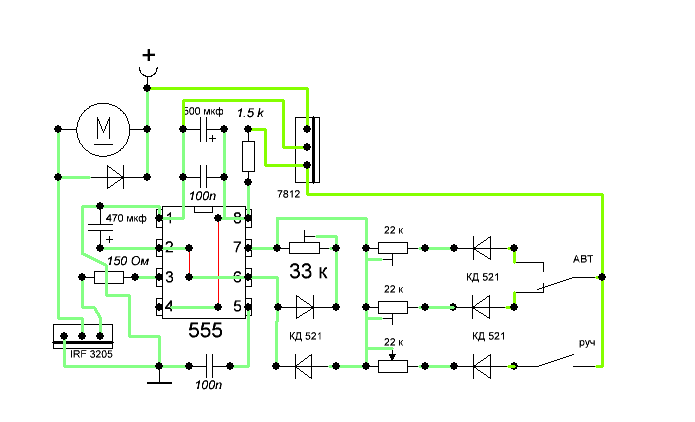

я тут в SPlane нарисовал как перевести в ворд или рисунок не знаю .



Re: Самодельные устройства автоматики для котлов.

Для подачи масла.



Re: Самодельные устройства автоматики для котлов.

Для подачи масла РУЧ просто тумб, АВТ терморегулятор. Кто нибудь еще платку бы сделал (печатку).



Re: Самодельные устройства автоматики для котлов.

а куда ставить релюшки



Re: Самодельные устройства автоматики для котлов.

В SPlane нажимаешь файл -экспорт - выбираешь графический формат gif, bmp ... сохраняешь



Re: Самодельные устройства автоматики для котлов.

У терморегулятора три выхода и никаких реле.



Re: Самодельные устройства автоматики для котлов.

вот такое оно.



Re: Самодельные устройства автоматики для котлов.

шургей спасибо разобрался вроде пост 195.
