Автоматика для самодельного котла на отработке

Re: Самодельные устройства автоматики для котлов.

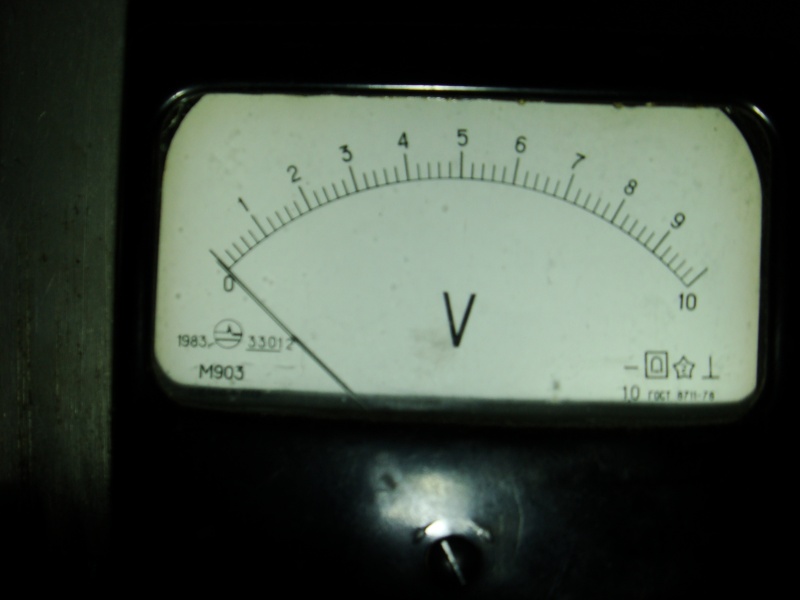

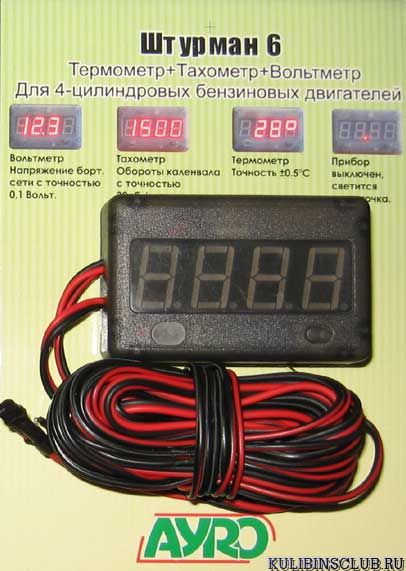

Был электронный менее 5 вольт отключался. Приобрёл стрелочный..



Re: Самодельные устройства автоматики для котлов.

пообщасля с грамотным электронщиком, подсказал простую схему подключения... электронный вольтметр подключать не на выход шим (буз фильтра будет показывать постоянно меняющееся значения), а на управление транзистором (вольты будет показывать не те, НО значений будет хватать для проведения аналогий между показанием прибора и горением котла). Если грамотно поставить шунт то можно растянуть прибор от 0 до 100 процентов.



Re: Самодельные устройства автоматики для котлов.

Ну так что, никто так и не срастил две схемы с аварийным питанием и терморегулятором?



Re: Самодельные устройства автоматики для котлов.

Применил простые действия по слежению за температурой теплоносителя и подачей отработанного масла в свободное питание к испарителю.Успешно проверенно и включено на постоянную работу.Всё куплено по интернету.Юрий.Воронеж.



Re: Самодельные устройства автоматики для котлов.

а схемы всего хозяйства нету? как происходит повторное воспламенение после того как котел потух после срабатывания автоматики от перегрева? я так понимаю маслонасоса нету (самотек через шаровой кран)?



Re: Самодельные устройства автоматики для котлов.

народ, подскажите куда копать, собрал два шима на наддув (вентилятор печки бош на 150 Вт) и привод насоса (мотор от дворников ваз классики, сам насос от нее же) по этой схеме ШИМ регулятор на таймере NE555 | Электроника для всех, но ни насос ни вентилятор полностью не останавливаются когда регулятор в крайнее положение выворачиваю, а даже при 0 положении регулятора, насос масла качает очень много, субъективно 2-3 литра в час, что поменять в схеме чтобы при 0 насос останавливался?



Re: Самодельные устройства автоматики для котлов.

Увеличить R4, но тогда снизится макс. напряжение. Или поставить переменный резистор с большим сопротивлением 47к- 150к. Чем больше сопротивление перемененника, тем меньше мин. выходное напряжение.
У этой схемы есть один минус, частота ШИМ меняется вместе со скважностью. Я тоже первый регулятор по этой схеме делал, не понравилось. В итоге собираю по этой, плюс деталей на одну меньше . http://www.termoportal.ru/picture.php?albumid=139&pictureid=1383



Re: Самодельные устройства автоматики для котлов.

1том1, а можете в краце пояснить в чем разница? в электронике дуб (смысле как что работает, какие сигналы куда идут и тд.)



Re: Самодельные устройства автоматики для котлов.

и что за номиналы кондеров С1 и С6?



Re: Самодельные устройства автоматики для котлов.

Себе развел печатку и паял шимы с общей стабилизацией входного напряжения и выносными переменными резисторами, что в плате надо поменять, чтобы все нормально работало, как у тебя 1ТОМ1?



Re: Самодельные устройства автоматики для котлов.

1ТОМ1, я так понял по твоей схеме печатка должна быть такой?
[/IMG]
Т.е. убран резистор R3 из моей схемы, общий вывод переменного резистора соединил с вводом и выводом диодов D1 и D2, а второе плечо переменного резистора соединил с 7 ногой таймера, так?



Re: Самодельные устройства автоматики для котлов.

В кратце по порядку: По этой схеме не меняется частота, а только время открывания транзистора, меньше шансов услышать частоту шима из двигателя и меньше шансов загнать транзистор в линейный режим при макс выходном напряжении, когда частота макс., а время открытия транзистора минимально.
По принципу работы лучше погуглить.
С1, С6 2,2 нано фарад до 6,8 нано фарад можно больше, подбирается исходя из минимального нагрева ключа и отсутствия свиста из двигателя. Зависимость частоты обратная, больше ёмкость меньше частота. У меня стоит 6,8нан.
По плате: Силовые дорожки до транзисторов узковаты, проходят через всю плату, желательно до истоков ключей ("-" питания) развести по кротчайшему пути, диоды параллельно нагрузке (двигателю) ставьте ближе к нагрузке. Они ощутимо греются, на 1-3А не стоит ставить, лучше суперфаст на 5-15А в корпусе как у транзистора. На крайняк наши КД213, 2997, 2999.



Re: Самодельные устройства автоматики для котлов.

А по разнице в печатках и схемах с твоей все правильно?



Re: Самодельные устройства автоматики для котлов.

Вроде как . Только 5 нога через кондёр не очень хорошо к истоку подключена. Хочется напрямую к минусу (массе). Как бы не было проблем. Проходящий ток по дорожке от минуса питания до истока транзистора создаст падение напряжения, которое через кондёр пролезет на 5 ногу микросхемы, что не есть гуд.
Я бы микру повернул на 90град. по часовой стрелке.



Re: Самодельные устройства автоматики для котлов.

вообще не вижу смысла ничего паять и делать сопутствующие работы... т.к. Wholesale Product Snapshot Product name is 2014 Новое Распродажа 1шт PWM DC 6V- 90V 15A Мотор Регулятор скорости контроллер коммутации Бесплатная доставка и для насоса и для улитки подходит, не греется ! цена смех...



Re: Самодельные устройства автоматики для котлов.


А как же не забываемые моменты от самостоятельной сборки и успешного запуска?
У нас в эту цену можно два собрать.



Re: Самодельные устройства автоматики для котлов.

Только доставка месяц ((( мне с Китая уже едет терморегулятор с термостатом, я дальнейшее развитие своей автоматики вижу следующим образом. Как все увидели у меня переменные резисторы вынесены с платы. Потому как на плату приходят концы с переключающих реле на 4 пары контактов. Т.е. по сигналу с терморегулятора при достижении заданной температуры теплоносителя (скажем 90 градусов) реле переключается с одного переменника, на другой (при котором осуществляется минимальный режим горения), после остывания теплоносителя до 70 градусов терморегулятор размыкает свои контакты и переключающего реле возвращается в исходное положение. Короче говоря, можно будет регулировать температуру нагрева и реализовать защиту от вскипания.
В реле используется 3 пары контактов для полной подмены переменного резистора, а 4 пара будет подавать питание на свой вольтметр, подключенный к выходу.
Как то так, только вот попробовать пока не могу как будет чувствовать себя двигатель, когда на доли секунд пропадет одна разница в сопротивлении между плечами, точнее переменник вобще пропадет из схемы и появится другой.



Re: Самодельные устройства автоматики для котлов.

тут у всех так... раскажи про что ниб. новенькое



Аварийная автоматика (контроль горения)

Ну худо бедно котлы у всех получились, и автоматика поддержания температуры уже всем понятна, так же не говорю про защиту от повторного включения при пропадании света и перегрев.

Хотелось бы поговорить о более сложной автоматике как на газовых котлах, а то каждый раз как оставляю котел на ночь все бошка болит как он там, не спалит ли все ?

какие идеи ?



Re: Аварийная автоматика (контроль горения)

Чего боимся? Прекращения подачи масла, остановки вентилятора, или прогорания низа котла(печи), переливом в связи с поломкой шима ?
Прекращение подачи масла можно контролировать по температуре выхлопа, фотодатчиком. Заклинивание вента, таходатчик, маленький генератор на валу вента или датчик уровня воды от стиралки. С прогоревшим дном сложней, ну может датчиком от пожарной сигналки в непосредственной близости от котла. Перелив, по напряжению(не точно), другое в голову не приходит:mdaaa: Изменить конструкцию котла.ИМХО работа котла с уровнем избавит от проблемы прогорания дна.
