Автоматика для самодельного котла на отработке

Депульс хорош для стационара,а тут за день могут три раза в разные точки поставить и подключить.И они все на разной высоте от маслёнки иногда ниже маслёнки.А центральная подача уже получила развитие в других девайсах .



Ну на конец то :)
Хотя, через свои шишки - это самый лучший опыт.
С уважением.



Всем привет :).
Давно ничего не писал. Работал :)
К началу отопительного сезона постараюсь закончить автоматику с датчиком кислорода.
И вопрос с цветом пламени наконец будет подкреплён измерениями.



А параметры самого датчика кислорода можно посмотреть??А вот на счёт будет ли толк от него-большое сомнение,согласно ранее поставленных опытов.Но использовали датчики от авто индустрии.



Согласен, тоже пробовал ДК использовал узкополосный, не прокатило, видимо подсосы воздуха да и специфика топлива не позволила
добиться результата. Но эти эксперименты подтолкнули к идее регулировки топлива по задымленности, датчики можно готовые из авто или самим соорудить. Хотя на данный момент проблем мы с дымом не беспокоят, больно большой диапазон качества смеси для хорошего сгорания у отработки.



Как раз от авто. Знакомый на газогенераторный катёл поставил, работает второй год. У нас в городской кательной тож такие лямбды стоят и всё супер.



luniks.net
Кое что взято от сюда.



Вот тут то и разница выплывает:дрова -отработка.!!! Тоже коллективом повелись на эти забугорные выкладки,но забыли,что мазут и дерево и рядом не стоят.Сейчас тоже идут проработки для универсальных дожигателей ,в виде Ракетных печей,но положительных моментов маловато.При сжигании химии (отработка,резина,пластмасса) результаты наводят на мысль узкой специализации датчиков.Несколько лет назад шли попытки на ФХ по применению на КЧМ переделанных горелок дизельных под ОМ ,с управлением под лямбда зонд .Результат не эффективность,хотя и сделано всё было на профи уровне.



А что не так? Почему на дизельном двигателе всё работает, а на котле нет? Сегодня установил лямбду на котёл, кажет от 2 до 6мВ. При добавлении первички доходит до 800мВ. И когда немного конденсат стал стекать и попал в масло на ламбде аж до вольта скакануло.



Сегодня утром общались все вместе,кто в этом заинтересован (зонд).Вспоминали прошлые опыты смотрели забугорные серийные конструкции (свободно в продаже для твердотопов).Я показал Ваши ссылки и сослался на Ваше желание создать ГА ,если так будет корректно.Мнения разделились у ребят по поводу успеха сего девайса.Так ,что ждём ,когда МЫ будем не правы в своих мнениях о Ваших успехах в изготовлении данного девайса.



Спасибо. :) Буду стараться.
Надо до конца котёл переделать. Тогда будут хоть какие то внятные результаты.

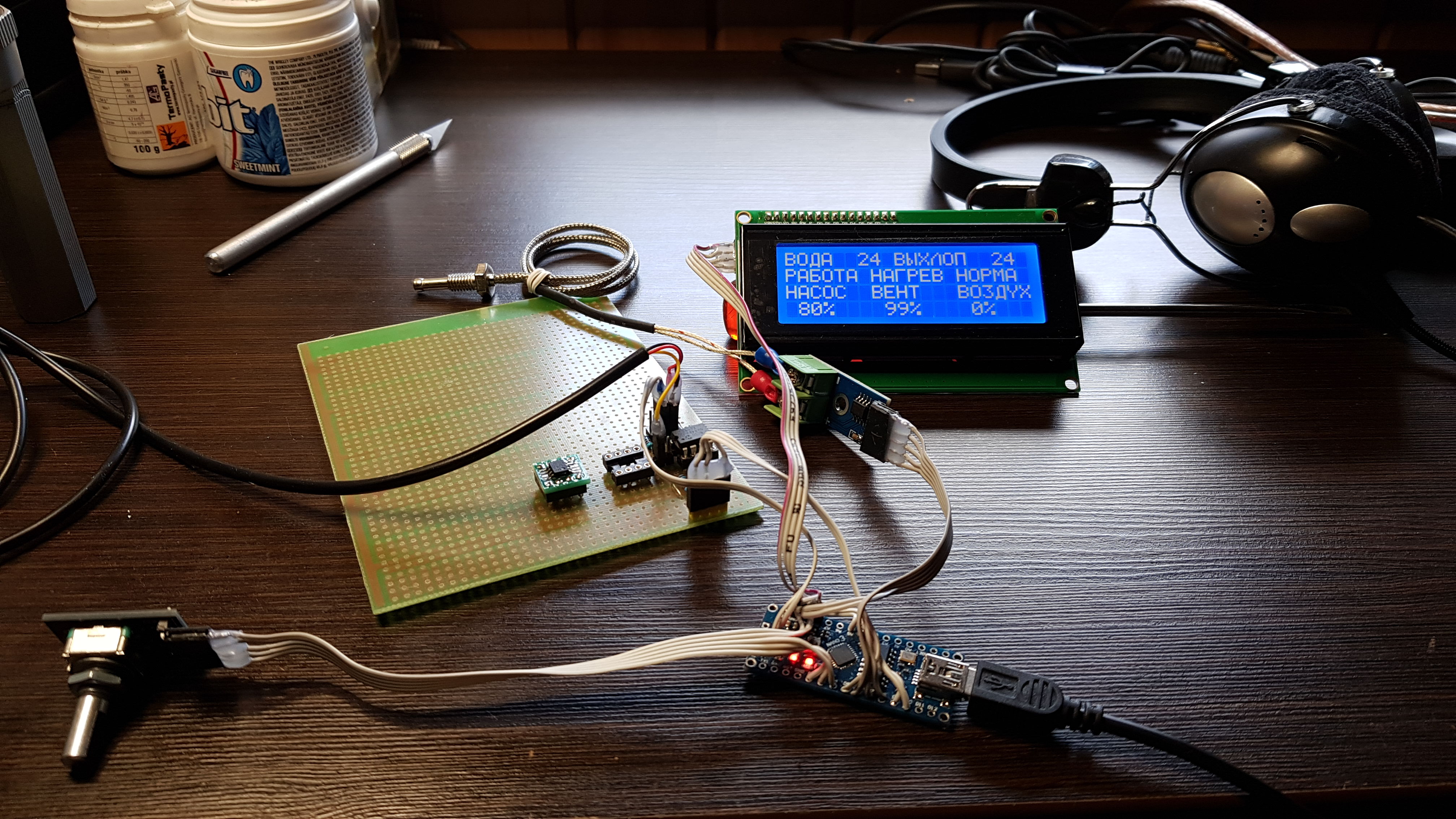

Закончил с программной писаниной и аппаратной частью. Остались мелкие недочеты и подстройки. Показания с ДК выглядят многообещающе. Показания чётко меняются с изменением подачи воздуха. Осталось переделать дожигатель и можно устанавливать автоматику на место.
Заказал ещё пару разных ДК с АЛИ для экспериментов.



Видео отчёт.
По показаниям: Чем больше напряжение тем богаче смесь (не хватка кислорода)
Предположительно нормальные показания около 18 - 22мВ. Но это не точно. Придут ещё ДК буду сравнивать. И постараюсь откалибровать.



Много цифр, но я профан в электронике. Но выглядит достойно. Респект.

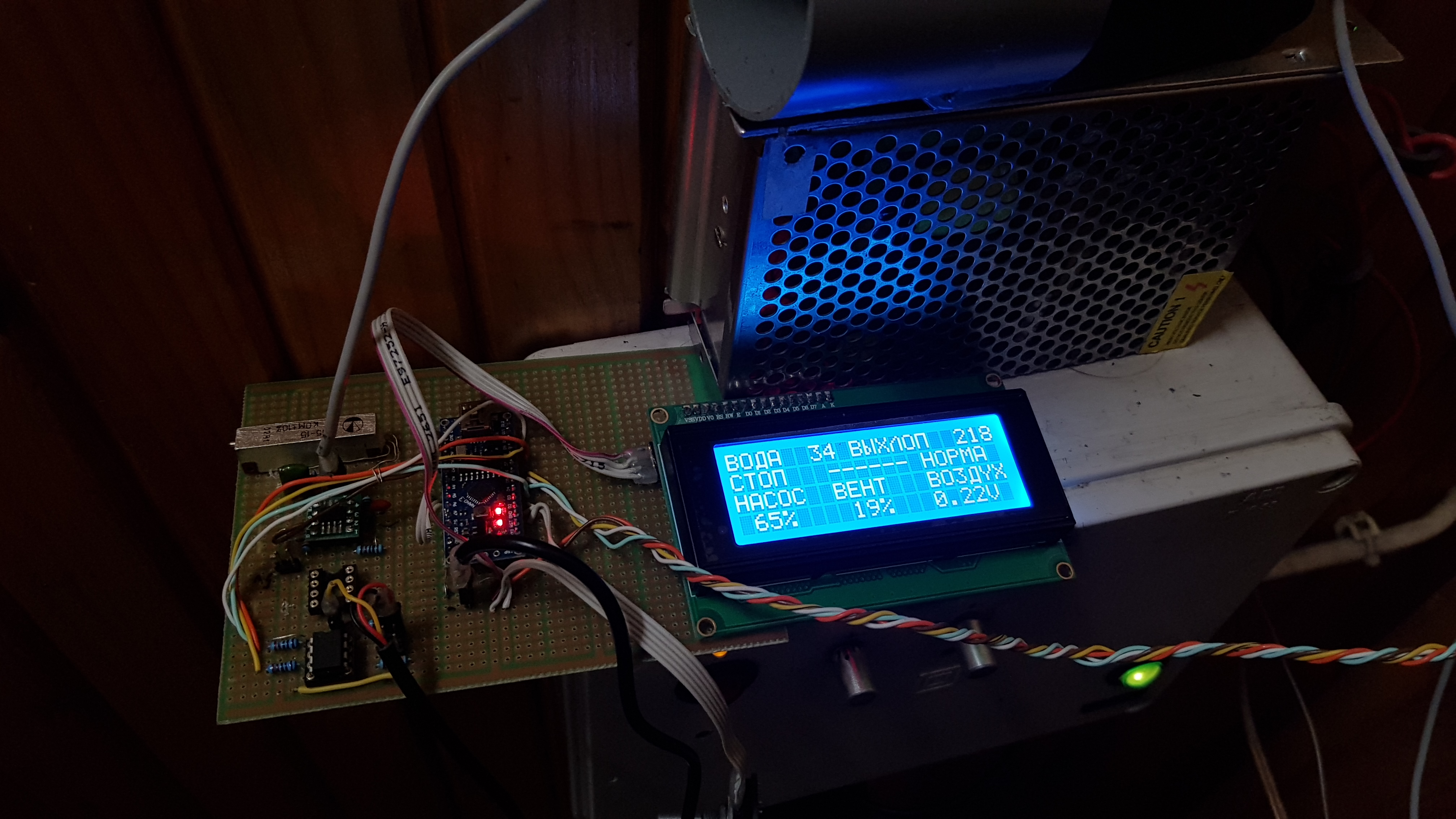

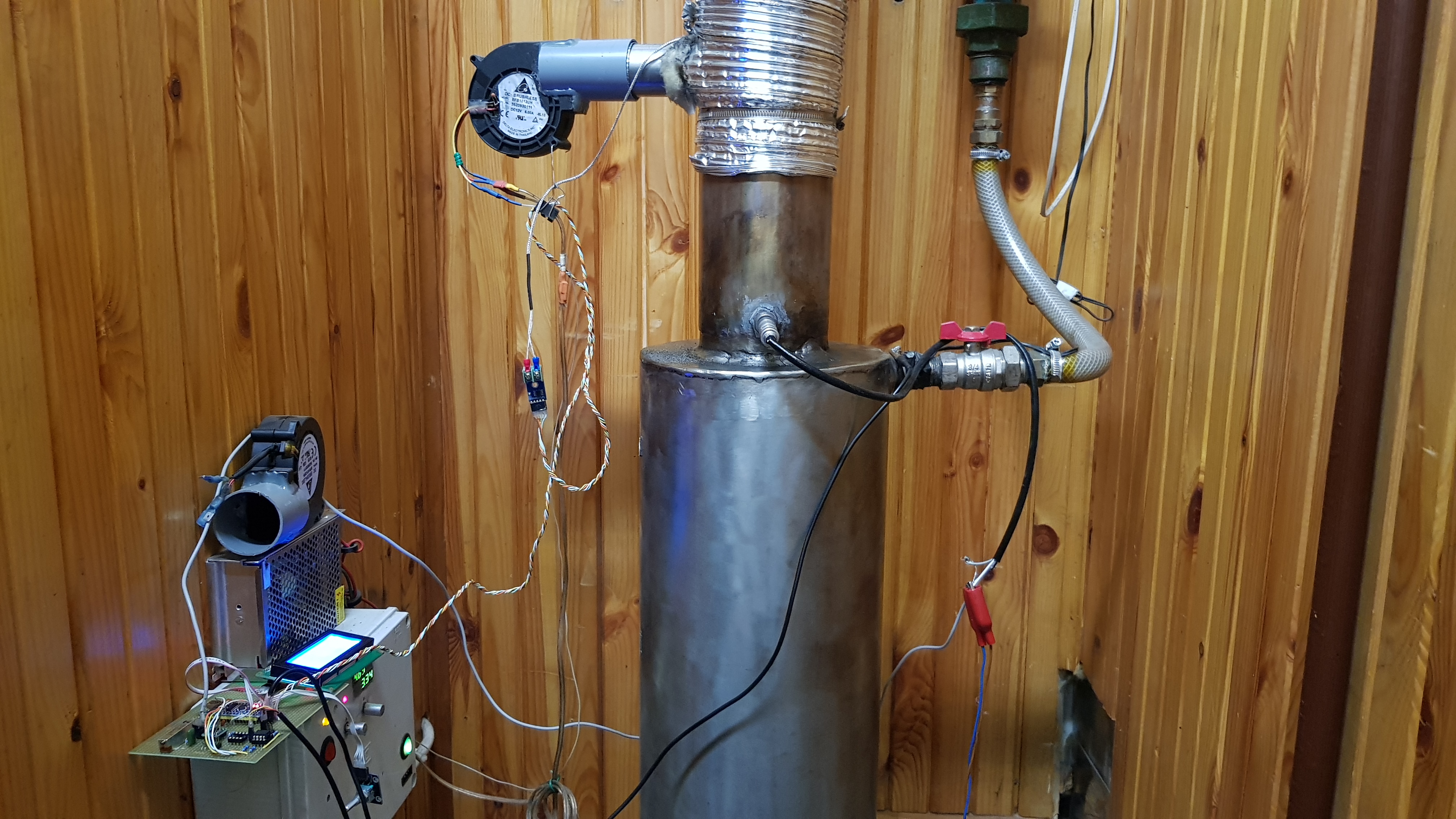

Первые полноценные испытания прошли успешно! Всё работает стабильно.
Регулируя первичный воздух, вторичный по данным с ДК подгоняется к уставке автоматически. Первичка будет работать от температуры, а вторичка по данным с ДК будет дожигать.
Котёл стал работать мягче.
Остались некоторые мелочи и можно пользоваться :).



На графике видно, что после изменения подачи первички, вторичка уменьшается и стабилизируется.



Кратковременно закрываю подачу вторичного воздуха. Дабы удостоверится в показаниях с лямбды.

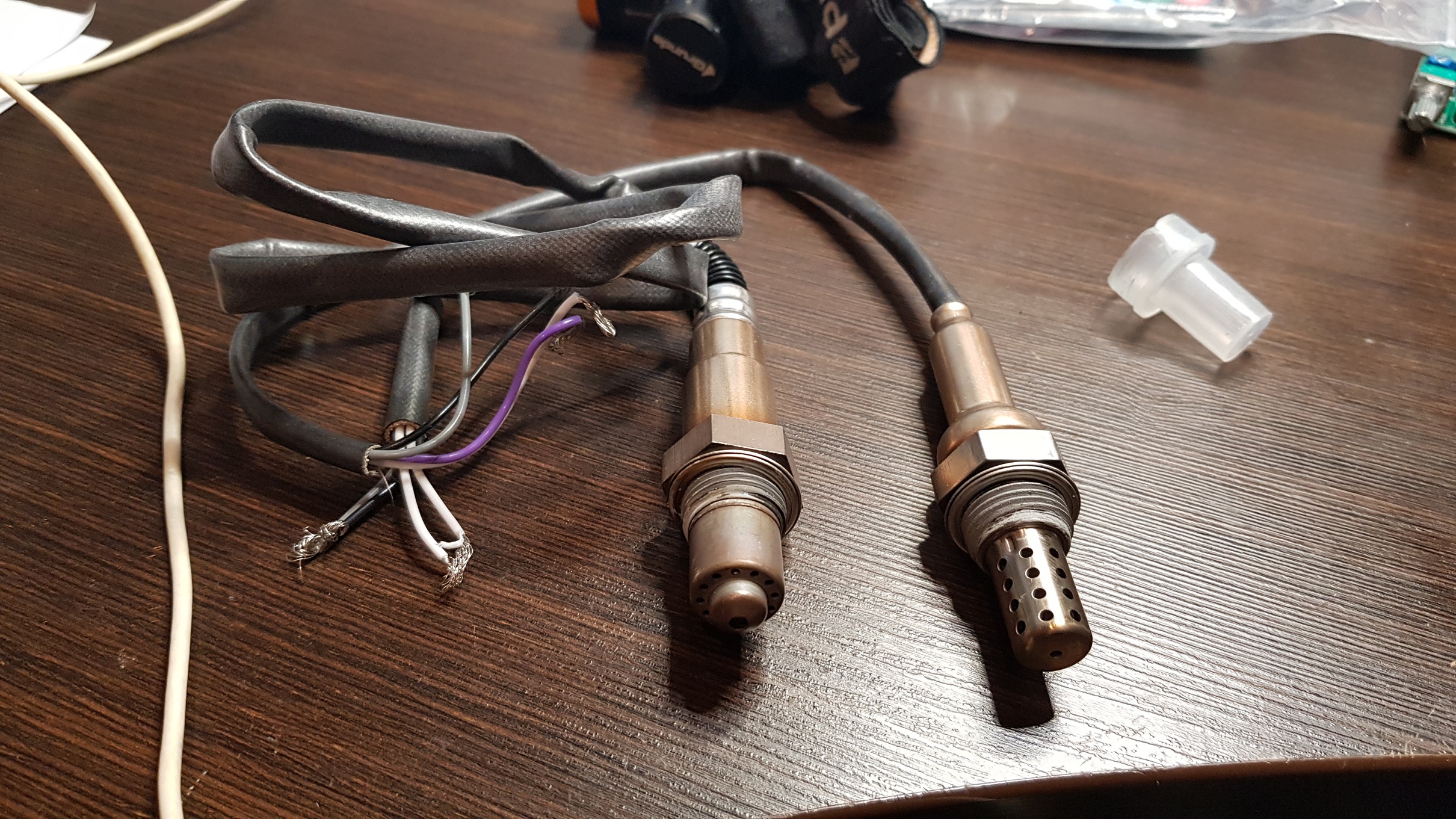

Использованные ламбды.
Всем кто сомневался в успехе этой идеи спасибо. Это дало мне толчок для воплощения идеи в жизнь.



Хорошее дело,но требует доказательства жизнеспособности.



Доброго времени.Скажите пожалуйста какой ДК в данном видео работает.
И еще вопрос по подтяжке, похоже она у Вас к 5 вольтам?
Как будете защищать от загрязнения, предлагаю узкий глубокий канал, допустим 10мм диаметром и длинной 100мм
с периодической продувкой воздухом допустим клапаном из газовой форсунки авто, типа самоочистки.



Подтяжка чего? Лямбда на воздухе даёт небольшое отритцательное напряжение. Порядка 0.010 - 0.016В. Устраняется смещением ноля. А 5 вольт это напряжение с усилителя. После лямбды стоит усилитель из схемы которую выкладывал ранее. Ламбды пока на стадии проверки, после тэстов будет понятно что они выдают. Про чистку пока не думал. Поработает, будет видно.
