Автоматика для самодельного котла на отработке

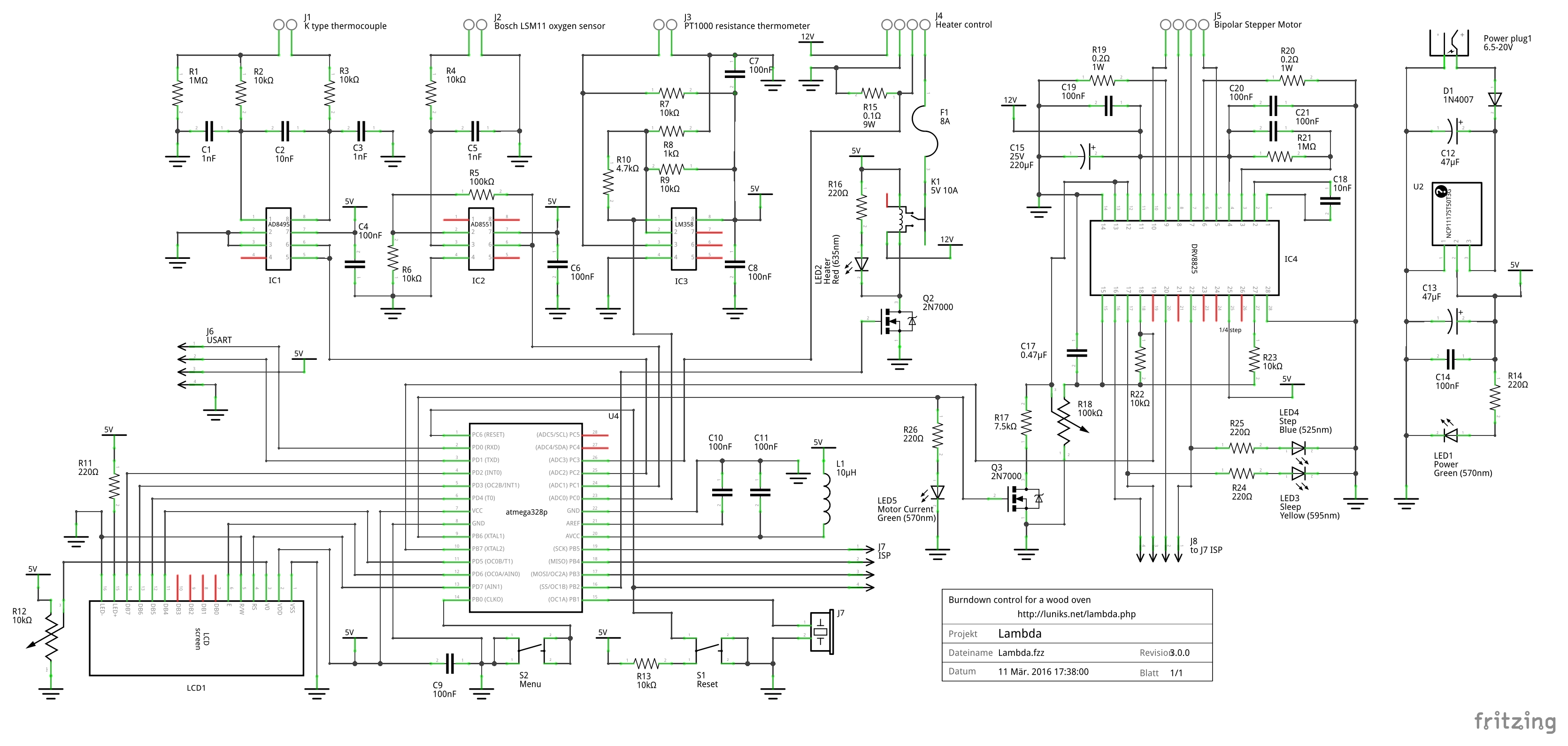

Схему чето не нашел. Про подтяжку- просто увидел в начале 5в думал у вас как в автомобилях,пока лямбда не прогрелась сигнал висит на подтяжке, например узкополосный ДК 0.45в, когда идет отклонение значит лямбда начала работать, короче для проверки готовности. У ШДК-широкополосный по моему напряжение до прогрева больше.С его помощью можно не просто понимать бедная богатая, а знать количество кислорода на выхлопе. Но ШДК больно дорогие,насколько я знаю.
С Уважением.



Хорошая идея. Хотя подтяжка не нужна, пока растапливаеш лямбда успеет прогреться. 5В было когда вторичку перекрыл рукой. На вторичке вент не уходит в ноль, поэтому не получается на маленькой мощности работать. По этому ДК тож можно в процентах. На городской котельной точь такие стоят. Только у них больно не линейная характеристика.



Не линейная? Видимо узкополосный.



Считаю усилители на перед АЦП ни к чему, а вот защита на входе нужна.
С Уважением.



У ардуино не очень большое входное сопротивление. Плюс измерение малых величин напряжения. Датчик как никак гальванический элемент и если его нагрузить....
А так стандартные 5в и не больше. С таким делителем на выходе должно быть 7в но питание не переплюнеш.



Если честно не помню сопротивление ацп а328, но точно очень велико, а если использовать компаратор то совсем уж, Так-то что лямбда не нагрузит точно, aref можно ставить 1.1в внутреннее опорное или делителем подобрать, если ДК узкополосный, то компаратор и 0.5в опорное проще некуда, а если широкополосный то ацп и таблица качества смеси с линейной интерполяцией соответствия .
С Уважением.



Меня вот больше алгоритм интересует ,.Кто распишет его?? А решение по деталюшкам не так важно для задач управления первичкой вторичкой.Если я не прав ,обоснуйте,интересно почитать мнение спецов.



Мне кажется первичная всегда богатая будет, а вторичка типа дожигатель горячей готовой смеси, а алгоритм опять же зависит от обратной связи, широко или узко пллосная. Если узкопллосная то при богатой добавим воздуха при бедной убавить, если широкополосная то задача удержать нужное качество смеси, сдесь видимо желательно входные данные использовать количество воздуха, топлива, отклик системы учитывать, само сабой регулятор нужен.



В принципе все это дело пройдено в системах электронного впрыска дизеля комонрейл, там система впрыска использует импулсы впрыска топлива в камеру сгорания поджига,рабочего, дожигаещего.



Ну тут в АБСОЛЮТЕ НЕ СОГЛАСЕН!!! Дизель то по какому циклу работает??!! А наши исчадия ада (котлы ,не путать с горелками с распылителем). Тем паче КР ,у него сколько впрысков то при подаче в цилиндр при сжатии.Я про алгоритм управления ; как он может быть построен.Судя по постам из сродных сайтов ,пока ни у кого ничего не получилось,просто жалкие потуги.



Колеги. Всё просто и на видео в графиках отобрлжено. Даже с узкрполосдым ДК всё работает. Можно поменять опорное. Это дело вкуса. Я решил сделать так и не жалею. Ето из серии как делал дожигатель. Я так вижу эту идею. И она работает. Если есть другие идеи воплощайте и милости просим с резальтами. Времени на это потрачено просто уйма. Многие говорят не работает, но увы РАБОТАЕТ. Исходя из этого отподает пляска с количеством отверстий вторички и цветом пламени. Всё сделает автоматика. Добавили первички, раздули пламя. Вторичка всё сделает сама



И не надо сравнивать горение в двигателях внутреннего сгорания. Там процессы импульсные, конечно сходство есть но....

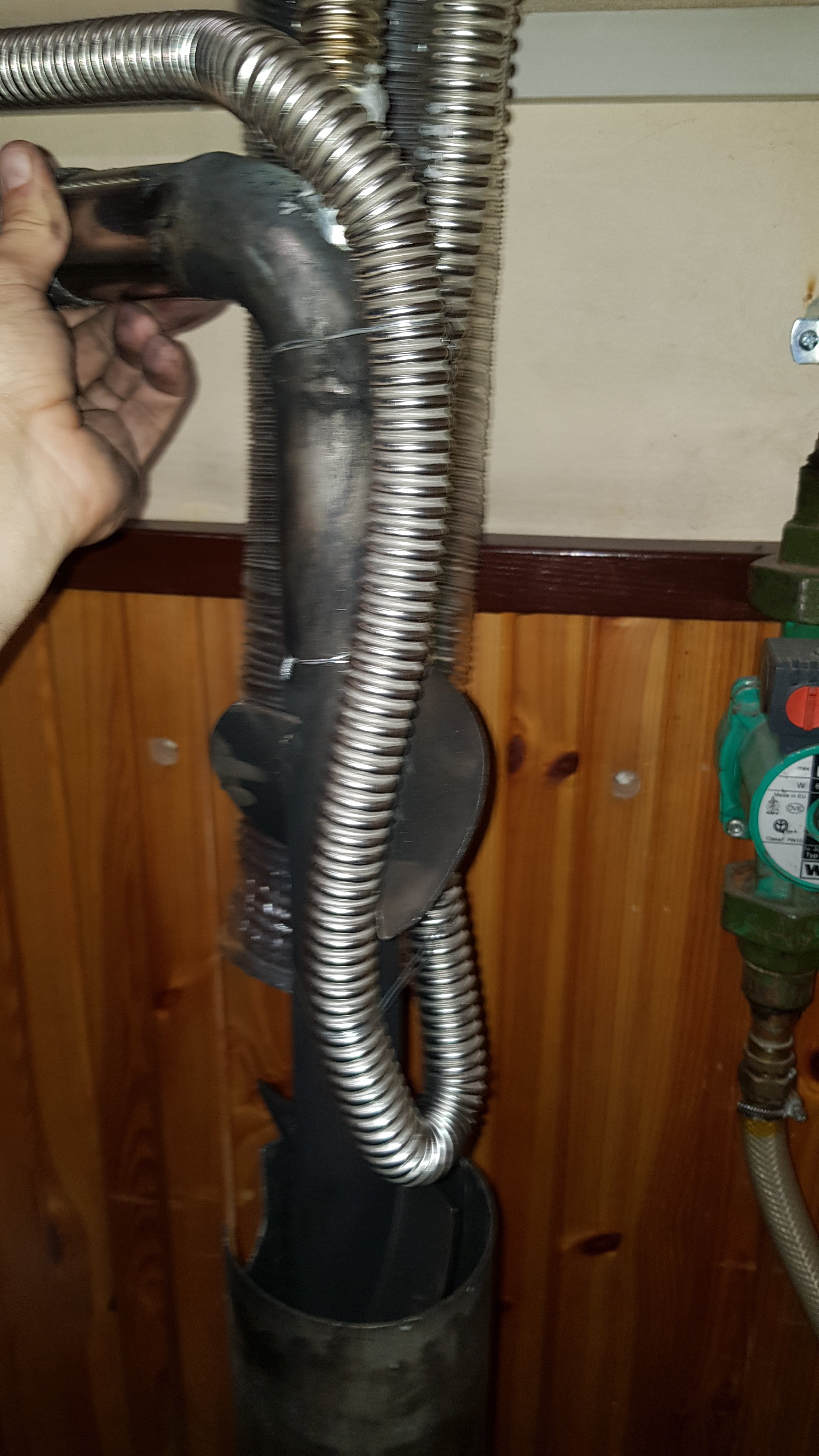

Сделал прогрев первичьки. Стало работать просто изумительно. Если раньше нагреть систему до 45 было с родни подвигу с танцами со всем известным инструментом, то сейчас в лёгкую. И расход остался прежний. Как так не знаю.

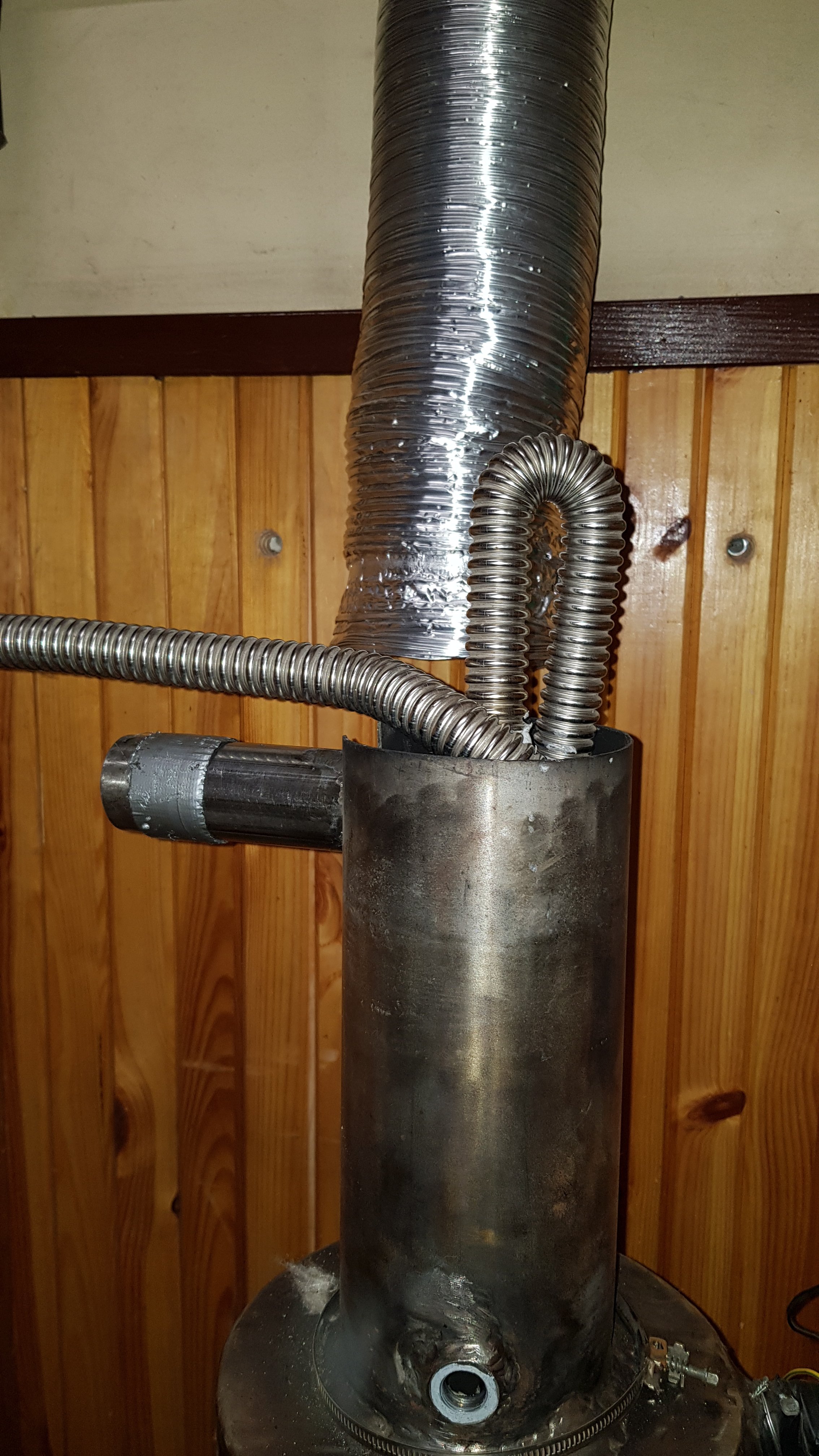

Немного колхозно сделал догрев, но эффект превзошол ожидания.



Что то новостей об кислороднике давно нету,уважаемый 1ТОМ1....?



Продолжительные испытания провёл вчера. До этого погода не позволяла. (Днём на улице 25)
За 5 часов утилизировал 5л. ДК отработал без сбоев. Систему нагрел до 45, можно больше, но цель была проверить переход на режим малой мощности. В итоге увеличил время снижения оборотов вента первички, вторичка не успевала, а ускорять нет надобности может привести к неконтролируемым колебаниям.
Заварил через одно отверстия в верхнем ряду дожигателя(в альбоме есть фотка как было).
Завтра загляну на сколько ДК покрылся сажей.
Подогрев ДК не отключался, при попытке отключить показания начинают прилично колебаться.
Вент на вторичку поставил на 2.9А, на первичке 6А. Оба по четвёртому проводу регулируються в ноль. Програмно ограничил минимальную скорость вента вторичьки.
После доделки первички катёл стал веселей реагировать на изменение мощьности, стал тише в виду меньших оборотов вента и останов котла стал мягким без бубнения и кратковременного повышения мощности.
Осталось сделать аварийное питание и доделать цикл отключения. Хотя просто кнопкой отрубать маслонасос тож норм.



Надо делать аварийное питание, а то даж после кратковременного сбоя схема уходит в отключение. Ну или запитать микроконтролёр отдельно. Хотя остановка вентов тож имеет плачевные последствия.



Ноль по четвёртому проводу =это каким образом(я понимаю 0-100%).



Я немного не понятно написал.
По четвёртому проводу не все венты регулируются до полной остановки. А это для вторички было важно.



Ждём дальнейших опытов и пояснений.
