Автоматика для самодельного котла на отработке

А поделитесь схемой как у вас все работает?



А поделитесь схемой как у вас все работает?



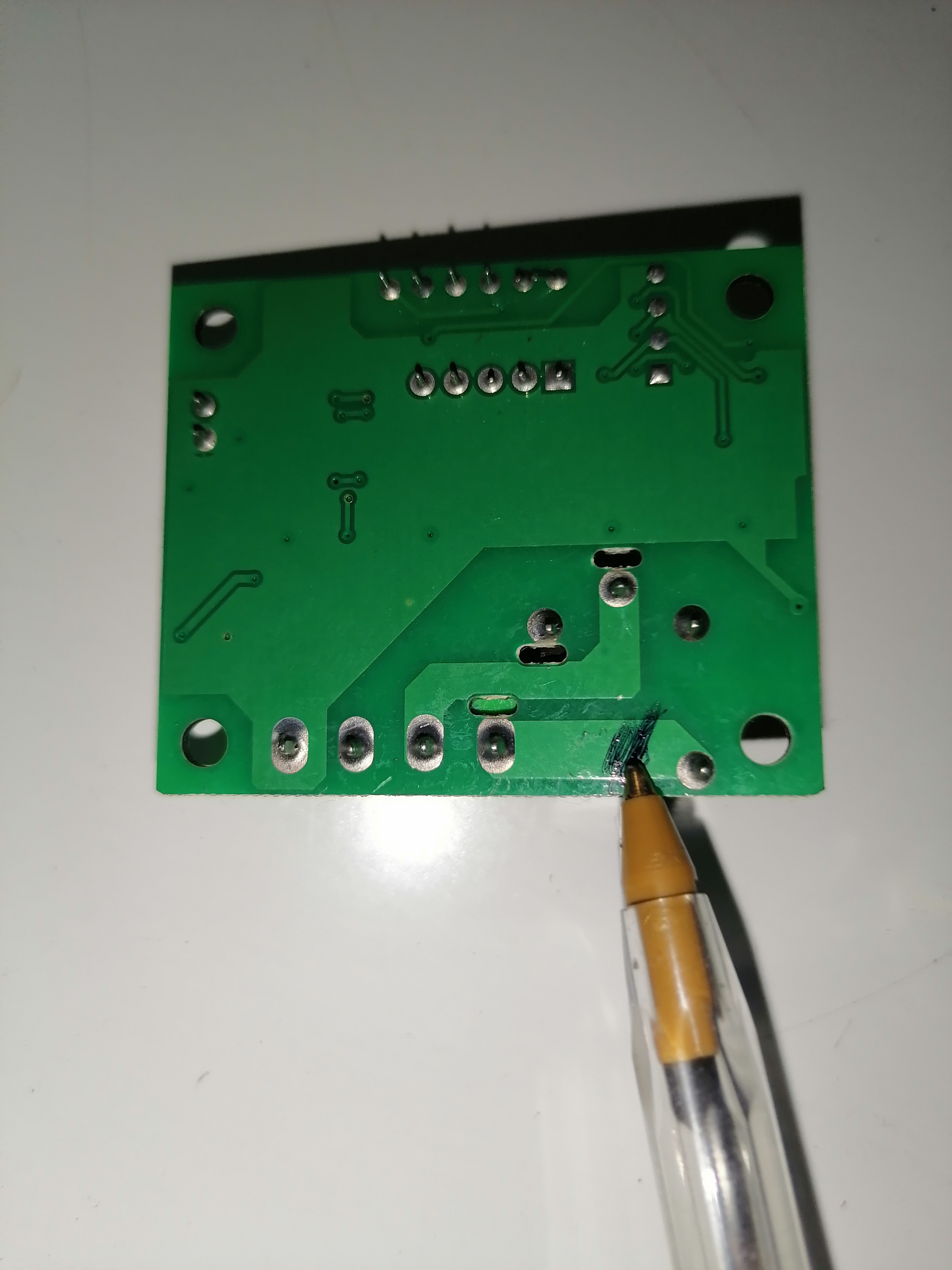

А фото к обьяснению какое имеет отношение????Кто и где контроллер?



Спасибо. Но я посмотрел на эти микросхемы, платы и уже в шоке.И если уж показываете, то доводите до логического конца. Поделитесь схемой. Думаю вам будут благодарны. А так получается что это просто хвастовство. Да и мой вопрос был про работоспособность моей схемы. Будет или нет работать моя схема



Для вас наверно никакого.
Ошибочка, не контроллер, а термореле



Схемы нет, как будет время нарисую. Рвзберать БП не хочу у нас холодно, так что котёл находится постоянно в работе, только раз в сутки приостанавливает для чистки.



Я понимаю ваш вопрос, но стел мне неудобно смотреть схему.
Если была бы возможность с радостью, но пока нет таковой.
Терпение, заинтересованность с вашей стороны.,немного времени с моей и все будет.
. PS: Интересно, а кому нибудь приятны люди которые делают поспешных выводы?



О каких поспешных выводах вы говорите ? Это совершенно не так. Поймите меня правильно. Когда ждёшь ответ на конкретный вопрос. А тебе прилетает коментарий не дающий ответ. Так что с надеждой и понимание ждём когда у вас появится свободное время.

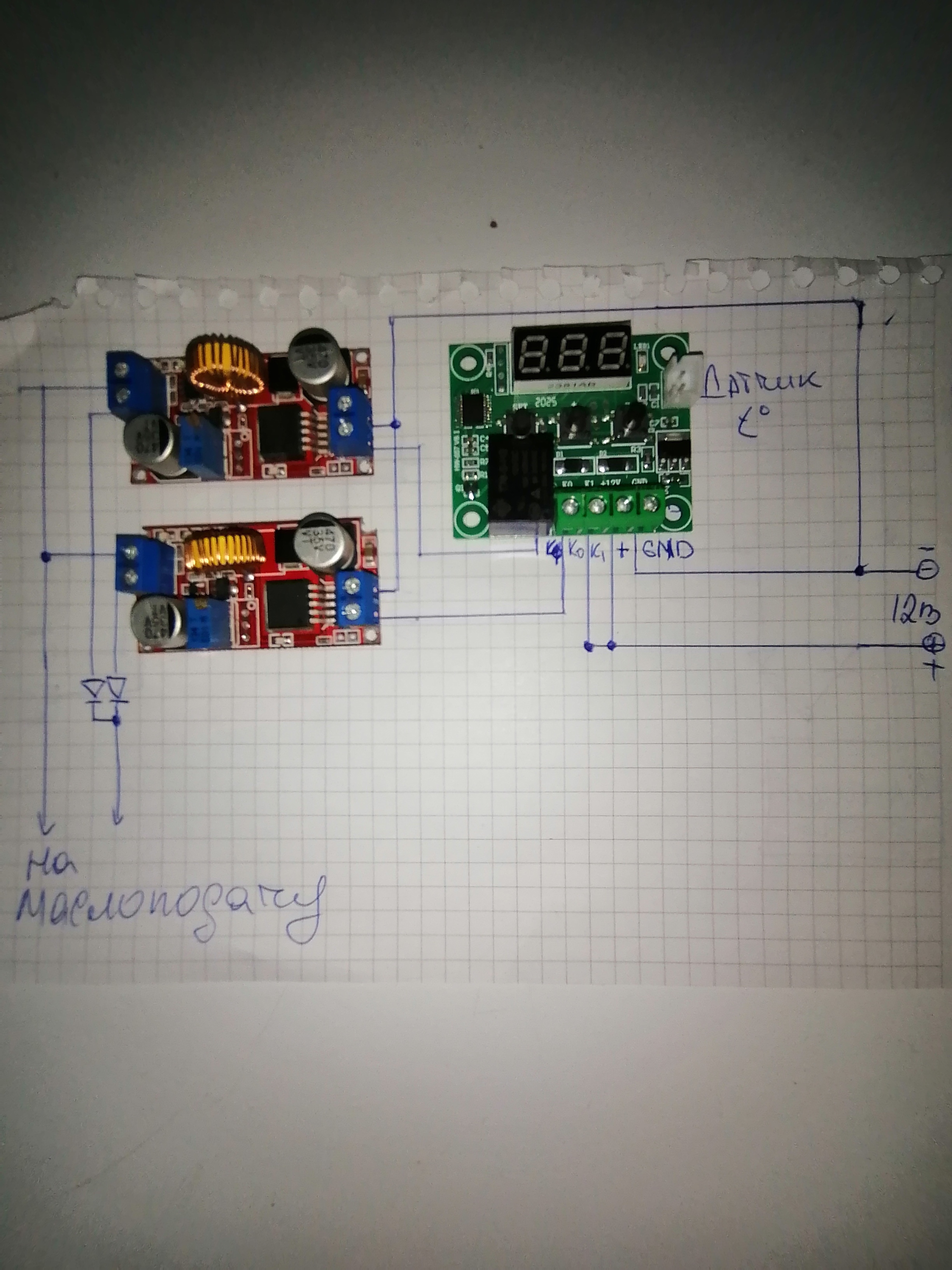

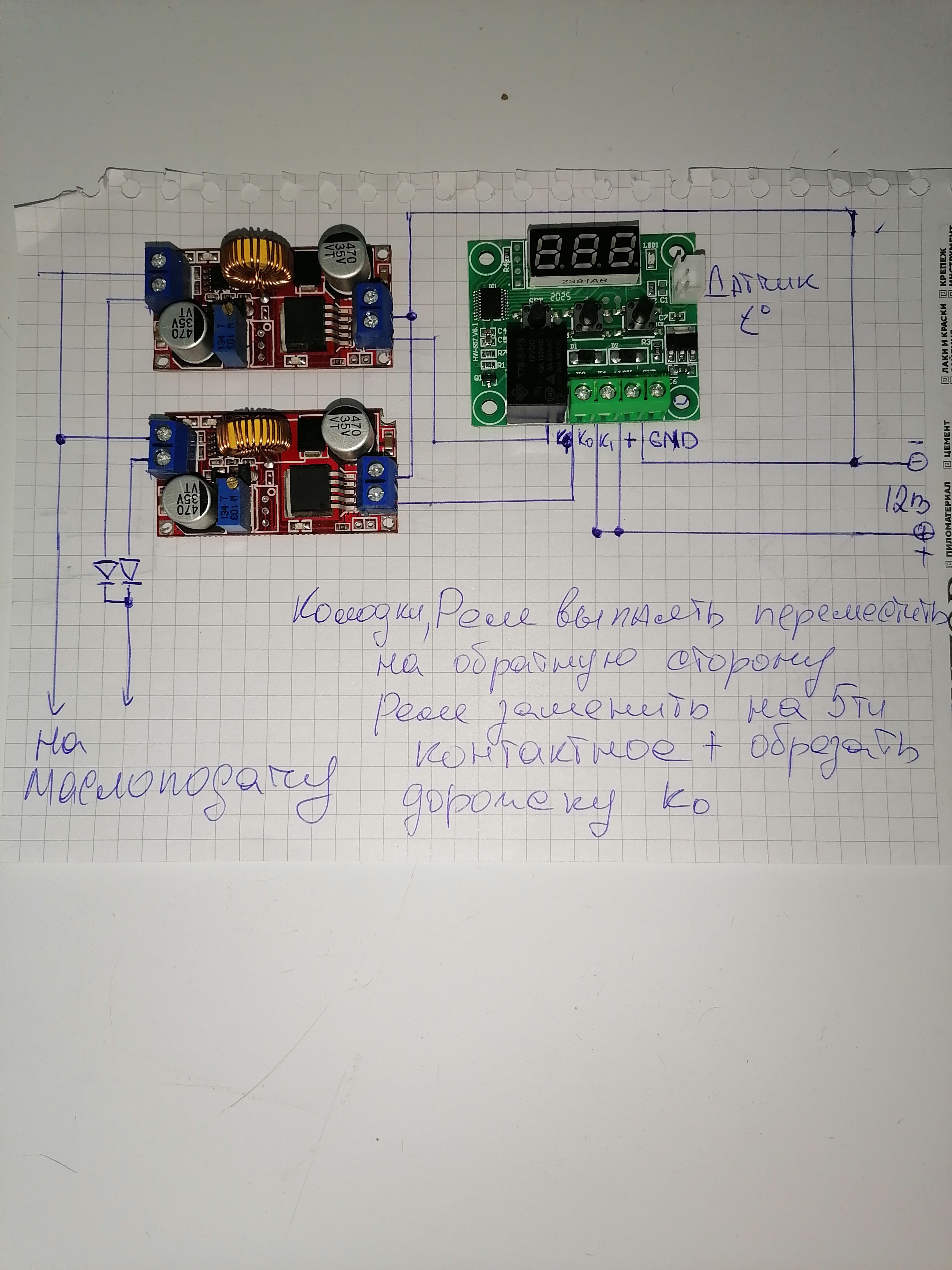

Вот, по быстрому накидал, думаю будет понятно.
В данный момент за все модули выходит не более 500р



Всё рабочее жить будет,но дороговато вышло.А так движок игры тот же ,что и у STEP2094



А ещё можно вместо двух шим для мин/макс использовать один шим но два регулировочных резистора через реле.



а еще можно поставить сервопривод на регулировочный резистор, сервопривод корректирует подачу топлива в зависимости от температуры в помещении,т.е. не ступенчато МАКС/МИН, а корректируя плавно давая ровно столько топлива сколько нужно на данный момент!



Вот сейчас в эту зиму занимаюсь постижением Ардуино для саморазвития.Может Вы скетч пресанёте здесь для сервы,было б очень интересно и познавательно.Ну или хотяб алгоритм.....



Никогда об этом не задумывался, но идея отличная!
Да если взять шим рублей за 30, совсем бюджетно получается. Хотя можно и аналоговый на ЛМке или транзисторе собрать.
Но, мне последнее время все больше и больше хочется поиграться с реле времени+ термореле.



Не, пока для меня это дремучий лес



Спасибо большое. Но все же останусь при своей схеме. Во первых ШИМы уже получил, да и осталось пару открытых вопросов по вашей схеме. Возможно если бы я еще не заказал ШИМы то думаю наверное заморочился. ДА искать модули на том же али, это надо знать как они называются. В любом случае искренне благодарен.

Не отрицаю, но все же 1.2 рубля куда дешевле чем готовые от 10 рублей. Спасибо что проверили схему. Единственное не поясните кто такой STEP2094 ? и возможно ли посмотреть его схему, для общего развития

я такой не нашёл на али



Вы уж сильно празднуете что то коллегу по теме не узнаёте. А по поводу сопротивлений для модуля всё просто =паяльник в руки .! Считать количество прикосновений паяльником ЛЕНЬ,но около 11 если с двумя переменниками для удобства подбора напряжений для движка.



Я прошу прощения. Я не очень заинтернеченный. Что то я реально натупил. Да и недавно зарегистрировался.
По поводу паяльника не все так просто у меня. Мне спаять два провода это уже подвиг.



Как с тел не удобно.....
