Автоматика для самодельного котла на отработке

нормально. даже это при желании можно облагородить. Заклей пленкой под карбон ;)



Не, мне сейчас это точно не нужно, а когда наиграюсь с разными модулями и решу для себя на чем остановится, вот тогда и сделаю кулюторно

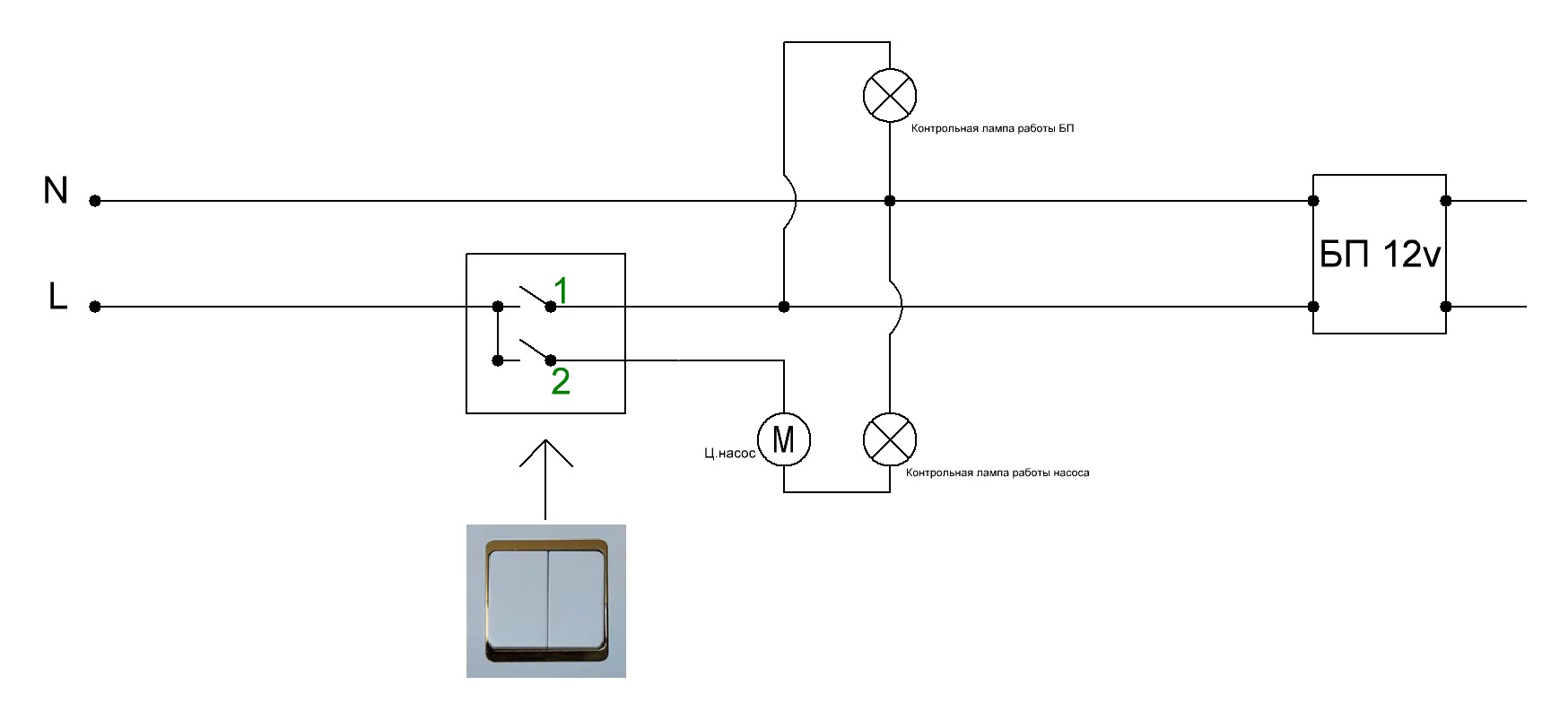

Продолжение. Решил на свой эл.шкаф вывести выключатель на циркуляционный насос . Собственно еще одна схема требует проверки. Премного благодарен тому кто проверит.
Собственно как я хочу .
При включение клавиши "1" нужно чтобы подавалось напряжение на блок питания 12в.
При включение клавиши "2" нужно просто чтобы работал мотор (насос).
Все это должно работать как все вместе, так и по отдельности

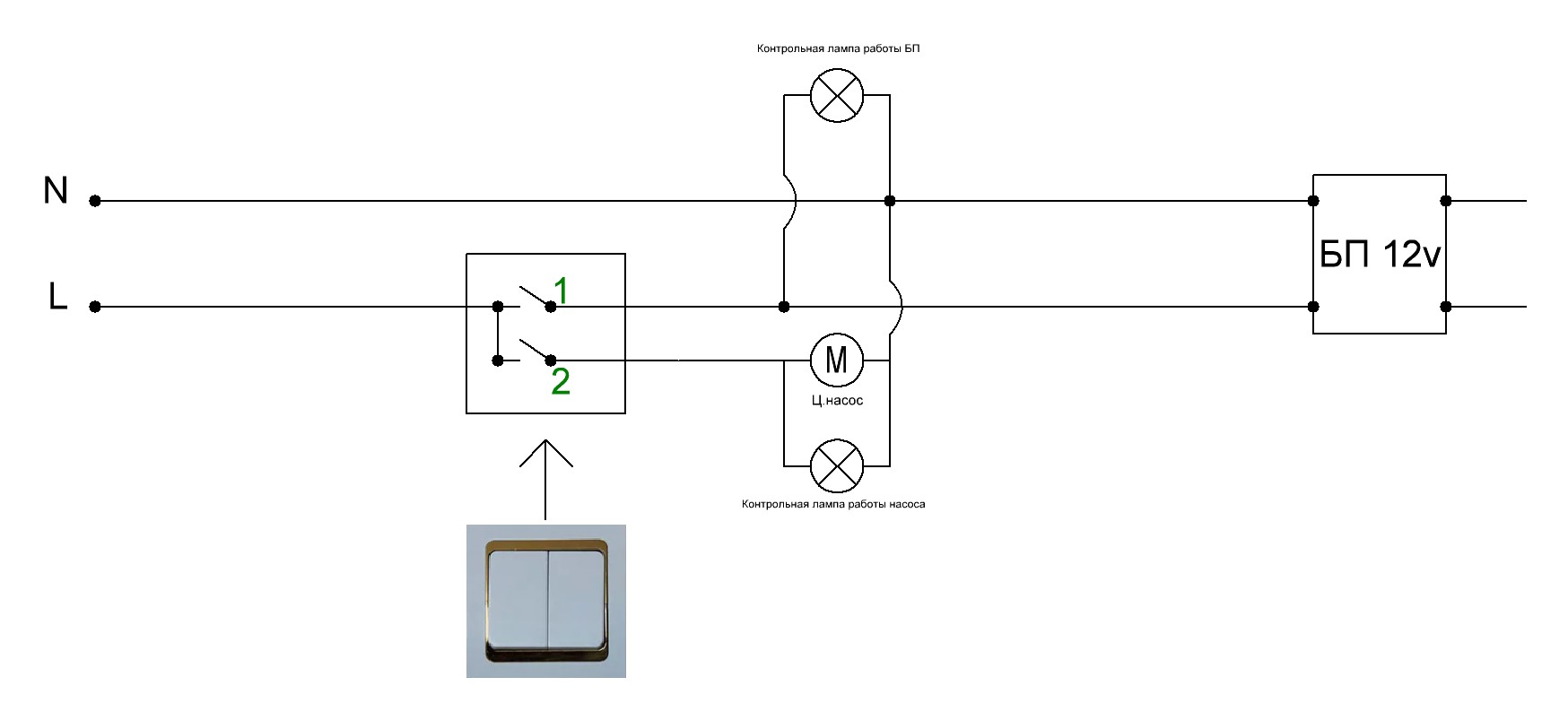

переделал чуть схему с последовательного подключения насоса и контрольной лампы, параллельное



Первая в корне НЕ верная.Вторая жизнеспособна.

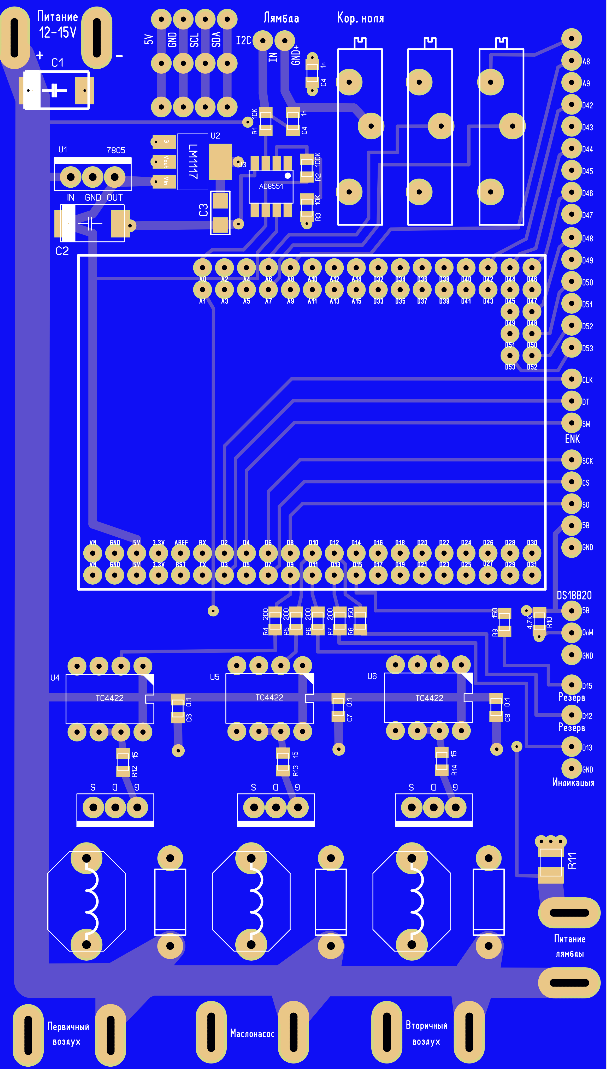

Первый вариант платы автоматики готов. Пока максимальный вариант.
Для простых задачь сделаю на нано варианте.



Цена вопроса скетча?



Будет как только обкатаю, выложу бинарник, безвозмездно. Если кому понравится оставлю реквезиты.
Заказал на JLC



Тоже там заказываю.
Блокирующую питание керамику не заложил, а надо бы.



Ну не так чтоб совсем нет. Ардуинка вся сама посебе. Драиверы зашунтированны, операционник тож.
Большие кондёры будут керамические.



Вот это очень даже своевременно...



Beta версия показала себя жизнеспособно. За два сезона ни одного зависания или не корректной раборы не было. Вылезли небольшие ньюансы, в виде недастоющего режима прожига каждый час и не хватки настроек через меню. Изменять можно только при перепрошивке. Поетому и перешол на мегу.

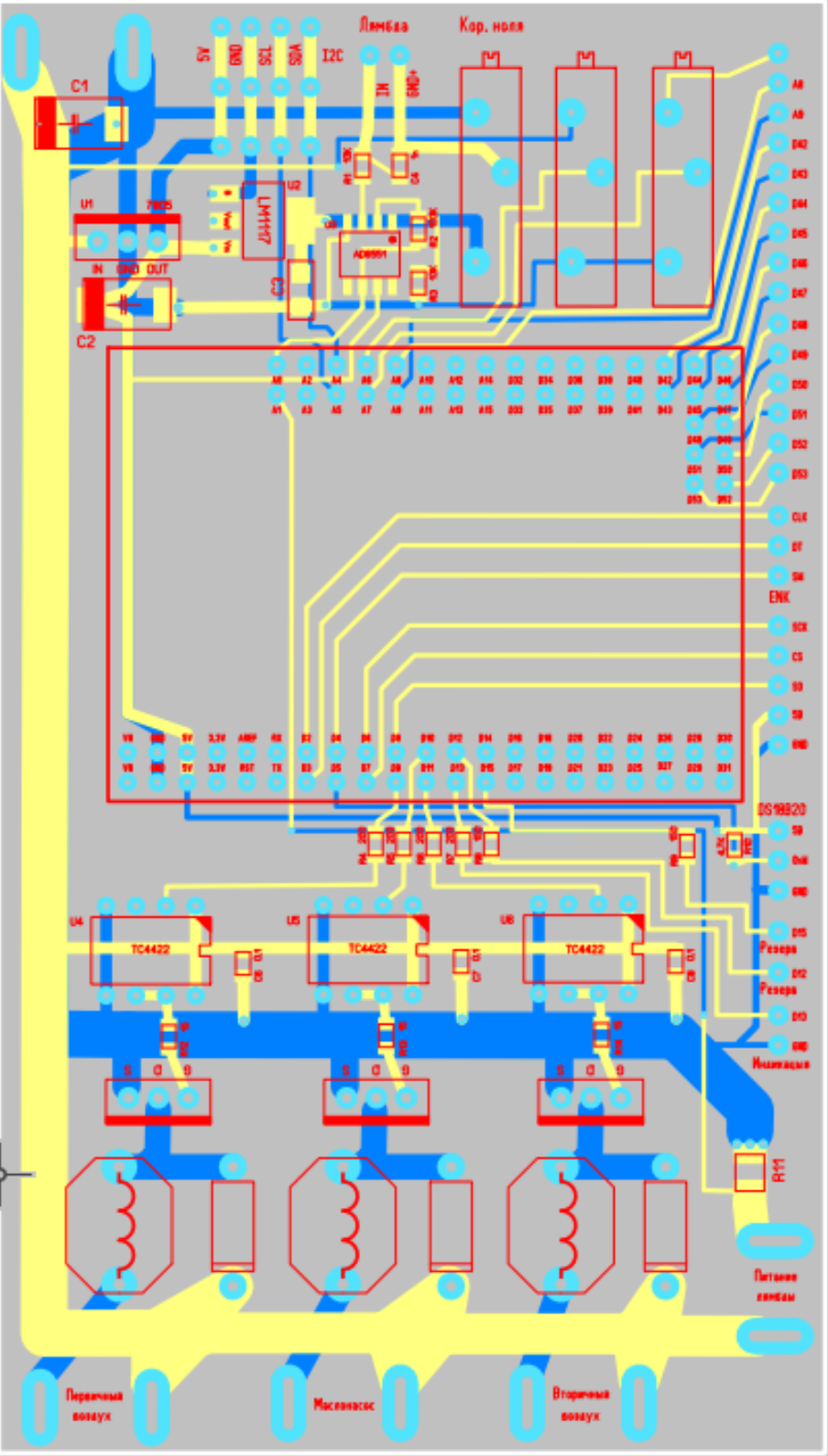

Плату делал с ращётом на простые венты. Венты со встроенным шимом подключаются на место микросхемы драйвера, вместо неё.



А схему можно глянуть?я пока тоже с 2560 играюсь,к печке пока не пытался пристраивать.

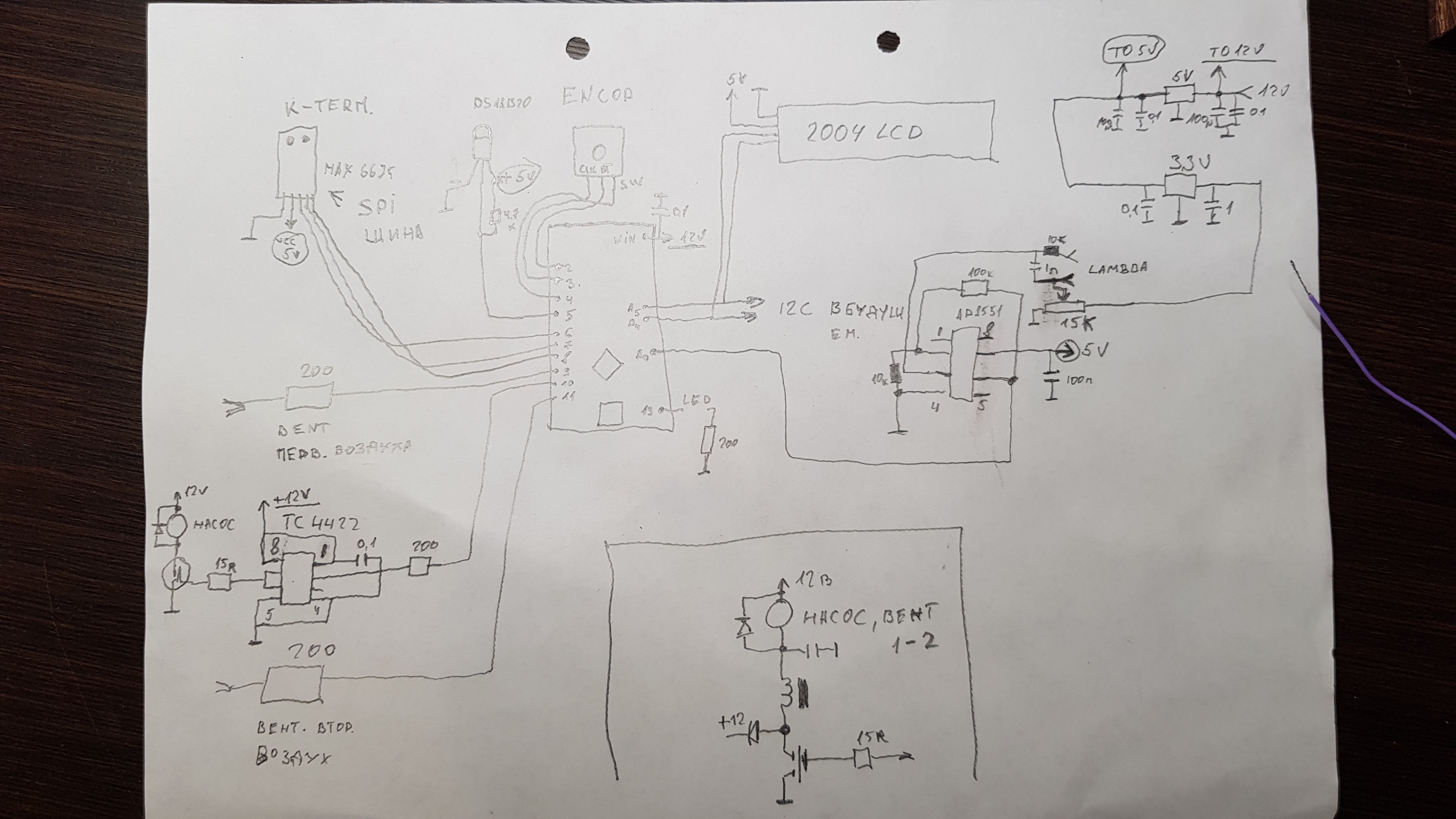

Сильно не пинайте, нарисовал с уже готовой конструкции. Сперва спаял, а потом рисовал. Начиналось всё с макетки и кучи проводов.



Да уж....бумага.А можно по подробней по поводу MAX(номер не понятен).Для каких целей и в алгоритме какая роль у сего девайса.Какая библиотека и какой метод линеризации применён.?Это не последний вопрос.



Он же подписал, что это для термопары типа - K, т.е. это микросхема - преобразователь сигнала термопары.
Согласен, с вариантом управления насосом и вентилятором, с коллекторными двигателями, где предусмотрены дроссель и емкость. Действительно, многие коллекторники, лучше управляются постоянным регулируемым напряжением, а не ШИМ. Включая на выходе регулятора оборотов с ШИМ, дроссель и емкость, мы его переводим, в регулируемый источник напряжения, и двигатели у нас работают, в режиме неразрывных токов индуктивности, и это хорошо.



Здесь половина стандартных модулей для ардуино.
Всё с али



На плате забыл прикрутить места для кондёров. Ну да не беда, припаяю с обратной стороны



На вопрос об линеризации ТП ,что то молчание.Глубоко в эти вопросы увяз ,когда пришлось лепить из блоков с Али.Не линейная зависимость у типа К ,если без упоминаний *нам и так сойдёт**.Почему спросил тип макса_=какой.Где стоит ТП (в какой области печи),за какую функцию отвечает? Там ещё кислородник на бумаге упоминается,а он как связан с алгоритмом работы.



Нам особо 10, 20 градусов в выхлопе роли не играют. На воду 18b20 он довольно точьный. И зачем усложнять?
Стоит в выхлопе max6675. Отвечает за аварийную остановку и задержки на нём завязанны. По большому счёту как индикатор показометр.
Про кислородник уже писалось не раз. Завязан на вторичьке.
