Автоматика для самодельного котла на отработке

Коллеги! Включите пожалуйста режим поиска и многие вопросы отпадут.
Есть видео, фото и много чего писал.
Я на это угрохал не кисло так времени и постоянно стараюсь отписываться о проделанной работе.



Приехали платы. Пока ехали ревизия поменялась два раза.
Были ошибки в разводке.
Альфа версию обкатываю.
Добавил режим прожига шлака путём отключения насоса и возобновление его работы по достижению уставки по лямбда зонду.



Это нормальное явление, правда, ошибок бывает меньше, а вот модернизация происходит, постоянно.
- Рекомендую, поставить LC фильтр на общее питание, а лучше раздельное, для ШИМ регуляторов, дабы не мешать, друг другу.
- Предусмотреть, выход подключения от генератора импульсов, для управления по ШИМ, четырех-проводок.



Вот такая доработка, для шим регулятора, для случаев, когда управляемое устройство, не любит ШИМ и соответственно лучше реагирует, на плавно изменяемое постоянное напряжение. Но это, очень редко бывает.

А так, можно модернизировать плату 1TOM1, силовой части ШИМ, где емкости устанавливаться поближе к силовым транзисторам, и небольшие дроссели, на подавление импульсных помех.



Я например, для измерения высоких температур, использовал цифровой пирометр и термопару К типа.

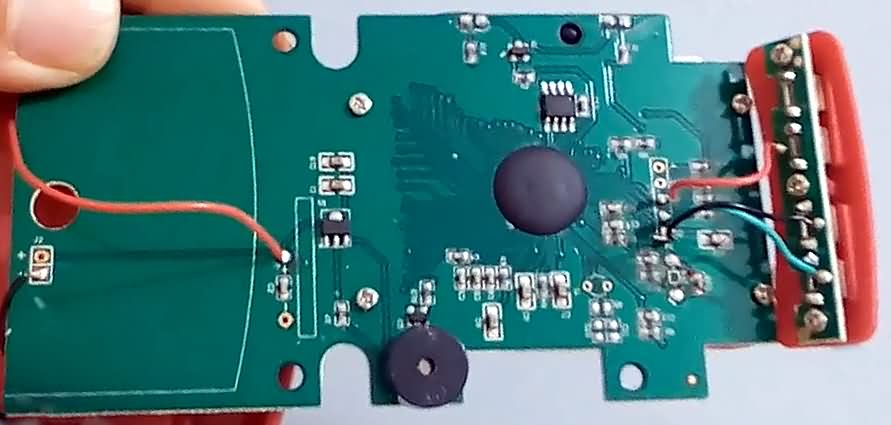

Измеритель был простенький, типа такого:

А вот термопара была, такая:

Приобрести из можно любого размера:

Цифровые измерители температуры, продаются различных моделей, как простые, так и подороже – брендовые; как на один канал, так и двухканальные; как рассчитанные на один тип термодатчика, так и с возможностью выбора типа датчика.

Кстати говоря, для измерения температур своих горелок, создатель видео канала NOBOX7, использует связку, из измерителя DT6801 и термопары, о которой я говорил выше.



Абсолютно поддерживаю .Кое что не весьма дорогое в арсенале содержится.



Если вам надо мерить температуры выше 1300 градусов по Цельсию, то термопару надо брать уже типа S, R (до 1767C).

А измеритель, поддерживающий данный тип датчиков, например BENETECH GM1312.

Он двух канальный, с поддержкой температурных датчиков: J,K,T,E,N,S и R типа.



Уважаемый SOVA вот тут поддержу Вас на 50%.ТП зачетная,хотя все показания от разных купленных на Али термопар НЕ совпадают.Понимаю ,что дешево СУПЕР не бывает. А вот насчет прибора ,мнение мало удовлетворительное.(за его деньги)



Это еще большой процент. К сожалению, я видел внутренности данного прибора, их “практически” нет, самый бюджетный вариант и цена ему красная 2$.

В нормальном измерительном приборе, должна быть возможность калибровки.
ТП – S типа дорогая, и в таком исполнении, может кратковременно измерить 1600С, а так 1300С.



Так ведь НЕ от безделья в Ардушки полез,а вот сугубо из за того ,что Вы показываете.



Понятно, что бюджетные варианты, это скорей всего показометры, но тем не менее, модель GM1312 популярна, как у обычных пользователей(низкие температуры), так и у горячих дел мастеров, естественно с другими термопарами.

Данная модель, на самом деле одноканальная, просто 1, 2 порт, поочередно опрашиваются. Поэтому, одновременно можно использовать только один тип датчика, и нет возможности коррекции показаний в плюс или минус. Даже в самом бюджетном IR пирометре, такая возможность есть.

Проектирование относительно точной и недорогой схемы преобразования сигналов термопары, требует большого опыта, при том что есть, специализированные микросхемы.
Например, «компенсаторы холодного спая» термопар, микросборка LT1025 для типов E, J, K, R, S и T, или от Microchip MCP9600, поддерживающий типы K, J, T, N, S, E, B и R.
Далее, для усиления и смещения сигнала, применяют точные инструментальные ОУ.
И т.д.
На это, у меня нет времени, мне проще купит бюджетник, а его затем немного, модернизировать.

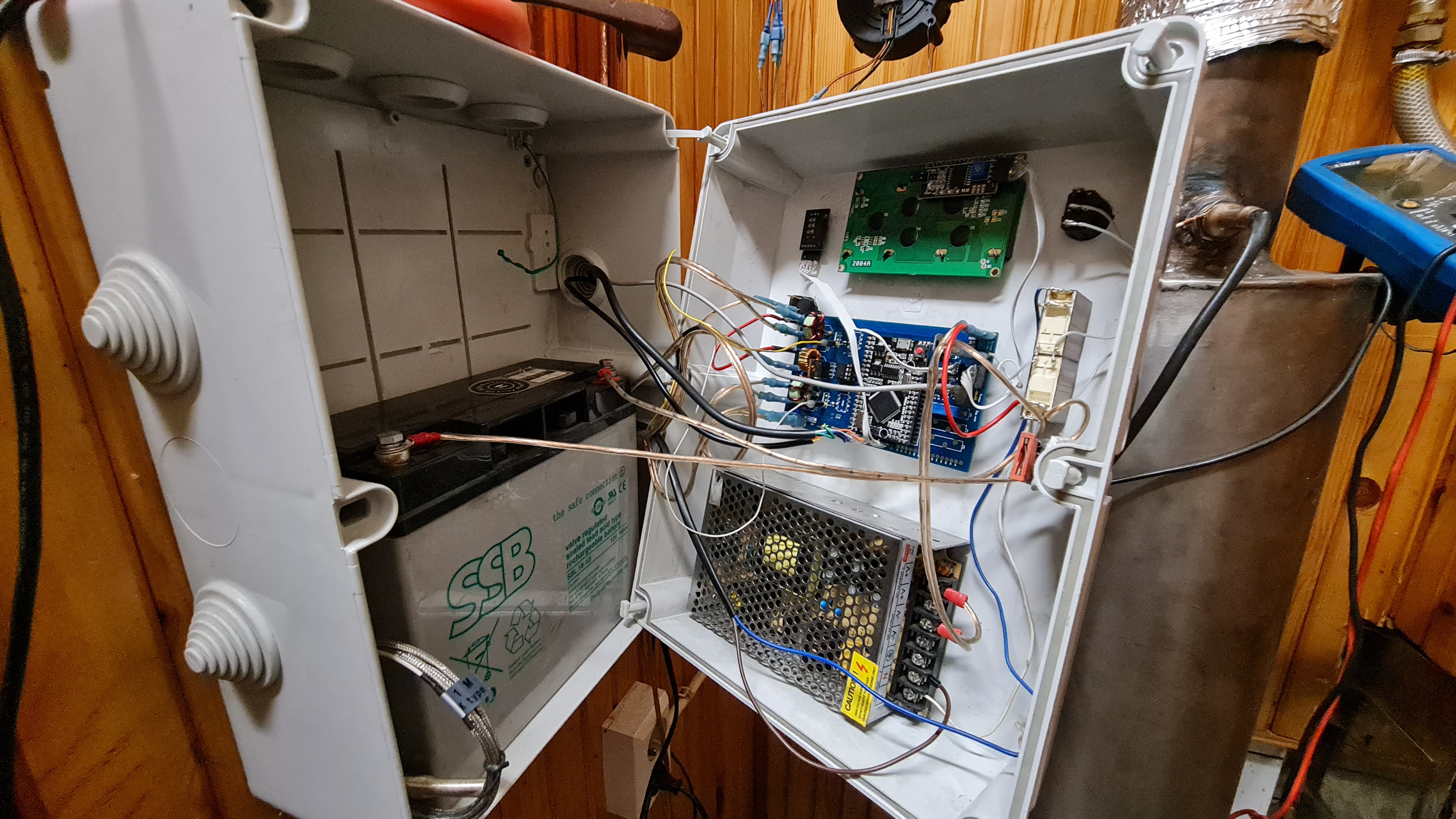

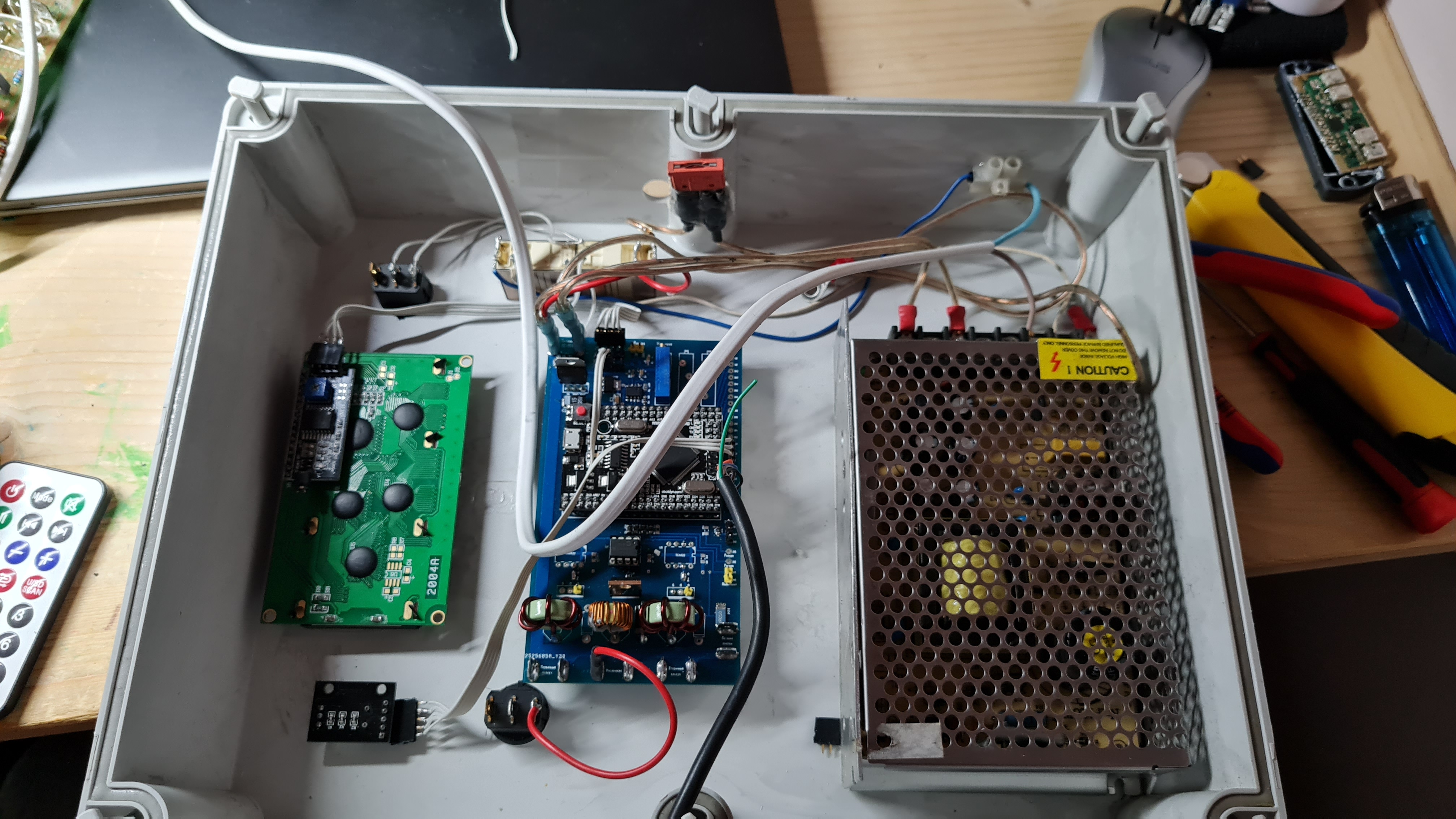

Собрал всё воедино. Запуск прошёл весело. На канале маслонасоса притаился непропай.

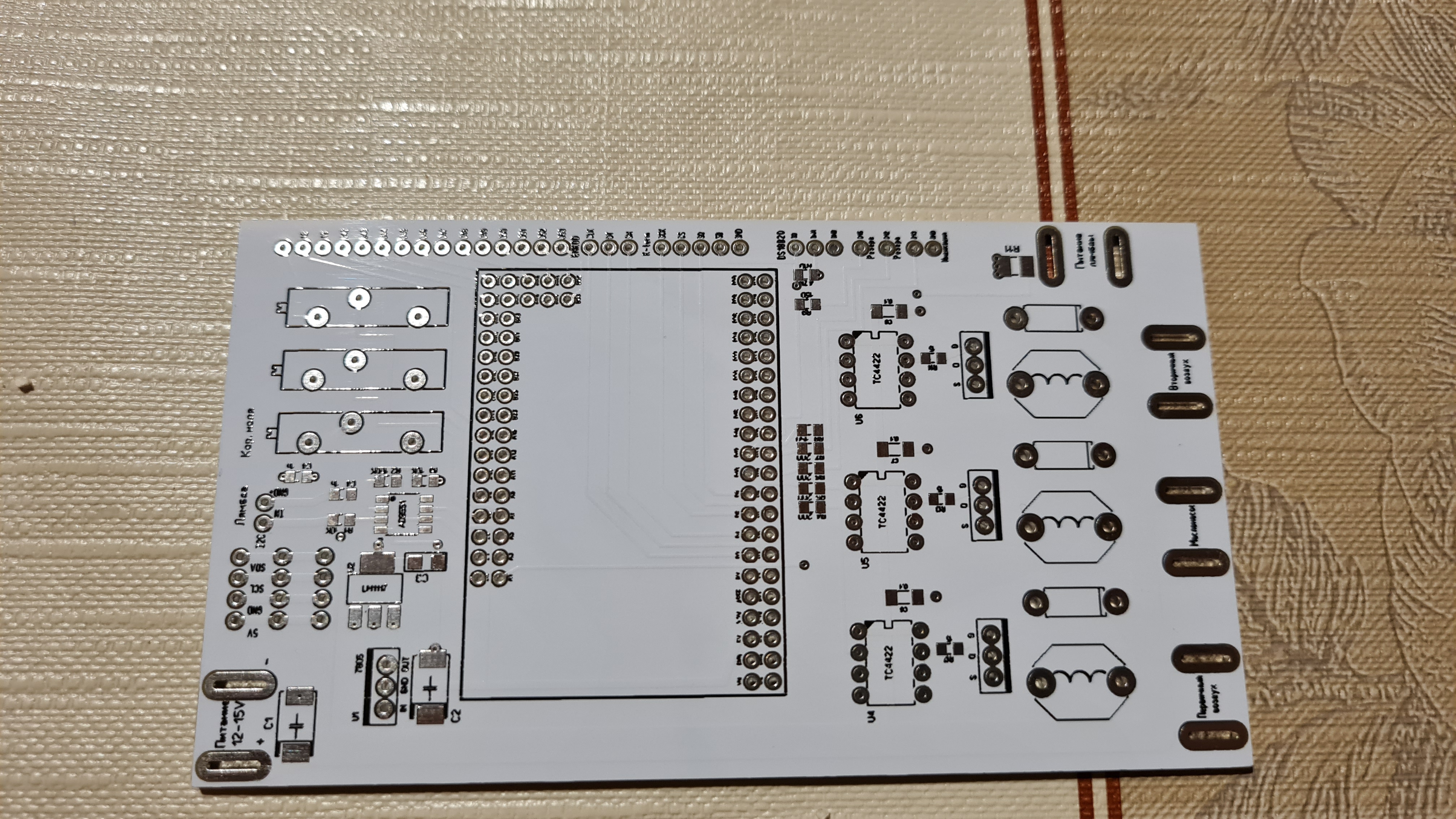

Выводы на ШИМ вентиляторы задуманы на месте транзисторов. Под микросхемами есть перемычки которые в случае использования ШИМ вентов запаиваются.
На картинке видно.
Схема без конденсаторов после дросселей работает стабильней. Или дроссели надо мотать с большей индуктивностью.

Платы останутся ка сувенир.



По поводу термопары, зачем точность? Ну врёт на 10 градусов, и что. На воду стоит DS18В20, его с головой хватает.



А они так и будут врать и более, если не делать индивидуальную коррекцию и подстройку данной термопары на измерительном приборе, и это нормально, особенно при измерении высоких температур.
Очень не корректно сравнивать термопару, с датчиком температуры ds18b20, это как граммофон сравнивать с MP3 плеером.
Для измерения и контроля очень высоких температур, для нас подходит только термопара или др., Даллас просто расплавится.



Однако такого исполнения НЕ ожидал. Ламборджини отдыхает по сравнению с этой коробочкой,я о контроллере.Однако!



Еще раз повторяю, если правильно использовать ШИМ регулирование для дпт, то никаких дросселей не надо, при наших относительно “высоких” рабочих частот, индуктивности двигателя, хватает.
Дроссель, последовательно с дпт, использовали при низких частотах 50Гц.
Если вы хотите, сделать регулируемый DC/DC источник питания, то емкость, которую вы нарисовали на схеме, надо соединить не на землю, а на плюс питания, а дроссель(и величину емкости) рассчитать, например, через онлайн калькулятор.



Парни. Немного сверну в сторону от вашей дискуссии. Проблема такая. Спалил два шим регулятора. Моторчик стеклоподъемника Б/У , но работал исправно. Но только жужжал противно. Режил подтянуть регулировочным болтом шестеренку и перестарался. Видать пошла нагрузка и шим сгорел. Как я это выяснил что сгорел шим вопрос другой, но сгорел он точно. Был запасной такой же, поставил и все опять заработало. Но через некоторое время решил добавить смазки во внутрь. По и тогу заметил что крутится он туго, ну как будто ему тяжело. По итогу умер второй. Вычистил всю смазку, взял третий ШИМ с вентилятора надува и все крутится. Боюсь шаловливые руки опять что нибудь накрутят. Подскажите поможет ли установка предохранителя ? Если да то в какое место. Думаю купить предохранитель куда дешевле чем ШИМ. Да и по времени быстрее.

П.С. Умоляю , не бросайте в меня тухлыми помидорами. Я действительно далек от электрических схем. Базовые знания.



Предохранитель может быть бесполезен в случае высокого тока для ЩИМ. Скорее всего происходит перегрев силового транзюка в ШИМ. Вообще мультимитр важнее предохранителя иметь.



Да он то есть , куда его прикладывать . Подскажите ?

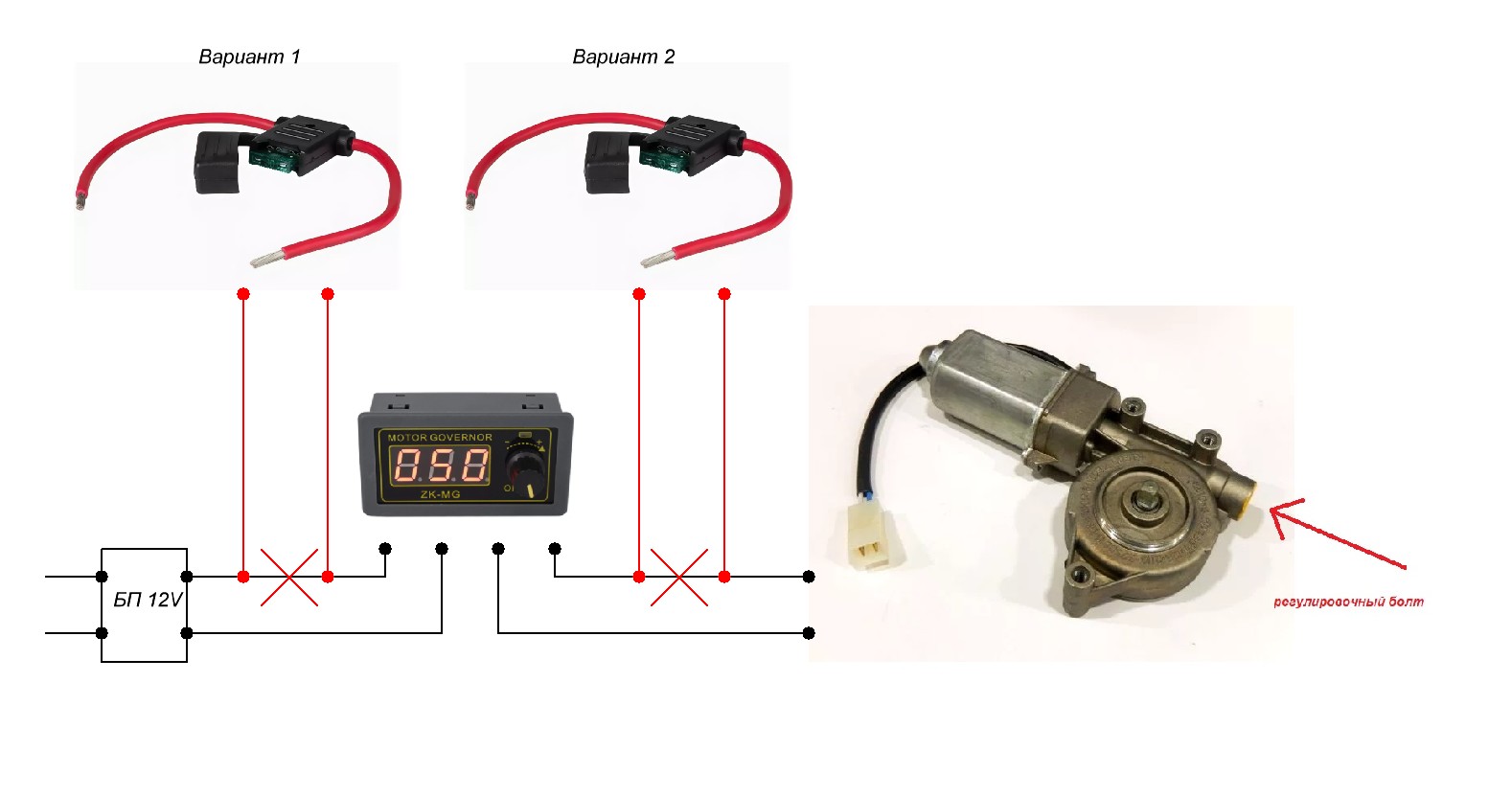

Мультиметр включают на измерение тока (DC) и измеряют в разрыве цепи питания движка.(вместо крестиков на картинке).А уже по величине цифр судят о работоспособности движка и ШИМ.
