Автоматика для самодельного котла на отработке

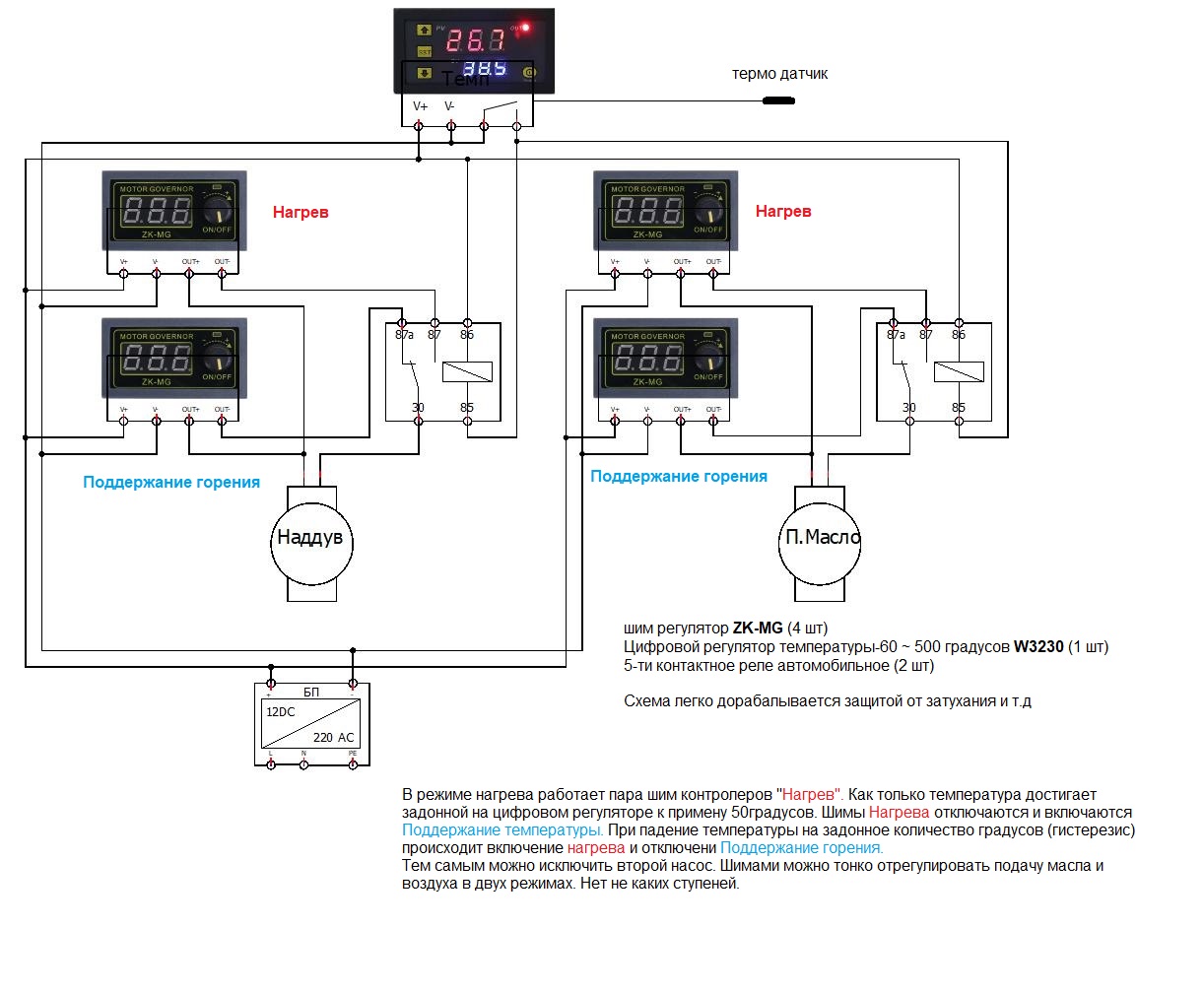

Если для процесса работы печи/котла требуется изменение режима работы наддува, то да потребуются два ШИМа, как в схеме у sandalik46.

Если автоматика не на микроконтроллере, то надо поставить какой нибудь датчик на наддув, который срабатывает на снижение или давления, или напора, или оборотов вентилятора. Контакты этого датчика должны стоять последовательно обмотке самоблокирующегося реле в цепи маслонасоса.



Спасибо

Суть схемы ясна.вот датчик подобрать,может реле нагрузки какое



Оно не совсем подойдет... Тут нужны импульсы от коммутации обмоток с датчиков холла... Можно вывести сигнал с одного из датчиков, выпрямить его и по достижению определенного уровня, определяемого компаратором, включить реле...

Можно изготовить датчик давления из вакуумного регулятора трамблера от классики или что-то в этом роде (на карбюраторе классики был пневмопривод заслонки вторичной камеры), только поставить микропереключатель и заставить работать на повышение давления, а не от вакуума.... Или попробовать приспособить датчик давления от стиральной машины, или дифреле от газовых котлов ...



Схема защиты от выключения наддува простая
Скиньте Вашу схему ПУ и мы её подкоректируем. Интересует: кнопка СТАРТ встроеная в ШИМ или Вы её собирали с помощью реле 12В и кнопки нр?

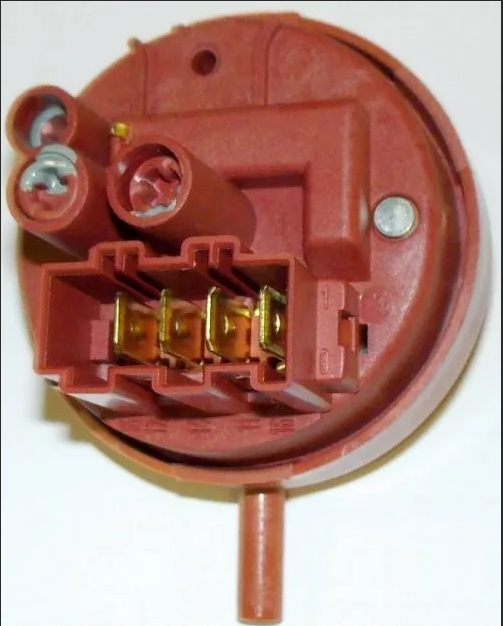

Пресостат от стиралки не срабатывает . На минимальном режиме наддув Дельта работает 1 секцией на 4в (давление слабое)



Блин с телефона не нарисую . Схема проста.кнопка СТАРТ отдельная включает реле, реле шунтируется и питает шим масло насоса . Шим наддува отдельной линией от блока питания. Я наверно не совсем правильно вопрос задал . ИНТЕРЕСУЕТ элемент который определяя что наддув не работает разорвет шунтирование реле маслонасоса



в самом первом шкафу я делал по этой же схеме наддув с двумя шимами. Но потом отказал ся от этого. На практике это оказалось не критично. Наддув работает в одной поре. Единственное могу его покрутить в момент запуска печи. А когда уже все разгорелась, ставлю на определенные обороты и забываю. Вентилятор выведен в подвал, он там жужжит и не напрягает меня. вот было в первый раз

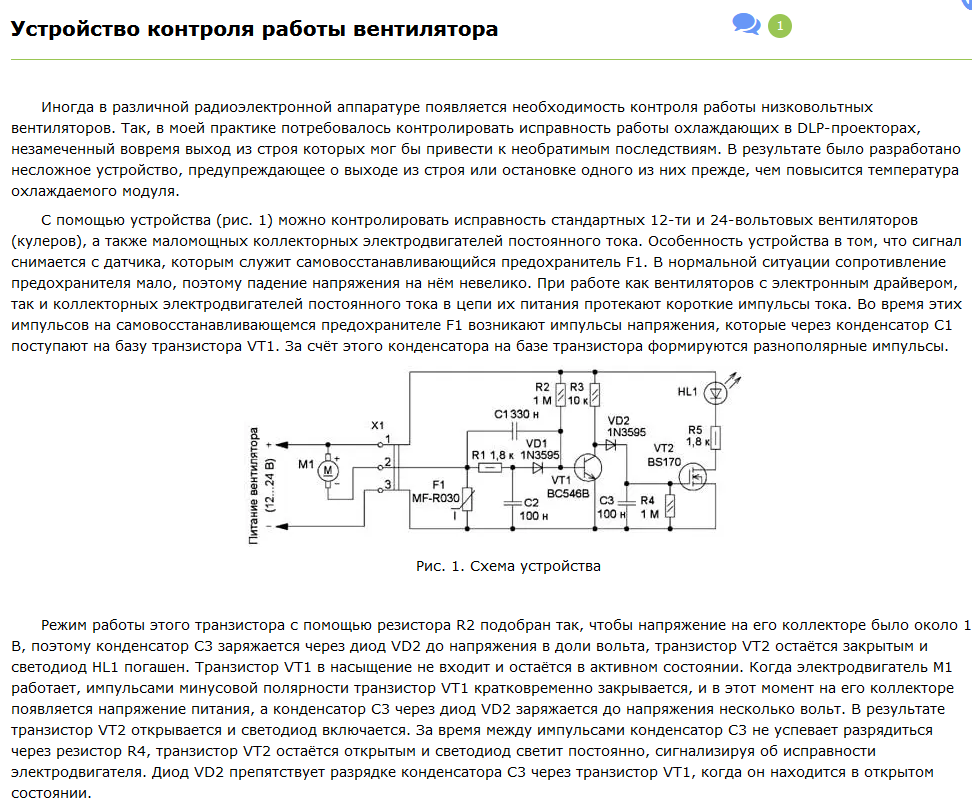

Значит нужен контроль вращения карлсона... Можно что-то типа этого, но я не проверял:

Устройство контроля работы вентилятора - RadioRadar



Ого . Попроще бы чегонибудь))



Проще только мудрить побольше мембрану с микровыключателем...



Можно как вариант: горизонтальный квадратный канал с заслонкой, на оси заслонки, снаружи квадратного канала, регулирулируемый грузик и магнит.
При падении давления потока воздуха, падаваемого в канал вентилятором, заслонка падает, магнит замыкает (размыкает) геркон в пластмассовом корпусе.
Здесь и определяется герконом, какой он - НЗ или НР, будет ли ещё одно реле.

Народ, делитесь ещё вариантами, решения данной проблемы. На форуме ещё был варик с датчиком Холла, на венте.



Мне проверить работу схемы не позволяет допиливание своего проекта... Если кто убедится в работоспособности схемы и сообщит об этом, то я смогу заказать платки в Китае, чтоб нуждающиеся могли спокойно применять такие контроллеры работы куллеров и им подобных.



Это понятно, только расход воздуха маловат и минимальный режим схема может не чувствовать.



От 10кВт хватает.
Есть фабричные Венты со встроенной защитой, с заслонкой и герконом. Частенько в видео у Наиля Галимова мелькают, на его калориферах.
Подзабыл маркировку вентов. На форуме они есть.



Поставить такой вент в гараже и печки не надо будет!



Да жаркий вентилятор



По остальным продам из ДЕЛЬТЫ не вынуть информацию о его вращении?



Нет. Можно вытянуть сигнал с встроенного датчика холла... Но там опять надо схему лепить...

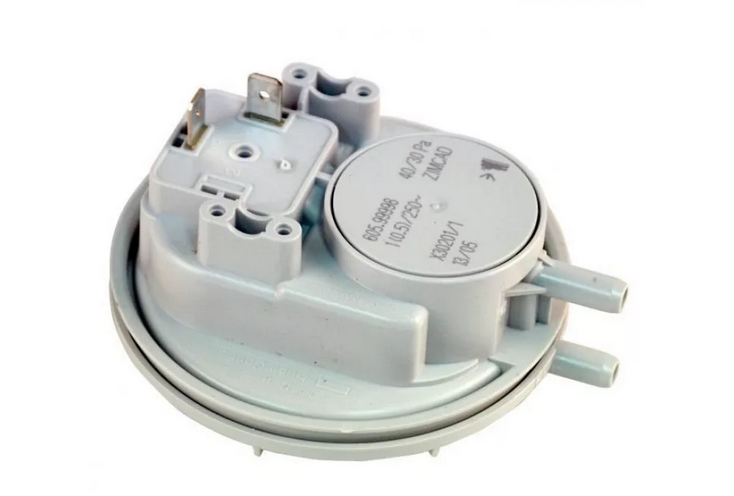

Для себя вопрос контроля наддува решил- прессостат от газового котла, нет давления-аварийная ситуация! А вот где взять оптический датчик пламени, да так, что бы в корпусе, с реле, как готовое устройсво? (Платки обнаружения огня с али имеются)



Отпаивается с платки датчик ставится в корпус ....и всё.Провод до 3м работает нормально.
