Автоматика для самодельного котла на отработке

Re: Самодельные устройства автоматики для котлов.

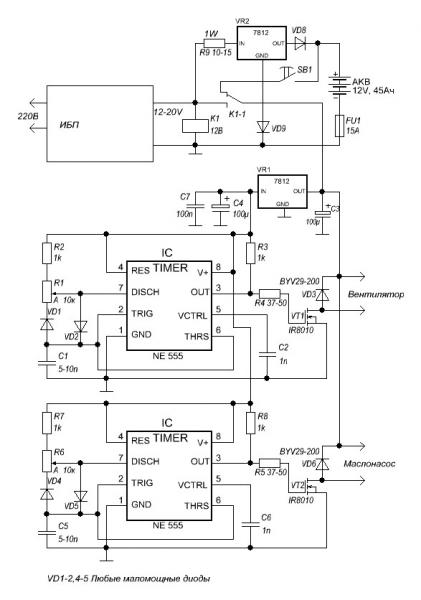

Наконец-то дошли руки схему своего регулятора нарисовать.
Кратко о принципе работы:
При попадании напруги питание вента переходит на питание с аккумулятора плюс схема блокируется от появления сети.
Зарядка аккумулятора не очень. Поскольку у нас перебои редкое явление, заморачиваться не хотелось. Схема работает с сентября, нареканий не было.

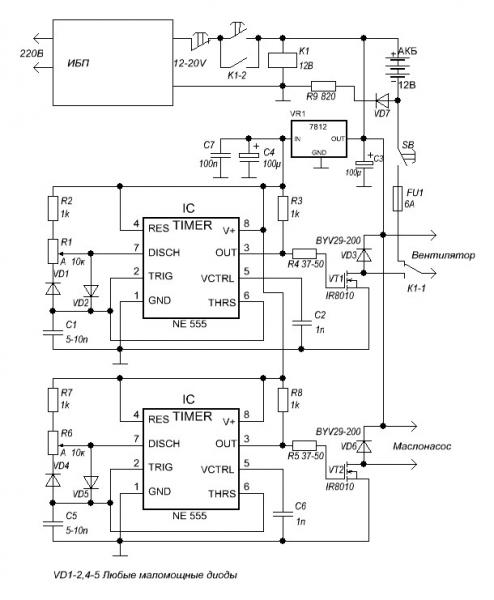

Вторая схема полностью переводит питание на аккумулятор.

Жду замечаний и предложений. :-)

Всех с наступающим новым ГОДОМ!!!



Re: Самодельные устройства автоматики для котлов.

Вот как-то так, проще некуда по моему



Re: Самодельные устройства автоматики для котлов.

Извините, ошибочка вышла...



Re: Самодельные устройства автоматики для котлов.

1TOM1 - Если всё работает и устраивает,как говорится, респект и уважуха!Но я придерживаюсь мнения - чем проще тем надёжнее, типа ручной автоматики.



Re: Самодельные устройства автоматики для котлов.

А вот и фото пульта..



Re: Самодельные устройства автоматики для котлов.

Уважаемый Дмитрий 8516 , по вашей схеме, напишите пожалуйста подробнее, как она работает. Откуда взять можно датчики температуры ?
На схеме используются автомобильные реле ?
Например, датчик на замыкание, кода нагревается до 80 градусов то реле отключает насос, далее он не работает потом вода остывает достигает скольки градусов ? И как он снова включается ? Или насос в малом режиме работает на 5 вольт а при нормальном на 12 вольт ? И вентилятор тоже так же переключается ? И датчики откуда взять можно ? Духовка из масляных радиаторов ?



Re: Самодельные устройства автоматики для котлов.

Что- то не соображу принцип,, простите за несообразительность, не приходилось вникать в такие вещи. Принцип такой: есть питание 12 вольт и 5 вольт. Далее два реле по командам температурных датчиков, перекидывают питание на 12 или 5 вольт.
Так например один термодатчик включается при 90 градусах и питание становится 5 вольт, когда вода остыла и достигла 80 градусов срабатывает другой датчик , который включат 12 вольт. Вроде бы так ?



Re: Самодельные устройства автоматики для котлов.

Ребята, кто понимает принцип, подскажите, пожалуйста ?



Re: Самодельные устройства автоматики для котлов.

Не совсем так... Если касается этой схемы http://www.termoportal.ru/single/22481-post63.html (положение контактов реле, по правилам, рисуются в исходном состоянии, т.е. напряжение на них не подано...)

Принцип работы:
1. Пока температура менее 90 градусов реле справа находится под напряжением и своими контактами подает 12 В на переключатель, через замкнутые контакты левого реле, на маслонасос и 80 градусный датчик.
2. При достижении температуры теплоносителя 80-82 градуса, срабатывает 80 градусный датчик, который своими контактами включает левое реле. Левое реле подключает маслонасос к 5 В...
3. Котел уйдет на малое горение, теплоноситель остынет до 75-78 градусов и в 80 градусном датчике разомкнутся контакты, обесточивая левое реле, которая вновь подаст 12 В на маслонасос...
4. А если температура не падает, то когда теплоноситель нагреется до порядка 90 градусов - контакты 90 градусного реле разомкнутся и обесточит правое реле, которое своими контактами обесточит левое реле и соответственно маслонасос...

Автор не пронумеровал реле, потому правое и левое реле...



Re: Самодельные устройства автоматики для котлов.

Спасибо большое ! Да сложновато, для меня Спасибо за пояснения ! А такие тепловые датчики откуда берут ? Они как запчасти к чему нибудь продаются ?



Re: Самодельные устройства автоматики для котлов.

80 градусный на авто позаимствовать можно (включение вентилятора системы охлаждения авто), а 90 градусные не знаю, у автора схемы спроси... Может в автоматике котлов стоят...



Re: Самодельные устройства автоматики для котлов.

Где-то читал как на автомобильный датчик вкл. вент. радиатора. для изменения температуры включения ставят сопротивление на него. А может и не правильно понял.:



Re: Самодельные устройства автоматики для котлов.

Это к современным автомобилям... там электронное реле..., которое обманывают сопротивлением, а на старых авто контакты... Датчик типа ТМ108, если память мне не врет, но на корпусе надо смотреть рабочий диапазон, т.к. есть для поддержания средней температуры 80, а есть 90 (плюс-минус копейки)...



Re: Самодельные устройства автоматики для котлов.

Итоги замеров датчика ТМ-108.
Сегодня сделал эксперимент по определению реальной температуры замыкания-размыкания контактов датчика включения вентилятора.

Средства измерения и приспособления. Кастрюлька с водой, датчик ТМ-108, проработавший 1 год (вроде Калуга), датчик ТМ-108, купленный сегодня аналогичный, проволочный мостик для фиксации датчиков в полупогруженном состоянии, мультиметр в режиме прозвонки, электронный термометр HANNA Key, газовая плита.))

Результаты. Оба датчика показали примерно одинаковые результаты с учётом погрешности. Температура замыкания контактов после серии измерения 94-96 грал. Температура размыкания 91-92 град.

Скопипастил.



Re: Самодельные устройства автоматики для котлов.

А сколько воды было в кастрюле?



Re: Самодельные устройства автоматики для котлов.

92-96 для семейства ЛАДА, а на классике 82-87... Если не устраивает, то китайцы помогут... Датчик включения вентилятора охлаждения Торнадо-250, Круизёр-250, Маджести -250, Леонардо-250 - интернет магазин Scooterservis.com | Купить Датчик включ



Re: Самодельные устройства автоматики для котлов.

Конкретно по этой схеме, появилась мысль. Чтобы её сделать еще проще, надо убрать датчик на 80 градусов и когда 90 градусный датчик сработает при 90 градусах, он должен включить реле времени, которое например на 30 минут переключит моторчик маслонасоса на 5 вольт. Далее вода в системе подостынет, и как реле времени оттикает полчаса оно должно снова переключит маслонасос на 12 вольт. как то так что ли. Реле времени надо регулируемое, хотя что проще найти реле времени или подходящий датчик ? Дилема. Кто понимает схемы, может накалякаете схему с одним датчиком. Видел в продаже такие для розеток реле времени. Их для разных приборов используют. Может на их основе что то замутить можно ?



Re: Самодельные устройства автоматики для котлов.

По-моему проще сделать как я сделал, купил готовый термостат мастер кит и все дела. У него регулируемые пороги срабатывание, т. е. регулируемый гистерезис и цифровое табло.. по достижению заданной температуры, включается силовое реле. Можно задать любую температуру и денег стоит не великих.. зато как удобно, все в цифровом виде отображается. До этого стоял термостат от стиральной машины, тяжело выставить заданную температуру.



Re: Самодельные устройства автоматики для котлов.

У вас вообще автоматика - супер ! Только вот боюсь сложности. Если её не сложно собрать то я бы попробовал... Только без вашей помощи - не обойдусь



Re: Самодельные устройства автоматики для котлов.

Покажите пожалуйста схему, терморегулятор, и термореле, все готовое ? Просто для меня сложно собирать эл. схемы. Компоненты днем с огнем не сыщешь. А мастер китовские есть возможность купить в другом городе.
