Автоматика для самодельного котла на отработке

В свое время, приобретал несколько цифровых терморегуляторов W3230 (XK-3230) W3231 щитового исполнения, которые очень популярны как у посетителей данного форума, так и у остального народа, применяемые как для нагрева, так и для охлаждения, так вот один у меня “завалялся” без дела, поэтому решил его приспособить для автоматики, а именно в качестве аварийной ситуации калорифера (котла).

Как вы знаете, одна из основных авариных остановок теплогенераторов, это потухание её горелки. Обычно, ставят сигнализаторы погасания пламени, но в простейших случаях, можно контролировать температуру, зная, что при погасании горелки, она понижается. Как правило, для контроля температуры, устанавливают биметалические термостаты KSD-шки на определенную температуру, что не всегда удобно, так как есть случаи и их много, когда надо перестроить рабочую точку.

Конечно же, термостаты есть и перестраиваемые, но использование W3230 показало наилучший результаты в гибкости настройки, да и цена у него приемлемая, немного больше 2$.
Естественно, я приобретал W3230 на 12В, т.к. все стараюсь перевести на низкое питание, из-за простоты и дешевизны в случае бесперебойного питания всей системы.
При установке датчика температуры от W3230 надо учитывать его максимальную рабочую температуру, желательно не более 100С, а устанавливаю его в районе выхода дымовых газов из теплообменника, т.к. это место наиболее быстрей охлаждается, что приводит к более скорой реакции аварийной сигнализации и отключения.
Например, горелка потухла по причине неисправности насоса, или от того что забился маслопровод или др. случай, да даже сгорел вентилятор наддува - температура начинает падать, и дойдя до отметки где у вас настроен терморегулятор, он в свою очередь своими контактами реле, или через др. исполнительные устройства, включает сигнализацию и выключает насос.

Что удобно у W3230:
- Визуализация температуры. Два дисплея – реальная и температура срабатывания;
- Настройка “ворот” гистерезиса;
- Настройка времени задержки;
- Возможность калибровки датчика температуры;
- Термостат можно отключить кнопой, например, в момент розжига, до момента прогрева.

Что хотелось бы от W3230:
- Работа в более высокой области температуры;
- Возможность регулировать яркость экрана, слишком ярко светит;
- Побольше контактов на реле (надо менять на другой), хотя бы чтобы были переключающими (С/О, Change-Over).



Доброго времени!
Так для понимания, интересная ли будет автоматика на контроллере или нет. Я обратился к человеку, чтобы собрал он мне автоматику для котла на отработке, он не отказал.
В автоматике будет присутсвовать режим на аварию, режим ручной (чисто для запуска) с дальнейшим переключением в автоматический режим для поддержания теплоносителя и gsm модуль для отключения и получения параметров через смс. В аварийный режим входит: контроль надува, контроль сети 220в, контроль потока теплоносителя, перегрев теплоносителя и пониженная температура топки (начинает контролироваться после вывода в автомат).

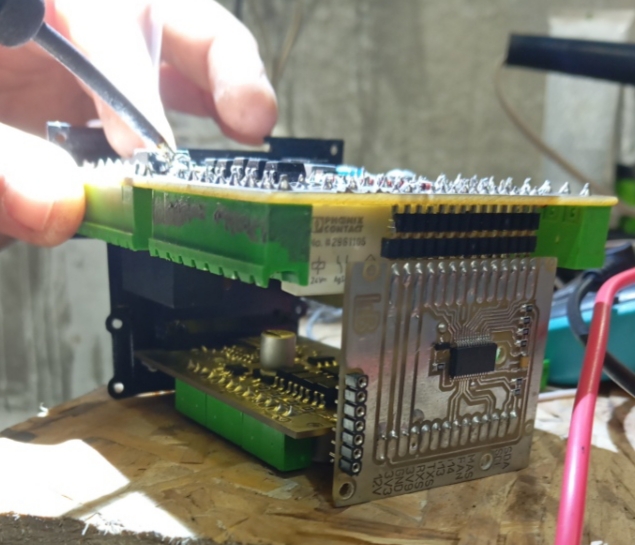

Вся электроника будет умещатсч в коробке 17х22х11см, управление и визуализация будет через дисплей. Дополнительно, будут два управляемых дискрета, допустим для включения тепловентилятора или чего-нибудь еще. Пока все в процессе пайки и наладки. Если будет тема интересна, то информацию обкатки на котле позже дополню.



Забыл пояснить, что при переходе в статус аварийного режима - отключается маслоподача, вентилятор надува переходит на 100% (продувка), циркуляционный насос продолжает работать и включается тайминг на 30 минут, после все отключается. Время тайминга можно выставить любой от 1 секунды до 24 часов.



Все доброго времени.

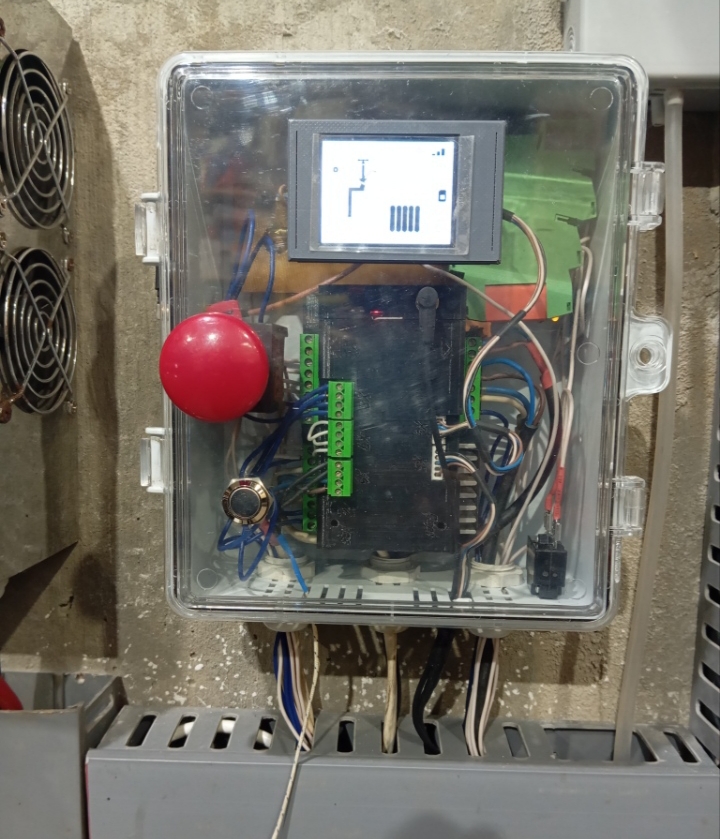

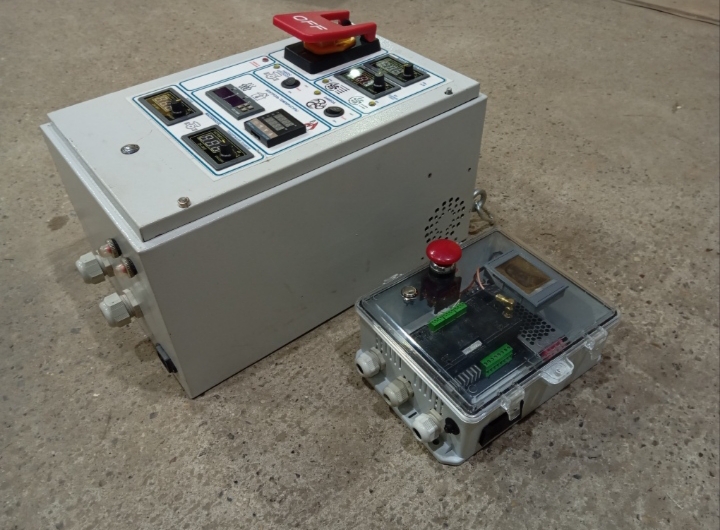

Продолжаю попытки перевести котел с релейной схемы на управление через контроллер и модуль GSM. Медленно но верно вроде идем к завершению.



Возникла проблема с публикацией видео. При попытке вставить ссылку система выдает ошибку «некорректный формат». Я загрузил ролик на Рутуб, скопировал URL через функцию «Поделиться» и добавил его как гиперссылку, однако видео не открывается. Прошу подсказать, в чём может быть причина.

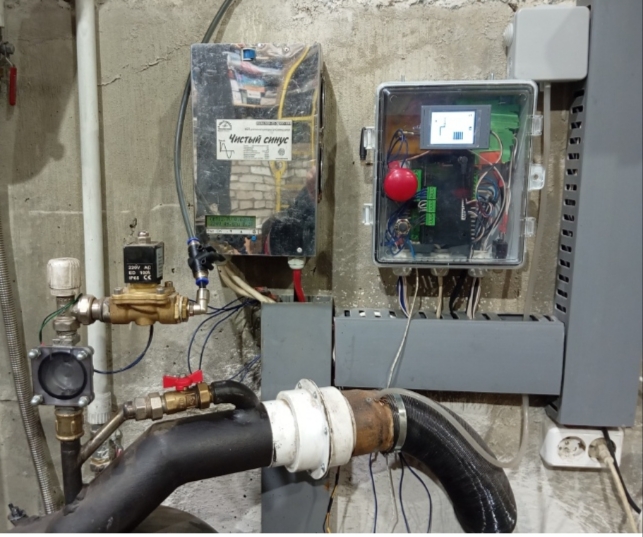

Наладка заключается в проверке аварийных режимов с имитацией: потеря напряжения 220 В / 12 В, остановка циркуляции теплоносителя, остановка вентилятора наддува, перегрев теплоносителя, погасание пламени (контроль косвенный, по температуре топки). Во всех этих режимах останавливается подача масла, и котел встает на продувку. Время продувки можно регулировать в диапазоне от 1 минуты до 24 часов. Также предусмотрен автоматический режим поддержания температуры теплоносителя, который осуществляется за счет увеличения или уменьшения подачи масла и регулирования оборотов вентилятора наддува.



Доброго дня. Весьма благодарен за разъяснение. Попробую тогда простой ссылкой, если кому интересно
rutube.ru/video/2c5232e406a35d88adc106310d8fcba0/?r=a/

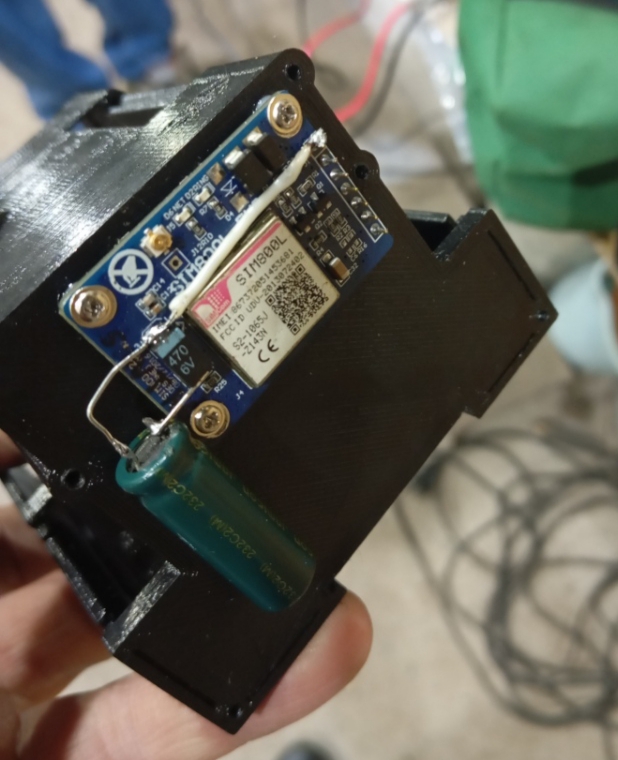

Добрый день всем. Забыл упомянуть, что дополнительно установил GSM-модуль. Теперь все аварийные оповещения приходят на телефон в виде СМС — это на случай, если меня нет на месте.

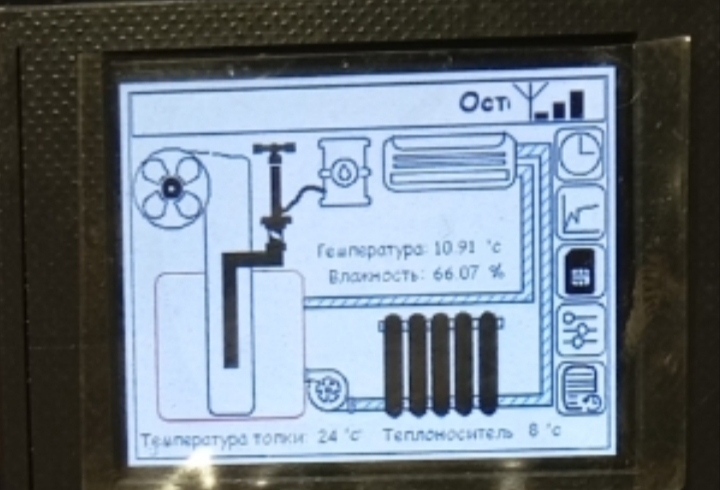

> Кроме того, я могу запросить состояние котла: температуру топки, теплоносителя и в помещении. При необходимости котёл можно дистанционно остановить через СМС.
