Автоматика для самодельного котла на отработке

Re: Самодельные устройства автоматики для котлов.

С анализом выхлопа - тут не автомобиль и каждую секунду мощность на котел не меняется, чтоб , допустим, автоматически менять подачу масла и воздуха! Горение в котлах, печах настраиваются перед отопительным сезоном и не мешают работать... Поднастраивать можно в случае выявления плохого сгорания топлива (цвет пламени поменялся, повышенное сажеобразование, "гул" горения поменялся...)

А с датчиками присутствия напора воздуха - есть мембранные датчики заполнения воды в стиральных машинах, по ходу, их можно приспособить... Есть напор - контакты замкнуты, нет напора - контакты разомкнуты. Главное, чтоб крыльчатка создавала необходимый напор, для срабатывания этого датчика. Кстати, вечерком попробую...
Типа такого датчика, можно приспособить для контроля подачи масла, либо установить в котел (печку) датчик контроля пламени... У меня есть заводской датчик контроля пламени на м/с LM358... руки не доходят испытать... Как пройдут испытания, отпишусь...



Re: Самодельные устройства автоматики для котлов.

у меня идея вот какая,
два регулятора BM4511 один на вентилятор второй на масло, после установки опытном путем добьюсь минимального стабильного горения и максимального (если повезет еще и промежуточный сделаю)!
Далее путем замера сопротивления на одном и втором регуляторе вешаю на механический переключатель с двумя независимыми группами!



Re: Самодельные устройства автоматики для котлов.

Подскажите куда поставить датчики и как по схеме в посте 96, котел двух оборотный
http://www.termoportal.ru/single/24563-post96.html



Re: Самодельные устройства автоматики для котлов.

Капилляр терморегулятора устанавливается на водяной рубашке котла, либо на трубе выхода горячей воды из котла -на подаче(привариваются две скобы, куда вставляется капилляр), исполнительный механизм терморегулятора (задатчик температуры с контактной группой)- в щите управления. Термоограничитель приворачивается на пластину винтами и пластина приваривается рядом с капилляром, провода выводятся в щит управления.



Re: Самодельные устройства автоматики для котлов.

Шургей спасибо , но после остановки котла трубы еще долго горячие насоса на отопление нет ест. циркуляция фото позже выложу чтоб по понятнее было



Re: Самодельные устройства автоматики для котлов.

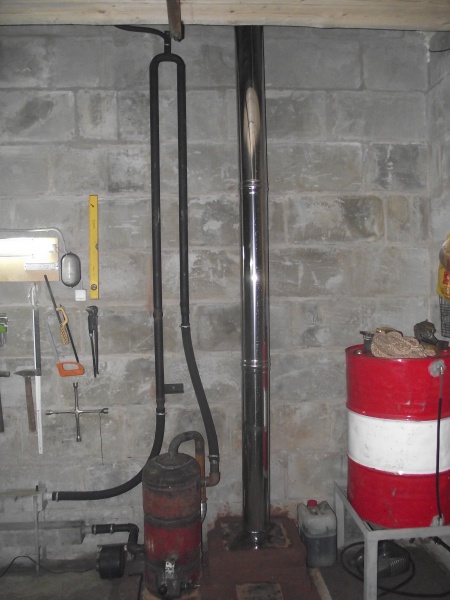

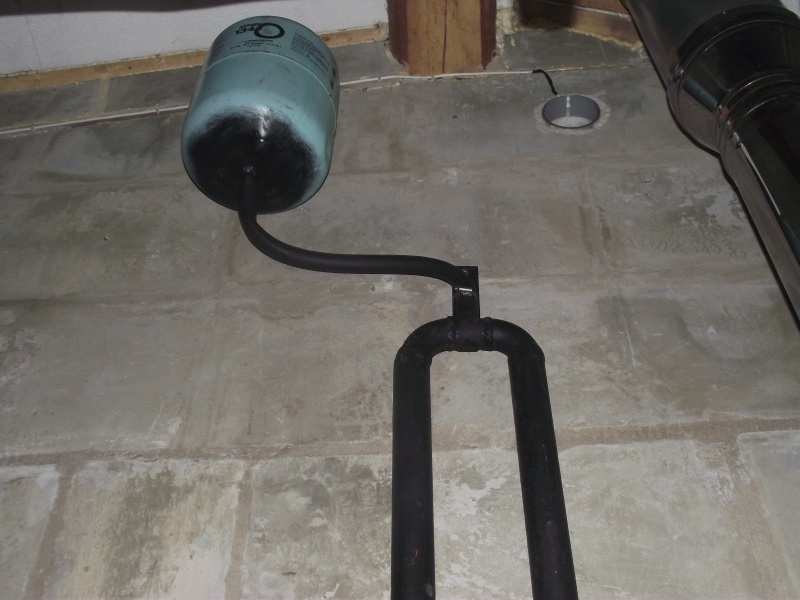

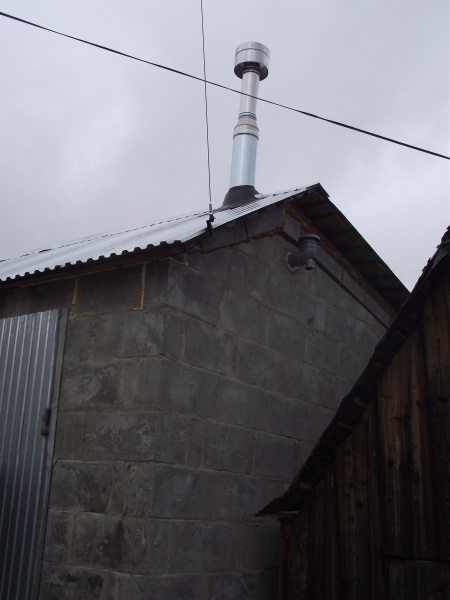

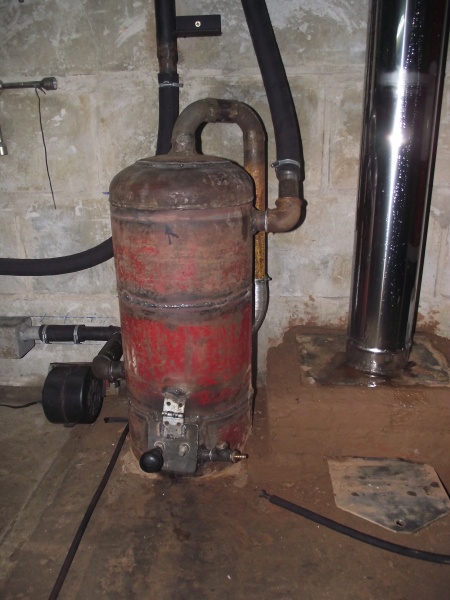

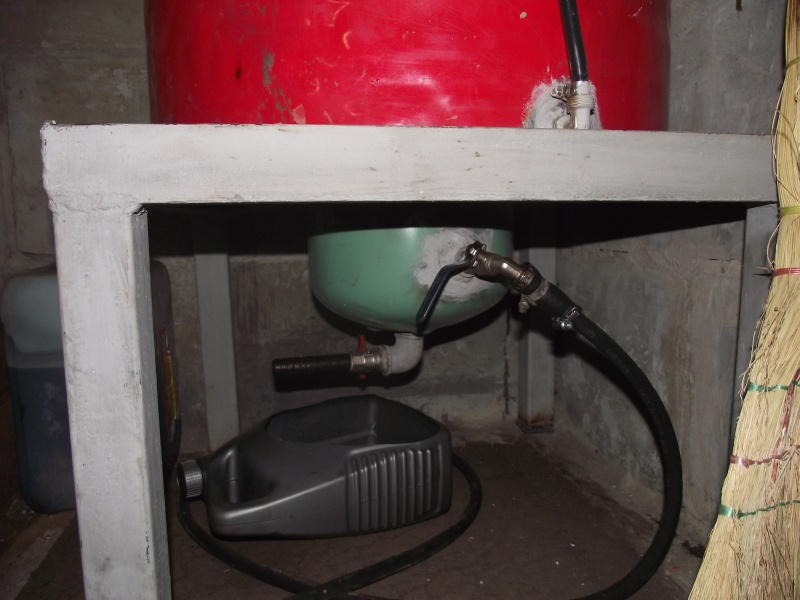

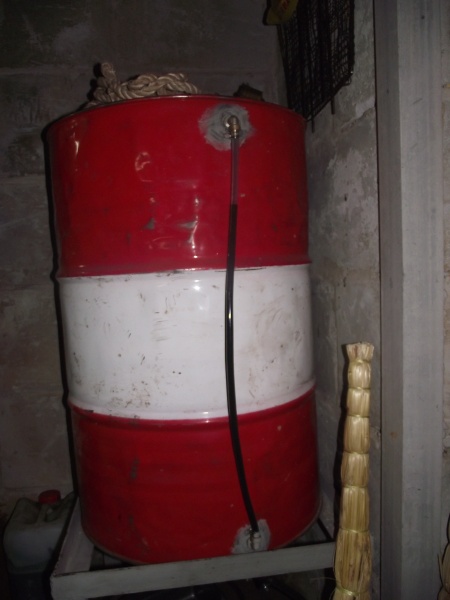

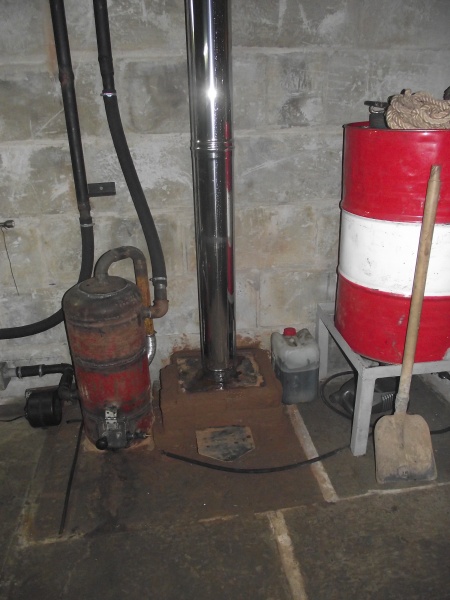

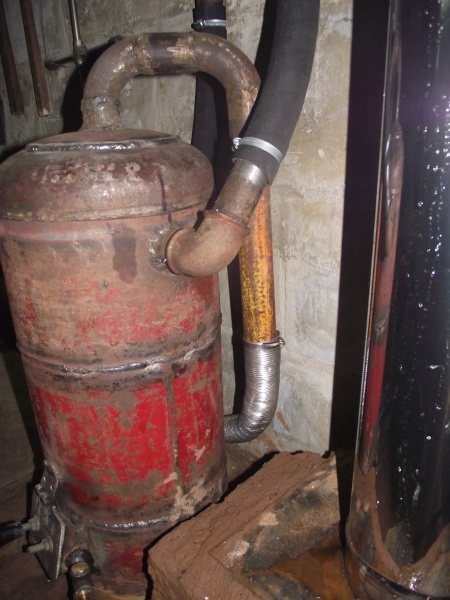

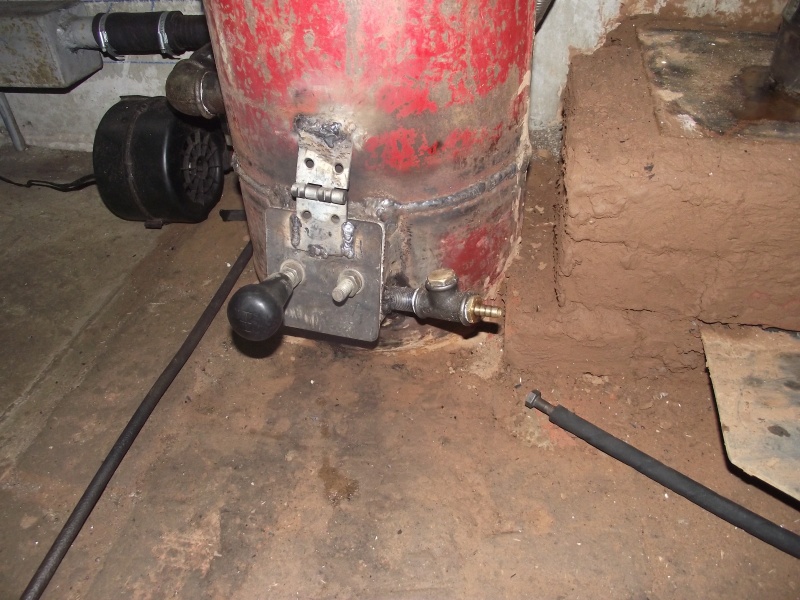

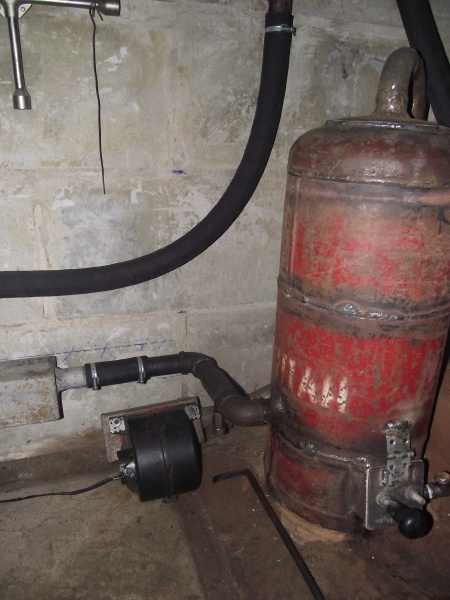

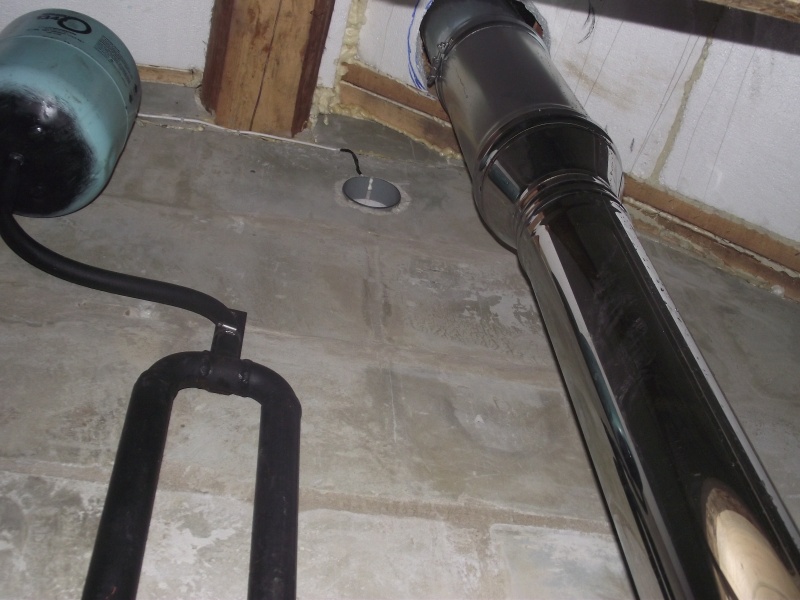

Вот сегодня все таки заснял.



Re: Самодельные устройства автоматики для котлов.

Куда ставить автоматику?



Re: Самодельные устройства автоматики для котлов.

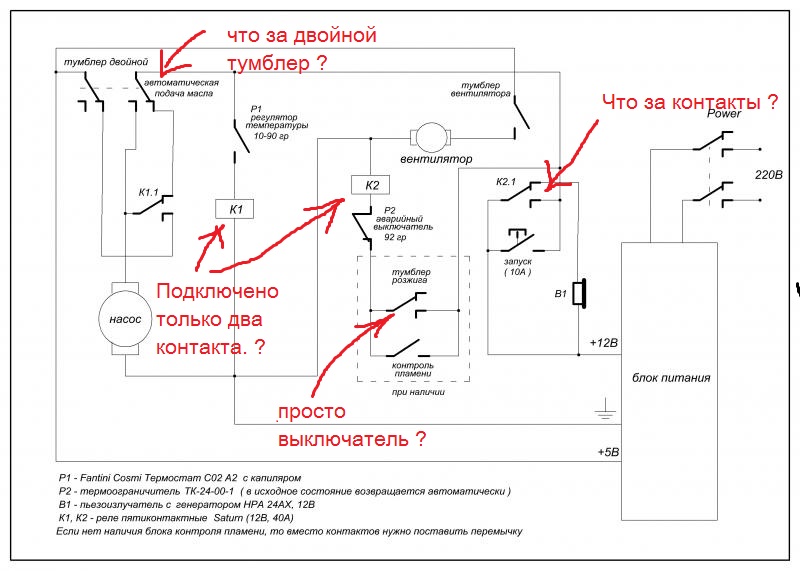

Здравствуйте уважаемые форумчане ! Очень Хочется собрать умную автоматику для котла. Но в электронных компонентах не силен. Сумел собрать плавную подачу масла и оборотов надува, на транзисторе. А вот в автоматике хотелось бы чтобы подсказали. Схема актуальная, но мне как не электрику не понятно где какие чьи контакты. С тумблерами и выключателями не пойму, обозначаются по разному, есть двойные, подскажите конкретно по этой схеме, что за компоненты используются ? Термостат, термоограничитель,и пьезоизлучатель, понятно где подключены, а как подключены реле пятиконтактные ? На схеме вижу что подключены два контакта на катушке, а где остальные контакты ? И можно ли использовать автомобильные релюшки ?

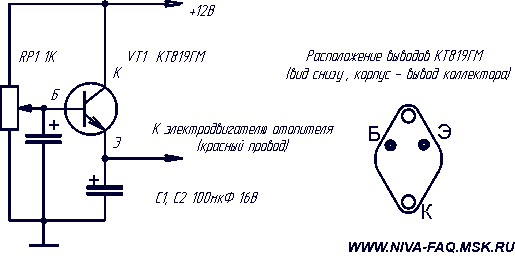

Еще вопрос, подскажите а схема плавной регулировки с транзистором, я пытался две такие схемы паралельно использовать от одного блока питания- не получилось. Обороты меняются на соседнем транзисторе, при изменении оборотов на одном. Почему так ? Значит эта схема может работать только с одним Б.П. ? Или все таки есть возможность как то подключить от одного Б.П. ? Все таки хочется чтобы и улитка плавно регулировалась...



Re: Самодельные устройства автоматики для котлов.

Датчики для автоматики котла при любой системе циркуляции ставить куда я сказал.



Re: Самодельные устройства автоматики для котлов.

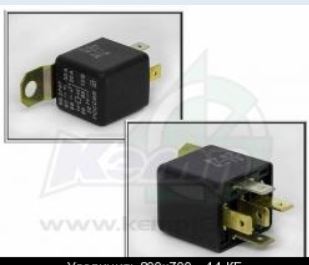

1.Двойной выключатель на фото (шесть контактов) 2. По реле: реле К1- его контакты К1.1, реле К2-его контакты К2.1, реле автомобильные



Re: Самодельные устройства автоматики для котлов.

Спасибо Вам ! Огромное человеческое !!! Теперь понятно Попробую собрать эту схему. Надеюсь в моем городе найдутся магазины с такими компонетами... Максимум что я сумел в своем котле это поставить датчик от ваза на дымоход, потом отключает питание насоса если печь потухла и остывает.



Re: Самодельные устройства автоматики для котлов.

Самое опасное и неприятное в котле, бывает масло переливаеться и начинает вытекать с лючка розжига. Наверное надо придумать какую нибудь ванночку с поплавком и контактом. Масло начинает переливаться, поплавок всплывает и замыкает, то есть нет лучьше размыкает цепь моторчика маслоподачи. И с вентилятором надува, как сделать так чтобы схема поняла, например что он не дует (заклинил, сгорел, крыльчатка отвалилась и т.д и т.п.) ? Как то предлагали в гофру встроить кулер комповский, при прохождении потока воздуха он крутится и на проводах его моторчика возникает потенциал. Далее его надо как то задействовать на релюшке. Есть потенциал, контакт замкнут - нету его вдруг, все контакт разомкнулся. Уважаемые электрики какя схема тут нужна ? И желательно попроще



Re: Самодельные устройства автоматики для котлов.

Кулер не пойдет- быстро "сдохнет"
Если мне не изменяет память то где-то здесь выкладывали схемку с датчиком пламени. Поищите на форуме если нет то в тырнете там всякого добра хватает



Re: Самодельные устройства автоматики для котлов.

датчик пламени саже немного покроется и небудет работать , наверное. Да помню схему выкладывали, но автор написал что чистить его от сажи приходится раз в за какой то период времени.



Re: Самодельные устройства автоматики для котлов.

Для того что бы он не покрывался сажей можно сделать воздушный заслон



Re: Самодельные устройства автоматики для котлов.

Как это ? У Вас такая схема работает ?



Re: Самодельные устройства автоматики для котлов.

На печах, каминах со стеклянной дверцей сделана доп. подача воздуха вдоль стекла для отвода тепла+ стекло не зарастает сажей(главное правильно направить воздух)
Нет, у меня нет такой схемы, так как очень плохо разбираюсь в электронике



Re: Самодельные устройства автоматики для котлов.

Действительно , идея ! Можно от инжекторной трубы взять трубкой поток и сделать что то подобное !



Re: Самодельные устройства автоматики для котлов.

Удачи



Re: Самодельные устройства автоматики для котлов.

приобрел пиролизный котел...для обогрева мастерской в гараже.... температура -должна быть постоянная, а свет ночами стали отключать.....так как вентилятор включается только при остывании котла и работает не постоянно, может, как источником питания воспользоваться аккамулятором 12 вольт....и всю автоматику переделать......когда пропадает 220 вольт? ПОМОГИТЕ, КТО МОЖЕТ
