Автоматика для самодельного котла на отработке

Re: Самодельные устройства автоматики для котлов.

Спасибо вам ! Сегодня же попробуем подключить как советуете ! Блин я так оплошался с ними !!!. Значит коричневый с оранжевым - надо соеденить вместе и как обычно зеленый с черным !!!! А я уже отдал БП знакомому ремонтнику. Надо будет сегодня же посмотреть.



Re: Самодельные устройства автоматики для котлов.

Разнообразие источников огромно.Лучше всего найти отрезанный разьем на 22-24 контакта и на нем найти контакт с двумя проводами.Это и есть обратная связь,их на плате и надо соединить.
Что на этикетке написано,как он называется, фирма изготовитель?



Re: Самодельные устройства автоматики для котлов.

Самый лучший по моему мнению блок на переделку в качестве регулируемого, это старые АТ блоки. У них выключатель питания есть, висит на проводе в цепи 220В. Дежурки нет, включение непосредственно по цепи 220В. Защит минимум, по току организована на токовом ТТ. Переделка сводитса к замене постоянного резистора в обратной связи 12В на переменник. Для увеличения мощи надо поменять диоды в цепи 12В на более мощные.
У самого такой три года трудитса в качестве подручного блока питания.



Re: Самодельные устройства автоматики для котлов.

Да это так. Но разнообразие схемных решений огромно. Мне как-то попался БП с обр. связью только по 5в. В любом случае для доводки БП для своих нужд нужно немного дружить с электроникой.



Re: Самодельные устройства автоматики для котлов.

Концепция у китайцев почти одна. Вот бренды, те умельцы, в некоторых схемам так наворотят! С такими блоками на переделку личше не связыватса.
Без знаний, или при не желании заморачиватса, самый лучший вариант это мощный траф, готовый (заводской) диодный мост QBPC5010 и оригинальный регулятор от вента. Плюс заслонка на всасе у вента для точной регулировки.
Далше идут вариации с линейным регулятором на двуй транзисторах, ну а потом всевожможные шим и регулируемые блоки питания.



Re: Самодельные устройства автоматики для котлов.

Полностью с вами согласен.



Re: Самодельные устройства автоматики для котлов.

1TOM1 - Спасибо за личное сообщение,тронут. Пока еще не совсем освоился с ответом,до сего времени только читал.
Как ни странно в Минске то-же бывает зима, и зимой бывает холодно и с этим как-то надо бороться.



Re: Самодельные устройства автоматики для котлов.

может уже была тема, ну вот... какие вентиляторы можно использовать еще кроме ваз 2108 с такой же ценой, но более удобные в нашем деле(потребление тока и шум, цена и т.д. серийные чтобы были)



Re: Самодельные устройства автоматики для котлов.

От иномарок, или любые улитки с током потрябления >3А. Хотя это условие те такое важное, если поигратса с дожигателем можно и маленьким вентом обойтись.



Re: Самодельные устройства автоматики для котлов.

по конкретнее (модель и т.п.)



Re: Самодельные устройства автоматики для котлов.

По конктетней : 159Viktor приводил ссилки в соседней теме
http://www.aliexpress.com/item/New-...r-Centrifugal-Fan-Cooling-Fan/1298306601.html
http://www.aliexpress.com/item/The-...ified-Fan-violence-cpu-cooler/1339519869.html
http://www.aliexpress.com/item/DELT...ged-high-speed-fan-cooling-fan/935680444.html
По авто вентам: у самого атоит от GOLF-2, не раз уже писал.
Надо на разборка шарить, иногда поподаютса в идиальном состоянии и цена просто сказка.



Re: Самодельные устройства автоматики для котлов.

Четвёртый пункт звучит не очень. Можно только на совсем обесточить маслонасос. Иначе при остывании процесс повторитса и есть вероятность "баха". Если это думаетса использовать с комповым БП, то при переходе с одного напряжения на другое есть вероятность срабатывания защиты БП.
И не многовато подовать на маслонасос 12В?
В этой ветке есть схема, пост 96. Описание от aleksolejn1975 пост 97. Тумблер розжига и контакты датчика пламени убрать.



Re: Самодельные устройства автоматики для котлов.

1TOM1 каким образом реализована автоматика у вас?



Re: Самодельные устройства автоматики для котлов.

Вот по этой схеме: http://www.termoportal.ru/picture.php?albumid=139&pictureid=1230

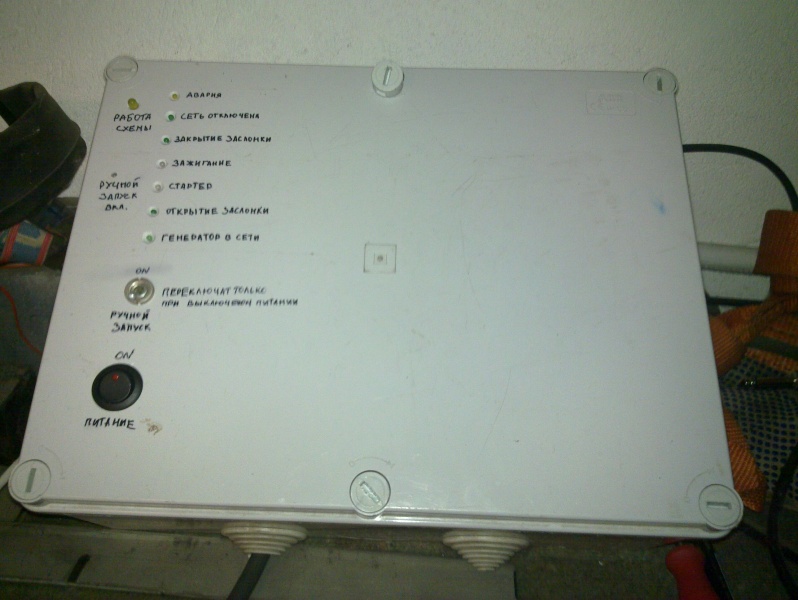

Только нет защиты от проподания сети ввиду наличия генератора с авто запуском. Времени работы котла без подачи масла хватает на полный цикл запуска генератора.
Блок питания регулируемый, поэтому зарядка акума упрощена до одного резистора и диода, которые подключены по минусу. Убраны диоды VD1, VD13 по питанию. Ток зарядки ограничен до 100мА. Свет у нас не часто отрубают. На блоке выставлено напряжение 15,2В, этого хватает для зарядки такой схемой.
На выходе регулятора насоса подключен вольтметр.



Re: Самодельные устройства автоматики для котлов.

Это просто космос!



Re: Самодельные устройства автоматики для котлов.

ребят посмотрел видосики

как у них реализована регулировка температуры в контуре не могу понять



Re: Самодельные устройства автоматики для котлов.

По первому видео все ясно - наш человек . Описание есть на форуме . Кто следит за новинками - тот знает . Второе видео - копирайтеры . Они хорошо разбираются в теме , регулярно сидят на форуме , внедряют передовые решения ,глупых вопросов не задают . Они делают . Секретов не выдают , а продают готовые образцы :mdaaa:. Результат - на видео .



Re: Самодельные устройства автоматики для котлов.

Хорошо что хоть не кричат и не рекламят как некоторые- во все лицо, эт мол- моя собственная разработка и работает она уже лет 5. прошло пол года.... А он в захлеб- ДЕСЯТЬ лет пашет агрегат МОЕЙ разработки



Re: Самодельные устройства автоматики для котлов.

Я только сегодня зарегистрирован на этом форуме и то после того как увидел эти видео. Ткните носом в описание пожалуйста.



Re: Самодельные устройства автоматики для котлов.

Просто ткнуть не сложно . Но это будет медвежья услуга . Хотелось бы , что бы вы и теорию почитали , изучив интересуемые темы ....
