Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Я проблему подачи, наддува и обдува решил так. В восторге!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Хорошо получилось. Какие внутри потрошки? Хотелось бы увидеть схемку.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Поддерживаю, поделитесь схемой.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Транс: ОСО-0,25 220/12. ШИМ-регуляторы у насоса и карлсона: NM-4511 Мастер-Кит, нужно играться с номиналами у С2 и С4 по схеме, чтобы снизить писк на моторах. Силовой низковольтный блок: кулер+разрезанный пополам, для развязки, радиатор от старого компа. На каждой половинке диодный мост KBPC DC и полевик регулятора. К радиаторам крепится плата. На ней диодный мостик кулера RB 157(W10) с диодом. Также два сглаживающих кондера 10.000мкф/50в и два диода д242а паралельно нагрузке. Всю схему разместить не смогу, скорость никакая и не умею



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Типа отмазался.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Че за кит такой, от чего или где купить можно?
С кандерами как играться? Ставить больше или меньше? Какие были родные и на какие заменены?
Ну хоть можно как-то сфоткать нутро со всех ракурсов, а то непонятно.
Хочу такую волшебную коробочку.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Яндекс-поиск тебе в помощь дружище. Всё найдёшь про Мастер-кит.:-)



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Поделитесь схемой

Есть фото схемы, 250 КБ. Как вставить? Ткните ламера мордой!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Схема "питательной станции" для печи на отработанном масле.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Если не секрет, то какие же всё таки конденсаторы были установлены для устранения писка.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Подобных "станций" сделано три штуки. На первой писк был минимален при С2=2,2нФ, С4=22нФ. На второй С2=1,5нФ, С4=30нФ. На третьей номиналы не менялись вобще. Мастер Кит ВМ4511 продается уже спаяный, у NM4511 детали "рассыпухой", поэтому паял навесным монтажем, под заранее купленный мотор-редуктор. Устанавливал МР на минимальные обороты, методом "научного тыка" менял кондеры, слушал. Если звук устраивал, переносил на плату. Так как я простой "пальщик", теоретически такой разброс объяснить не могу. Замечено: основным "пискогасителем" служит сглаживающий конденсатор 10.000мкф*50в, при попадании номиналов у С1 и С2 в цель, он меняет писк на приятный низкочастотный рокот.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Ещё один вопрос . На транзюк радиатор ставил или нет. У меня с радиатором греется реально. А производитель пишет, что радиатор фактически не нужен, что там все рассчитано.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Производитель прав, НО, при управлении лампами накаливания. У нас нагрузка индуктивная, греется так, что олово на ногах у полевика плавится. Выход: диод паралельно нагрузке, "стрелкой" к плюсу питания, как можно ближе к транзистору (на схеме обозначен), у меня Д242. Если диод исправен и размещен правильно, полевик на всех режимах ХОЛОДНЫЙ, но у меня на радиаторе. Эт так, чтоб перебдеть



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Zhuk043

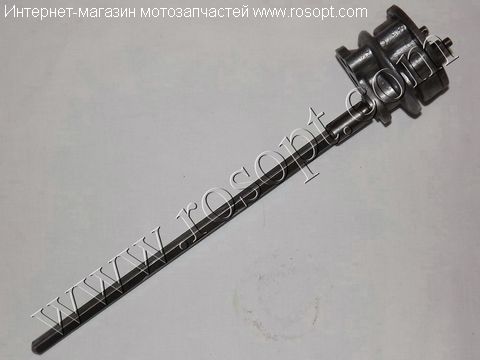

А какой насос там у тебя стоит? На малых оборотах капает. С жигулёвским даже на таких оборотах льётся, а у тебя капает.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

От мотоцикла "Урал".



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

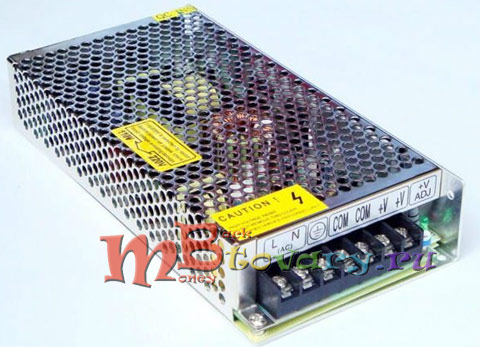

Коллеги! Прошу помощи. Будет ли работать моя схема с данным блоком питания и такой схемой подключения в режиме 24 часа в сутки?

(Характеристики БП из интернета: "Блоки питания предназначены для питания различной аппаратуры, светодиодных и галогеновых ламп и прочих целей, требующих постоянного напряжения 12 вольт.
Блоки питания выполнены из современных элементов на основе передовых технологических решений и имеют очень высокий КПД, близкий к 95-100%. Они оснащены различными системами защиты от перегрузки и короткого замыкания.

Блок питания имеет следующие параметры:
Входное напряжение: 110 – 240 Вольт 50 Гц
Выходное напряжение: 12 Вольт
Максимальный ток нагрузки: до 20 Ампер
Рабочая температура и влажность: -10 ° C-50 ° C; 15% - 85%
Размеры: 20cm * 10cm * 5cm (L*W*H)
Вес: 0,6 кг.)



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Да, будет работать, если еще и в холодном месте поставить :)

Ну и резисторы вентилятора надо под обдув ставить.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Уважаемые спецы, тут у некоторых господ проскакивало, что в качестве источника питания используются БП от компа, тоже хочу его применить, но вот с регулировкой скорости наткнулся на такую переделку БП, как думают спецы электронщики?
Power supply on ATX
С уважением, Иван.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Привет! Скажите, что Вас смущает, товарищ? Не 7$ же! Источник от компа в 500 Вт решит все ваши проблемы. Проверено. При этом прекрасная защита от перегрузок. Делайте как написано и делитесь!
