Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Значит я неверно представлял работу вентилятора. Спасибо за науку!
Будем экспериментировать.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Коллекторные электродвигатели хорошо переносят такие регулировки.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Благодарю .



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Сегодня роясь в барахле нарыл проточный водонагреватель атмор (тэны сгорели), а автоматика осталась.
Автоматика состоит из геркона и реле, правда реле на 220.
Идея проста- поплавок, а на него магнит, а через реле на маслонасос. Сейчас воплощать в жизнь не буду-повсякому случаю на этой печке.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

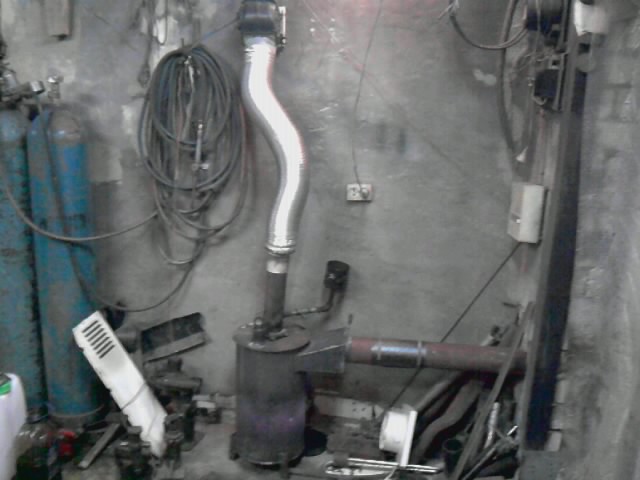

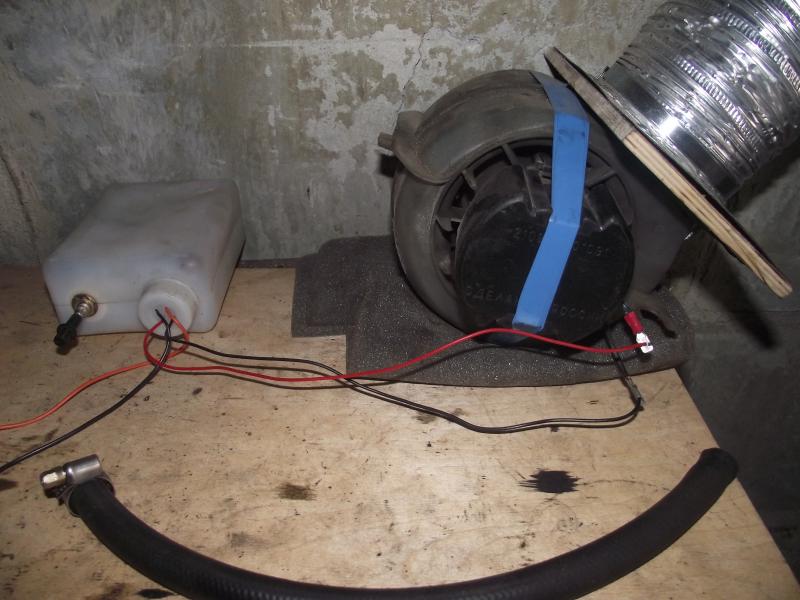

Купил маслонасос ВАЗ 01, двигатель стеклоочистителей заз, транс - фильмоскоп 6 вольт+диодный мост. Холодное масло качает огого ,ну в смысле с большим избытком. Печь из газ балона. Не подскажете, долго ли продержится движок. Работал около часа, не греется, а от зарядного и качает больше раза в 2-3 и греется.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Как правило, моторчики редко сгорают (там отпаиваются щётки и прочая лабуда), во вторых - мотор стеклоочистителя имеет две скорости.
Чтоб качал меньше, помимо вольтажа он должен работать на обмотке малой скорости, а если он закачивает масла в 2-3 раза больше чем надо, я бы поставил реле времени................



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Во вторых:
Что именно было куплено.
Мотор-редуктор стеклоочистителя или мотор?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Покупал маслонасос, а мотор редуктор у меня был. Спасибо за ответ, с электротехникой у меня не сложилось ни бум-бум . А лишнее масло через тройник краником обратно, кажись как у F8888, мне так проще . Дальше домашней электропроводки я ни гу-гу.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

HELP. Никак не получается у меня дружба с БП от компьютера. 300 ватт. Выпаял все провода, оставил только желтый, красный , черный. Зеленый спаял с черным. Нет ни 12, ни 5 вольтов. Нагрузка вентилятор ваз-08. Ткните меня, что не так. Может я не тот БП взял?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Такая же проблема была: штекера с дуру все обрезал, а потом давай запускать - тоже не мог.
Потом на отрезанный штекер глянул и понял - один оранж и тоненький кор соединил и все поехало.

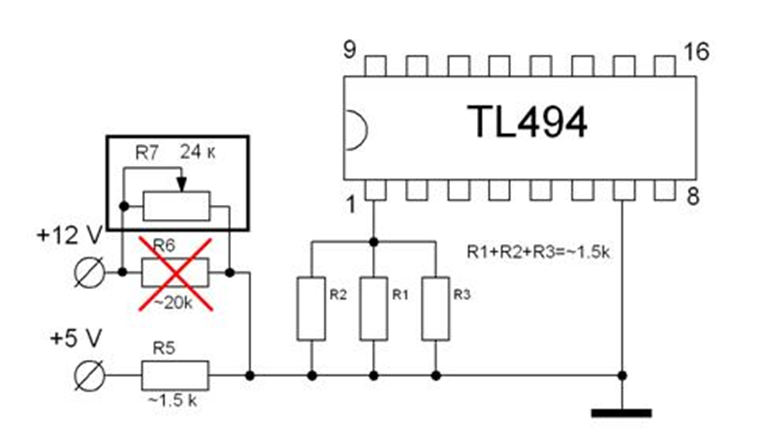

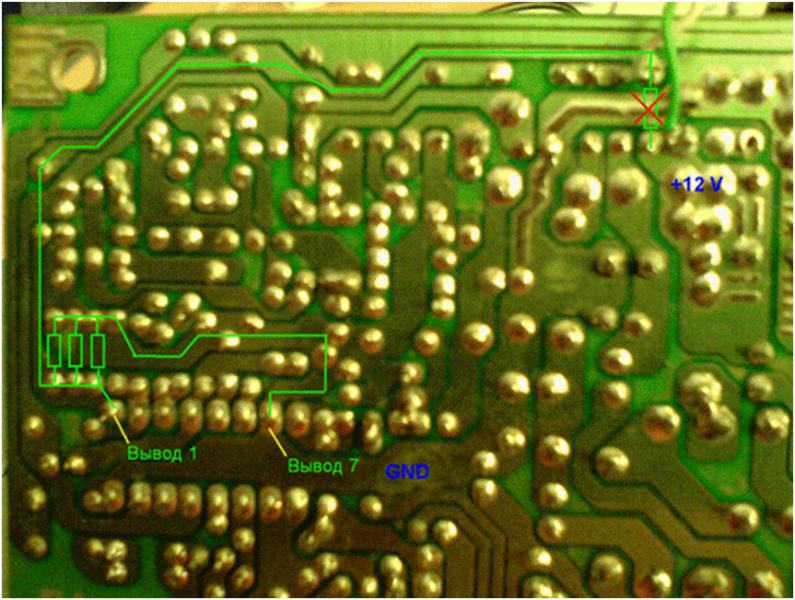

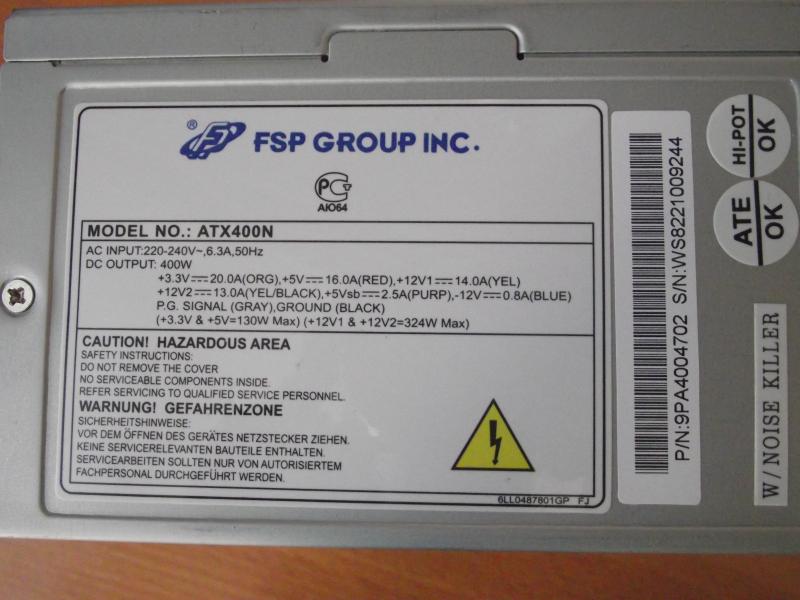

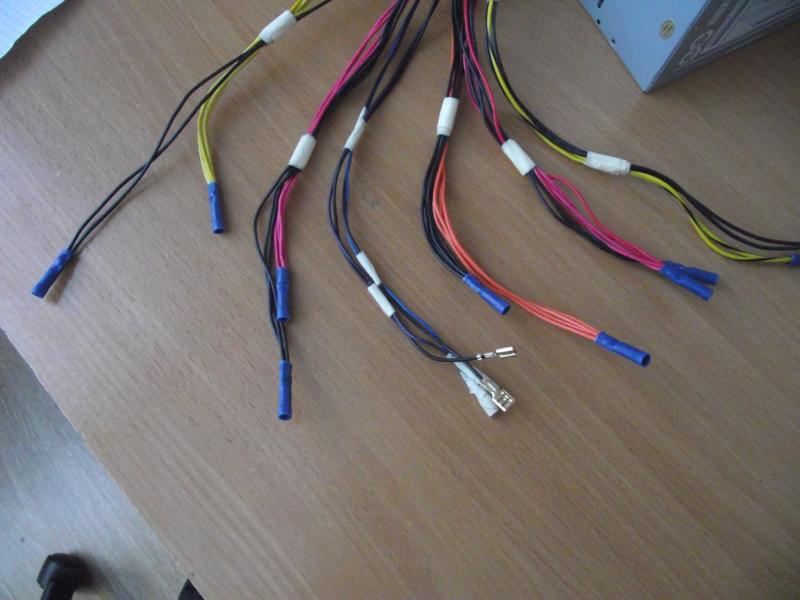

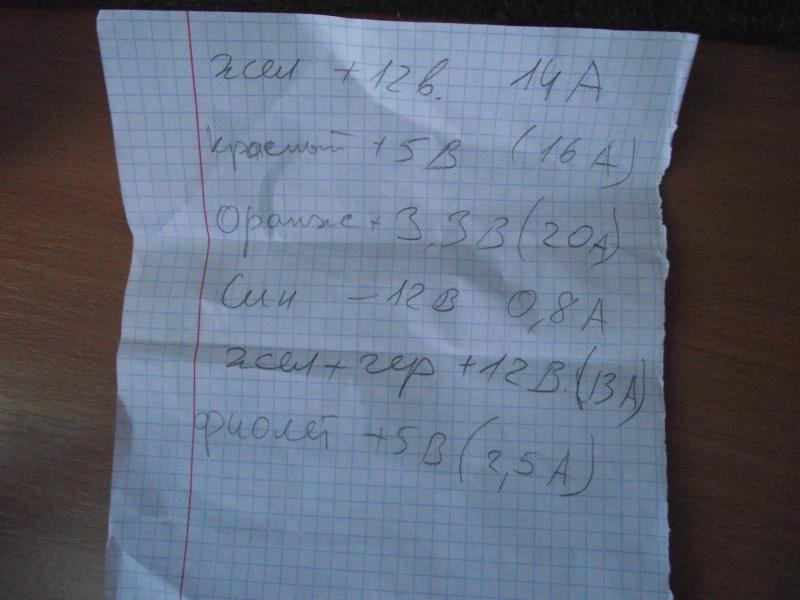

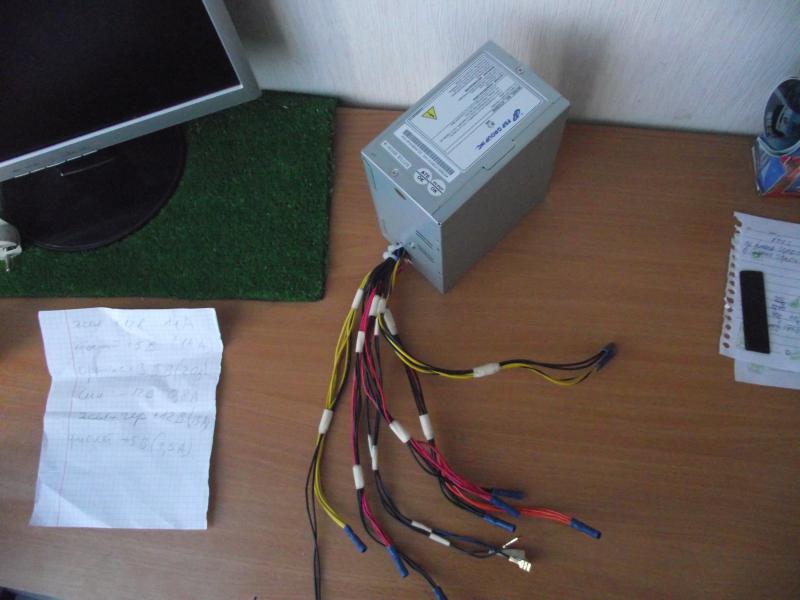

Блок АТХ400N покупал с рук за 400р, вент 12см, зел с чер тоже соеденен. На концы сделал штекера пока авто. Жел+12в(14А), Красный+5в(16А), Оранж+3,3в(20А), Син-12в(0,8А), Жел с Черн+12в(13А), Фиолет+5в(2,5А). Вот такой расклад получился. Синий оставил - хочу попробывать на моторчик от дворников. Там на насос обратное движение надо, но ампераж маленький, боюсь не выдержит.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

-12В использовать не советую. На минусовых линиях дохленькие диоды стоят. Есчо блоки не очень любят пусковые токи, часто на включеном блоке срабатывает защита при подключении вента. Характерный признак срабатывания, это дёрганье вента в момент включения блока. Отключение защиты происходит автоматически, после разрядки конденсаторов фильтра БП, через 5-20сек.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Еще вопрос - после таких манипуляций бп без нагрузки запускается, или только под нагрузкой?
И тоненький коричневый на что идет? у меня такого цвета нет.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Бп без нагрузки запускается, а провода могут быть другие по цвету, китайцы подлянки делают. Посмотри на своем блоке колодку.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

По БП поясните еще раз.
Зеленый ( P.G.) - запаиваем на массу,
Фиолетовый (+5v sw 2A ) -?
Серый (PS-ON REMOTE ) -?
Белый (-5v 0,3A ) -?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

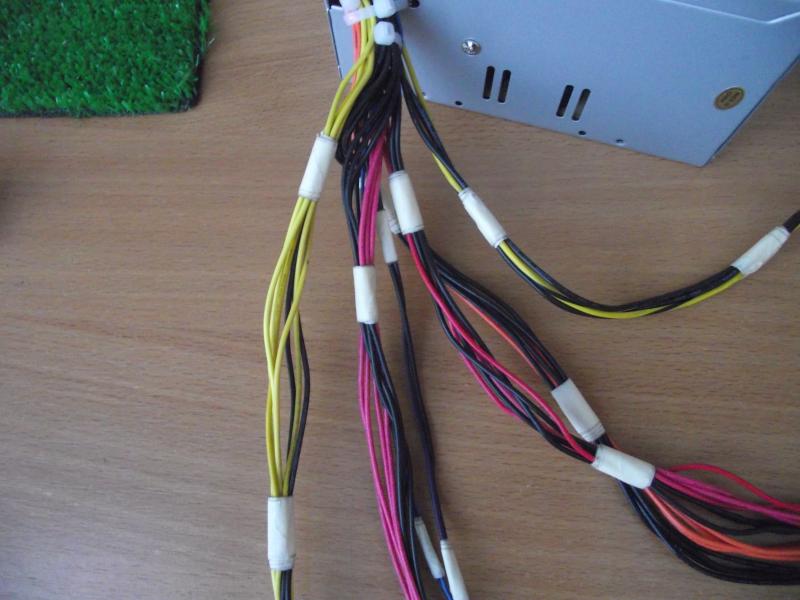

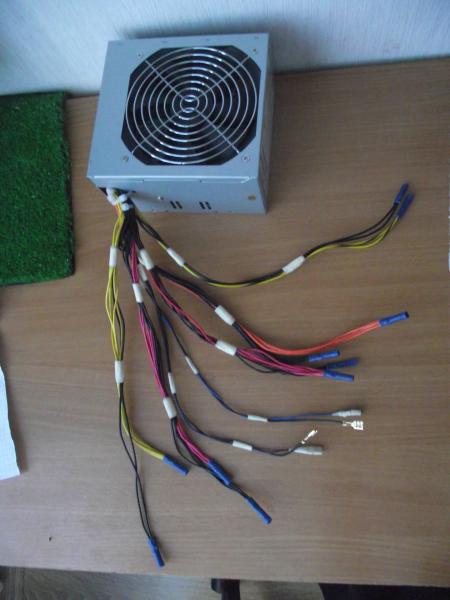

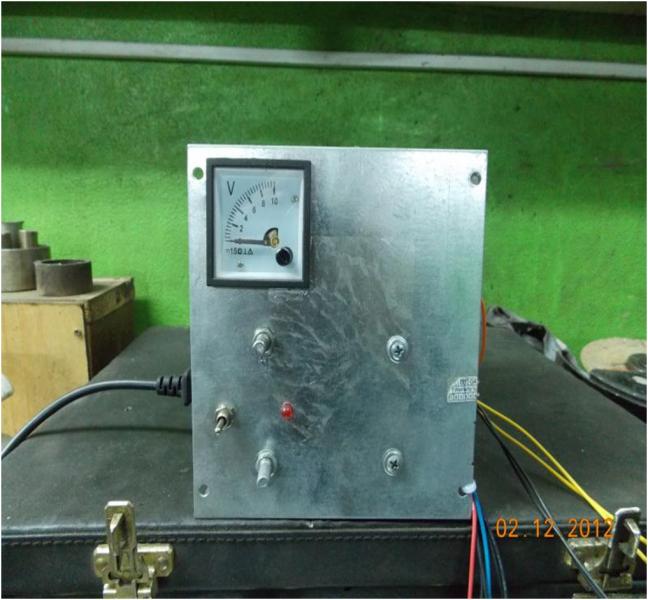

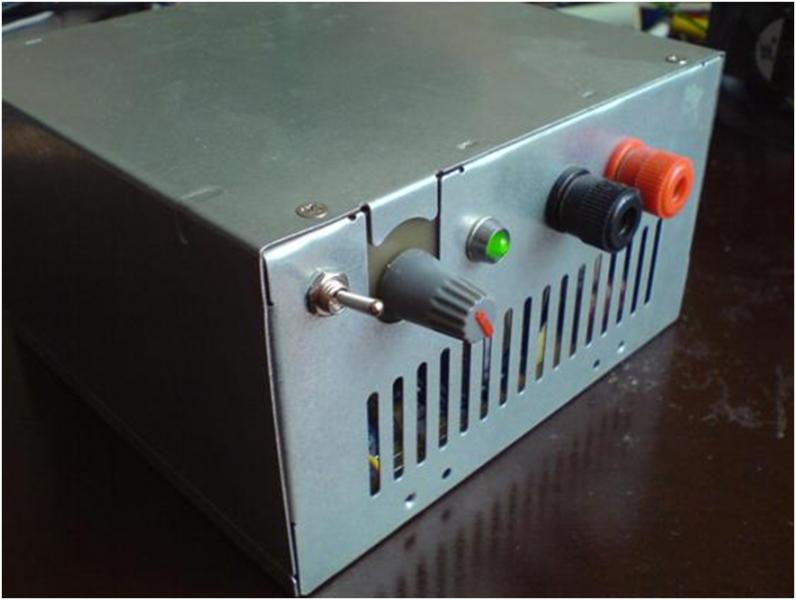

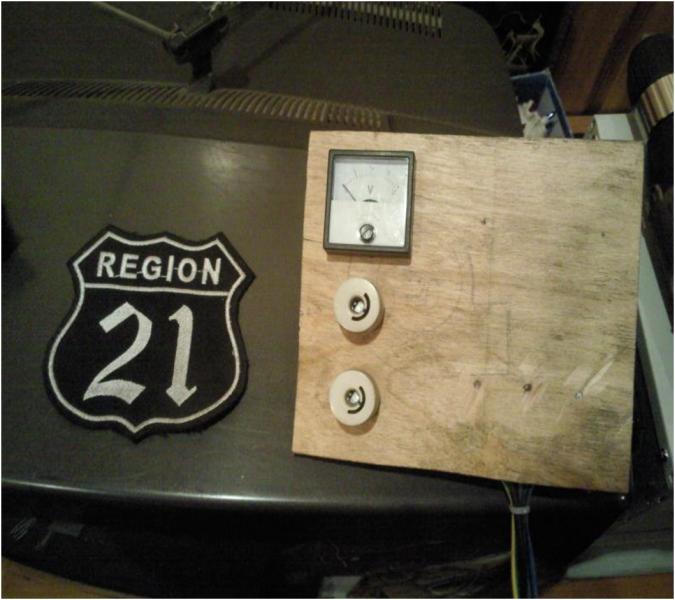

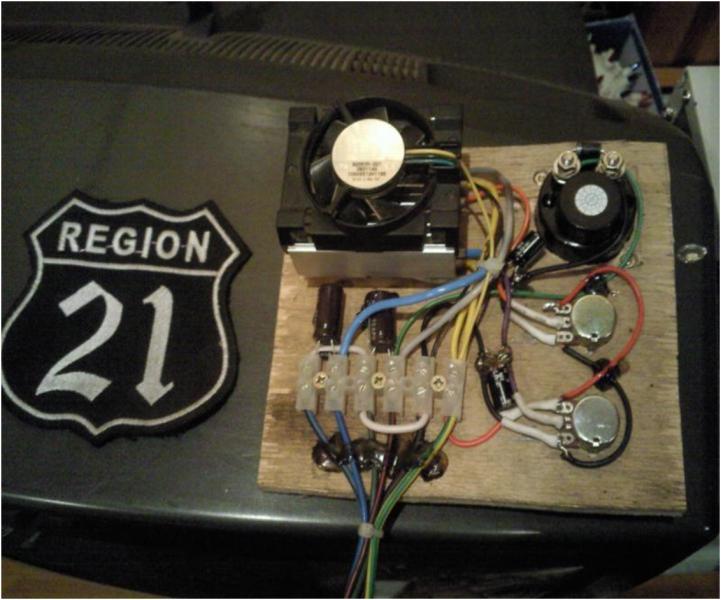

Вот мои фото.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Как наружные провода разводить - это все понятно. Вопрос в другом. БП не запускается. Для того, чтобы его запустить без материнки, есть нюансы. Первый нюанс -это зеленый провод спаять на массу ( черный ). БП все равно не запускается. Вот я и спрашиваю - что делать с моими фиолетовым и серым проводами.

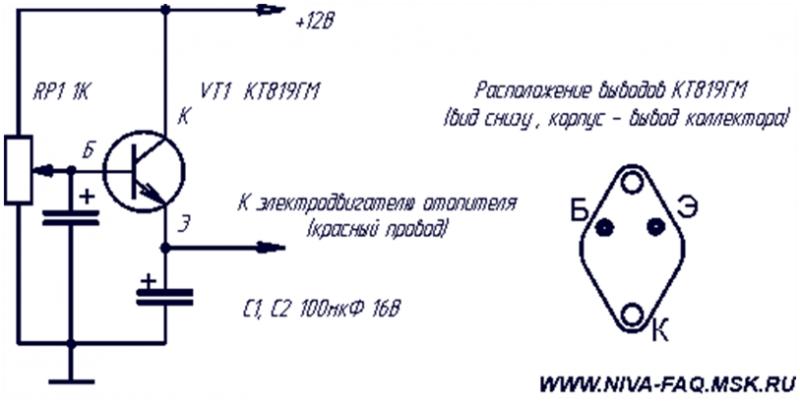

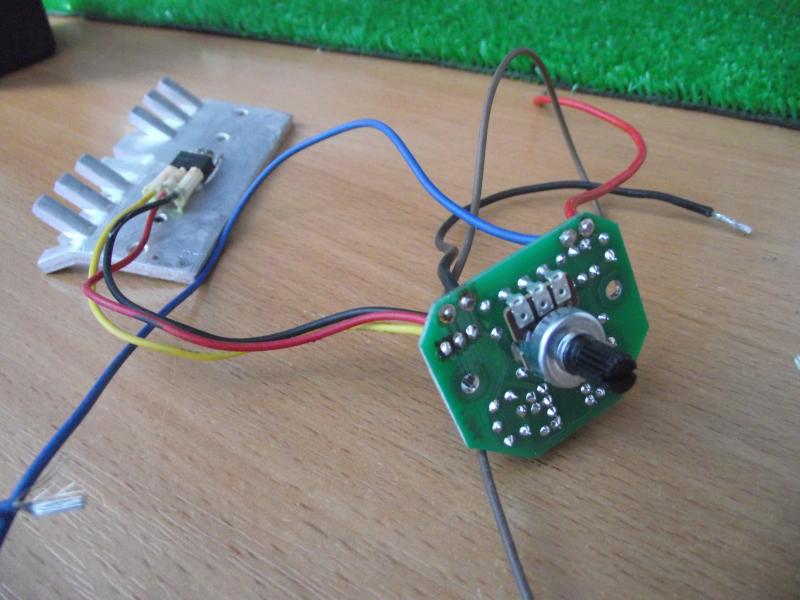

И еще на фото два шима. Первый простой, второй посложнее. Который из них лучше в работе? На втором плата не самодельная. Откуда?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

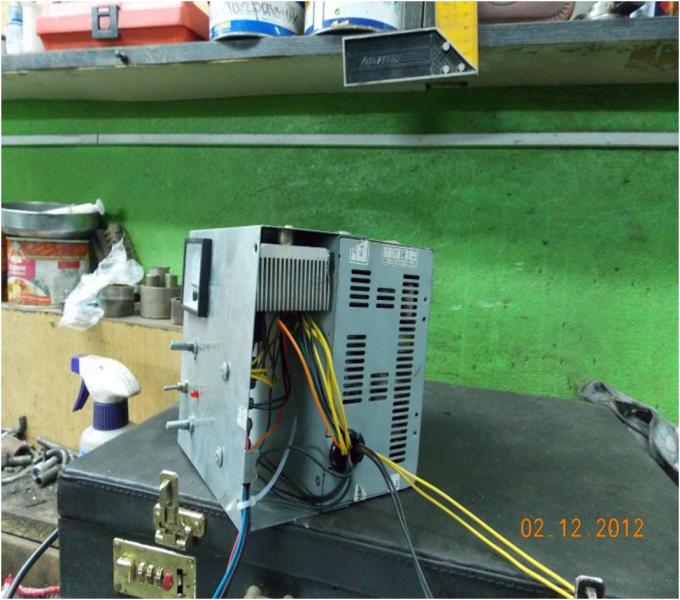

Запитан от аккумулятора.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

ШИМ-регуляторы у насоса и карлсона: NM-4511 Мастер-Кит, нужно играться с номиналами у С2 и С4 по схеме, чтобы снизить писк на моторах. Силовой низковольтный блок: кулер+разрезанный пополам, для развязки, радиатор от старого компа. На каждой половинке диодный мост KBPC DC и полевик регулятора. К радиаторам крепится плата. На ней диодный мостик кулера RB 157(W10) с диодом. Также два сглаживающих кондера 10.000мкф/50в и два диода д242а паралельно нагрузке. Подобных "станций" сделано три штуки. На первой писк был минимален при С2=2,2нФ, С4=22нФ. На второй С2=1,5нФ, С4=30нФ. На третьей номиналы не менялись вобще. Мастер Кит ВМ4511 продается уже спаяный, у NM4511 детали "рассыпухой", поэтому паял навесным монтажем, под заранее купленный мотор-редуктор. Устанавливал МР на минимальные обороты, методом "научного тыка" менял кондеры, слушал. Если звук устраивал, переносил на плату. Так как я простой "пальщик", теоретически такой разброс объяснить не могу. Замечено: основным "пискогасителем" служит сглаживающий конденсатор 10.000мкф*50в, при попадании номиналов у С1 и С2 в цель, он меняет писк на приятный низкочастотный рокот. Производитель прав, НО, при управлении лампами накаливания. У нас нагрузка индуктивная, греется так, что олово на ногах у полевика плавится. Выход: диод параллельно нагрузке, "стрелкой" к плюсу питания, как можно ближе к транзистору (на схеме обозначен), у меня Д242. Если диод исправен и размещен правильно, полевик на всех режимах ХОЛОДНЫЙ, но у меня на радиаторе. Мастер Кит покупал в магазине 330р ,второй по проще Трнзист 50р, радиатор 40р, резист 50р и конд по 3р, на фото с моториком вся эта схема в коробочке из-под масла, 0.5 радиатор без кулера нет необходимости пока. Все ост с форума и нета. Эту схему уже выкладывал, конечно ШИМ лучше, но эта проще, вместо кт819гм я поставил кт819г, приладил к радиатору совместно с кулером, т.к. надо и воздух и масло регулировать, этих схем две. Со щитка управления выходят 6 проводов + и - питание12в.; +- масло; +- воздух, на масло стоит вольтметр, который показывает напругу на мотор-редуктор, к примеру у меня 5в. - 1л\ч и т. Все это есть здесь http://www.termoportal.ru/forum35/thread812.html или через поисковик забей, у меня образования нет, сам потихоньку дохожу. И самое главное, что спрашивал у меня, тоже не запускался, когда соединил зел. и черн., а потом на колодку отрезанную глянул и увидел, что к одному оранж. присоед. кор. Вот и все ,соед и заработало. Вот и все. Может блок не рабочий, может лампочку на 12в к жел. подкл и блок попробовать вкл, как с нагрузкой типа.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Серый (PS-ON REMOTE ) соединить с черным.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Как запустить блок питания компьютера для проверки? : Все о ремонте, тонкой настройке Windows 7 и других осей!,
http://www.ra4a.ru/publ/bloki_pitanija_i_zu/kak/12-1-0-1014 http://sebeadmin.ru/kak_proverit_blok_pitaniya.html
http://userwords.ru/2012/01/blog-post.html
