Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Мне кажется проблема в другом, воспламенить масло можно и разогретой свечой, например намотать на нее немного асбестовой нити, так чтоб она пропитывалась маслом, такой факелок будет воспламеняться быстрее поскольку не будет греть все масло в чашке, но куда ее девать в процессе горения?
К примеру электроды в искровой системе можно расположить в основании факела горелки, так, чтоб искра прошивала факел, тогда они не будут непосредственно в пламени и проживут подольше, но ими не поджечь отработку.
Газовая горелка то же не подарок, нужно контролировать ее саму, воизбежание взрыва накопившегося в печи газа.
Система с подогревом части масла свечой, с последующим поджигом искрой, сама по себе довольно сложна и появляется вопрос о ее собственной надежности.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Доброго дня-суток ! Подскажите кому не тяжело, пожалуйста! Сам в электронике почти 0 и с братом пробовали собрать схему для регулировки ураловского маслонасоса с москвичевскими ДВОРНИКАМИ .Собрать-то собрали, но не нравится мне плавность регулировки и транзистор греется как собака! Брат предлагает поступить проще- перебрать трансформатор с выводами через один два вольта. В связи с этим вопрос-в каком диапазоне наиболее важна регулировка вольтажа ? Например с 5 до 9 вольт выводы через один вольт, а дальше до 12 вольт через два вольта - примерно так нормально или как лучше?Или вообще все через один вольт???

Заранее спасибо!С уважением Эрвин.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Но надо же что-то делать, не махать же все время очередной модификацией факела. Запускал новую конструкцию, и за весь день так и не получилось. Следующий день ушел на схему розжига на газе. Если уверенно и безопасно работают целые отопители на газе, тогда почему не возможно применить простую, надежную, подстроенную под наши потребности схему в качестве первой разогревательной ступени? Мне кажется возможно. Да и не кажется, а я почти уже сделал, и скоро представлю на ваш суд. И наверняка есть другие работающие не очень сложные конструкции.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Легче поставить транз. на радиатор. У накального транса оставь сетевую обмотку 220 и вторичную 6,3 вольта, а дальше не разбирая железа добавляй в окно по 3-4 витка любого изолированного провода с расчетом на ток не менее 2 ампер.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

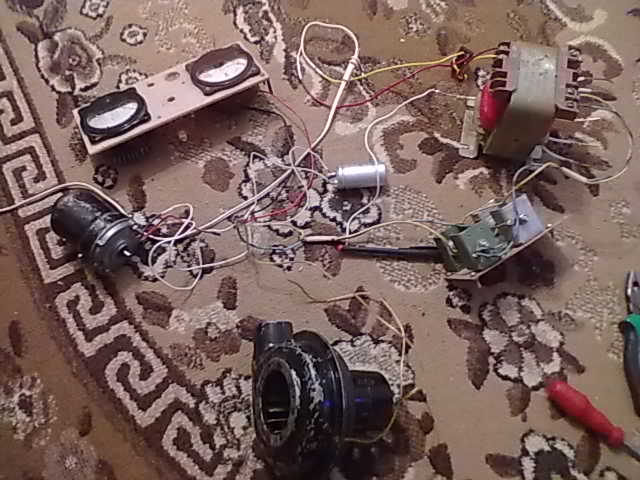

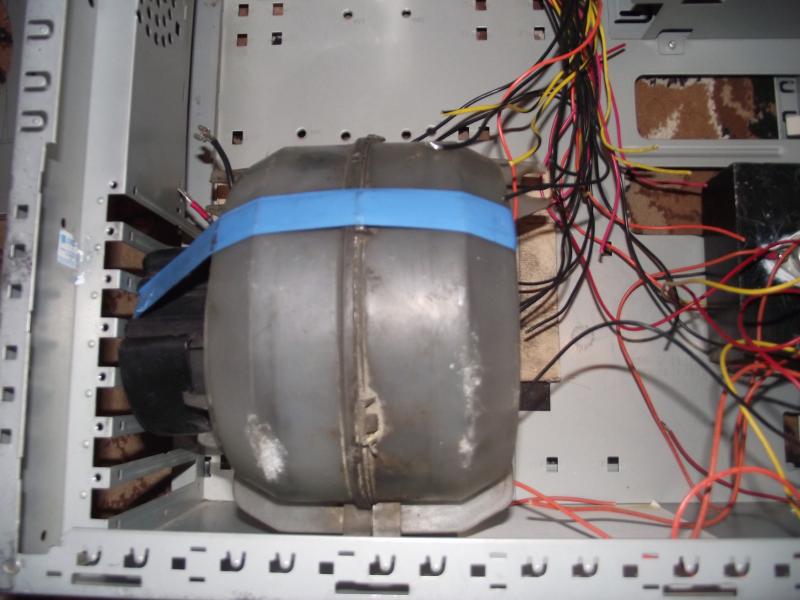

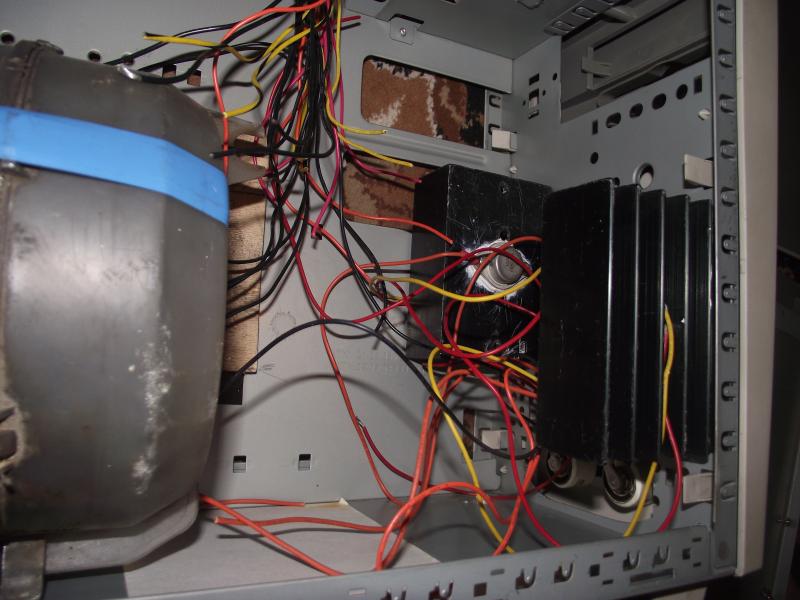

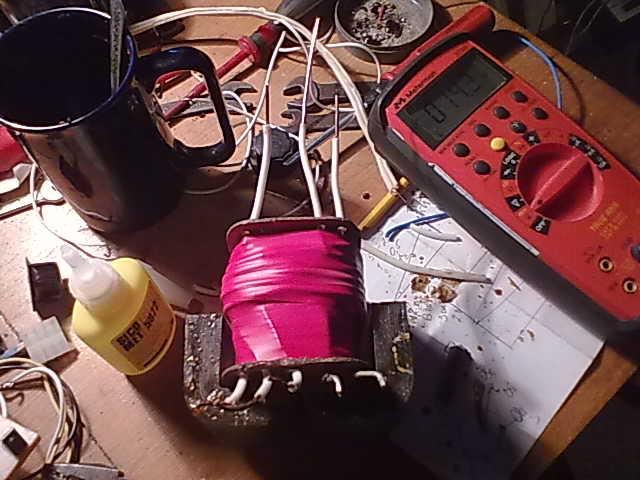

Доброго дня суток всем форумчанам!Вот сегодня Сам, под редким присмотром брата, перемотал трансформатор!Выводов получилось 9 штук, примерно -6,7,8,9,10,11,12,13,14. Думаю этого хватит для плавности регулировки маслонасоса УРАЛ. Диодный мост пока сделал только один, ну брат поищет ещё 1 комплект!Для второго двигателя поддува спаяю попозже - времени не хватило!Первое моё самостоятельное устройство из проводов!!!Теперь только нужно найти коробушку какую-нибудь, чтобы это всё туда затолкать:mdaaa:.Мост диодный мощный, так что параллельно можно будет пользоваться как зарядником для аккумулятора. Амперметр тоже поставлю к вольтметру. Фото прилагаю! Просто (КАК в золотых яйца чингисхана )ему тупо хотелось похвастаться!Такое собрать для меня, как в космос что нибудь запустить!В общем потихоньку иду к намеченной цели.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Некоторые используют в качестве диодного моста " подкову" выпрямителя любого генератора (например ВАЗ) . Там и радиатор уже есть , и ток приличный выдерживает



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

А некоторые оставляют всего один относительно мощный диод и сглаживающий конденсатор, и все регулируется не хуже, чем на микросхеме с частотно импульсным управлением.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Всего один относительно мощный диод и сглаживающий конденсатор.
Схемку набросай. Плиз.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

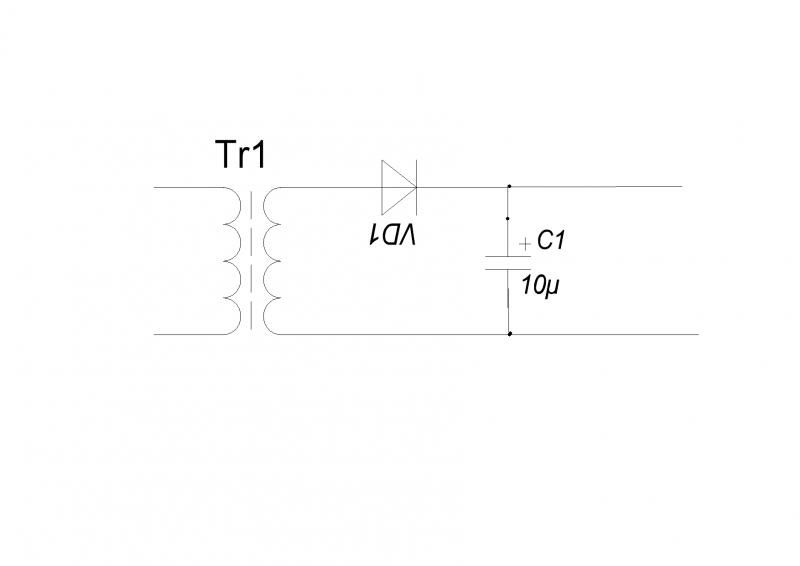

Где-то так
:mdaaa:Емкость кондера чем больше, тем лучше.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Ну для эл.мотора пойдет. Полупериод сглаживает конденсатор. Напряжение будет ниже. А сам трансформатор греться не будет ? Т.к. нет обратного полупериода.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Неее, не так
Напряжение будет выше, чем при двухполупериодном выпрямлении на величину падения на диоде, т.е., приблизительно 0.7 вольта. Трансформатору по барабану какая схема выпрямителя, лишь бы величина нагрузки по току не превышала расчетную. Почему для электромотора? Однополупериодное выпрямление совсем не редкость в электронике. Раньше для уменьшения уровня пульсаций довольно часто применялись сглаживающие дросселя, а точнее LC цепочки(фильтры), сейчас вполне справляются полупроводниковые стабилизаторы, или импульсные преобразователи.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Не пинайте сильно, но у меня в тамбуре на 220~ по этой схеме стоит лампочка. Так она горит вполнакала, да еще и моргает.
Будет выше, чем при двухполупериодном выпрямлении- не сразу заметил.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

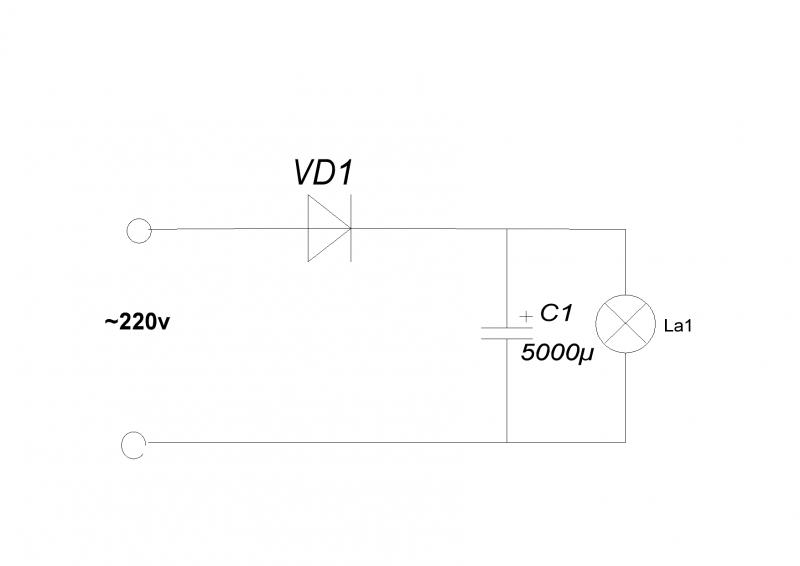

Попробуй сделать так и посмотри на свою лампочку



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

На моторе пульсации заметны будут , это не лампочка , ток потребления больше



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Доброго дня суток всем форумчанам!!Как начать, даже и не знаю.В общем продолжаю моё детище (маслонасос с управлением).

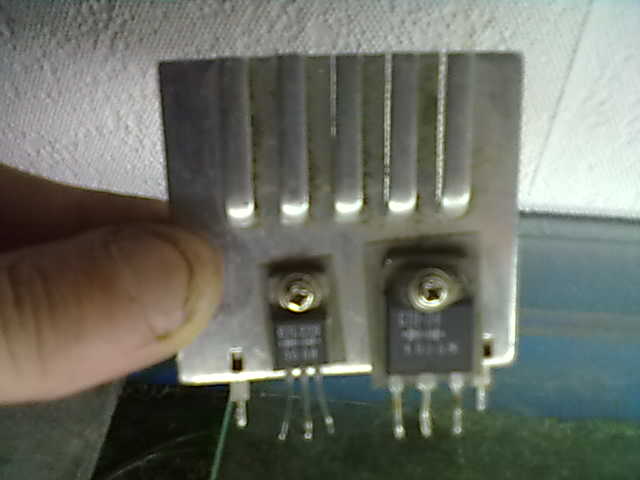

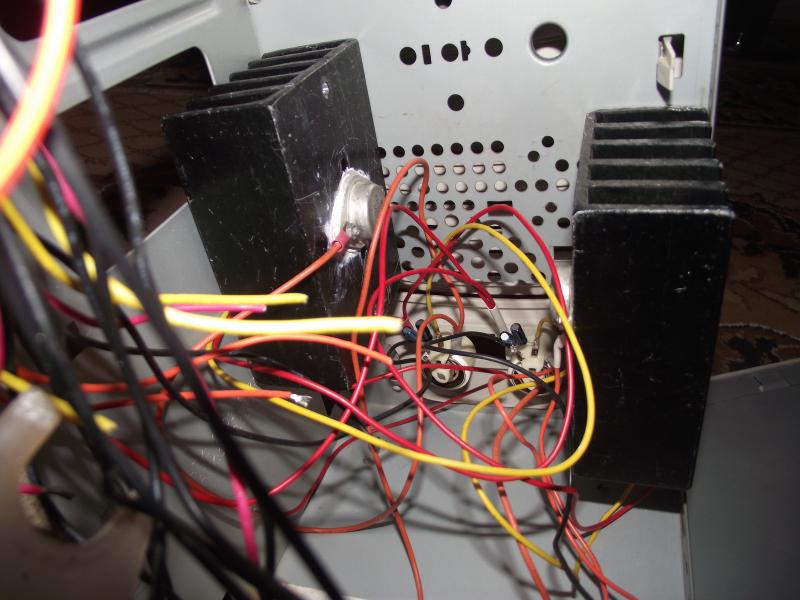

Пока брат ищет диоды, я решил изготовить радиаторы к ним. Под руки попался разбитый блок питания от компа старого. И в нем пару радиаторов , выпаял их и увидел, что там вроде и стоят какие-то диоды!Обьяндексил что мог, часа два потратил и понял только то, что это и есть диоды а на сколько вольт и ампер бог его знает! По буржуйски есть информация, НУ и я деревянный , шарил бы в диодах мож и так понял бы!В от и хочу спросить у Вас - можно ли с этими диодами спаять диодный мост для (дворников от москвича). По вольтажу 14 вольт они потянут и ампер наверно10 там 11. Фото прилагаю. Не хочу, чтобы они сгорели, тогда когда в коробочку все засуну. Потом может савдеповские диоды и не влезут! И брата с обещанными диодами тревожить не хочу - не удобно!Качество фото плохое - извините . Так напишу-На одном написано CTL 22 S и ниже значок диодов и 16 08. На втором CTB-34 значок и ниже диодов и 1528M. Просто обидно будет: раздербаню, а потом окажется, что они как раз в ёлочку- были !Да и компактно было бы!Не пойдут тогда, буду савдеповские ждать!
Заранее благодарю!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

CTL22S datasheet and application note, data sheet, circuit, pdf, cross reference | Datasheet Archive -- CTL22S
CTB-34 Datasheet pdf - Schottky Barrier Diodes (Center-tap) 40V - Sanken --- CTB34

Первый, так называемый ULTRA FAST 200В 10А, поскольку там два диода ,могу ошибаться.
Это похоже общий ток, то есть 2*5А.
Второй диод с барьером шоттки, 40В 15А. Применение в схемах с выраженной индуктивной нагрузкой не желательно.
По размеру напрашивается, что токи указанны для одного диода.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

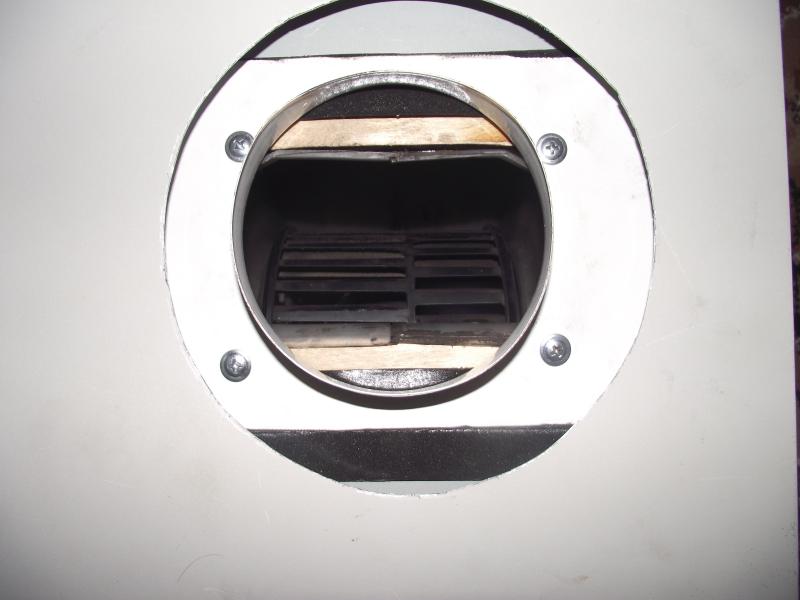

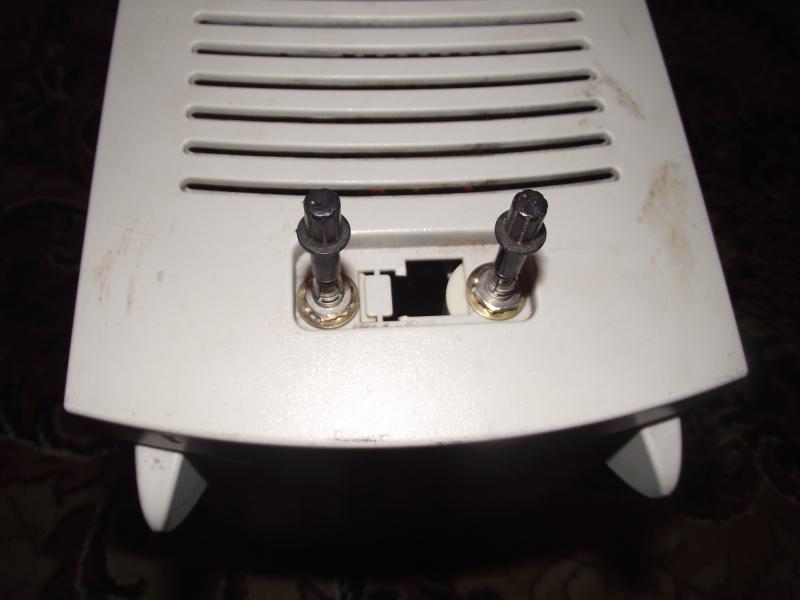

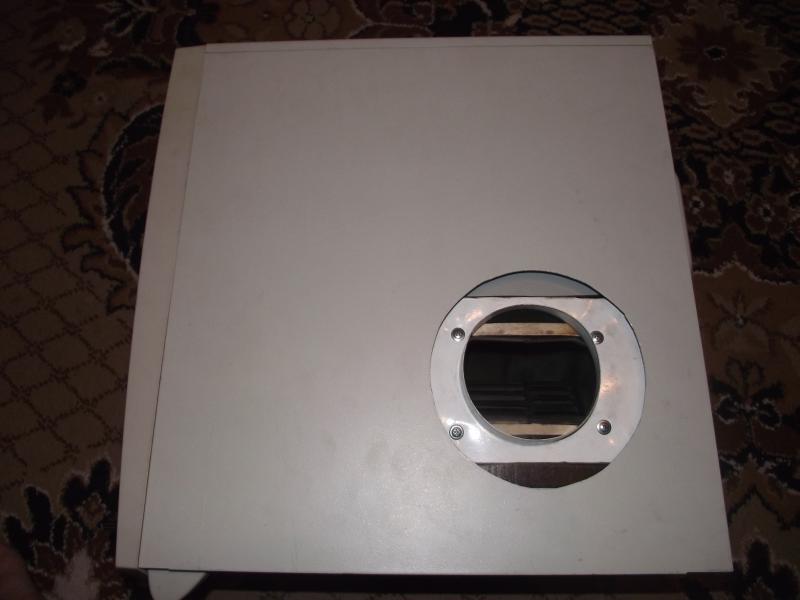

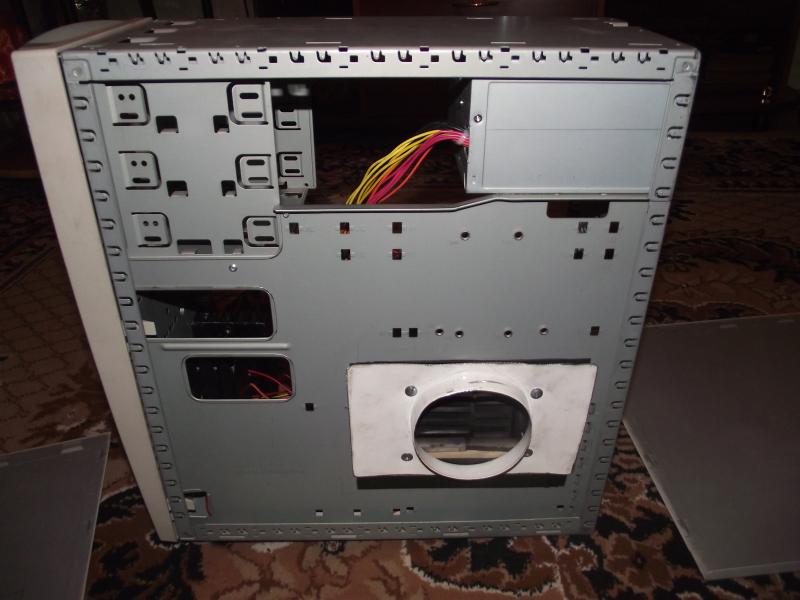

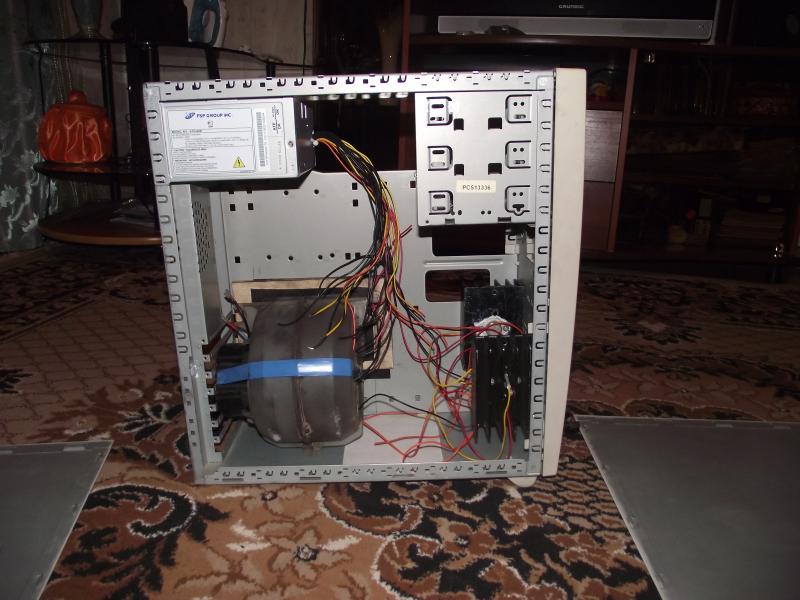

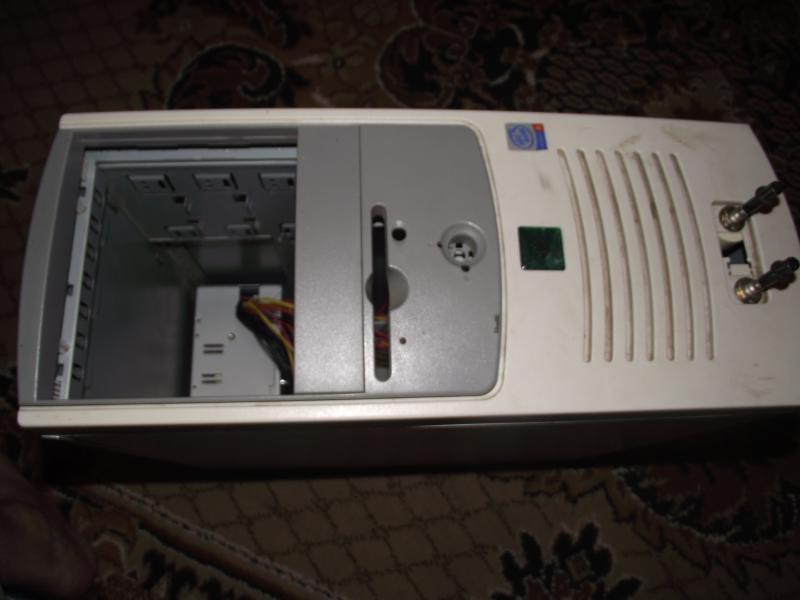

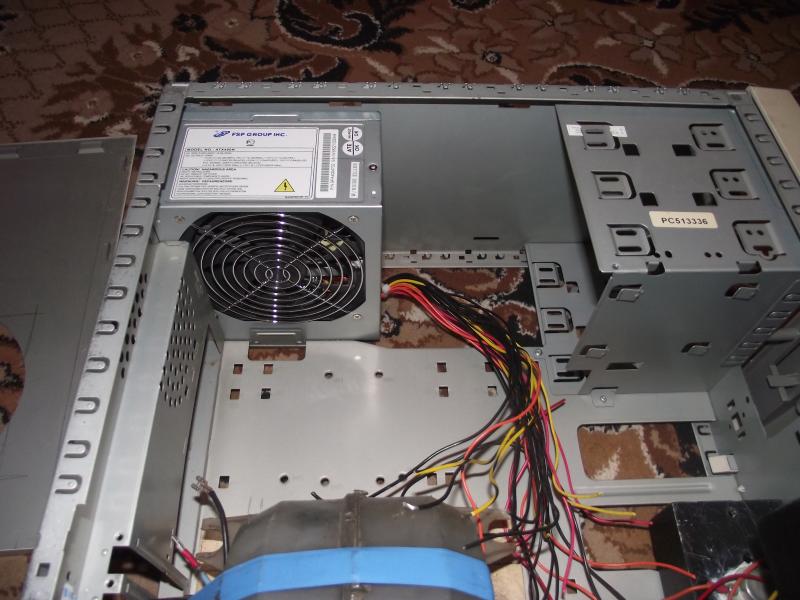

Электрощит 12в.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Скажите, у БП увеличивали выходное напряжение или оставили 12В?
Я собрал БП с 12в, плюс регулятор напряжения на транзисторе КТ825Г.
При нагрузке улиткой ВАЗ2108 напрямую от БП напряжение падает до 10В, а при подключении с регулятором на максимуме до 8В.
Пока что поставлю выключатель для соединения на прямую эмиттера с коллектором тразистора, чтобы иметь макисмум 10в в питании улитки и плюс регулировку до минимума.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Блок пока запускал дома с одним моторчиком от дворников, в паре с печкой еще нет . Пробовал печь в гараже от зарядника - нагрузка на оба мотора 9.5ампер при 12 вольтах, но этого много, воздух надо убавлять и масло тоже. Вот видео пробы: [URL=" - YouTube[/URL]



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Комповые БП при нагрузке должны стабилизировать напругу. Похоже блок с дефектом.

159Viktor - знакомый блок питания, у самого похожий стоит. Довольно легко передываетса в регулируемый, 6 - 22-25В, 20-30А.

Переделка блока питания для ПК POWER MAN IW-P350 в блок питания для трансивера 13,8V 22А. - Вместо резисторов для обхода защиты ставил светодиоды. Контроль 12В и 5В запитывал от дежурного питания. Выдаёт 25А, больше срабатывает защита.
