У меня два компьютерных БП (один 350W, другой 250W) и оба садятся с 12В - один до 10В, другой до 9...В.
При нагрузке в виде улитки от ВАЗ-09, при работе напрямую без регулятора ток 5А, возможно БП и с дефектом, тут я не мастер совершенно.
И как писал ранее, на регуляторе напряжения так же падает еще 2В.
Пробовали выпаивать резистор и впаивали переменный (делал человек, который понимает больше меня в электронике) - напряжение регулируется примерно с 14 до 7 (может чуть меньше в пределах десятых) и соответственно, если больше или меньше, блок отключается, срабатывает защита.
Поэтому пока что думаю попробовать увеличить выходное напряжение на БП до 14В заменой резистора соответствующего, а потом возможно купить регулятор от КИТ-мастера.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Если такое, на двух блоках наблюдается, похоже это не вина блока.
Без искоренения защиты, блоки больше разогнать не получится. Лучше всего переделывать старые АТ блоки. У них почти у всех защит нет и переделка заключается в замене одного резистора переменником.
На регуляторе падает потому, что у транзистора есть внутреннее сопротивление, которое характеризуется напряжением насыщения. Для биполярного транзистора оно и есть 2В.
Можно пробовать ставить в регулятор полевик (IRFZ44) и ему подобные. Падение на них меньше и характеризуется сопротивлением канала в открытом состоянии. Которое составляет десятые, а то и сотые доли ома. У IRFZ44 0.0175Ω , IRF8010 0.015Ω
При 10А на 44 падение составит 0,175В, на 8010 0,15В



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Подскажите, в этой схеме можно использовать полевик (IRFZ44) или нужна другая схема?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Да можно пробовать. С номиналом переменника надо поигратс для достижения плавности регулировки. У полевика открытие происходит не током как у биполяра, а напряжением. Можно сразу попробовать без замены, только поменять транзистор. Правда думаю нагрузку лучше в стоковую цепь подключать.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Что такое стоковая цепь? Я просто в электронике совсем не в теме.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

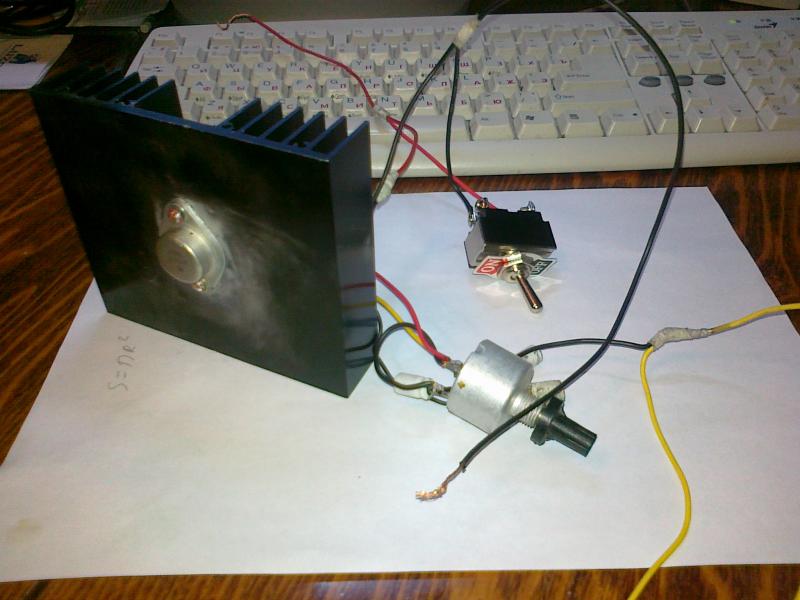

Для испытания на печи попробую так: транзистор кт825Г, выключатель-замыкатель эммитера с коллектором для питания напрямую от БП.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Подскажите простую схему на авто реле, чтоб маслонасос после откл. злектр. снова не вкл. пока его не вкл. принудительно.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

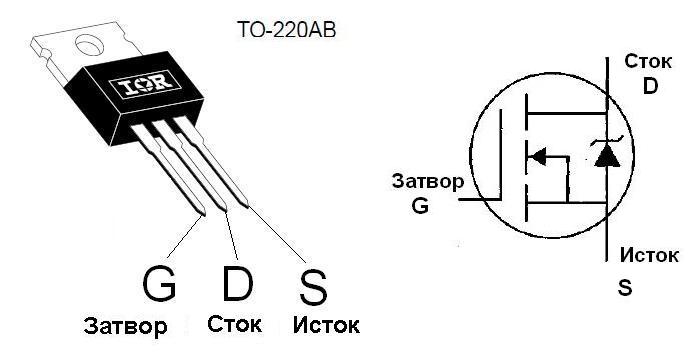

Сток это как коллектор у биполярного транзистора. Исток - эмитер, затвор - база.

Вот!! Держи схемку



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

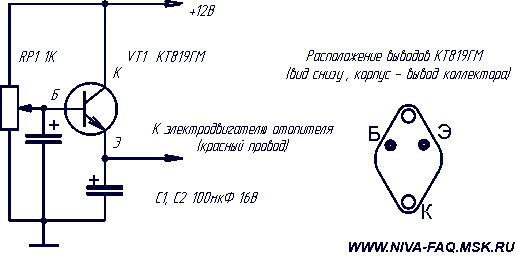

Один из вариантов:



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

1TOM1, за схему спасибо, так и думал.
Вот еще хотел спросить: если поменять + с -, разрыв делать на минусовом проводе? Так лучше будет или без разницы.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Шургей - спасибо, что поправил :) Про стоп как-то забыл :).
Без разницы, можно менять + и - . ОТ перестановки мест слагаемых, сумма не меняется :)

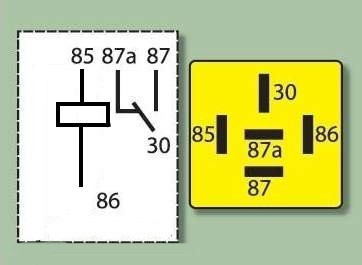

Да! На некоторых реле внутри установлен диод параллельно катушке. В этом случае надо соблюдать полярность !!!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

В качестве регуляторов можно использовать вот такие диммеры:
Dimming Controller for LED Lights (DC 12V) - Free Shipping - DealExtreme
1-CH 96W Manual LED Strip Dimmer - White (DC 12V) - Free Shipping - DealExtreme
Вот есть тройной, правда мощности не хватит видимо:
Manual RGB LED Strip Dimmer (DC 12V) - Free Shipping - DealExtreme



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Заказал на пробу такой:



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Ждем отчета по работе .



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Вот нашел такие - никто не пробовал? Регулятор мощности +9…28В, 10А - блок - MK171 Регулятор мощности 12/24 В 30 А - блок - BM710F
Вот такой моторчик от печки приладил писк в определенном режиме и греется даже с радиатором, правда не очень сильно:
Регулятор яркости ламп накаливания 12 В/50 A - блок - BM4511 Регулятор мощности 220 В/3 кВт - блок - BM071 Силовое реле 16А/ 250В на DIN-рейку - блок - BM8070D Двухканальный плавный регулятор яркости 220В/300Вт (433 МГц) - блок ... Регулятор мощности 30А, +8…30В - блок - MP301F Регулятор мощности 50А, +8…30В - блок - MP302F Регулятор мощности 15А, +12/24В - блок - MP303F Устройство управления насосом - набор - NF250 Встраиваемый вольтметр-амперметр ( мультиметр ) - блок - MP502 Импульсный источник питания 12В, 10,5А - блок - PW1210PPS EK-2501Kit - Печатная плата и набор всех необходимых деталей для самостоятельной сборки цифрового вольтметра постоянного тока



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Устройство управления насосом - набор - NF250 - только на воду!!! Масло ток не проводит, а если и проводит, то на срабатывание не хватит.
Регулятор мощности 30А, +8…30В - блок - MP301F , Регулятор мощности 50А, +8…30В - блок - MP302F - мала частота шима! Будет "петь движок". По току подойдёт.
Двухканальный плавный регулятор яркости 220В/300Вт (433 МГц) - блок ... - только на 220В.
Силовое реле 16А/ 250В на DIN-рейку - блок - BM8070D - Для чего ?
Регулятор мощности 220 В/3 кВт - блок - BM071 - Только на 220В
Регулятор яркости ламп накаливания 12 В/50 A - блок - BM4511 - Эт надо же столько деталей извести. Не проще на 555 таймере сделать? Плюс мала частота шима! Будет "петь движок" По току подойдёт.
Регулятор мощности +9…28В, 10А - блок - MK171 - 5А маловато будет.
Регулятор мощности 12/24 В 30 А - блок - BM710F - По току подходит. Но мала частота шима! На насосе может и ничего, а на венте 100ГЦ будет хорошо слышно.
Регулятор мощности 15А, +12/24В - блок - MP303F - Про частоту ничего не сказано в остальном ГУД.
Импульсный источник питания 12В, 10,5А - блок - PW1210PPS - Не указана цена! Если по цене составит конкуренцию комповому БП, то очень даже ГУД! Правда по размеру не очень уступает плате БП ПК.
У всех регуляторов таки огроменные радиаторы. На нормальный ШИМ с нормальным полевиком хватает пластинки 3*2см на 10А
Извините, что так критично. Написал, как вижу со своей "колокольни".



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Регулятор мощности 15А, +12/24В - блок - MP303F. Про частоту ничего не сказано, в остальном ГУД. Цена за 1ооо р это не гуд, а схема 555 такая.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Да, на цену не обратил внимания.

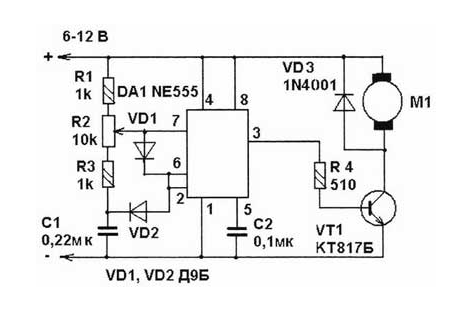

Схему лучше такую, номиналы конденсаторов сегодня уточню.
http://www.termoportal.ru/single/22152-post61.html



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Добрый день, всем!

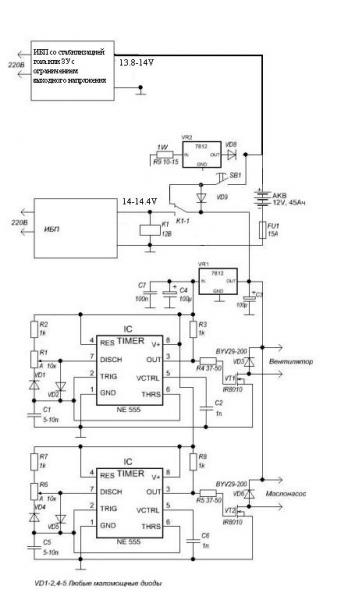

Ни первая, ни вторая схема нерабочие. В 1-ой схеме аккумулятор подключен неизвестно к чему, а во 2-ой на заряде аккумулятора стоит интегральный стабилизатор, который тянет максимум 2 ампера + падение на нем будет порядка 1 вольта (т.е. 14В - 1В = 13 В аккумулятор не зарядится полностью

Схемы переделок компьютерных БП есть в журнале радио, при чем там схемы со стабилизацией выходного тока. Выставил 14 вольт на выходе БП с ограничением, допустим 10 ампер, и пусковые токи будут ни почем ему!!!

Журналы Радио
1) №10 за 2004 г., стр. 38;
2) №2 за 2007 г., стр. 49, с доработкой в №6 2009 г., стр. 33 (сам переделывал 2 штуки ...)

И еще, если переделываете б.у. БП, не забывайте перепроверить электролиты..., из-за них, чаще всего, они и "накрываются".



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Не совсем бюджетно, но я бы сделал так...
