Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Наверное там печатка с золотыми дорожками

Вы серьезно? Два бесперебойника на одну печку...
Уж лучше обычный транс, диодный мост, простейший стабилизатор на 1-2х транзисторах(или переделанный компьютерный БП ), реле для переброски питания Сеть-АКБ. Куда бюджетней:-)



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Сапсибо за напоминание!!

Блок питания переданный, напряжение регулируется до 21В. В схеме блок должен обеспечивать 16-17В
В схемах аккумулятор используется как буфер и подключается только при пропадании питания. Задумана только для остановки печи.
Цепочка из диода и резистора служит для подзарядки. Поскольку напруга не так часто пропадает, то этого хватает. До этого не раз так делал и всё работало. Выключатель SB и SB1 при работе постоянно включен, а когда печь остановлена отключен.
Вторая схема задумана на большой аккумулятор. При питании 16-17В, через кренку, происходит зарядка. 1А вполне хватает при долгосрочном использовании. И для поддержания "штанов" аккумулятору, который используется как буфер. Диод VD9 увеличивает выходное напряжение микросхемы 7812.
У кого напряжение отключают часто, схемы зарядок надо переделать.
Или делать, как предлагает - aleksolejn1975



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Зато, такая схема избавит от необходимости думать заряжена батарея или нет.
Рассмотрим ситуацию, когда пропадет напряжение и подразрядится аккумулятор, то напрямую его к +14 вольт не подключишь, т.к. скачек будет не меньше 10 ампер. Один блок питания не выдержит, а тут каждая цепь живет своей жизнью... один БП питает цепь насоса и наддува (можно и транс подходящий с диодами и электролит на 10000 мкФ), а другой БП поддерживает на аккумуляторе постоянное напряжение и в случае необходимости зарядит аккумулятор безопасным током...

Кстати, схема на таймерах там не даташитовская... потом подправлю и выложу...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Да и еще, если использовать линейный стабилизатор, а там токи до 10 ампер и выше, по запросам пользователей. Какой нужен радиатор и плюсом Чубайсу лишние копейки переплачивать!;-)



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

1TOM1, если с +21 напряжение с помощью реле упадет до +12 аккумуляторных, то пропорционально упадет напряжение на наддуве и насосе, т.к. схема на 555 таймере работает без стабилизации выходного напряжения..., а это может привести к их останову, что для многих не приемлемо!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Как и обещал, подкорректировал... (стабилизацию не добавлял... усложняется схемка, да и не пробовал еще такую схему стабилизировать, чтоб предлагать)...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Вы сами это в железе пробовали? Обвязка у переменника, ОК. Без резистора на 1к у меня полевик грелся, как утюг. У микры выход с открытым коллектором. Резистор на затворе в 62Ом-а довольно ощутимо завалит фронты, что в свою очередь повлечет к дополнительному нагреву.
При такой схеме, от второго блока питания можно вообще отказаться. Используя зарядку как основной блок, а батарея пускай висит как буфер. В автомобилях ведь так и сделано.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Приношу свои извинения !!!
По вашей схеме резистор на 1к не нужен, только что проверил и всё работает без него.
На затворе тож 62-75Ом прекрасно работает.
Есчо раз извиняюсь!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Ничего страшного, 1ТОМ1.
Кстати, в схеме, согласно описания, переменный резистор R1 должен быть больше R2 минимум в 100 раз!

Сидел два дня паял (жене не говорите...!), сравнивал ШИ регуляторы с разными схемами на 555 таймере и на 561ЛА7 (схема из Радио №5 2011 г., стр. 44). Сравнивал все схемы в районе 500 Гц. Если частота больше, то на выходе таймера сплошная белиберда... Победителем вышла схема на 561ЛА7. Она смогла понизить напряжение с 14В до 6,5В без резкого увеличения нагрева силового транзистора.

Чтобы не слушать гудение двигателя от ШИ регулятора, я сделал LC контур (дроссель из компьютерного БП, мощностью 100 Вт, с цепи 5 В, рабочим током 10А).

Возможно, если применить таймер типа 7555 (аналог 555 таймера выполненного по КМОП-технологии), то можно будет поднять частоту, но 561ЛА7 дешевле...

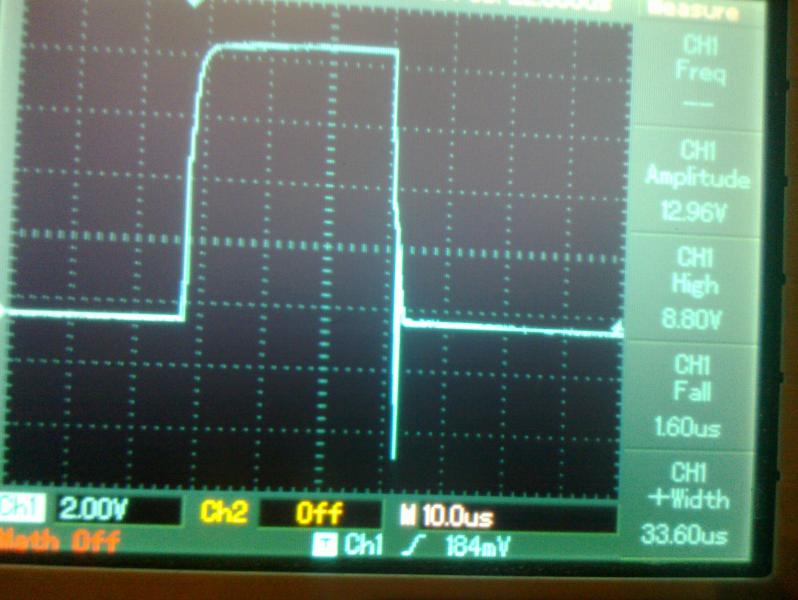

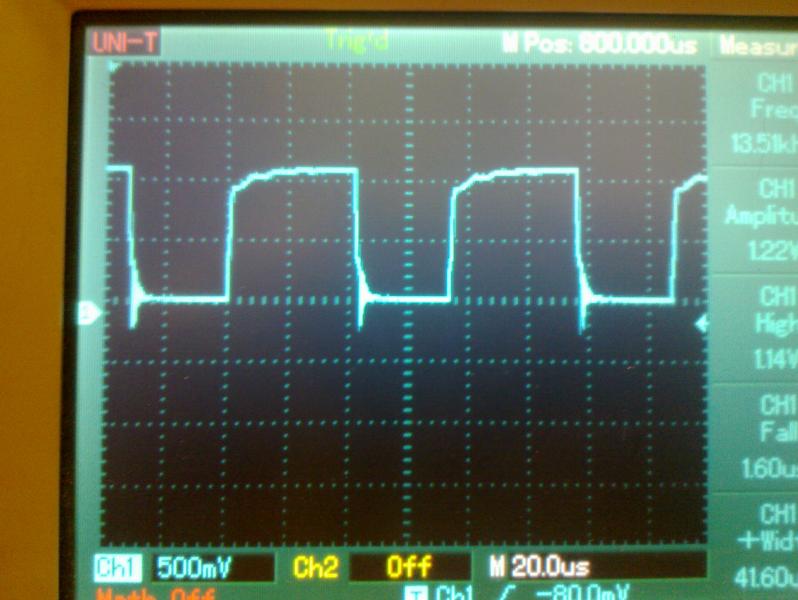

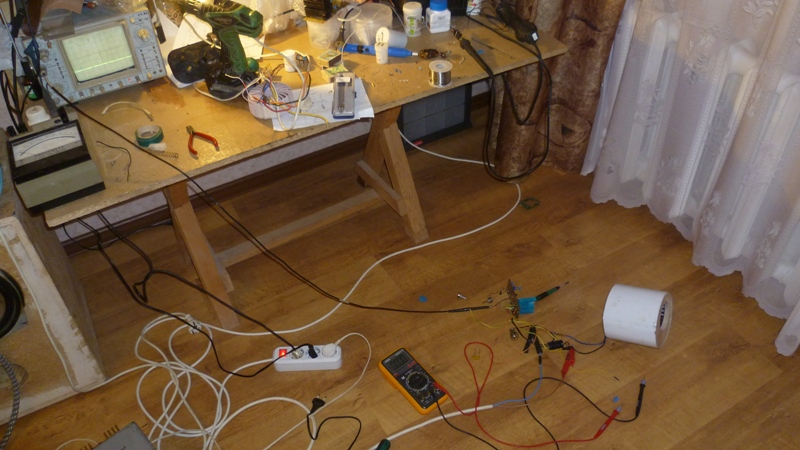

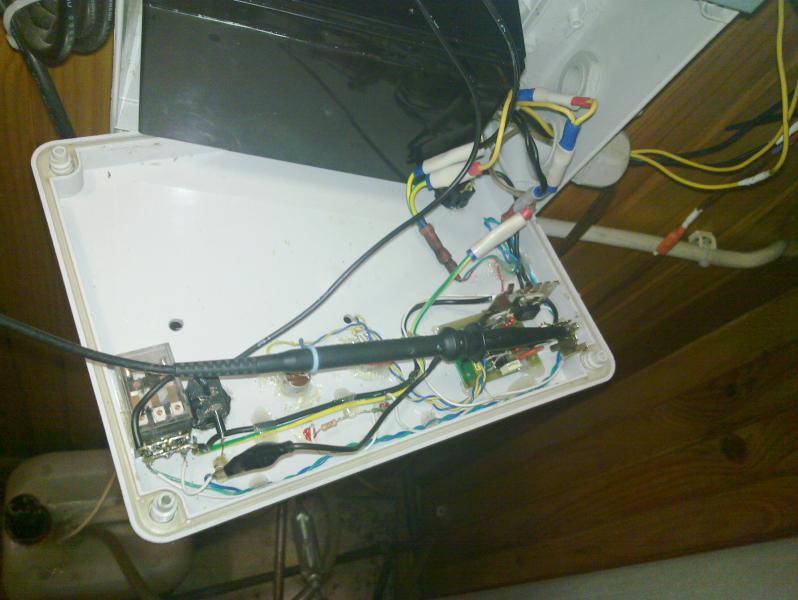

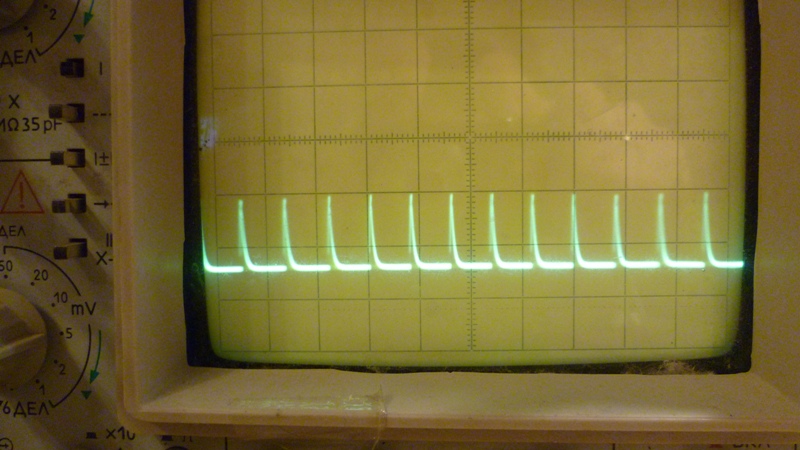

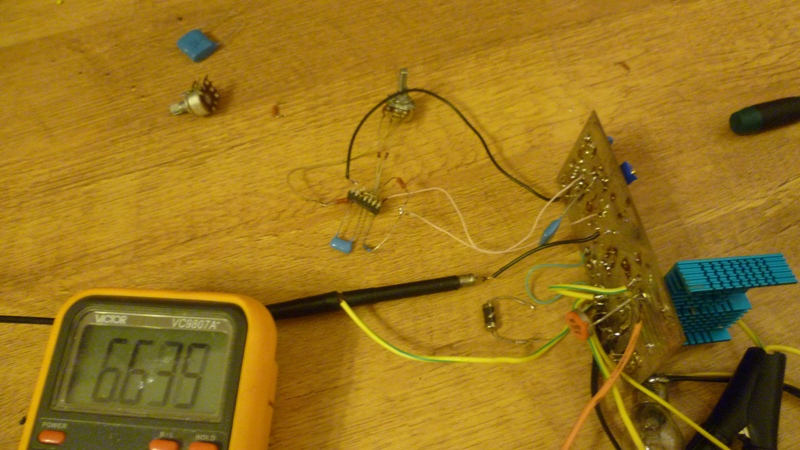

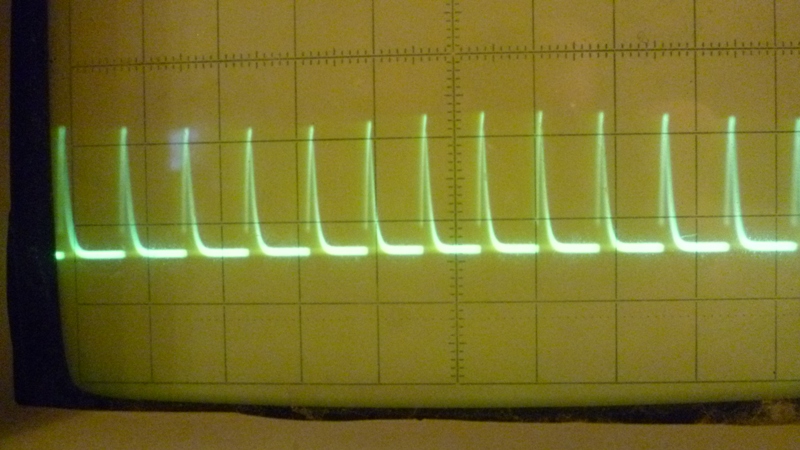

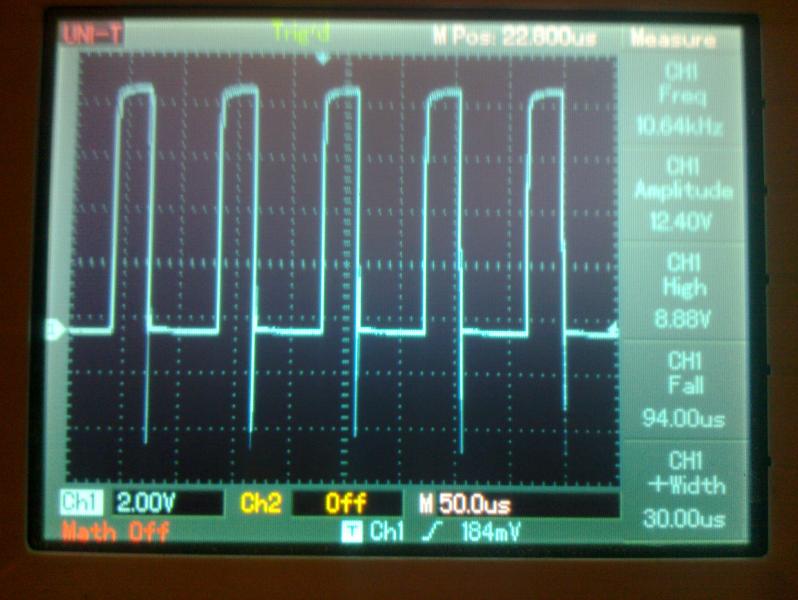

Фото по порядку: испытательный полигон; осциллограмма сигнала на 3-й ноге 555 м-мы с предложенной мною схемой подключения; осциллограмма сигнала на 3-й ноге 555 м-мы с другой схемой подключения (завтра выложу); осциллограмма сигнала на затворе IRF3808 со схемой управления на 561ЛА7; испытуемая 561ЛА7.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Спасибо за понимание
Похоже я с вами солидарен :), то же вчера весь вечер экспериментировал и от жены получил
Но ведь при разнице в 10 тож работает.
У меня на килогерцах пашет, и ключ греется градусов до 30-36. Нагрузка сейчас 4-5А. Когда стоял фордовский вент, доходило до 6-7А. Ключ при этом грелся до 40 градусов.

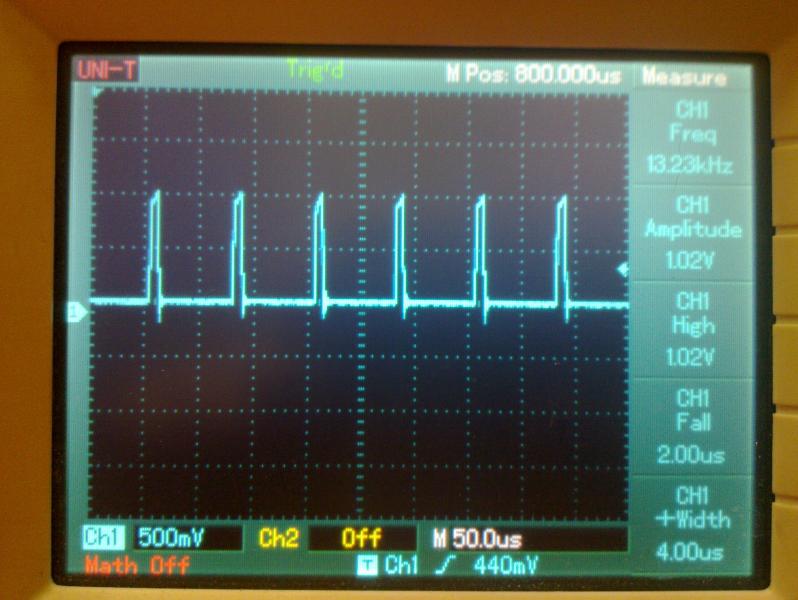

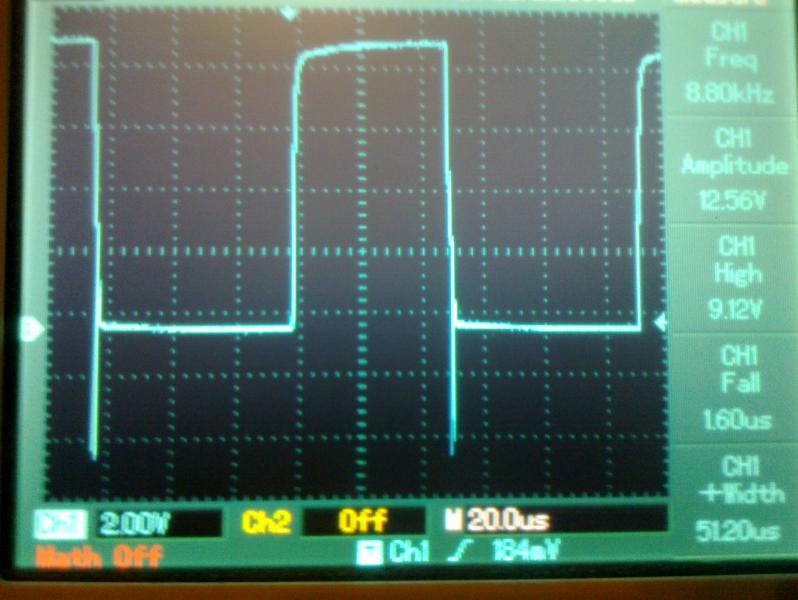

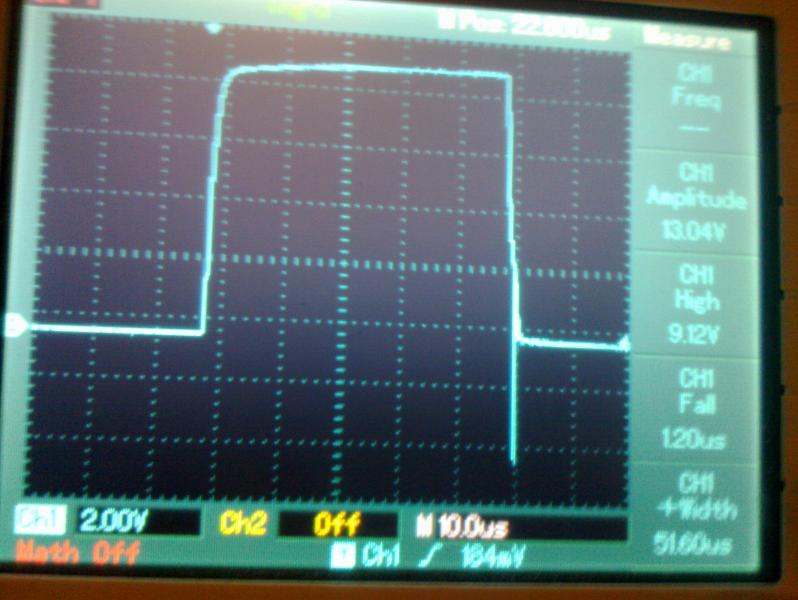

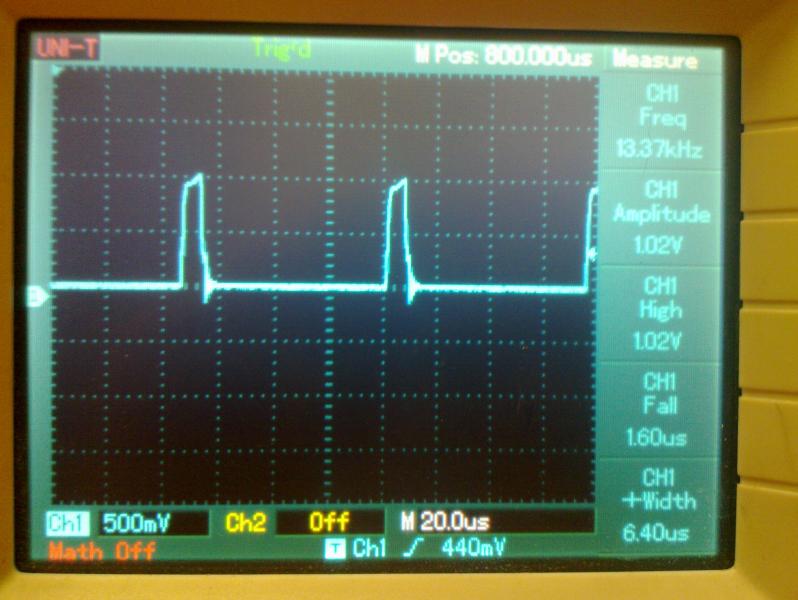

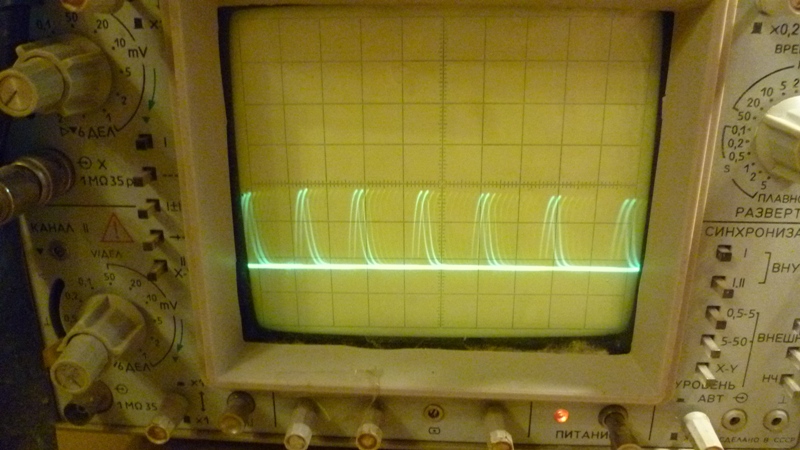

Вот осциллограммы, сделанные на реальную нагрузку, непосредственно с затвора и стока транзистора.
Комментарии в названии файла.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

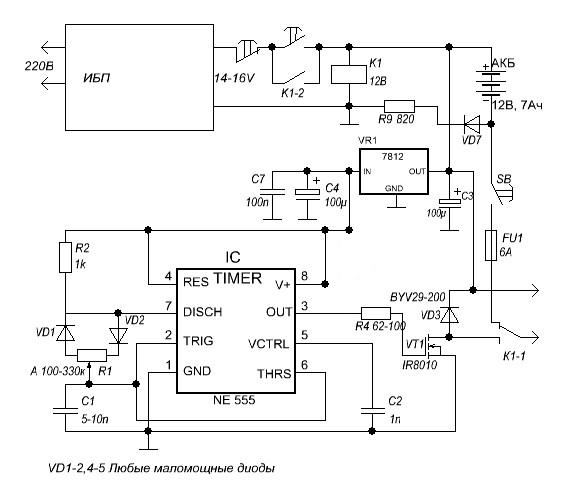

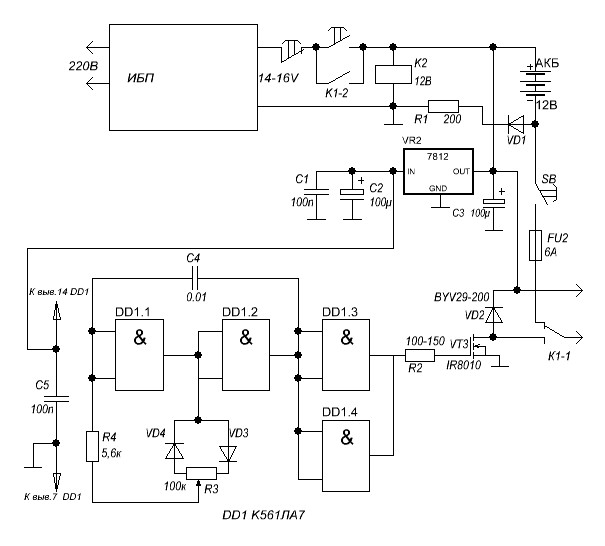

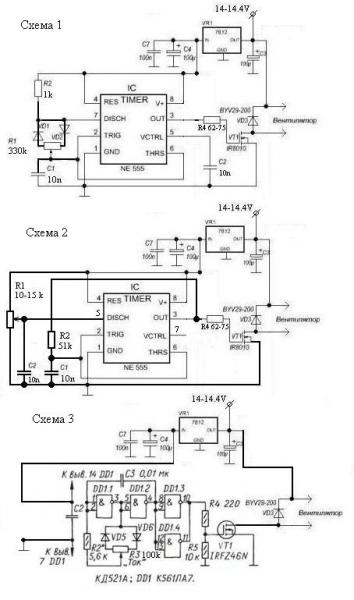

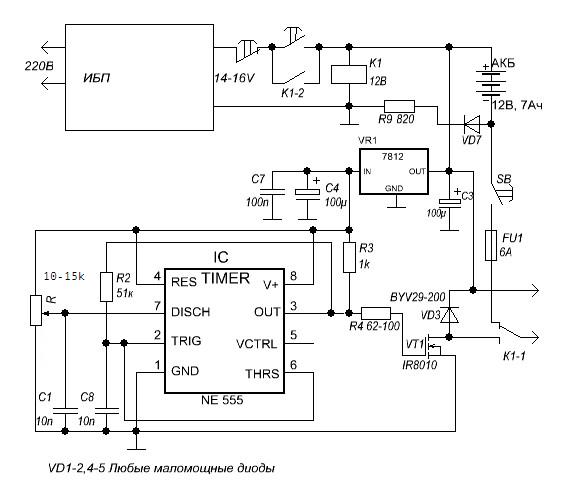

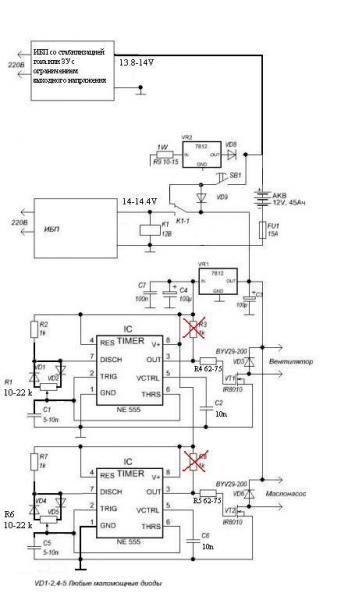

Как и обещал, выкладываю схемки регуляторов, которые я сравнивал. Нумерация схемок соответствует фото отчету по осциллограммам в посте #329.

Схема №2 понравилась как работает больше, чем схема №1. И деталей меньше!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Вечер добрый. Схема расплывчатая, номиналы не могу разобрать. Где можно посмотреть по четче.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

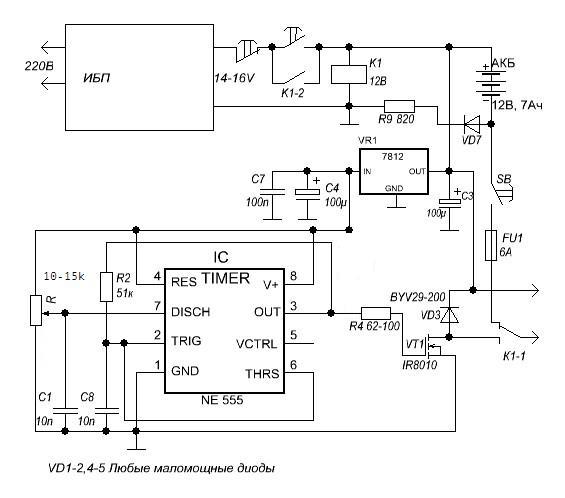

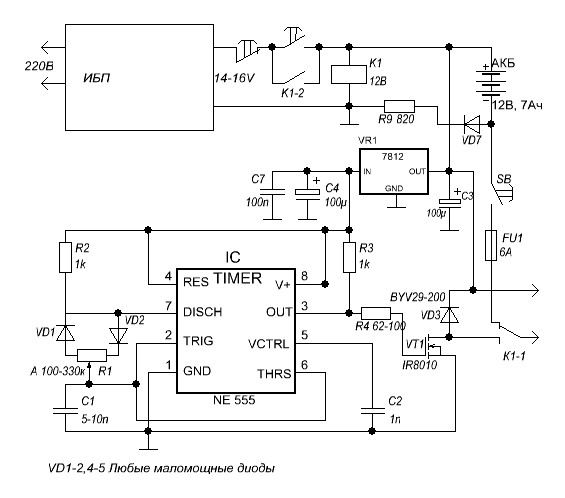

По быстрому накидал!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

В первой и второй схеме R3 не нужны... И, после пропадания сети, нагрузка (вентилятор наддува или насос) будет подключена напрямую на аккумулятор!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Что значит или? Нам надо чтобы только вент перекидывался на аккум. А насос останавливался. И почему постоянно непонятки в схемах, то то не надо, то то... Какая схема рабочая?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Тоже самое, что и в конструкциях печей... У одного так, а у другого эдак... Я писал НАГРУЗКА... Если наддув будет подключен по схеме из 333 поста, то там нужно добавить еще один ШИ регулятор на маслонасос подключенный к БП. Если пропадет напряжение на выходе БП, то маслонасос встанет, а наддув выйдет на максимальный режим... и будет вам счастье!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

... Как-то так...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Спасибо за схемы.
Вопрос: 1 и 2 схема, пост 333, VD 7 и 3 схема VD 1, DDD1 какие ноги куда. Пост 337 тоже непонятки куда ноги растут.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

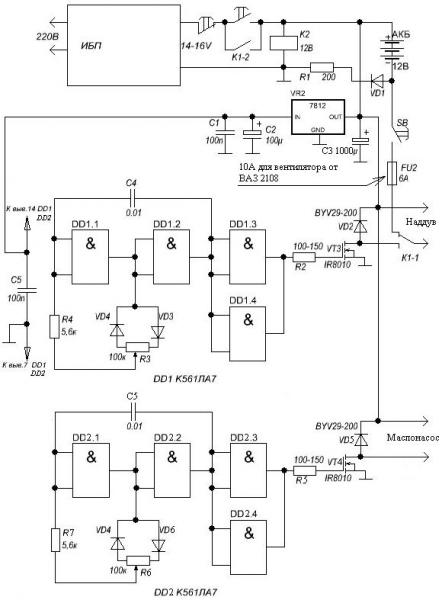

Исправил ошибки. Добавил номера выводов. По второй схеме не понтавилось, что частота плывёт вместе с шириной импульсов!
Не знаю чем 555 не угодила, сегодня эксперементировал со схемами включения и макс. частотой. На 20000Гц работает как часики. Не нужен на выходе дросель и кандёр!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

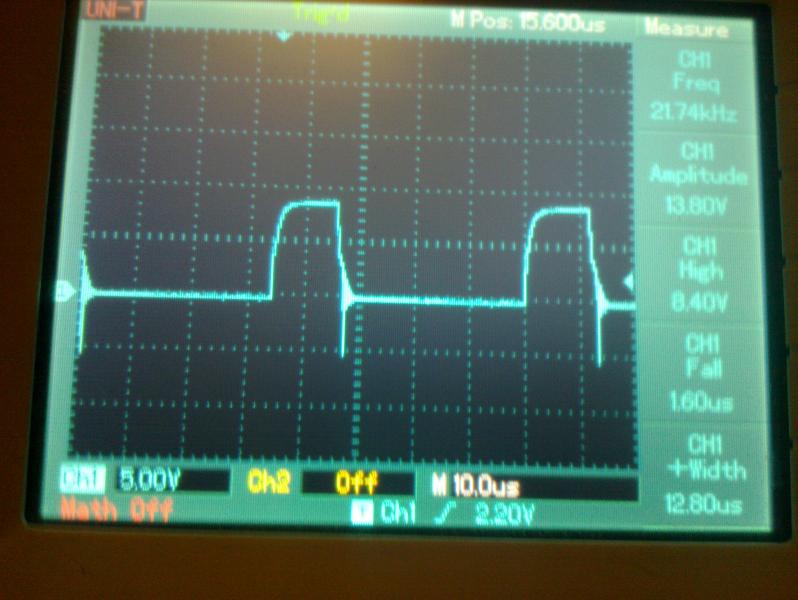

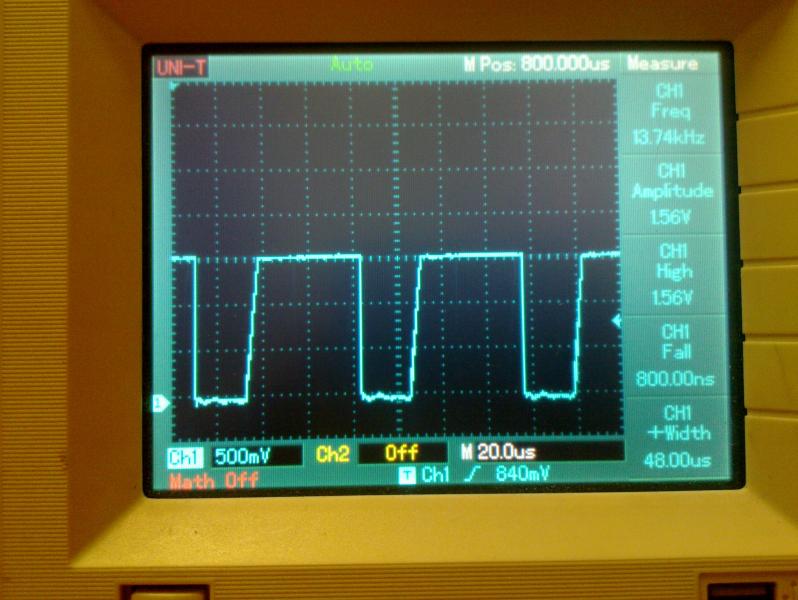

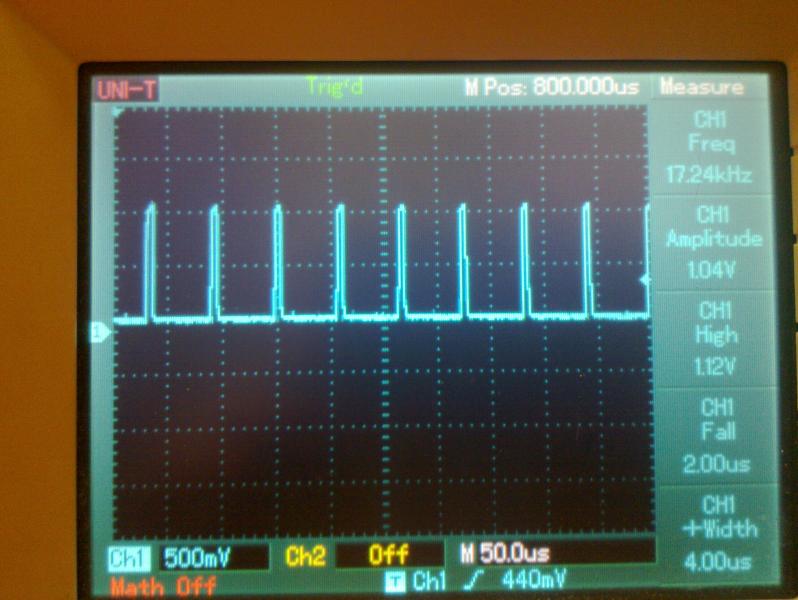

Сравнение схем. Сигналы с затвора полевика. Последняя фотография, первая схема на 21kHz.
