Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Цепочки R9 + VD7 1 и 2 схемы, R1 + VD1 c поста 333 - это цепочка светодиода (индикация наличия батареи)... Другого предназначения я не вижу.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

А как же подзарядка аккумулятора?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

А я там светодиода не вижу
Это защита от дурака, защищает ИБП и схему при неверном подключении АКБ.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Схема не моя 1ТОМ1 рисовал... ему и вопросы, чего он хотел... Через 820 Ом, навряд ли чего защитить можно, если только у него реле сверхчувствительное...

А так, если светодиод, то тоже на дурака... Загорелся светодиод - не правильно аккумулятор подключил, не загорелся - правильно подключил!

шургей, посмотрите 3 страницы назад... 1ТОМ1 один писал, что электричество у него редко пропадает...

Предлагайте свои варианты, обсудим

Конечного результата всегда можно добиться, если знаешь, чего хочешь!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Извиняюсь, был не прав! Диод совсем не так включен, т.ч. это цепь подзарядки АКБ, шургей прав



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Это цепь подзарядки. Добивался зарядного тока порядка 20-30мА. Свет проподает не чаще одного раза в месяць. При этом от аккумулятора печь работает не более 8мин.
Номинал резистора указал не правильно. 50-100 Ом.
Вот схемка для индикации полного заряда акумулятора. VD2 можно исключить, тогда светодиод будет начинать заметно светитса при 13.8-14В.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

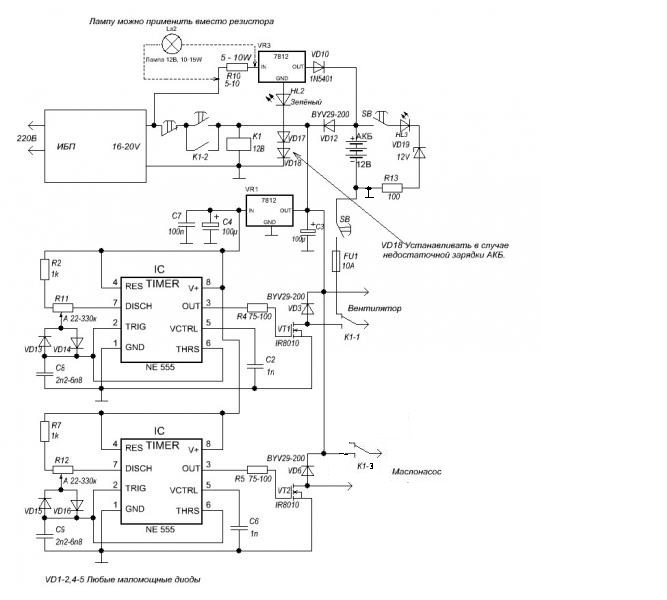

Вот есчо схема. Зарядка помощнее, для тех у кого частые отключения электроэнергии. Насос выключается сразу после пропадания напруги, вентилятор при этом продолжает работать!
Добавил схему индикации заряженности АКБ.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Индикатор добавил, а зарядку убрал - хитрый ход!
АКБ-то в воздухе повисла и только на разряд работает. А одним плюсом, даже стабилизированным она вряд ли зарядится.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

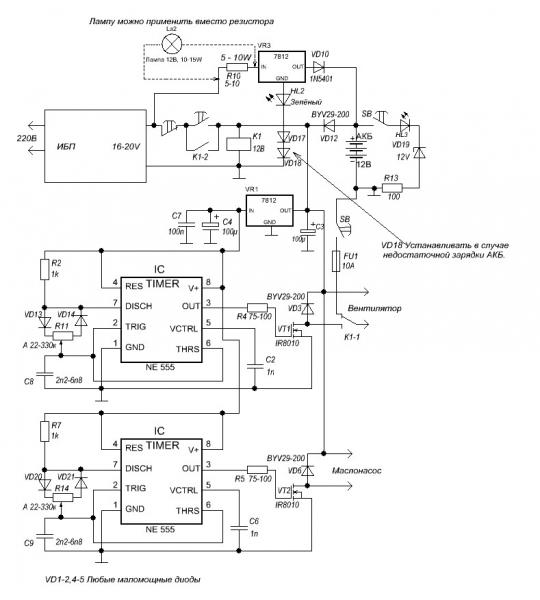

Немного добавлю в схему, всё будет работать



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Блин...) Вы меня совсем запутали) Распечаток уже лежит целый стол!) Так какую окончательно распечатывать и отдавать в работу?)...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Меня пора сильно отругарь!! Ошибся, поспешил!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

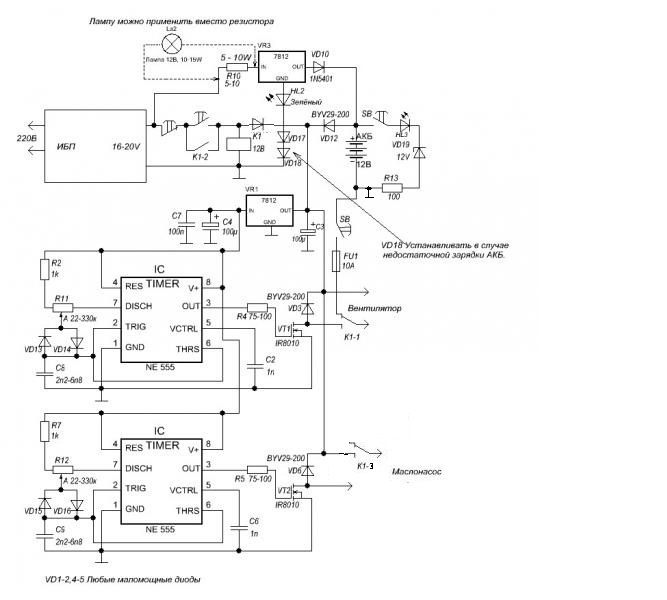

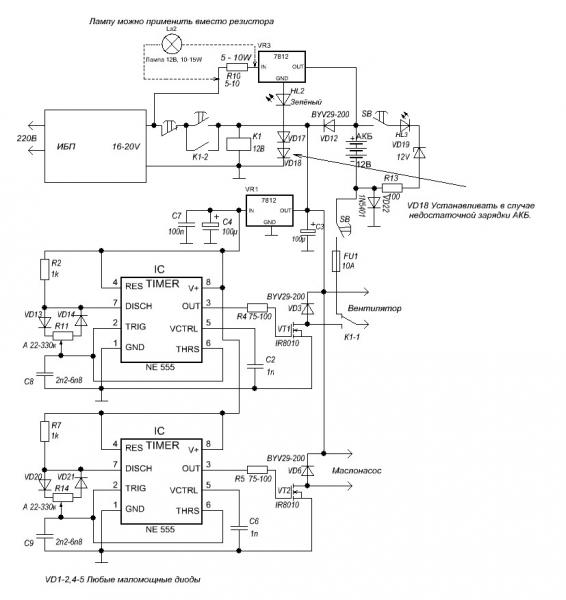

Ладно 1ТОМ1 не торопимся. Смотрим ещё раз схему (не забываем, что маслонасос отключается когда работает от аккумулятора)



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Да! простоо АААА!
Это эмоции.
Только подумал, что при таком включении маслонасос не отключится и исправлять сообщение уже не позволяет.

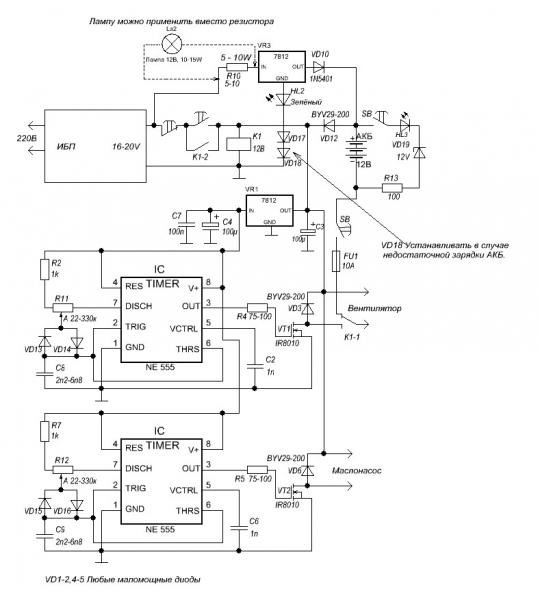

Отложил до утра исправление . Перенёс диод, теперь вроде всё ОК.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

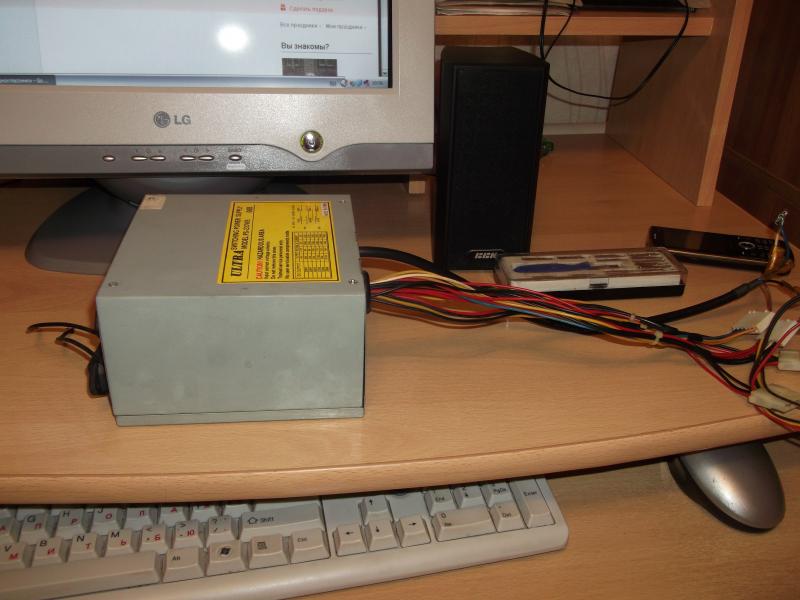

Уважаемые форумчане, помогите мне разобраться с данным чудом.

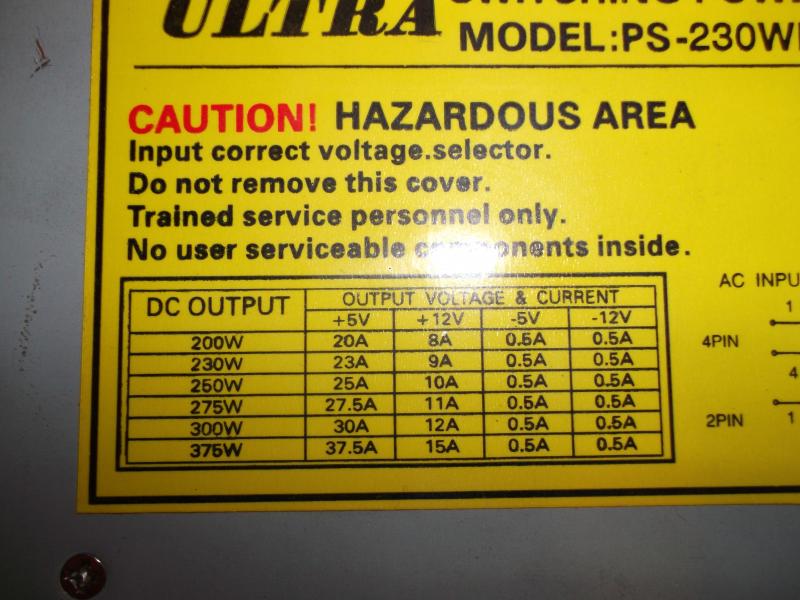

Как мне получить на концах проводов заявленную силу тока и напряжение. Пробовал подключать к улитке - вращает очень медленно, даже воздух не дует с выхода. Очень надеюсь вы поможете мне, юному и неопытному, разобраться в этой проблеме.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

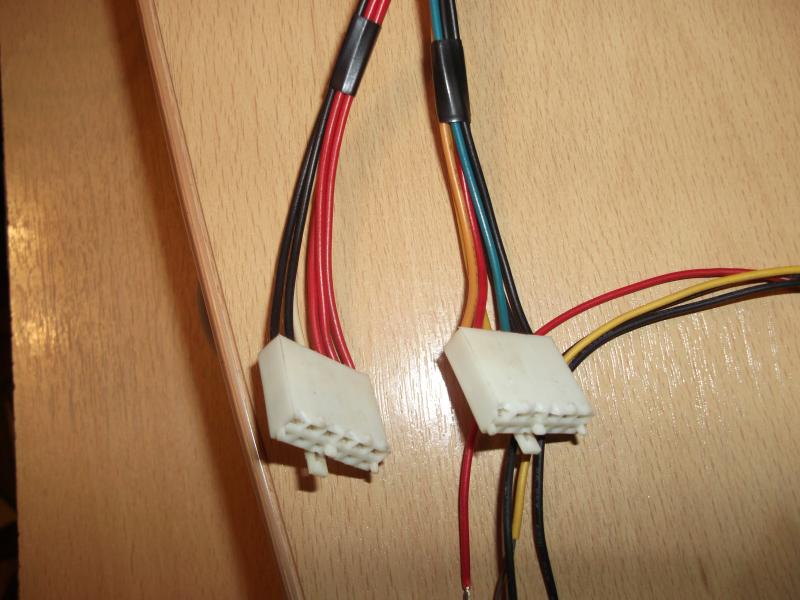

На четверной фишке красный и черный провод бери.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

А как понять какая из них четвёртая.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

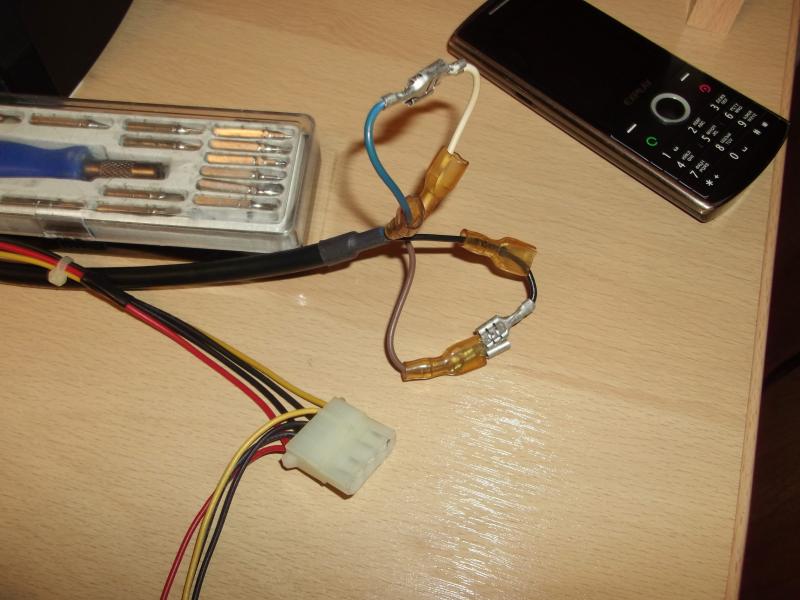

Четверная, а не четвертая - та, что на последнем фото.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Наврал я, надо желтый+черный на этой фишке.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Ой, простите, не так понял



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Там Вам сколько вольт нужно 12???? Если 12, то желтый и чёрный на последнем Вашем фото!Если мне память не изменяет!А про мощность за амперы не скажу - сам дуб в этом!
