Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Если смотреть по схеме - получается , что оба мотора включены последовательно . Думается , схема неработоспособна ... Но идея интересна а схему подкорректировать .



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

mika115, схема рабочая, можешь не сомневаться. Напряжение питания топливного насоса - падение напряжения на диодах. Эта величина для 1 диода приблизительно 0,7 в, значит нужно последовательно включить 10 диодов, что бы получить 7 вольт на питание топливного насоса(грубо, для примера) при t 20C. И как высказался 1TOM1, вся эта конструкция будет зависеть от температуры, а температура диодов будет зависеть от окружающей t и величины тока протекающего по ним.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Для сомневающихся в работоспособности и стабильности предлагаю собрать простую временную схему. Да, оба мотора включены последовательно, но они разной мощности. Есть и недостаток: следует принять меры для исключения возникновения обрыва в цепи диодов, тогда на моторе насоса появится почти полное напряжение источника.

В предложенной схеме напряжение на диодах очень стабильно и не зависит от величины протекающего тока в 1-5 ампер, также не зависит и от температуры, при условии наличия радиатора, способного не допускать перегрева более + 75 градусов. Каждый диод здесь выступает в качестве стабилитрона.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

В работоспособности схемы нет никаких сомнений. Да, каждый диод является стабилитроном на величину падения напряжения на нем. Для кремниевых диодов температурный коэффициент практически постоянен в диапазоне температур -60..+100 градусов по Цельсию, но он есть и составляет 2 - 2,5 мВ/C. Другое дело, что при перепадах эксплуатационных температур в пределах 40 - 50 градусов при данных требованиях к нагрузкам им можно пренебречь. Радиатор предотвратит перегрев диода, но не оградит его от температуры окружающей среды. У меня в гараже и -30 бывает, а в прогретом все двадцать могут быть. Как-то так
А схема рабочая



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Спасибо за советы!Надо конечно бы и зарядное устройство бы, но финансы мать их за ногу!!Ну это так ПОТОМ!!А диоды у меня на радиаторах стоят, я там еще и кулер от компа рядом воткнул - какое никакое охлаждение. Короче заряжать то пока не нужно ничего, а вот печурку запалить давно уже руки чешутся!Уже как 2 месяца делаю делаю и с запуском пока никак!А тут люди есть - три дня почитал, за два дня сварил, пару дней на настройке и Всё готово!!!!Я так не могуНу а на случай если диоды спалю, я теперь спец по пайке диодных мостов!ШУТКА!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

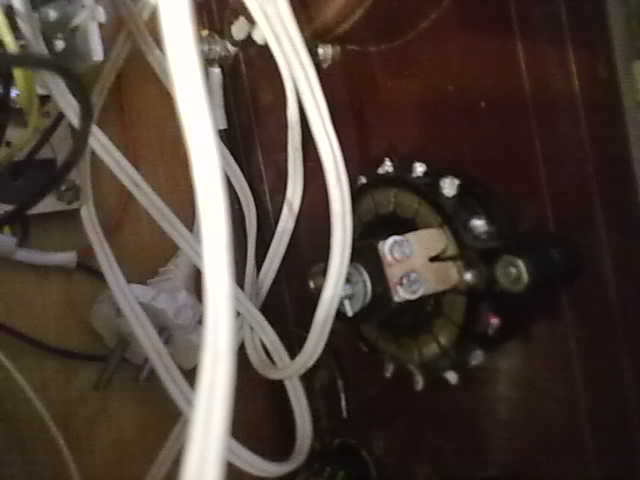

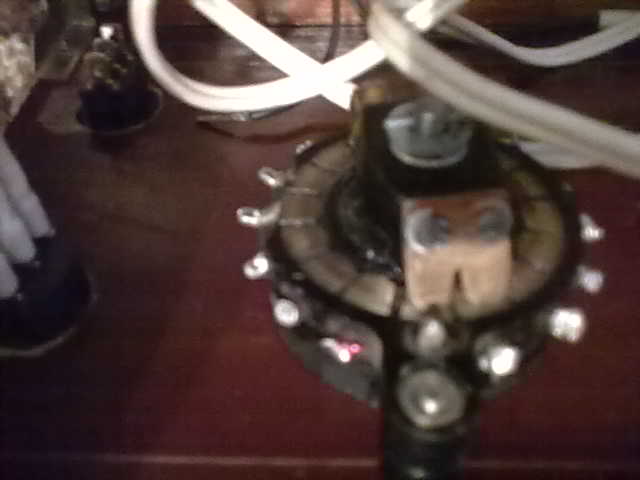

Спасибо за совет!Главное, чтобы подзарядить хватило, хочу использовать в экстренных ситуациях.Вы, как я понимаю, в электронике в теме, поэтому ещё вопрос, если не затруднит.Имеется такой переключатель как на фото, позиций 8 вроде и я уже поставил его в корпус бп. А там контакты торчат толстые, но маленькиеВот и думаю - можно ли таким образом запаять провода те обойтись без болтов???
Болт есть болт - затянул и забыл, а вот пайка не знаю, нормально будет нет??Сам в схемах ни бум бум, а творить хочется!!Сегодня попробовал я запитать свой шуруповерт от моего бп - крутит нормально, мммммммм, как приятно, когда своими руками делал!А вообще шуруповёрт питается бп от компа, а на этом пошустрей и мощей поболе! В общем посмотрите, если не затруднит!Заранее благодарю. Извеняйте за простые, граничащие с тупостью вопросы, ежели что.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Упс фото забыл!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Я болтам не верю, окисляется под ними... смазку специальную применять надо (пойдет и литол, по старинке). А так запаял и никаких проблем, тем более переключатель сделан под пайку проводов.

Единственное, провод в 1-2 сантиметрах от места пайки необходимо жестко скрепить с переключателем. Если не скрепить, то провод, на границе опайки, сломается при циклической нагрузке (почему в проводке авто и нет пайки проводов).



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

... касается многожильных проводов...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

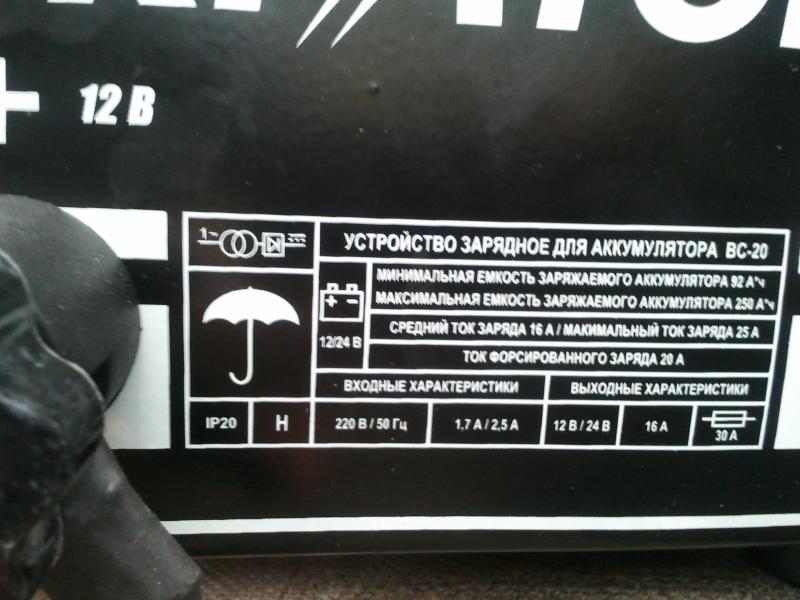

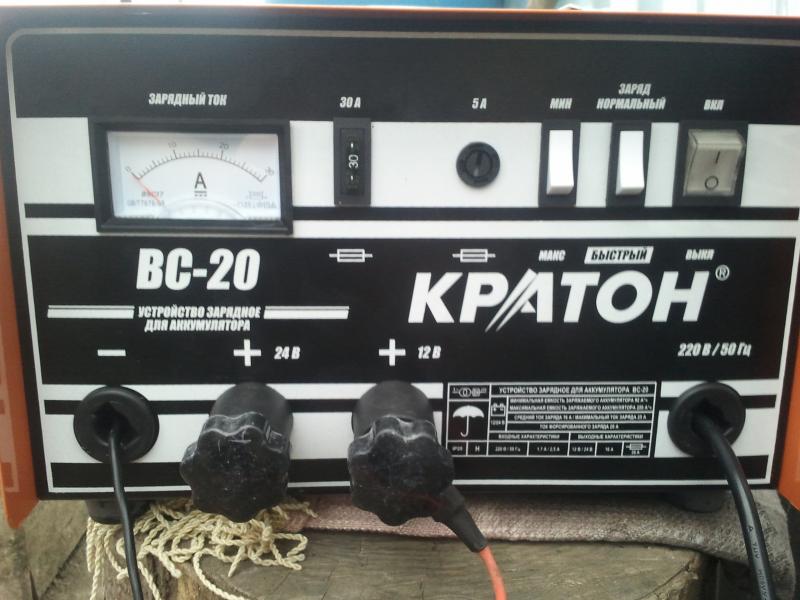

Вот решил написать после того, как сгорели два зарядных с шуруповерта (благо такого добра с моим хозяйством было достаточно ) самодельный выпрямитель с аппарата семидесятых годов . Я понял одно - если руки под это не заточены , нечего аппаратуру ломать . Плюнул на экономический кризис и купил вот это ( на фото ) . Есть возможность завтра поменять на более мощный ( с продавцом договорился, если не подойдет ) . Вопрос такой - на сколько этот аппарат мощный и долговечный ? Вес аппарата 10.5 кг.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Вы с китайскими авто дела не имели У них провода быстрей сгнивают, чем в местах пайки ломаются.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Не спорю... Только не думаю, что ervin1977 и другие уважаемые форумчане будут использовать проводку из китайских авто. Сам ловился несколько раз на изломе многожильного провода на границе пайки... с тех пор и стараюсь провод закреплять в 1-2 см от места пайки...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Доброго времени суток. Голова болела как собрать простую схему для регулировки оборотов двигателя 12в( японская не русская улитка, у нас с ними проблема:-) ). Вот, короче замутил, взял дохлый БП (у меня их как грязи) выпаял транзюк 13009-Н2, он NPN типа, там стоял, взял переменный резистор на 100 Ом, соединил все в кучу (схема попадалась в инете) и на мне счастье плавная регулировка , работает как часы (китайские наверно), запитал от АКБ от транса еще не пробовал (боюсь не выживет). Но думаю работать будет.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Если не трудно скинь ссылку на схему.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками


Как-то так.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Получается, что ШИМ покупать необязательно, просто транзистор заменить переменником?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Выходит так



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Так-то так... если согласны с 50% КПД. А схема живучая, только переменник не менее 2-х ватт должен быть при 100 ОМах...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Настолько упростить электронику(убиться ап стену можна)
Переменник будет сам греться, можно и поболе сопротивлением взять без ущерба, для этой конструкции. Для транзистора радиатор нужен не маленький. Никакой стабилизации по напряжению, ни обратной связи... Супер гениально!
Работать будет, но как стабильно Прямая зависимость от напряжения питания, нагрузки, температуры...
Ребятки, не взрывайте себе мозги и другим тоже! Есть Google, Yandex, и т.д., наберите - "простейший регулируемый параметрический стабилизатор на транзисторе" и будет вам счастье!

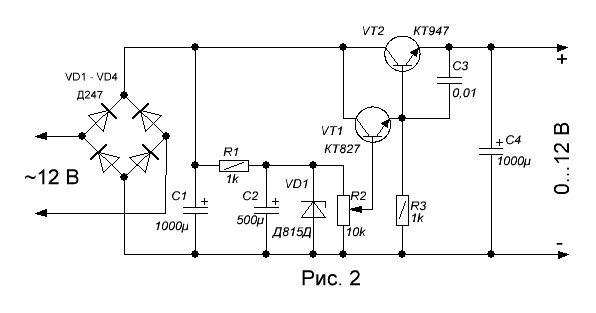

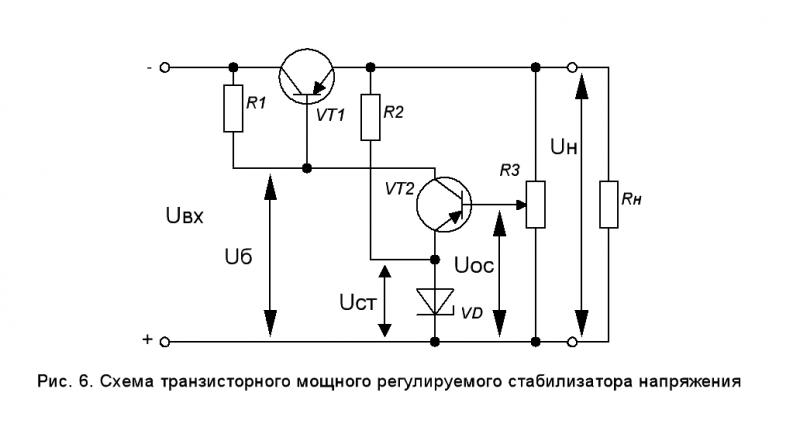

Вот для мозгового штурма малость накидал



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

В приведенных схемах тоже радиатор не меньше нужен!
