А с какой буквой мне надо . А то в моем опыте не один сломанный электроприбор .



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Даташит производителя



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

эд1975 ,Не понял вопроса.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

R. L. C . каждая обозначает разные нагрузки ( я так понял ) - с какой буквой димер брать ?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Похоже что "L". У Вас индуктивная нагрузка.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Проверил схему. Нет регулировки до максимального напряжения, при питании 13,8В на выходе 9,8В .
При мин напряжение частота падает до 50-60Hz ,

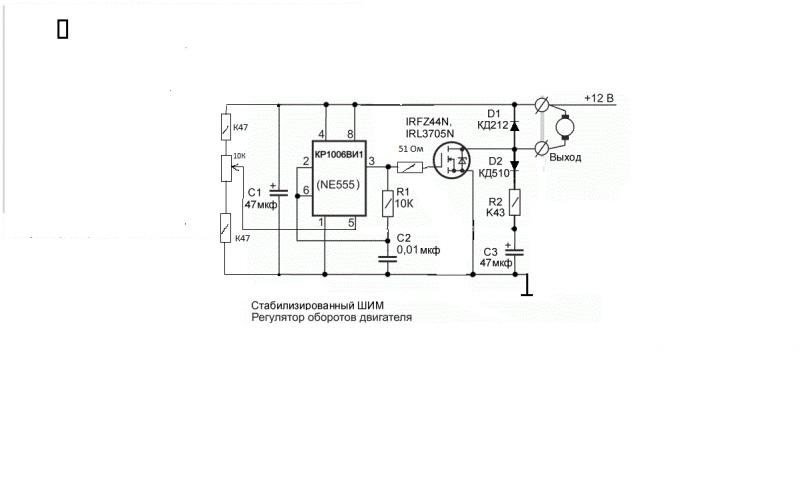

сравнивая с этой схемой, оказалось, что добавление D2R2C3 бесполезно. Стабилизация если и работает,то не эффективно. , . Обе схемы ведут себя одинаково под нагрузкой, поэтому не стал лишние фотки выкладывать. Схема без стабилизации входное напряжение регулирует вплоть до напряжения питания. Микруха немного грееться, на затвор полевика не мешало б поставить резистор 75-100Ом.
Если блок питания стабилизированный, то не вижу смысла с шимом делать стабилизацию. При изменение нагрузки на 2А напряжение на выходе меняется на 0,4-0,6В.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Подскажите схему для дворников с задержкой, где-то на форуме встречал, сейчас надо найти не могу.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

По диммеру посмотрел сейчас маркировку и вот что на нем: Светорегулятор220В 50Гц Р< ИЛИ=200 HS. И что это означает?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Как-то так.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Посмотри пост 475.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

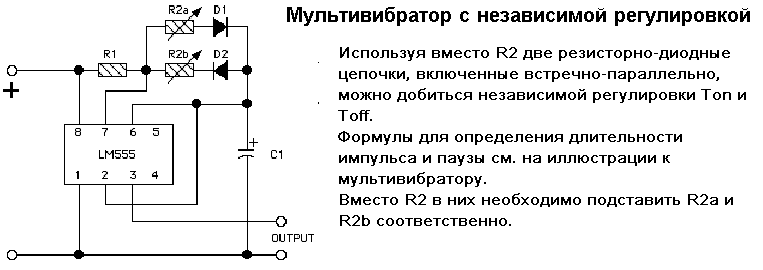

Как вариант.Сейчас пойду пробовать её.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

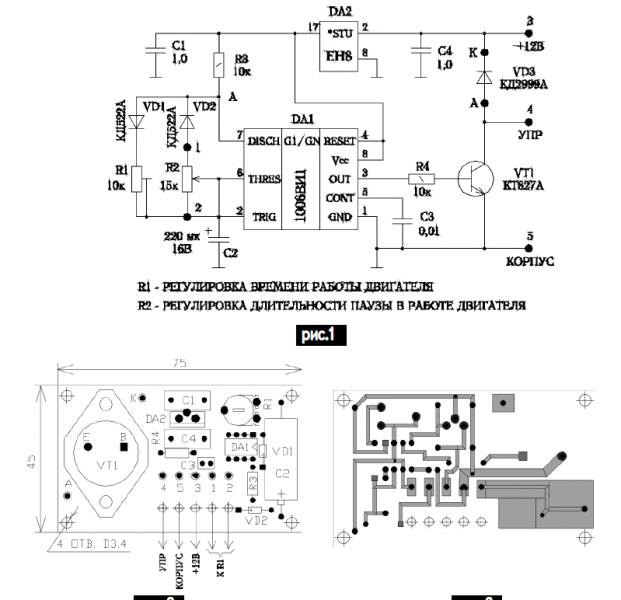

Собрал, запустил. Схема рабочая. Единственное, поставил полевик IRF3205 вместо КТ827. По причине отсутствии последнего. Пауза вкл и длительность работы регулируется о-5 сек. Если R2 равен нулю то двигатель работает без остановки.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Печально конечно, что данная схема не оправдала надежды. А надежда была в стабилизации оборотов двигателя при увеличении нагрузки на валу. По идеи, амплитудное значение напряжения на выходе должно быть постоянным. А если меняется - это уже не хорошо.

•
  "Если блок питания стабилизированный, то не вижу смысла с шимом делать стабилизацию"

1ТОМ1,что то данную фразу я не понял.

• Ну чтож. Будем пробовать другую, с обратной связью. В "загашнике", где-то имеется.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

При проверке схемы без стабилизации, падение напряжения на выходе при изменении нагрузки на 2-2,5А составило 0,4-0,6В. Но это при условии, что блок питания стабилизированный.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

1ТОМ1,Всё верно.Это я накосячил. Выложил не ту схему. Извиняйте. Отличается только подключением верхнего конца переменного резистора, к +12В.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

1ТОМ1, А замеры, напряжения и тока чем делались?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Не дорисовал схему.Нужно точку соединения R2, C3 соединить с 5-й ногой NE555.А то цепочка О С ,повисла.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Над этой,последней схемой ,ещё нужно подумать.Что-то она мне не очень нравится. Хотя и регулирует от нуля и почти до максимальных.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Ваша схема - это видоизмененный вариант схемы №2 http://www.termoportal.ru/single/23101-post331.html

Для стабилизации 555 таймера требуется усилитель в обратной связи... о чем сам ломал голову пару недель... Охота чтоб попроще, а сложно - были рабочие варианты, но мне самому не нравится... Правда еще неделя в командировке потеряна была... Как определюсь с достойным вариантом отпишусь...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Ток измерялся по показаниям на лабораторном БП. Напряжемие тестером.
