Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Похожее включение то же проверял. Только кандёр с резистором соеденён с 5-ой ногой.
Резальт похожий, как писал aleksolejn1975 надо усилитель делать. Мала обратная связь, по осцилу видно как площадь импульсом совсем чуток меняетса, но по приборам и визуально по свечению лампочки при изменении нагрузки стабилизации нет.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Я так и понял.Осциллографом нужно. Там импульсная составляющая напряжения и тока.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

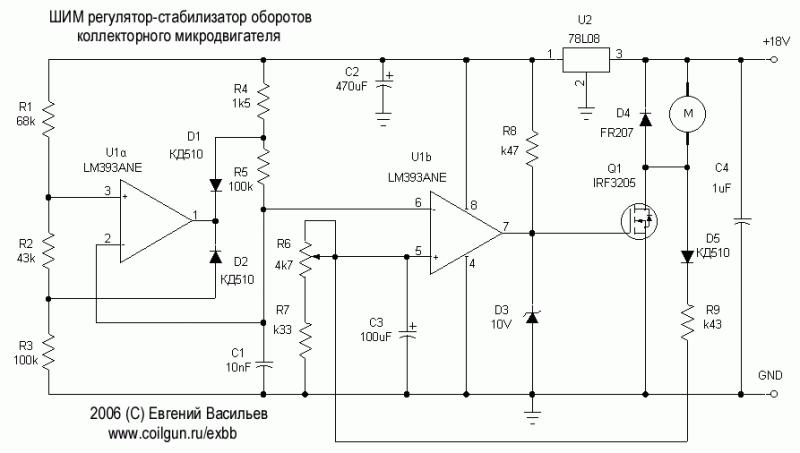

Вот эти два варианта должны быть более продуктивны.Но их нужно настраивать,под конкретный двигатель.И без осциллографа там делать нечего,а его у меня то и нет.РадиоКот :: Автоматический регулятор оборотов для двигателей типа ДПМ. и www.FoAr.ru - ФОрум АРсенала :: ШИМ для микродрели



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Писал: - На осциллографе при изменение нагрузки изменений не замечено. Площадь импульсов не увеличивается с ростом нагрузки.
Визуально контроль был и по лампочке. По ее яркости.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

1ТОМ1,Ну вот,сейчас всё понятно.Значит просто, регулятор оборотов.Тоже не плохо.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Собрал несколько схем что-то работает, что-то нет, у меня вопрос к спецам, сам без эл.образ - на всех схемах стабилизация, напр (LM7812), подключена наоборот хотя на схемах есть обозн in - out vj;tn Может кто объяснит или я чего не понимаю.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

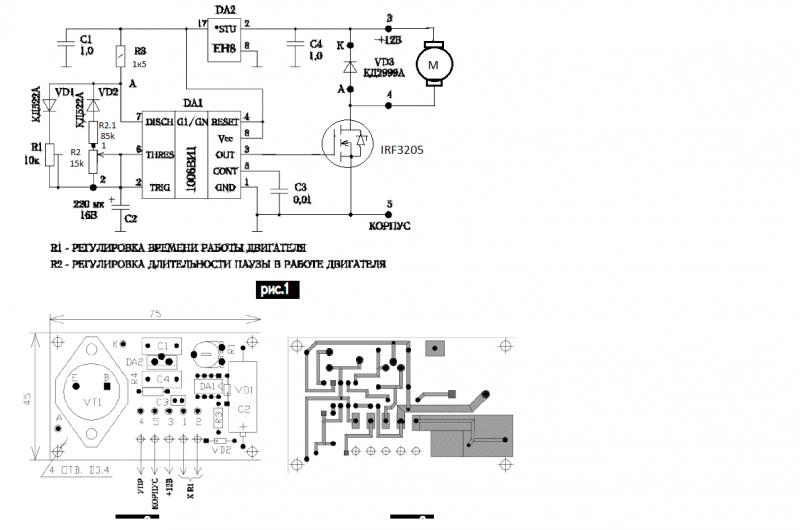

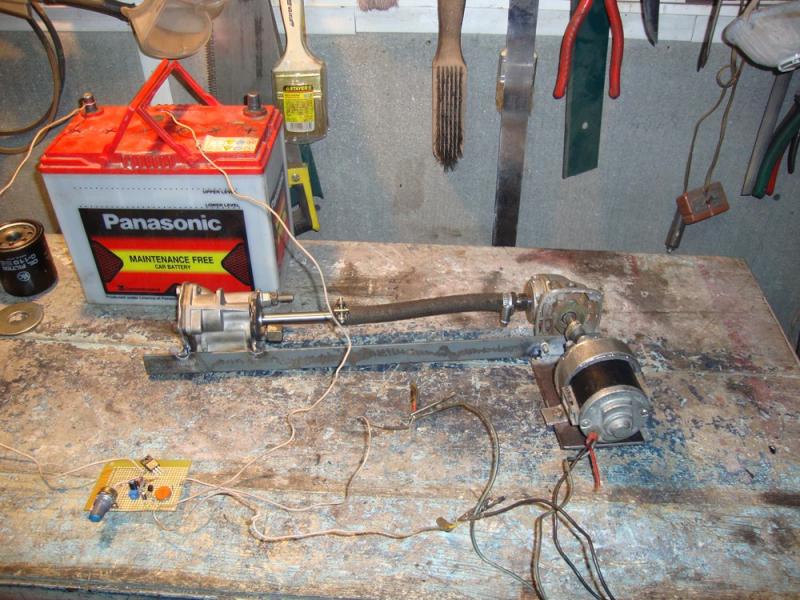

Сегодня опробовал очередной проект подачи масла. Просто перекачивал масло, из ёмкости в ёмкость. Масло насос от ВАЗ, редуктор от болгарки,лишнее отпилил. Внёс не большие изменения в схему. Сейчас плавная регулировка в очень широком диапазоне как паузы, так и работы двигателя. Производительность регулируется от 100гр\ч (можно и меньше), до макс.(более 5л\ч). Для плавной регулировки, R2 лучше применить много оборотный.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

159Viktor, на этом стабилизаторе всего три ноги. Считаем пины(ноги) с лева,на право 1,2,3. 1-й пин ,input-вход,на данную ногу подают напряжение.С 3-го пина, Output -снимают напряжение,для питания радиоэлектронных устройств.2-й пин(средний),GND-корпус.
LM7812ACT даташит Fairchild Semiconductor бесплатно скачать в pdf datasheet LM7812ACT техническое описание радиодетали, LM7812ACT описание на русском аналог микросхема



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

С питанием я разобрался просто, на всех схемах со стабилизатором неправильное подсоединение, схема работает, а стабилизации нет. Я у себя переделал, но чтоб другие не ошиблись.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Всем здравствуйте. Построил печь с нижней подачей, уровень поддерживается поплавком от унитаза. Обдув мощным вентилятором. Когда заканчивается масло в емкости приезжаешь, а вентилятор пашет просто так, идет бестолковый износ и трата электричества. Давно где-то видел приспособление для отключения питания если дымоход остыл, но теперь не могу найти. Огромная просьба ткнуть носом или может подсказать как решить мою проблему. Заранее благодарен, всем огромное спасибо!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

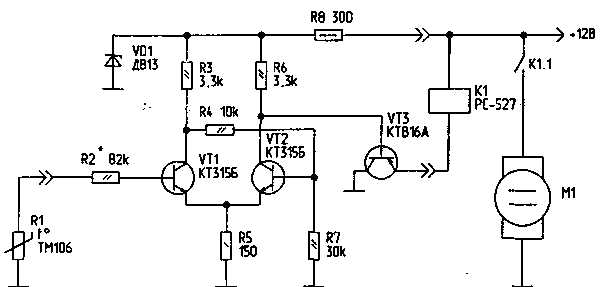

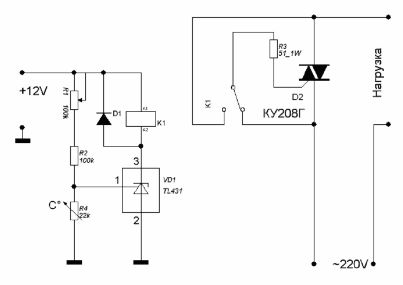

Необходимо термореле. В сети их великое множество.Как вариант.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

159Viktor,Поделитесь,что переделали.Схемку "накидайте".



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Огроное спасибо. Все нашел.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

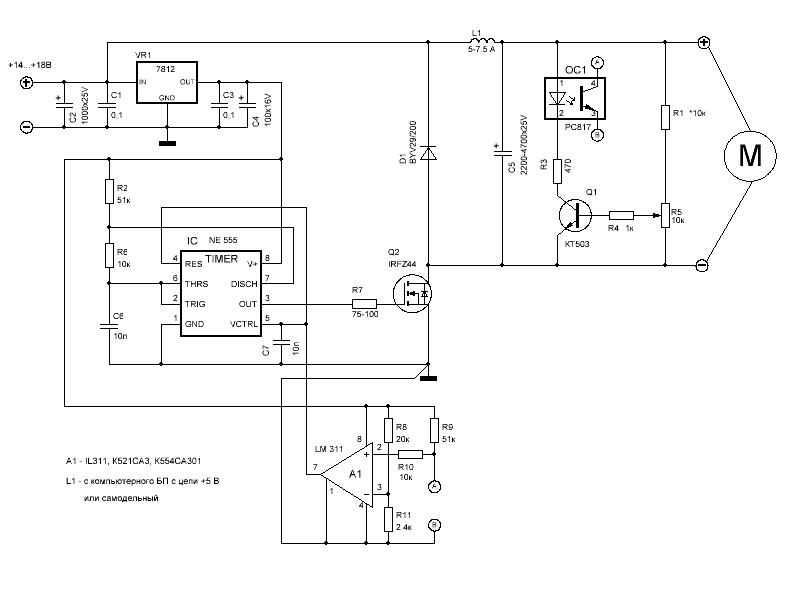

Стабилизировал я таки 555 таймер... Не один транзистор пал смертью храбрых, пока не пришел к этой схеме. Один из фокусов в том, что нужно 4 ногу соединить с 5 ногой (см.журнал Радио №2 2013 г., стр. 22)... Схему можно питать теперь не стабилизированным напряжением (подойдет трансформатор с диодным мостом, только С2 нужно увеличить). В общем задавайте вопросы, если заинтересует...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Интересно,а в каких схемах?
Этот вывод (5) позволяет получить доступ к опорному напряжению компаратора №1, которое равно 2/3Vпит. РадиоКот :: Теория и практика применения таймера 555. Часть первая.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

В каких...? В попытках стабилизировать 555 таймер... полевики вышибало искрение, при подключении схемы к БП, биполярникам не хватало коэффициента усиления... Поэтому пришел к компаратору LM311.
Принцип управления 555 таймером такой же как в этой схеме http://www.termoportal.ru/single/23932-post495.html, только роль переменника играет компаратор, в зависимости от выходного напряжения!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками


Это все к чему? Столько усилий, времени и деталей, а ради чего? Какова цель?
А если просадка напряжения сети, не импульсник БП, то насколько эффективна вся ваша стабилизация?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Я, конечно, понимаю приверженцев простоты... но никто не запрещает внедрить мою схему в схему предложенную 1том1 с аккумулятором..., меняются или дополняются ШИ регуляторы...
Стабилизация предложенной схемы эффективна как и у линейного стабилизатора... Изменял входное напряжение от 12,5 до 15, а выходное изменилось на 0,1В плюс-минус... Думаю ваш маслонасос с наддувом переживет... На вход можно подать и +24, только зачем лишние траты энергии...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

aleksolein1975,Выходное напряжение мерили на 3-й ноге.А каким прибором?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Причём здесь 3-ая нога? Напряжение измеряется на нагрузке, поскольку в цепи есть дросель и конденсатор, приборы могут быть любые.
На насос думаю не нужно более 7-8В, поэтому эта схема очень полезна при питании с акума. На вент стабилизация ни к чему.
