aleksolejn1975, Спасибо за старания!!! По стабилизации понятно, а как с регулировкой напряжения? Можно как регулятор использовать в замен тех схем? Понятно, что при приближении регулируемого напряжения к питающему, стабилизация сойдёт на нет, но от 0 до 9В при питании 12В стабильно работает?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

От 0 до 3-х вольт нет смысла, так как электродвигатели не запускаются при таком напряжении (вернее большинство). А так схема поддерживает стабильно на выходе от 1-го до 11-ти вольт, при входном напряжении 12,5 - 13 вольт. Указанная выше точность поддержания выходного напряжения, при указанных номиналах, я замерял, для выходного напряжения +7 вольт... Для питания схемы от аккумулятора, интегральный стабилизатор должен быть настроен на 10-11 вольт, так как точность опорного напряжения на входе компаратора обеспечивается им или надо на 3 ноге включить стабилизатор на 3 вольта... В общем, принцип стабилизации работает, а доведение до необходимых параметров зависит от изобретательности радиолюбителя! Предлагаю скооперироваться, так как не все способны довести схему "под себя"...!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

При том, что это выход.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Ага... и вход силового транзистора... Только к чему импульсы мерить?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Выход МС, а не всей схемы! На 3-ей ноге напряжение плавает от изменения нагрузки, для поддержания стабильного выходного напряжения. И смысл его там измерять?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Всем доброго дня суток! Вопрос к Aleksolein1975, раз уж вы с Nail02 заговорили о запчастях с компьютерного бп. У меня тоже двигатель трещит, и думаю может тоже поставить эти дроссели, ну не в этом дело ПОКА! А дело в том, что я ставил конденсатор 2000 микрофарат и напряжение поднялось, на сколько вольт не знаю, но по расходу отработки на маслонасосе заметно.На сколько ставить микрофарад, чтоб вольтаж не подпрыгивал?Есть с компьютерного бп конденсатор 25 вольт 45 микрофарат такой пойдёт?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

На сколько помню, у тебя регулируемый по выходу трансформатор с диодным мостом на выходе... И ставя на выходе такого БП конденсатор, который сглаживает выпрямленные полуволны, всегда повышаешь напряжение... Просто поставь конденсатор и уменьши во вторичной обмотке количество рабочих витков (переключи переключатель на положение вниз или, если не устроит, перемотай вторичку)... Я не пожалел бы и 10000мкФ на выходе поставить, лишь бы движок шуршал по тихому!!!

Соседям всегда готов помочь... да и не только соседям, польза была бы...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

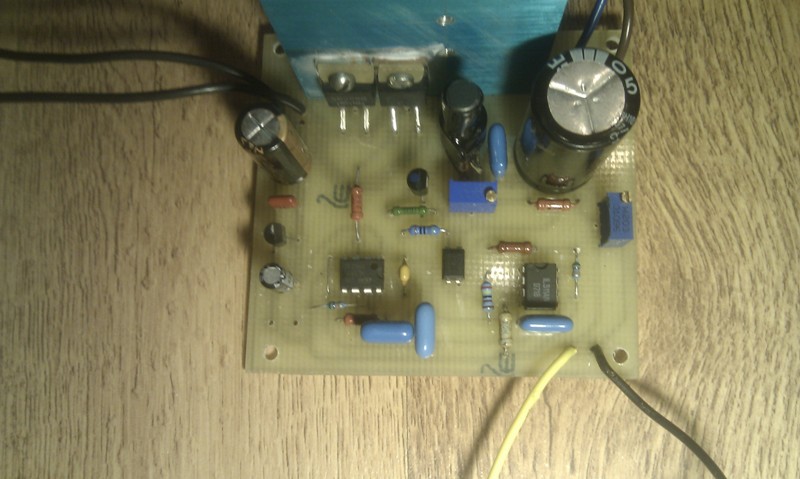

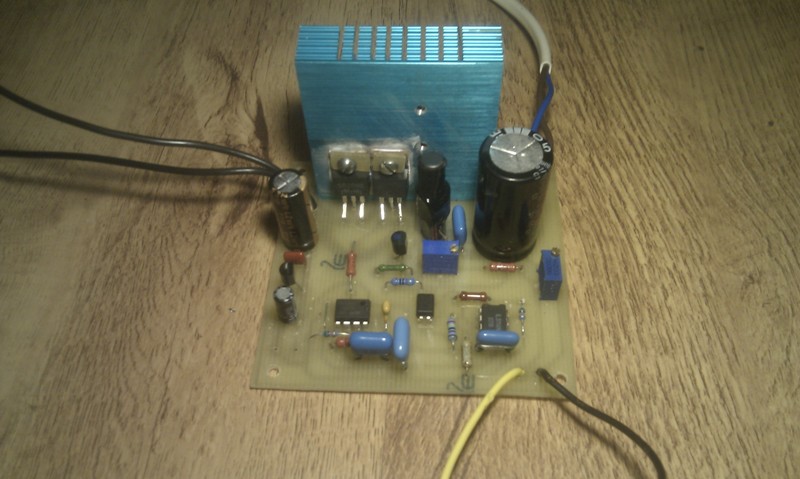

Собрал я свой регулятор на печатке... вот видео...

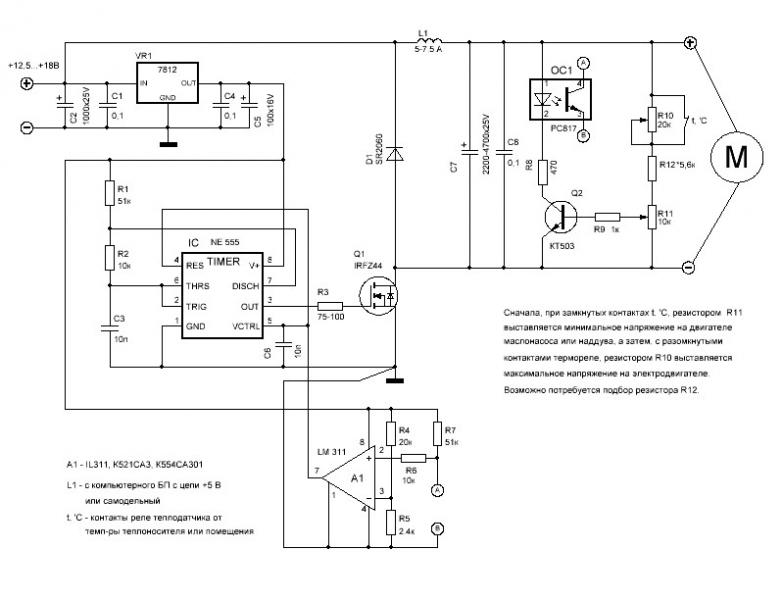

Я немножко доработал его, введя режим минимального и максимального выходных напряжений... Напряжения на выходе будут зависеть от температуры теплоносителя в котле или температуры в помещении и регулироваться терморегулятором... Регулятор держит на выходе от 1В до 11В, при условии, что на регулятор подается не менее 12,6В!Проверено!!!

Можно получить на выходе напряжение и больше 11В, если подавать напряжение на регулятор больше... Думаю, что работает эта формула Uвых=Uвх - 1,5...1,8В...

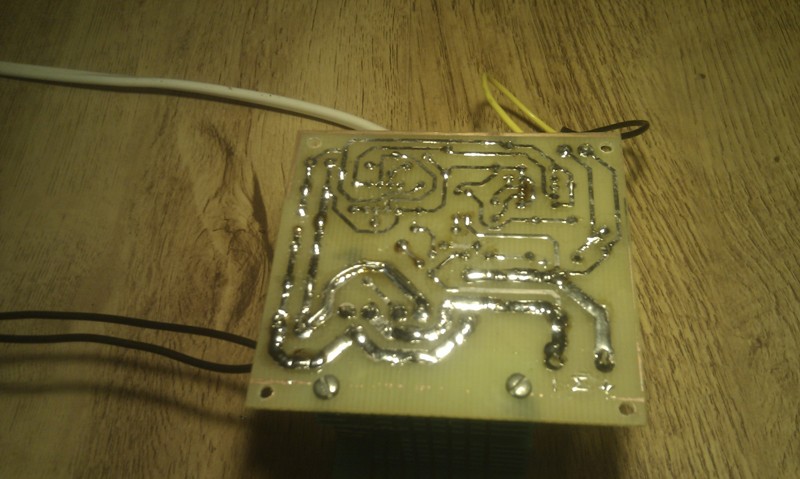

Выкладываю дополнительно схему, архивный файл печатки в формате Sprint-Layout и фото...

Будут вопросы задавайте!...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

aleksolejn1975
Не сочтите за наглость. Рисунок печатной платы не могли бы скинуть.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Архив не пробовал посмотреть?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Формат этот у меня комп не открывает. Да инет к тому-же дохлый.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

.....Выкладываю дополнительно схему, архивный файл печатки в формате Sprint-Layout и фото...

Установи программу Sprint-Layout 6.0 и юзай на здоровье!!!

... 22,3 кБайта скачать проблема?!!!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

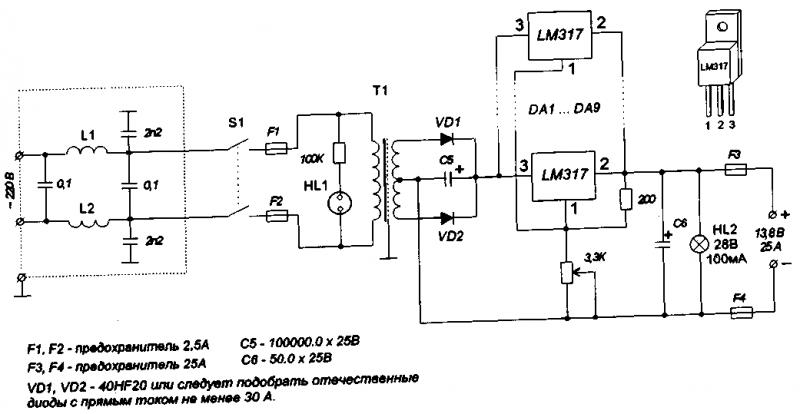

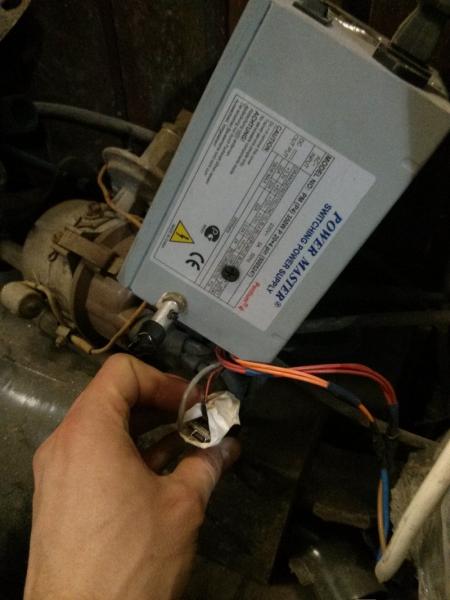

Не было желания городить большие схемы, но была кучка не совсем исправной аппаратуры. В качестве источника питания был использован компьютерный БП, переделанный по инструкции Переделка блока питания для ПК POWER MAN IW-P350 в блок питания для трансивера 13,8V 22А. , в качестве управления ШИМ и паузами был использован Arduino Freeduino Nano v5 , силовые транзисторы добыл из сдохшего ИБП, отпилив болгаркой ненужные куски схемы :)

В итоге имеем микропроцессорное :) управление маслонасосом, применяя минимум пайки.

На будущее есть планы убрать переменник, заменить его переключателем на несколько фиксированных положений, и туда же завести управление нагнетателем, благо в ибп было 2 по 2 транзистора.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Вопрос к тем, кто это уже прошел. Подачу воздуха лучше то-же сделать с плавной регулировкой? Т.Е.,через ШИМ регулятор.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Для регулировки и настройки печи лучше плавное регулирование расхода воздуха, а после определения зависимостей можно сделать БП с необходимыми напряжениями либо сделать ШИМ регулятор с фиксированными выходными напряжениями...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

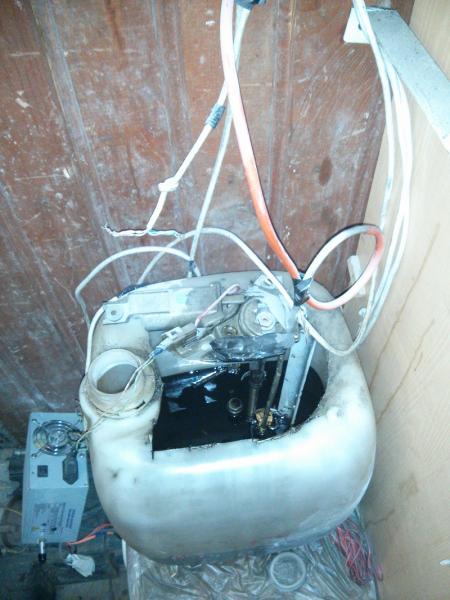

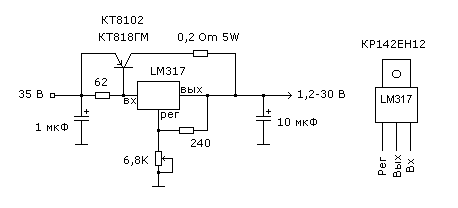

Добрый день мастерам. На форуме я давно: с первой части, но пишу первый раз. Сам ничего не изобретаю (почти) пользуюсь информацией с Интернета. Поэтому, то что я выложу не мое, но проверено и работает. Собрал небольшую печку в гараж на основе круглой горелки (с наддувом). Ставлю на нее дымоход (трубу диаметром 90 мм) и печь готова. Расход от 0,6 литра. Дальше об управлении. Все начинается с блока питания: трансформатор – любой подходящий по мощности. Выходное напряжение до 35 вольт. Выпрямитель – любой на усмотрение мастера.1. Можно собрать из отдельных диодов подходящих по току. 2. Можно использовать выпрямитель от любого автомобильного генератора (можно даже неисправного – как правило 4 диода исправны) выдерживают ток до 45 ампер. 3. Можно купить блок выпрямителя от бензогенератора в магазине запчасти (ДОРОГО) или в магазине, где торгуют радиодеталями (гораздо дешевле). Он от 10 ампер. Есть разные. Там же можно купить одну или несколько микросхем LM317T. Одно постоянное сопротивление 200-240 ом. Одно переменное сопротивление 6-10 ком. Все микросхемы закрепить на одном радиаторе и спаять параллельно. Нумерация ног идет слева направо. Постоянное сопротивление припаять между 1 и 2 ногой. Переменное сопротивление (регулятор напряжения) – между 2 ногой и общим минусом. 3 нога микросхемы вход (+) от выпрямителя. 2 нога микросхемы – выход (+) регулируемое напряжение. Минус (-) от выпрямителя- общий.
Регулятор можно собрать на одной микросхеме, но нужно добавлять мощный транзистор (усилитель тока) и тоже на радиаторе.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Добрый день. Нашёл время описать вторую часть управления печькой (горелкой)-это датчик огня. Он служит нашими глазами в отсутствии нас и преднозначен для отключения подачи масла или всего питания (электрического) если печь (горелка) потухла. В качестве коммутирующих элементов я использую автомобильные (4-х и 5-ти контактные) реле. Для циклической подачи масла-реле поворотов и 5-ти контактное реле, а в качестве таймера для работы вентилятора в режиме продувки после ( принудительного или АВАРИЙНОГО) отключения подачи масла –доработанное реле поворотов.

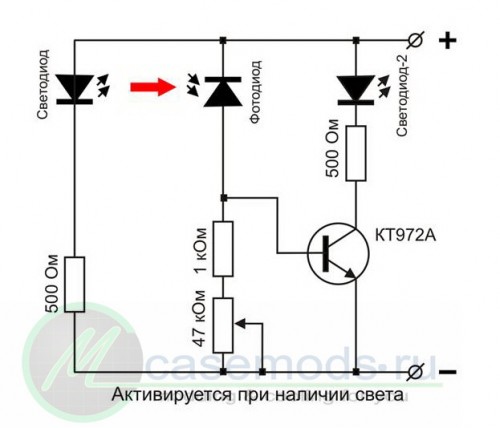

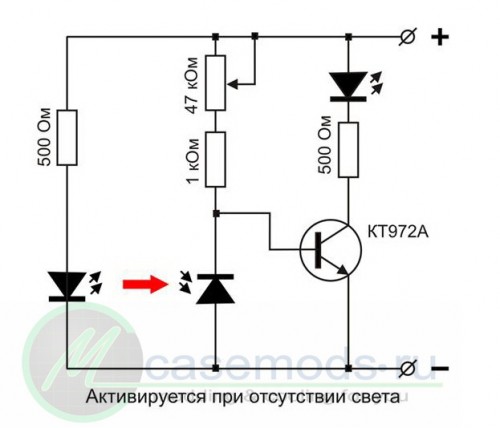

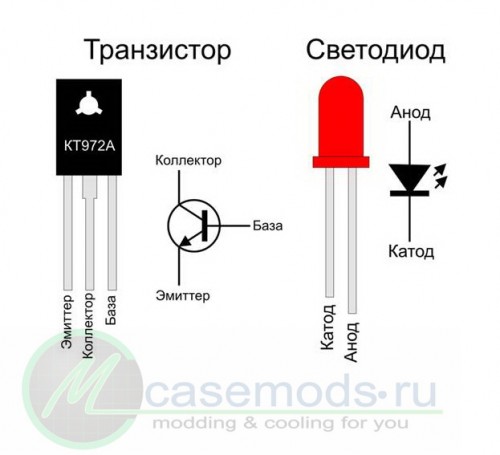

У меня датчик собран на транзисторе (кт 972А) ,но можно тоже самое собрать и на микросхеме.Дело вкуса. В цепь коллектора включена обмотка реле (контакты 85 и 86 ) ,а через силовые контакты можно подключить всё что угодно.
Изначально, при розжиге печи (горелки), транзистор-закрыт и контакты реле разомкнуты.Питания на маслонасос и вентилятор нет. Поэтому параллельно контактам реле поставлен включатель для принудительной подачи питания. После появления огня и срабатывания реле включатель требуется ОТКЛЮЧИТЬ. Для напоминания поставлены светодиоды: Красный-включена принудительная подача элпитания. Красный мигающий-огонь потух (питания нет).Зелёный-огонь есть, питание есть.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

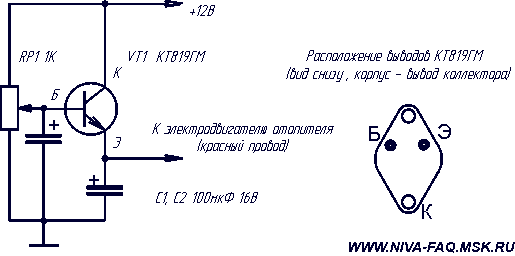

ребята подскажите пожалуйста, сделал на скорую руку 2 регулятора напряжения через пол часа работы транзисторы и диоды нагреваются до такой степени, хоть яишницу жарь, трансформатор на вид 150-200 ватт тепленький. диоды кажется д242, транзисторы 819 в маленьком корпусе с радиатором. Так вот вопрос какой мощьности нуден транс и все остальное, чтобы потянуть 3 мотора. Или все таки ШИМ рулит???



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Спасибо за схему ! А в вашей схеме переменный резистор для чего ? И получается нужны обе эти схемы или одна ? Извините за глупые вопросы. Просто в эл. не силен но понять хочется. Эти схемы нужны для общего питания ? То есть пламя погасло - схема отрубает вентилятор и маслоподачу ?
Извините, нарисуйте по подробнее. Где плюс минус - это питание , понятно а вот где подключаются катушки релюшек ? Общую схему бы с пояснением, если вам не трудно Хочется сделать автоматику но трудно понять как схемы все в одном целом выглядят.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Это окончательная схема, как я понял. Кто нибудь собирал такую, сложна ли в сборке ?
Давайте найдем и отметим схему которую можно было бы собирать и не искушенному в электронике человеку. Чтобы в ней присутствовало и реле для аварийного отключения, и чтобы дребезг моторчика отсутствовал, и была четкая плавная регулировка. Господа электрики подскажите. Еще наверное по питанию, надо отметить использование блока питания компа. Плюсы очевидны, стабилизированное напряжения, доступность и дешевизна.
Далее нужно питание для двух эл. двиг. с плавной регулировкой. Может быть двигатель маслянного насоса можно питать по линии 5 вольт ? плюс плавная регулировка.
Давайте схему придумаем именно как самую универсальную, исходя из всех вышеизложенных требований ? Ну и чтобы было просто радио детальки на неё приобрести.
