Электрическая часть печей на отработанном масле своими руками

Тема в разделе "Печи на отработанном масле своими руками", создана пользователем Бэндэр, 29 янв 2011.

  1. s.salangin

    s.salangin Участник

    Регистрация:
    1 ноя 2010
    Сообщения:
    12
    Симпатии:
    3
    Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

    Привет форумчане.По моей писанине возникли вопросы.Попробую ответить. В моём случае собрана верхняя схема,хотя будет работать и нижняя. Всё зависит от комутации. Переменным резистором регулируется чувствительность датчика.В моём случае (это следующий ответ) отключается подача масла,а вентилятор продолжает работать. Для этого собран таймер (тоже из автомобильного реле поворотов) регулируемый. Но об этом напишу позднее. О подключении реле всё написано (читайте медленнее или внимательнее). Контакты от реле (85 и 86) подключаются в цепь коллектора вместо цепочки (сопротивление 500 ом и светодиод).Если использовать 4-х контактное реле,то оно будет подключать или отключать нагрузку.В случае с 5-ти контактным реле нагрузку можно ПЕРЕКЛЮЧАТЬ.

    nail02 нравится это.
  2. s.salangin

    s.salangin Участник

    Регистрация:
    1 ноя 2010
    Сообщения:
    12
    Симпатии:
    3
    Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

    Ещё раз привет всем. Попробую помочь antonio. 1. С трансформатора 150-200 ватт можно снять такую же мощьность (3-5 или 8 моторов ,по сумме мощьностей). 2. Для того чтобы не жарить яичницу на выпрямителе (диодах) или транзисторе нужно увеличивать площадь радиатора или применять принудительный ОБДУВ. В качестве выпрямителя можно использовать неисправный диодный мост (ПОДКОВУ) из автомобильного (любого) генератора. Количество их (диодов) в подкове- от шести штук.Из строя выходят как правило один (2-редко). Выдерживают ток до 45 ампер и плюс уже имеют РАДИАТОР. Чтобы не перегревался транзистор- не нужно на нём гасить лишнее напряжение (лучше это сделать по переменке до выпрямителя-отводами от обмотки трансформатора). С ШИМ не дружу, думаю что помогут знающие эту тему.

  3. nail02

    nail02 Эксперт форума

    Регистрация:
    8 фев 2012
    Сообщения:
    332
    Симпатии:
    77
    Адрес:
    Р.Б.
    Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

    Теперь все понял :mosking: У Вас данная схема работает ? Как датчик расположили чтобы он от нагрева не расплавился ? И на синее пламя он реагирует ? Копоть немного обычно присутствует, она на мешает работе датчика ?

  4. s.salangin

    s.salangin Участник

    Регистрация:
    1 ноя 2010
    Сообщения:
    12
    Симпатии:
    3
    Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

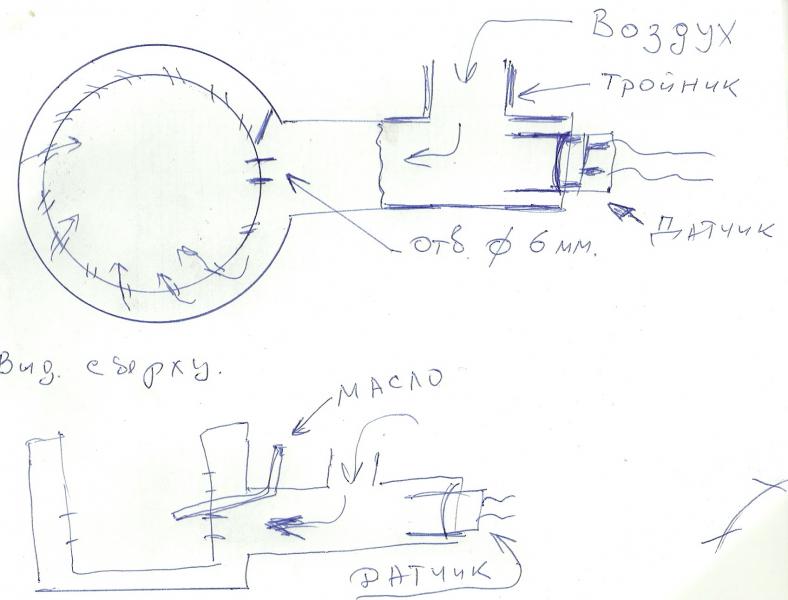

    Добрый вечер всем. Попробую ответить на возникшие вопросы.1 - схема работает.2 -фотодатчик вставлен в корпус от конденсатора (аллюминиевая трубка),которая в свою очередь вставлена соосно подаче воздуха в тройник.Воздух подаётся сбоку (сверху).Поэтому ни трубка ни датчик не нагревается.Свет от огня на датчик попадает через 6-ти миллиметровое отверстие которое расположено на одной оси с датчиком.3 -Цвет пламени я думаю не важен.Главное чтобы ЭТОТ ЦВЕТ ИЗДАВАЛ СВЕТ. У меня печька сделана как горелка.датчик пристроен вот таким образом.В других случаях нужно выдумывать что то другое.Через какое то время (часов 5-6) сажа конечно забивает отверстие для света,поэтому приходится чистить.Это первый вариант.До идеала далеко,но будем к нему стремиться.Главное-система работает.Всё,при пропадании ОГНЯ, ОСТАНАВЛИВАЕТСЯ.


    Вложения:

  5. crock

    crock Новичок

    Регистрация:
    20 фев 2013
    Сообщения:
    3
    Симпатии:
    0
    Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

    доброго суток всем.нужна помощь по электрике.есть в наличии трансформатор ОСО-0,25 220/12 нужна схема питания от трансформатора до электродвигателя вентилятора(вентилятор печки).желательно пронумеровано и расписано кто что:1резистор2конденсатор типо того . спасибо большое заранее.

  6. nail02

    nail02 Эксперт форума

    Регистрация:
    8 фев 2012
    Сообщения:
    332
    Симпатии:
    77
    Адрес:
    Р.Б.
    Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

    Спасибо за ответ ! Большой респект Вам :thank_you2: ! Вы смогли эту схему внедрить ! В том году на форуме об этом кто то писал - мечтал. А вы её реализовали ! А этот фотодатчик где можно купить и какой марки ? Думаю если все радиодетальки смогу достать , то очень хочется сделать подобную автоматику. Проблема только в том что не соображаю в электронике. Надеюсь на вашу помощь :mosking: Боюсь диалога в магазине радиодеталей Дайте пожалуйста фотодатчик ? а мне в ответ а вам какой ? Так однажды было с каким то диодом :cray:
    Зато мозгам есть над чем подумать.... Холодный свет для датчика никогда не засоряющийся копотью .... :scratch_one-s_head: будем кумекать.
    Для меня намного проще варить печь, чем сделать автоматику.
    Сейчас бьюсь над вопросом плавной регулировки воздуха и масла.
    Вот на этой схеме номинал переменного резистора 1 ОМ или 1 килоом ? Непойму. Что означает цифра 1 ?
    А для кого то это очень просто и очевидно :mosking:


    Вложения:

    • reg_vo.gif
      Размер файла:
      4 КБ
      Просмотров:
      239
  7. nail02

    nail02 Эксперт форума

    Регистрация:
    8 фев 2012
    Сообщения:
    332
    Симпатии:
    77
    Адрес:
    Р.Б.
    Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

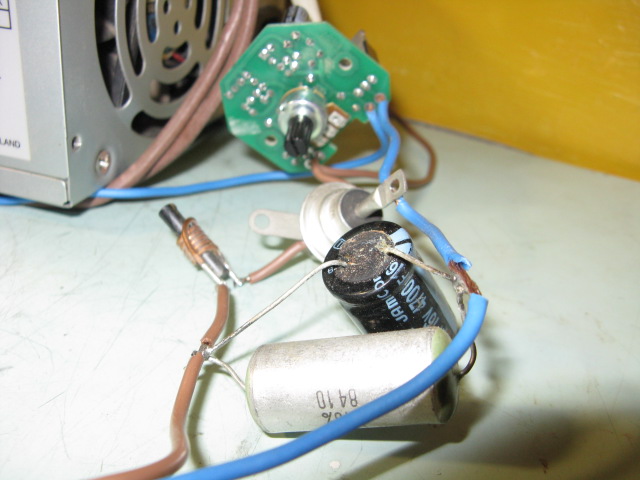

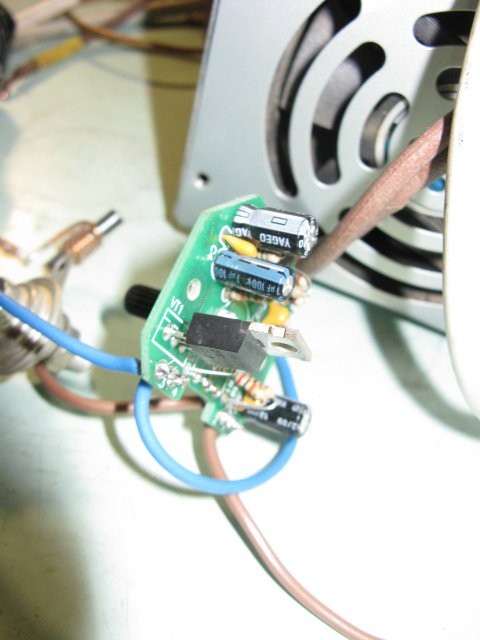

    Сделал регулировку на таком готовом устройстве:
    Регулятор яркости ламп накаливания 12 В/50 A - блок - BM4511
    Воздух улитку регулирует на отлично, а вот масло насос как бы сказать - регулировка слишком резкая, очень медленно поставить сложно. И двигатель начинает внятно вращятся от семи вольт.
    Поэтому думаю попробовать собрать верхнюю схемку.
    Ну и автоматику подобной ваше попробовать очень интересно...


    Вложения:

    • IMG_1868.JPG
      Размер файла:
      87,5 КБ
      Просмотров:
      248
    • IMG_1869.JPG
      Размер файла:
      44,2 КБ
      Просмотров:
      232
  8. mika115

    mika115 Почетный участник форума

    Регистрация:
    13 мар 2010
    Сообщения:
    673
    Симпатии:
    251
    Адрес:
    Новгородская обл .г Боровичи
    Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

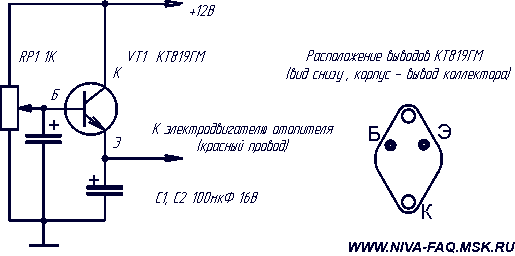

    Переменное сопротивление на схеме - 1 кОм . Эта схема у меня отработала прошлую зиму на отлично :victory: . Проста в повторении , недорогие детали .Только транзистор надо на радиатор крепить ( он греется ) .

    Ivanyonok и nail02 нравится это.
  9. s.salangin

    s.salangin Участник

    Регистрация:
    1 ноя 2010
    Сообщения:
    12
    Симпатии:
    3
    Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

    Всем добрый вечер. Снова вопросы –ответы,значит движемся вперёд. У меня в датчике огни в .качестве фотоэлемента стоит фоторезистор (ФСД-1г 1974 года рождения) .Хотя применить можно и фотодиод или фототранзистор .Приобрести детали можно там где торгуют радиодеталями.Если нет того что нужно,попросите продавца подобрать аналог или замену.Я думаю что вам не откажут. А вообще в Интернете очень много информации про всё .Задайте в поиск (Фотореле своими руками) и бутет вам счастье. Ну а ещё проще можно всё это купить.Но тогда утрачивается чувство радости от того что я сделал САМ. Ведь,как правило САМОДЕЛКИНЫ создают свои творения из того,что оказалось под рукои. Главное к этому приложить голову и руки. Ну да ладно-это лирика.Идём дальше. На схеме сопротивление равно 1килоому (1ком=1000ом) Это фоторезистор ФСД-1


    Вложения:

    Последнее редактирование модератором: 18 авг 2013
    nail02 нравится это.
  10. s.salangin

    s.salangin Участник

    Регистрация:
    1 ноя 2010
    Сообщения:
    12
    Симпатии:
    3
    Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

    Что то я запутался в кнопках.Извините. Я не очень силён в общении с компьютером (в плане отправки сообщений). Скоро исправлюсь.

  11. nail02

    nail02 Эксперт форума

    Регистрация:
    8 фев 2012
    Сообщения:
    332
    Симпатии:
    77
    Адрес:
    Р.Б.
    Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

    Спасибо за подробный ответ !
    А у меня сегодня победа !!!!:yahoo: Собрал и запустил простую схемку - работает на отлично !
    Лучше чем та которая из готового регулятора. Я как космический корабль запустил, т.к. делитант в электронике.
    Я удивлен. Покупал мастеркитовский набор в надежде что он будет работать как надо, а оказалось что 4 радиодетальки копеечные работаю лучше чем дорогая готовая схема на ШИМ модуляции. Блин почему я раньше простым решением не воспользовался.

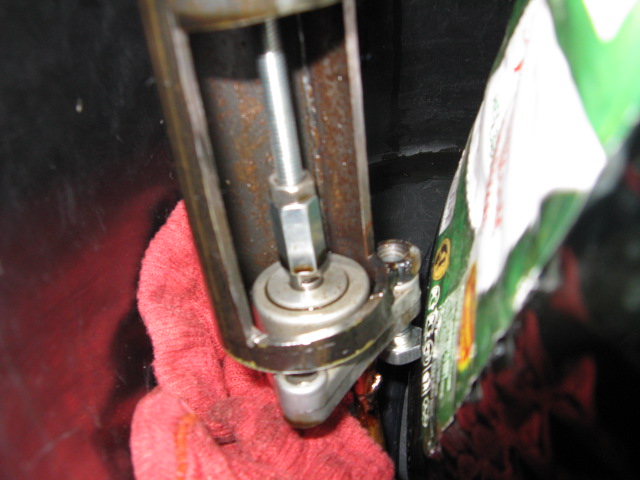

    Остается маленький недочет в конструкции. Редуктор маслонасоса не на одной линии немного из за этого вращение немного как бы с заеданием, надо химичить какое то мягкое соединение для компенсации не точности в соосности. У кого нибудь есть наработки по этому счету ? Есть мысль использовать пружину длинную и упругую.

  12. s.salangin

    s.salangin Участник

    Регистрация:
    1 ноя 2010
    Сообщения:
    12
    Симпатии:
    3
    Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

    Всем привет.Говорят,смена занятий-есть отдых.Вот и я решил отдохнуть. Сегодня я расскажу о подаче масла в моей горелке.Как и у многих,насос взят от ваз 2101-2107.В качестве привода задействован электромотор стеклоочистителя от тех же жигулей.Производительность насоса велика и поэтому,чтобы уменьшить подачу,я вставил между мотором и насосом редуктор (1:4).Роль редуктора выполняет механизм стеклоподъёмника из любой двери всё тех же жигулей.Мотор с редуктором соединён жёстко,а реуктор с насосом при помощи маслостойкого шланга и хомутов.Шланг можно и не стойкий к маслу,просто придётся иногда менять.Почему шланг? Да потому что проще соединить и он выполняет роль кардана (не нужно ловить миллиметры при центровке). И так производительность уменьшили в четыре раза,но насос качает всё равно много.Можно излишки сбросить обратно в ёмкость с маслом. Для этого я на выходящую из насоса трубку надел ещё одну (плотно,но не туго).К наружной трубке припаял рычаг ,чтобы можно было эту трубку(наружную) поворачивать относительно внутренней. Потом просверлил обе трубки и у меня получился КРАН которым я могу регулировать слив масла обратно в ёмкость.Далее я решил добавить более плавную регулировку.Так как механический путь я исчерпал-перешёл к электрическому.Для того ,чтобы менять (уменьшать) обороты двигателя нужно уменьшать напряжение питания.Это можно сделать (на сколько я знаю) тремя путями 1-включить последовательно сопротивление (лучше реостат).Но чем мощнее мотор,тем более мощный нужен реостат (напряжение гасится-реостат-греется).2-Подавать питание от регулируемого источника.Так сделано у меня .Схемы я уже выкладывал.У меня лева.Правая ни чуть не хуже.Обе проверены.На правой собранной из шести микросхем было сделано зарядное для автоАКБ. И путь 3-й шим управление,но,как я уже писал с ним я не дружу, и посоветовать ни чего не могу. Сделав всё это,я решил добавить циклический режим (с паузой).И тут оказалось тоже всё просто.Нам нужно реле которое бы периодически подовало питание на мотор стеклоочистителя.Это реле опять же нашлось в авто (ваз 2108-2112,калина,приора и тд и даже иномарки).У этого реле три вывода: 31-масса 49-плюс 49а-нагрузка.К этому реле добавляем ещё одно реле (но уже 5-ти контактное).Почему 5-ти контактное -дальше будет ясно.Дальше соединяем 31 и 85-с массой,49а и 86, 49- с плюсом. (Питание-12-ти вольтовое). Клемма 30 соединяется с плюсом источника питания (постоянного или регулируемого). На клеммах 87 и 87а будет появляться напряжение при переключении реле. С этих клемм можно подать питание на мотор. Если немного поколдовать с реле поворотов (а там нужно изменить либо сопротивление либо конденсатор (времязадающий)),то реле будет работать с другим соотношением ВКЛ-ВЫКЛ (1:2 ,1:3 ,1:4) ,то есть условно на клемме87 питание будет присутствовать 1-ну секунду, а на клемме 87а-2 ,3 ,или 4 секунды.А это значит,что если между мотором и клеммами 87 и87а добавить ещё один переключатель ,то добавится ещё одна регулировка. ВО НАГОРОДИЛ. Я думаю ,что для регулировки масла есть все.Что лишнее ,каждый выберет сам. Всем спасибо за терпение. Следующая тема про ВОЗДУХ.

  13. nail02

    nail02 Эксперт форума

    Регистрация:
    8 фев 2012
    Сообщения:
    332
    Симпатии:
    77
    Адрес:
    Р.Б.
    Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

    Да пост огромный и поучительный спасибо ! У меня насос от скутера поэтому производительность от 12 вольт - в самый раз . От 0.4 до 1.5 литров в час. Начертите пожалуйста схему по подключениям реле. Реле с тремя контактами это реле поворотов ? И что за резистор или кондер надо изменить, на примере реле ваза, как самого доступного.


    Вложения:

    • IMG_1877.JPG
      Размер файла:
      89,2 КБ
      Просмотров:
      298
  14. s.salangin

    s.salangin Участник

    Регистрация:
    1 ноя 2010
    Сообщения:
    12
    Симпатии:
    3
    Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

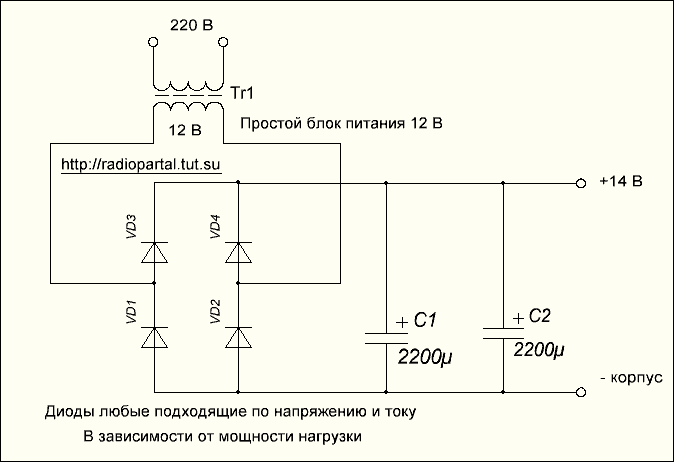

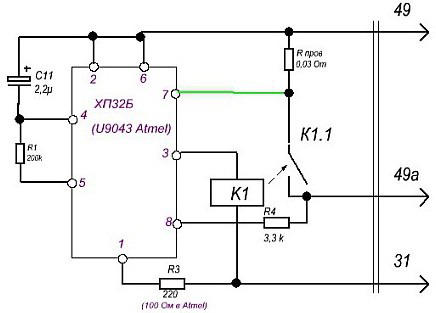

    Вот схема из инета.Там же всё есть. Не ленитесь.


    Вложения:

  15. san

    san Эксперт форума

    Регистрация:
    26 сен 2011
    Сообщения:
    523
    Симпатии:
    143
    Адрес:
    РФ
    Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

    Остается маленький недочет в конструкции. Редуктор маслонасоса не на одной линии немного из за этого вращение немного как бы с заеданием, надо химичить какое то мягкое соединение для компенсации не точности в соосности.
    nail02
    можно компенсироварь корданчиком (из контрогаек)

  16. s.salangin

    s.salangin Участник

    Регистрация:
    1 ноя 2010
    Сообщения:
    12
    Симпатии:
    3
    Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

    Привет.Зачем рисовать схему,если всё уже разжёвано.Ноги у реле пронумерованы. Осталось их только соединить.Ещё раз повторяю:работайте с интернетом. ТАМ ВСЁ ЕСТЬ. НЕ ЛЕНИТЕСЬ. Про реле. R1 и С11 на схеме это времязадающие элементы.Изменяя величину того или другого- вы измените частоту срабатывания реле.


    Вложения:

    • 4.jpg
      Размер файла:
      25,9 КБ
      Просмотров:
      243
  17. nail02

    nail02 Эксперт форума

    Регистрация:
    8 фев 2012
    Сообщения:
    332
    Симпатии:
    77
    Адрес:
    Р.Б.
    Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

    Доброго времени суток всем ! Спасибо за ответы.
    Купил три бэушных БП комповских. Один оказался мертвым, пред сгорел, поставил вместо него жучек - щелчек и дым из блока дали мне понять что он больше никогда не оживет.
    Два живые но один вырубается после 10 минут работы при нагрузке на моторчик улитки надува.
    Нагрузку долго не держит. Конденсаторы знаю меняют на бэушных БП. Наверное и здесь требуется замена. Рыл интернет, пишут что они должны быть вздутыми и вытекшими. При осмотре БП увидел коричневые подтеки но не вздутые кондеры. Проверил тестером - вроде рабочие.

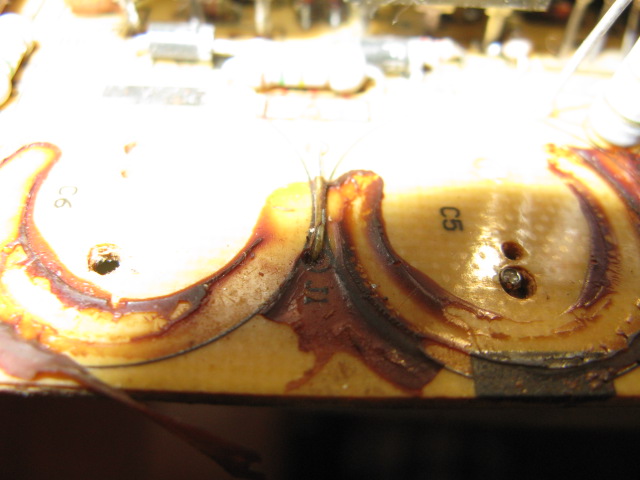

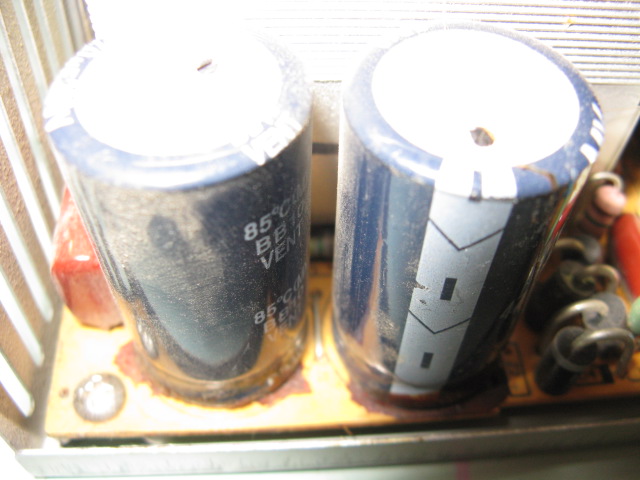

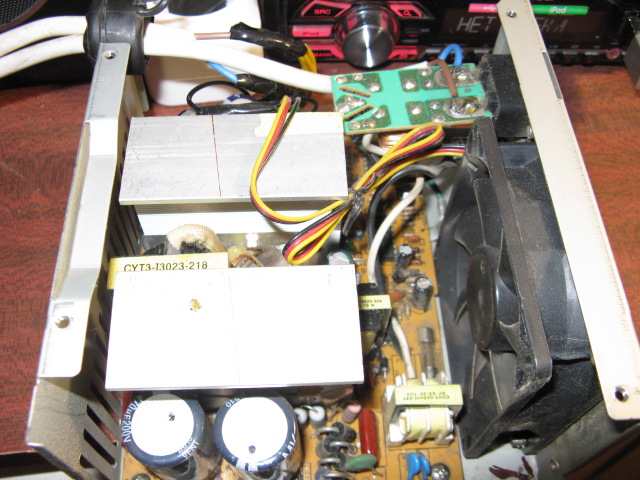

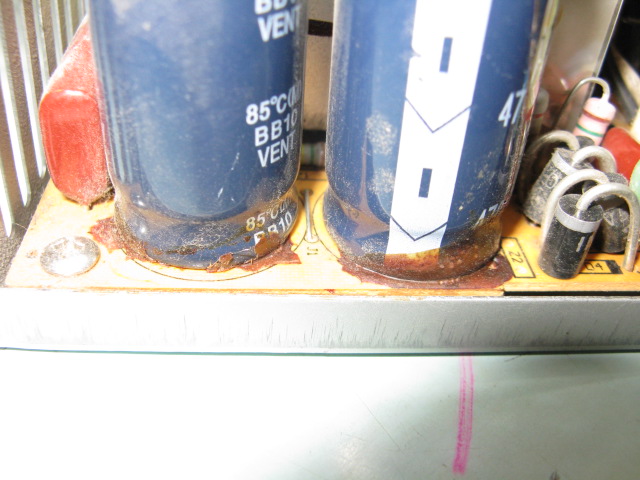

    Не пойму надо ли их менять или нет. Судя по следам это коричневой жижи, её намазали на заводе, похоже, или все таки это вытекший электролит ? Фото для наглядности.

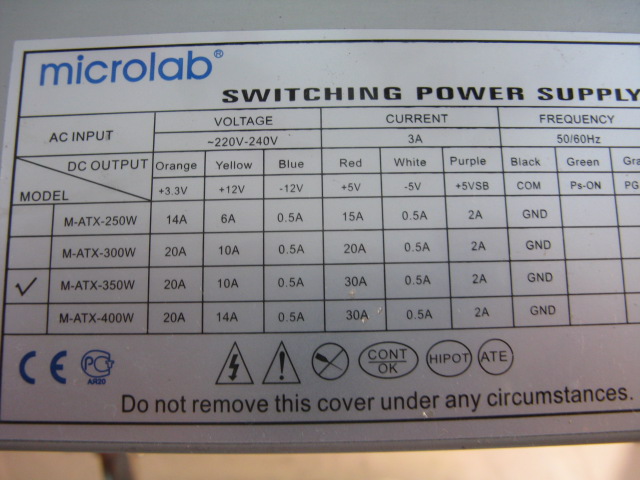

    Нужно чтобы БП спокойно тянул хотябы 10 ампер. Улитка 7.5 ампер плюс 1 ампер моторчик стеклоочестителя. Или не париться и купить новый БП ватт на 450 ?


    Вложения:

    • IMG_1881.JPG
      Размер файла:
      100,9 КБ
      Просмотров:
      191
    • IMG_1882.JPG
      Размер файла:
      89,6 КБ
      Просмотров:
      186
    • IMG_1883.JPG
      Размер файла:
      81,8 КБ
      Просмотров:
      198
    Последнее редактирование: 20 авг 2013
  18. alex-fs

    alex-fs Постоянный участник

    Регистрация:
    26 окт 2010
    Сообщения:
    47
    Симпатии:
    4
    Адрес:
    Нижневартовск
    Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

    nail02, полную фотку блока питания дай, попробую тебе помочь...

  19. nail02

    nail02 Эксперт форума

    Регистрация:
    8 фев 2012
    Сообщения:
    332
    Симпатии:
    77
    Адрес:
    Р.Б.
    Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

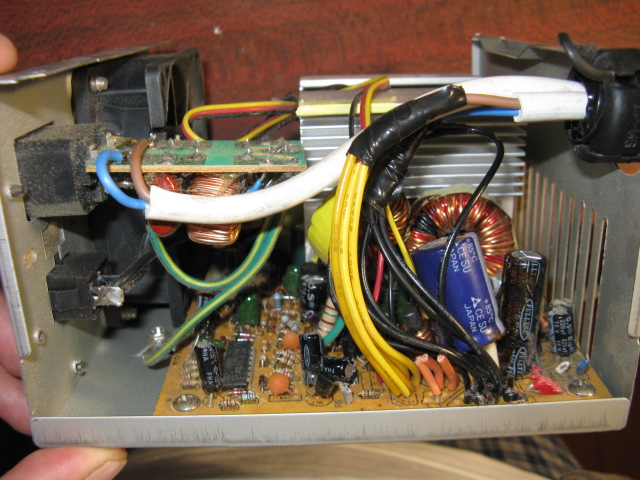

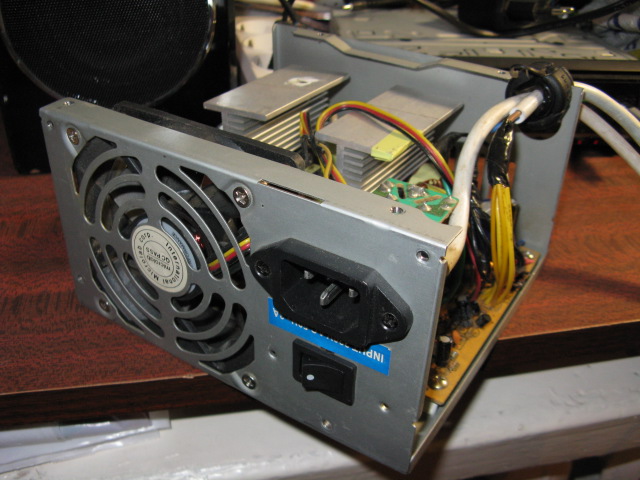

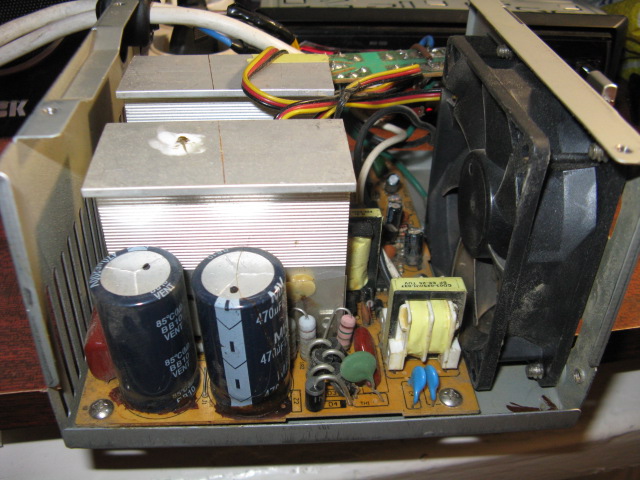

    вот еще фото


    Вложения:

    • IMG_1939.JPG
      Размер файла:
      128,8 КБ
      Просмотров:
      194
    • IMG_1940.JPG
      Размер файла:
      123,1 КБ
      Просмотров:
      178
    • IMG_1941.JPG
      Размер файла:
      132,1 КБ
      Просмотров:
      187
    • IMG_1942.JPG
      Размер файла:
      111,5 КБ
      Просмотров:
      179
    • IMG_1938.JPG
      Размер файла:
      98,6 КБ
      Просмотров:
      172
    Последнее редактирование: 21 авг 2013
  20. alex-fs

    alex-fs Постоянный участник

    Регистрация:
    26 окт 2010
    Сообщения:
    47
    Симпатии:
    4
    Адрес:
    Нижневартовск
    Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

    Удивлён, выглядит довольно достойно, не должен через 10 мин. вырубаться :( , на микросхемах какие циферки написаны?

    Ivanyonok нравится это.
