Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

У меня 2 штуки таких блоков, восстановили из умерших. регулируются от 0 до 17 вольт. Запас по мощности просто огромный. Один раз пришлось даже аккумулятор заряжать на автомобиле.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

у меня получилось регулировать от 5 до 24 вольт, и при потреблении 10А при 14 вольтах ни намека на нагрев, поэтому и удивляюсь почему у nail02 такая фигня...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

привет всем.хотел сделать так же тока вот схему не вижу куда то пропала может у кого осталась эта схемка от Zhuk043.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

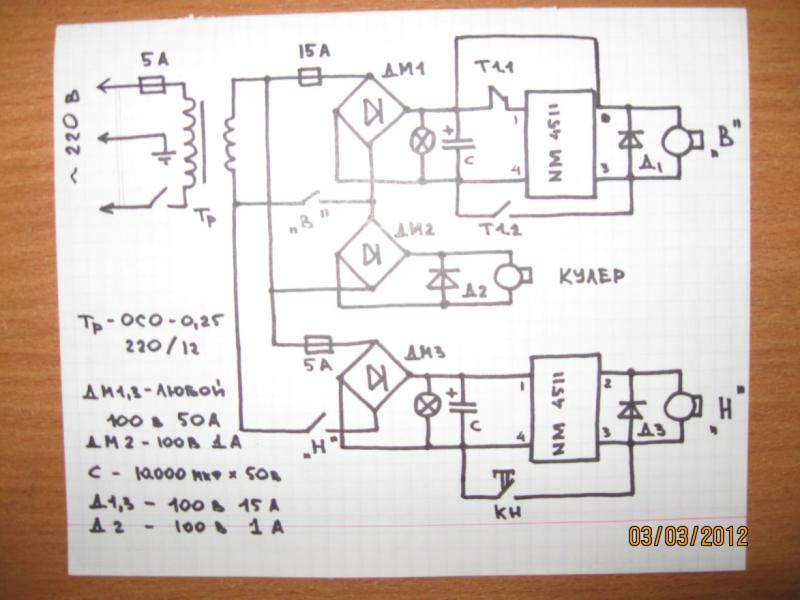

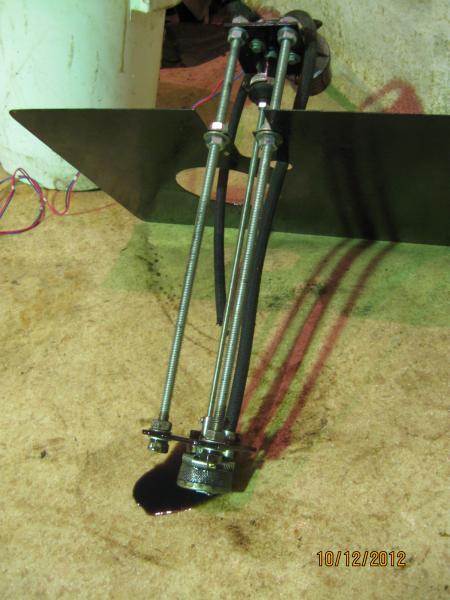

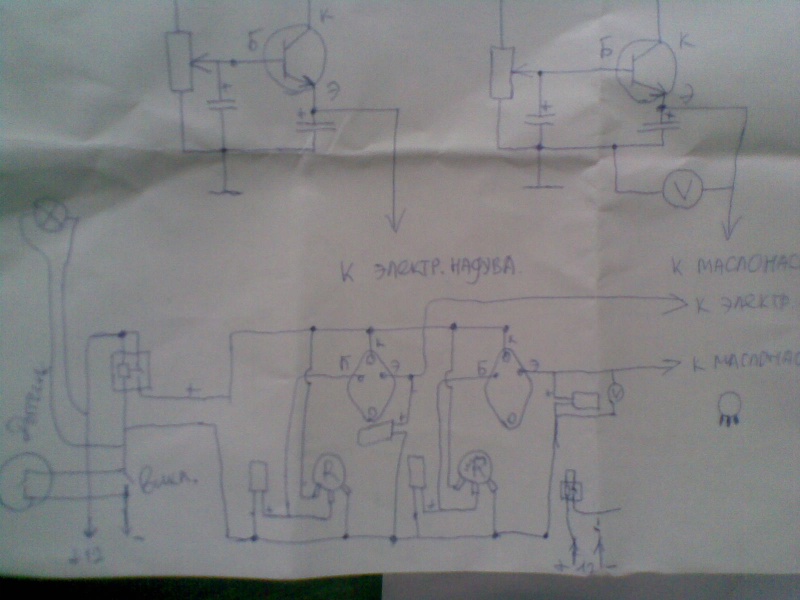

Ловите ) + фото штатива



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Когда провода замыкаешь то БП выключается сразу. Я вот думаю если эти кондеры самые крупные поменять станет ли он нормально работать или все таки причина может быть в другом ?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

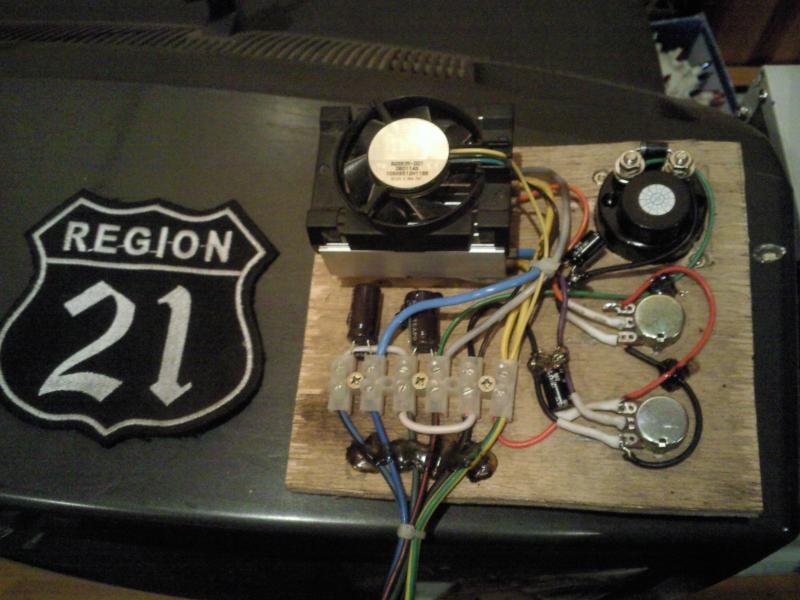

Станция у вас отличная ! Я пытался тоже собрать плавную регулировку на этом мастер китовском наборе, но почему то плавной регулировки именно масла нету. Крутишь с минимума потихоньку- вольтаж ноль потом резко 5 вольт и так далее, нету плавной регулировки почему то а вот надув плавно регулируется почему то . Я так понимаю нагрузка в один ампер от маслянного насоса маловата ? У надува нагрузка 7.5 ампер вот эту нагрузку эта схема регулирует плавно. Блин как хорошо было бы уметь разбираться в этих кондетсаторах резисторах и проч. эл.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Выглядит красиво .... но не верю я этой китайской электронике А верю схемам сделаными своими руками . Отечественный транзистор кт 827 , хотя и устаревший , но прекрасно плавно регулирует ток до 20 ампер ... ...Схему выкладывали неоднократно ...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Пристойно не выглядит конденсатор, криво подпаяный во вторичной цепи... Тут дело такое - либо научится разбираться в конденсаторах, резисторах да полупроводниках, либо искать знакомых, кто в этом рубит без снобизма, т.е. готов помочь...
А так, на крайняк, не рубя в электронике, вам будет достаточен обыкновенный трансформатор с вторичной обмоткой через один вольт (1,2,3,4,5,6,...16 В (Вольт))и выпрямитель, состоящий из диодного моста и электролита (электролитический конденсатор, хотя бы 1000 микрофарад на 25 вольт, или большей емкости в микрофарадах, допустим 2200 или 4700). А так же переключатель обмоток, который будет соединять вторичные обмотки с выпрямителем. Как это сделал, например, ervin1977... Почитайте выше по форуму...
mika115, КТ827 может и 20 Ампер выдержать, но на нем можно будет и воду кипятить... радиатор нужен достойный! Все зависит от перепада напряжения на нем и силы тока... Мощность рассеиваемая на транзисторе будет равна: Р=U*I (Вт) - т.е. она прямо пропорциональна напряжению и силе тока.
Подводя к схеме линейного стабилизатора +16 вольт и имея на выходе +9 вольт, при нагрузке, допустим, 5 ампер, на транзисторе будет рассеиваться мощность: Р=(16-9)*5=35 Вт. Как греется 25 ватный паяльник все могут провести опыт... А тут 35 Ватт...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Единственно , что в голову приходит: мощный диод, паралельно мотору, "стрелкой" к плюсу, стоИт? Много крови в свое время выпил.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

В общем, лучше подавать на нагрузку сразу необходимое напряжение с преобразователя напряжения (трансформаторного или инвертора), либо использовать импульсный понижающий преобразователь напряжения (КПД порядка 90%)... И каждый должен решать сам, что он потянет, а что лучше доверить специалисту.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Может быть, кому нибудь, пригодится. Автоматика безопасности.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

...срабатывает защита от короткого замыкания - всё правильно! а в остальном, при постоянной нагрузке, должно работать, да, а вентилятор в БП обязательно должен вращаться!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Спасибо за схему.только вопрос вм4511 тоже подойдет вроде то же самое и что ты там переделывал



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Большое вам человеческое спасибо !
Как раз собираюсь все делать - как раз ваши схемы пригодятся !



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

2) Датчик крепится через термопасту любым способом,
в то место котла, которое быстро прогревается и быстро остывает,
и имеет температуру при работе более 100 С,
обычно это патрубок «боров» между котлом и дымоходом, ДО
задвижки, «головой» (разьемами) вниз, чтобы не перегревался.

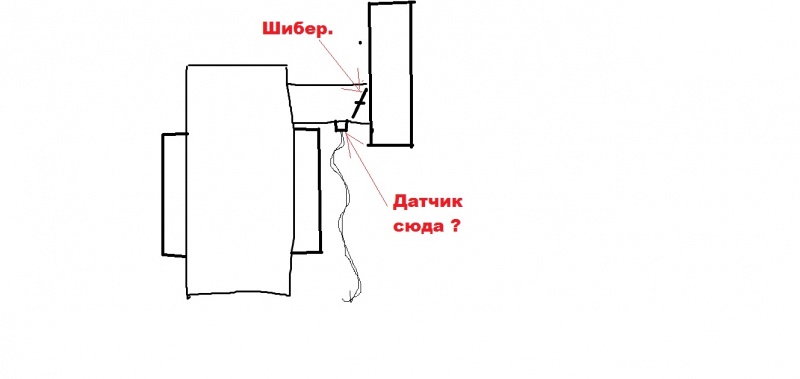

Вот сюда ?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

20-ая страница этой ветки.

Вот сюда ?

Да



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

это в другую тему надо бы
Сделай соединение через кусок резинового шланга, никакого заедания.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

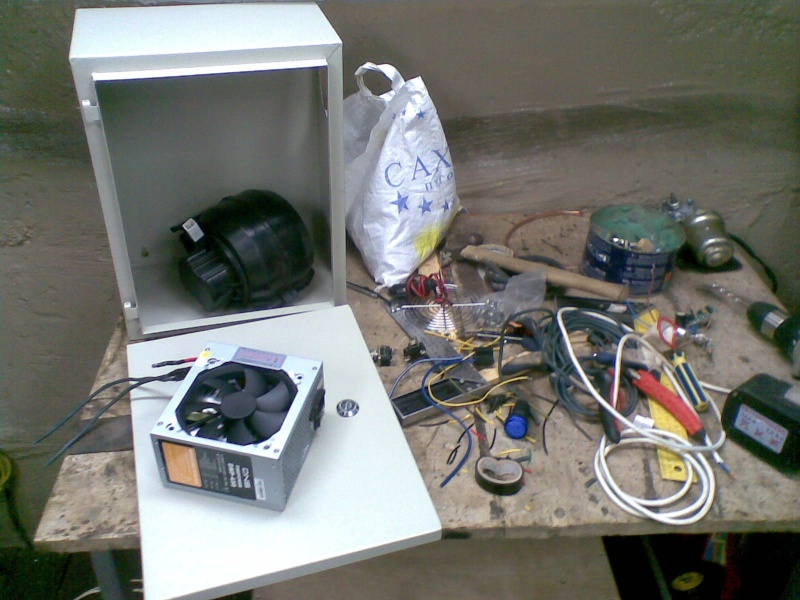

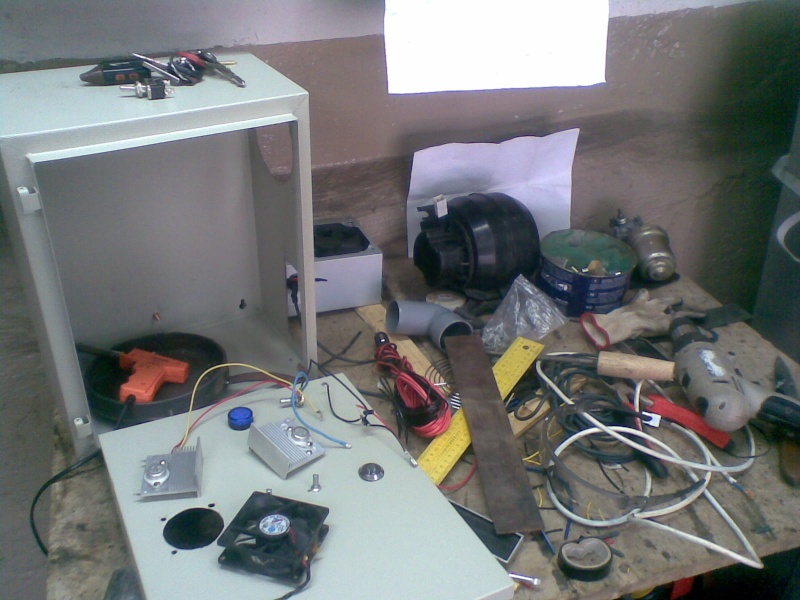

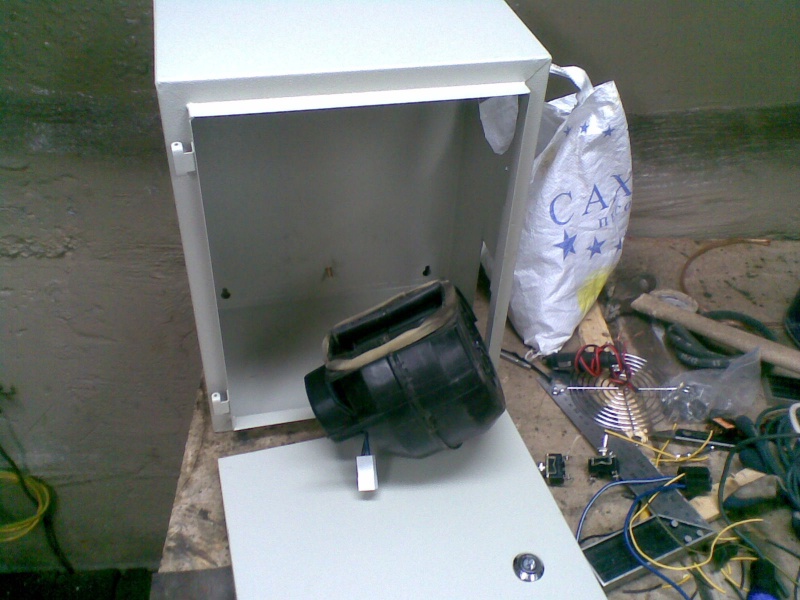

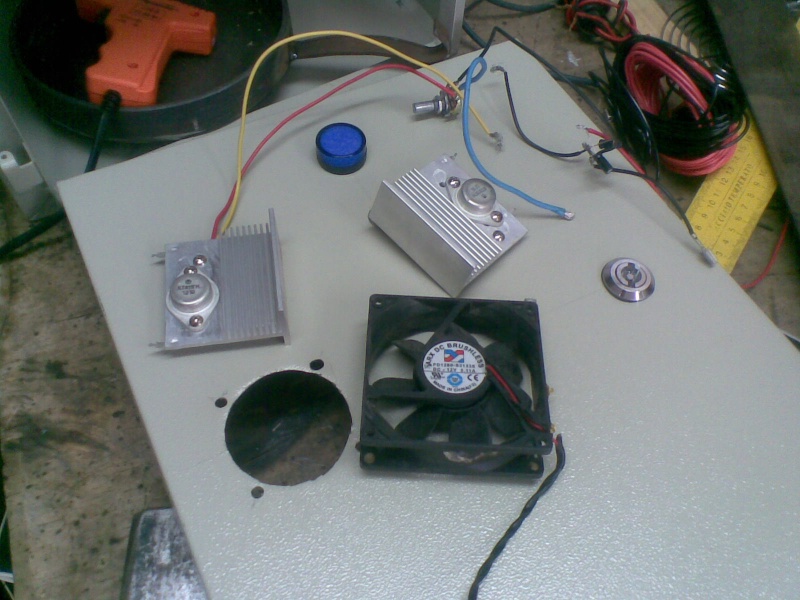

Собираю ящик управления.
Аварийное отключение придется делать на автомобильном реле. В своей "деревне" не нашел магнитный пускатель . Или я не там искал. Есть контакторы, с кнопками но блин их размеры и цена - меня просто поразили. Был куплен ящик, и новый блок питания на 450 ватт.
Кнопки, Лампа сигнальная на 220. провод сечением 0.75 мм (сойдет ?). Мои дилетанские познания в электроники родили схемку для подключения реле автомобильного. Буду собирать , испытания не за горами



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Вот тут на фото есть диод на вольтметре, уважаемые электрики подскажите , мне тоже надо поставить этот диод паралельно волтметру , эли этого делать не нужно ? И вообще зачем он ставится, Диод в смысле. ? Извините за глупые вопросы.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

диод НЕ нужен
