Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

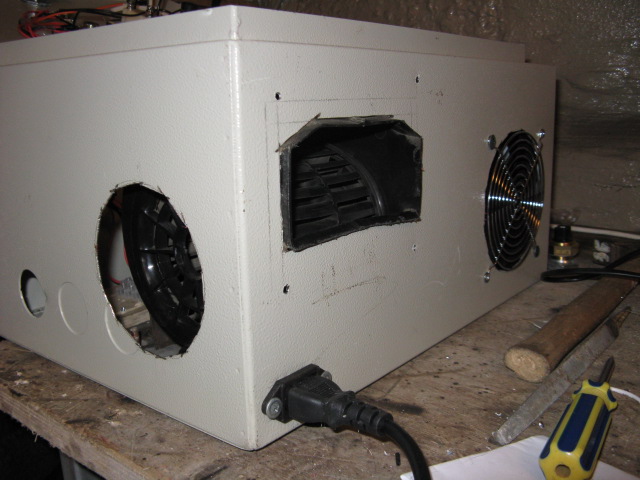

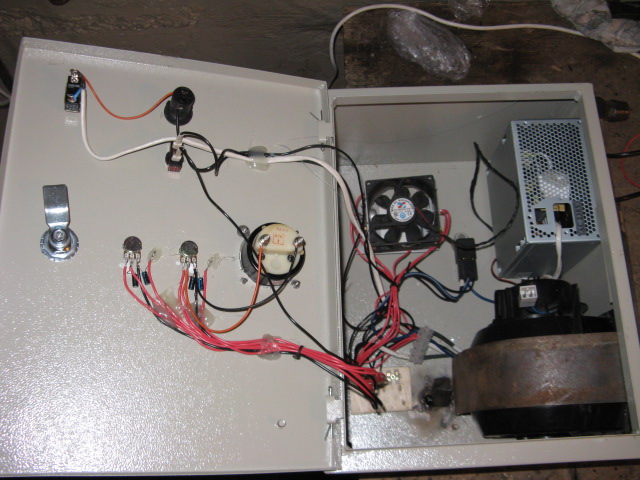

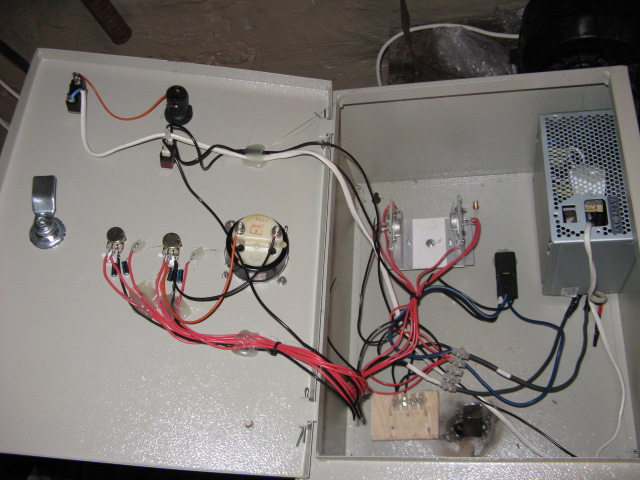

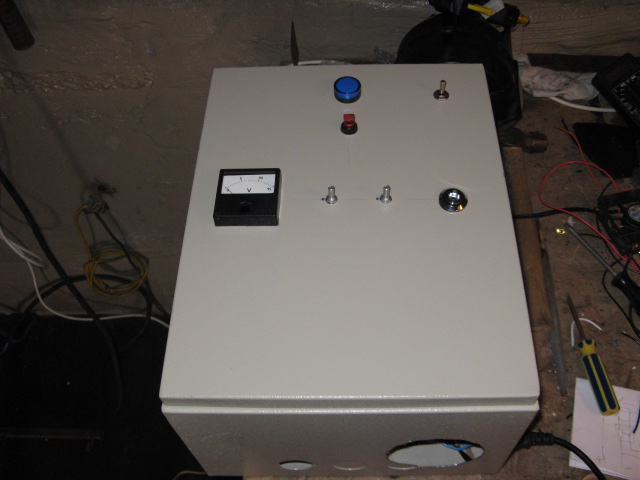

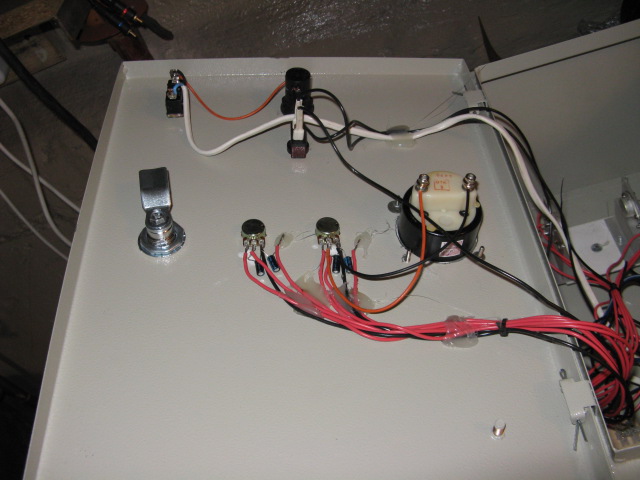

Работа в полном разгаре. Уже приобретает вид и лицо, ящик управления !



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Для медного провода принято на 1 мм.кв. допустимо пропускать 10 Ампер... Если не будешь пропускать ток больше 7,5 Ампер, то выдержит...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Мда, запаса маловато конечно, небыло полторашного провода. 2,5 мм был но слишком толстый, разьемы обжимать на автомобильные мамку папку, сложно , не влезает в паз .



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Собрал, одна часть схемы не работает . Та которая на маслоподачу. Смотрел... на резисторе вольтаж плавно менятся, дальше после транзистора тока нет... Блин чтоже может не работать ? Может транзистор попался не рабочим ? Тупо поменять местами транзисторы ? Регулеровка надува регулируется. Но рзистор в начале хода большую часть крутиться без результата, и когда остается докрутить процентов 30 то в этом диапозоне вся регулировка и происходит. Нету плавной регулировки во всем деопазоне. От чего это зависит ? Может надо что то добавить в схеме ? Вот схемы, я собрал ту что попроще. Может надо собирать вторую ?
Мда, ... куча вопросов получилось. Помогите люди, пожалуйста ?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

В электрике я не очень понимаю. Но, ситуация знакомая- попробуйте поставить переменный резистор с другим номиналом. Либо (добавить) подобрать методом тыка резистор(100ом) тот что на второй схеме.
Если я не прав поправьте пожалуйста.
Удачи!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

nail02, попробуй вместо КТ819 использовать КТ827.

КТ827 составной транзистор и у него больший коэффициент передачи по току, чем у КТ819... Либо попробуй переменный резистор на 100 ом мощностью не менее 2-х Ватт.

И как советовал step2094, попробуй подобрать резистор который включен между массой переменным резистором. Падение напряжения на этом резисторе должно быть такой величины, чтоб начиная с 10% положения переменника двигатель вращался с оборотами чуть менее номинального (т.е. минимально необходимыми - зависит от расхода масла, величины напора надуваемого воздуха) И тогда увеличитса плавность регулировки напряжения на двигателе.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Спасибо огромное, буду пробовать ! О результатах обязательно напишу.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

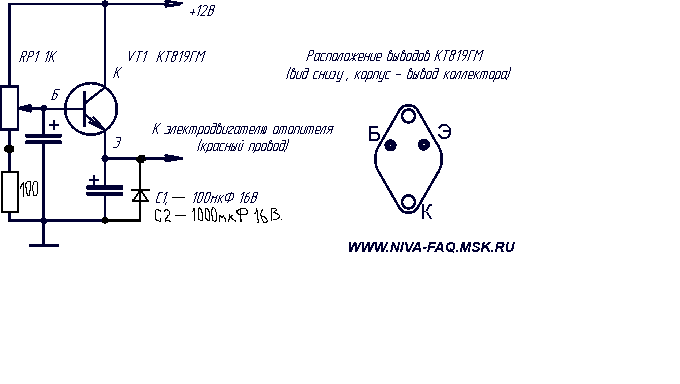

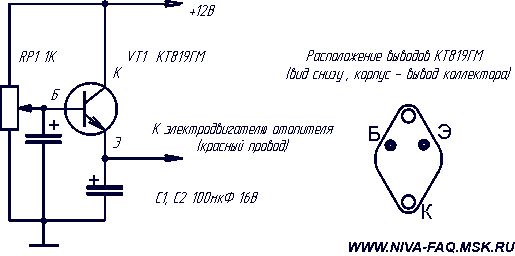

Вот так будет чётко работать, проверено
КТ 819 на радиатор соответственно.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Подойдут КТ815, вместо КТ817... В принципе, эти два транзистора и заменяет один КТ827... ... тут за простотой гоняются...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Решил и я написать.Имеем:трубчатую печь с наддувом и капельной подачей масла сверху.Ещё есть расходный бачёк на 3 литра.Предлагаю самую минимальную автоматику.На дымовой трубе(которая в помещении,и перед входом через стену) ставим термостат-выключатель,градусов на 100,нормально разомкнутый.То есть если меньше чем 100-выкл.И параллельно ему тумблер.Это через него проходит ток на вентилятор наддува.Как это работает.Растапливаем печь тряпочкой.Через минуту включаем тумблером наддув.Открываем расходный краник,чтоб капало.Короче,печь работает.Выключаем этот тумблер (но он зашунтирован включённым горячим термостатом-выключателем,доливаем до полного в расходный бачёк,и идём домой.Печь будет ещё 2.5-3 часа работать(а вы спать),и когда бачёк опустеет,огонь потухнет,термостат выключит наддув.Утром в гараже будет теплее.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Если будет гараж на месте
Я не рискну оставить печь без присмотра, мало ли что может произойти, остановка вентилятора перегорит/заклинит или даже банальное отключение света...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

В моём случае будет использоваться кулер 12 вольтовый стоечный вентилятор.Потребляет меньше 1 ампера,от блока питания и акб,между ними реле на 5 ног.Типа как бесперебойник. А на счёт возможной опасности...Вы же не выключаете дома холодильник,телевизор(в дежурке),и т.л.,когда уходите из дома.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Холодильник без обдува не стреляет:-)
Если вы в своей печке уверены, поздравляю!
А свою я не оставлю, хоть и работает не плохо, но до идеала довести время нет(дом строю)



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

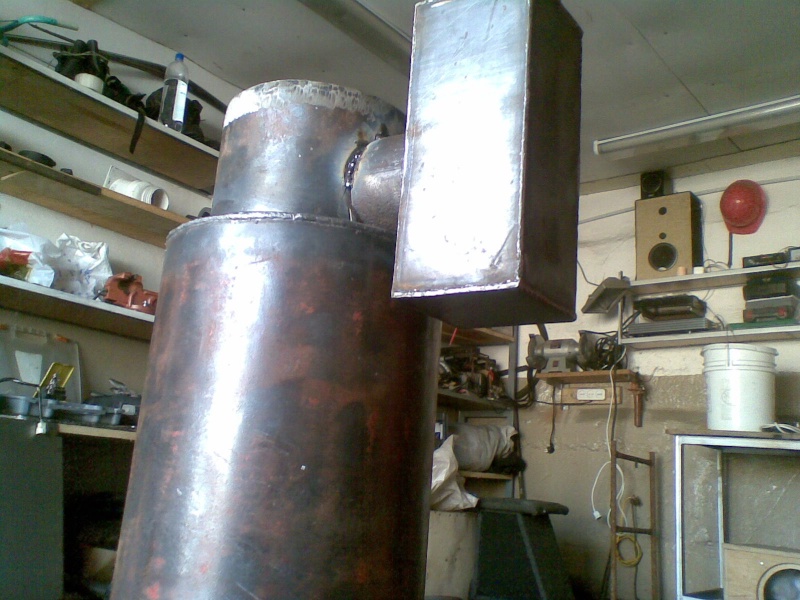

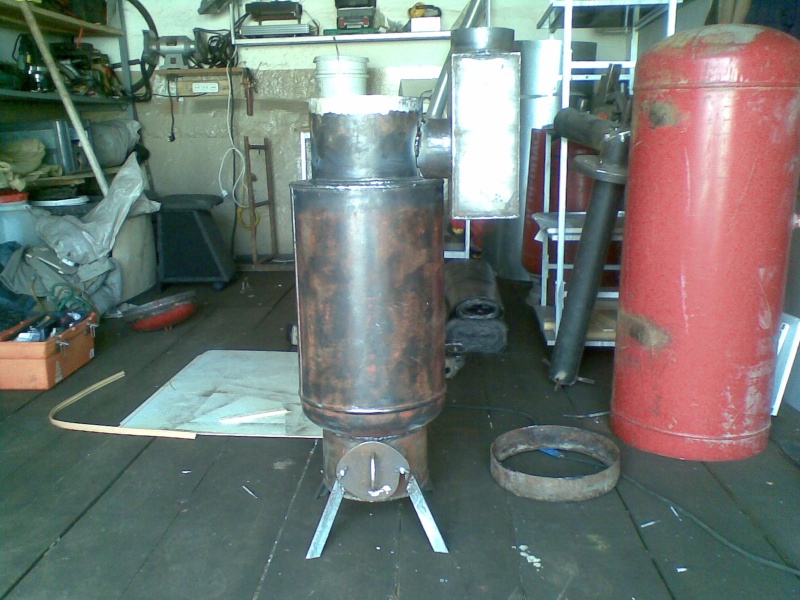

В свободное время варил котел. Рубашка охлаждения готова. Спасибо большое за помощь по электрике. Продолжаю наладку эл. части.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

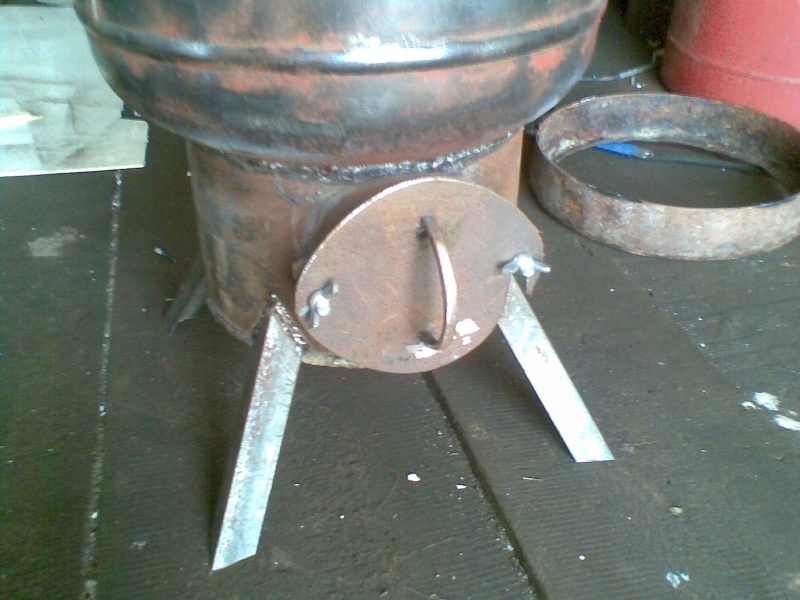

Ноги отрежь от испарительной камеры и привари к рубашке ( удлинив конечно ) . А саму испарительную камеру оберни несколько раз листовым асбестом , оставив только лючек прочистки . Хотя и его неплохо бы в асбест закутать . Надо бороться за каждый градус в испарительной камере . В котле намного сложнее добиться хорошего испарения масла .



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Через эти ноги, много тепла улетит в... пол. А испарительную камеру, закрыть (накрыть)зеркальной нержавейкой, используя воздушную прослойку как теплоизолятор. ИМХО.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Ух, давненько меня здесь небыло.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Да я понимаю что тепло будет уходить, изначально это изделие было печью, теперь будет котлом. Для того чтобы температуру набиралась и держалась внутри чаша есть. Часть трубы в зоне надува не попадает в рубашку, поэтому нагрева должно хватать. Но обернуть асбестом и утеплить эту зону, постараюсь. Понимаю КПД этого котла не большое, и тепло будет улетать в трубу. Есть желание сделать двухходовый котел, с хорошим КПД. Но тут делаю из того что есть пока. Устанавливаться он будет в помещении общем, не котельная, поэтому нагрев помещения за счет излучения самого котла только приветствуется. Работу делаю урывками, основная работа с командировками не дают форсировать постройку. Электрическую часть доделал, работает. Поменял транзистор поставил резистор и диод. Слава Богу работает. Еще надо делать емкость для масла, и раму где она будет стоять с маслонасосом.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Зеркальная нержавейка, хорошо было бы, только где её достать . Есть оцинковка, может её попробовать ?.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

сгорит напуп...
