Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

А ещё я сделал типа бесперебойника но на 12 вольт.На случай пропадания сети.И уже придумал,чтоб если когда пропадёт сеть,то ещё одно маленькое реле включит дежурное светодиодное освещение(когда оно не нужно будет,будет выключатель),чтоб в потёмках не искать хрен где стоящий фонарик.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Якорь в статоре центруется магнитным потоком. Если нет нагрузки вдоль вала то, дополнительного упора ему(оси статора) не нужно.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

...имелась ввиду нагрузка на втулки вала со стороны крыльчатки, согласитесь - когда лежит на боку нагрузка больше, чем в вертикальном положении...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Ну так в моторчиках есть текстолитовые и стальные шайбочки,и с наружи стопорное колечко имеется.Вот этим и регулируется осевой разбег вала.А если вал от края до края на сантиметр ходит,то щётки по коллектору или на краю,или на выводы залазят,и это очень плохо.Во всех моторчиках должен быть минимальный осевой разбег.А если через боковое окно есть возможность видеть,где и как скользят щётки по коллектору,путём перестановки шайб сдвигаем вал куда вам надо.А в идеально правильном случае поступают так.Уберите все шайбы,соберите моторчик,подайте питание.Очень желательно,чтоб был вид на коллектор через окно.Запомните осевое положение вала при работе.Магнитное поле само отцентрирует вал.Вам остаётся только подобрать толщину набора шайб,чтоб вал с шайбами остался в таком положении.А если у вас моторчик будет вертикально работать,то можно скомпенсировать так,чтоб при работе вал не прижимался торцом к шайбе,а как бы подвисал на магнитном поле.Как бы парил на магнитной подушке.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Эта разница очень мала.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Да,по идее для втулок вертикальное положение предпочтительнее.А при горизонтальном втулки имеют овальный износ.А не пробовали вы вместо втулок ставить шарикоподшипники?Если место и способ крепления позволит.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

купил новый моторчик 2108,за 670руб. Предыдущий проработал 3 года и сжег пару тонн отработки. И еще бы сжег,но уж больно шумел. По моему неплохая цена чтоб не городить огород с внедрением подшипников



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

В продаже есть и с подшипниками качения.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Здравствуйте.

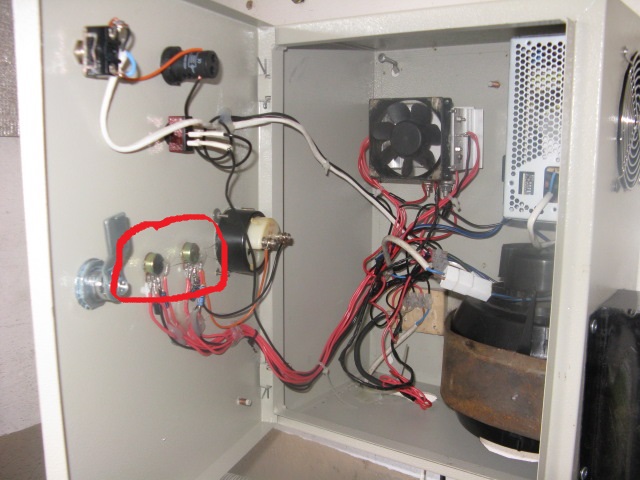

Сегодня проверял работу электрошкафа управления
под нагрузкой в виде моторчика стеклоочистителя Ваз и маслонасоса с ним же
электронный вольтметр (до 99,9 В ) сгорел где-то за полминуты - ничего ни кажет
SVH0001UG-100
Следующий запуск - регулятор ШИМ БМ 4511 стал дымить, хотя без нагрузки исправно регулировал напряжение (проверял Цшкой), меньше минуты, и он поднял напряжение (выросли обороты) и перестал реагировать на "крутилку" - похоже тоже сгорел
Вольтметр вроде подключил правильно, только показывал он 12,5 В при последних положениях регулятора ШИМ, меньше - вообще ничего /только еле-еле светится табло
И при напряжении меньше 10В моторчик что стеклоочистителя, что от Улитки Ваз 2108
издает звук - звон- достаточно громко
Питание было от аккумулятора 60А, шим выдавал напряжение, причём полюсность соблюдена
в чем дело, пожалуйста подскажите



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Похоже на плохую шутку самоиндукции! Диод паралельно движкам хороший установлен? Из месных КД213, правда это не лучшый вариант. Желательно импорт: super fast или шоттки на 100В. Электронный вольтметр с шимом кажет ерунду. Надо фильтр после шима делать!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

А вольтметр как Вам удалось спалить? И что значит,"вроде подключил правильно"?Странно.Смотрите правильность подключения схем. Полевик прикрути к радиатору.У меня двигатели не звенят. Иногда,еле уловимый писк прослушивается.Все напряжения замеряю простым китайским электронным прибором. На фото,в альбоме он есть.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Слышимый звук от моторчика,это как с динамика.А генератором этих "песен" является ваш регулятор.Если сместить рабочую частоту ШИМа за 18 КГц,то ухо звука слышать не будет.Подберите частотозадающий кондёр на другую ёмкость.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Вольтметр: питание брал общее, + и - брал на выходе с шима параллельно нагрузке
параллельно движкам диод не устанавливал



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Схему фильтра с диодом, о котором говорил 1ТОМ1, я предлагал здесь http://www.termoportal.ru/single/24192-post515.html



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

А на выходе вашего регулятора есть ёмкость электролит?Ведь коллекторный двигатель это индуктивная нагрузка,и временами цепь размыкается на микроскопическое время щётки при переходе с ламели на ламель коллектора.Возникают импульсы ЭДС.Вспомните катушку зажигания.Питание 12 вольт,а ЭДС в первичке достигает 300 вольт.Любое искрение на коллекторе(это неизбежно) это выбрасывание импульсов в питающую схему.Поэтому параллельно моторчику(лучше непосредственно параллельно щёткам) припаять небольшой кондёр 0.1 мкф.И на выход схемы пару сотен мкф электролит.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Если частота шима за килогерц, ключ в шиме после установки кандёра будет гретса дай дорогу ! Не в щётках основная проблема! Основным виновником больших импульсов самоиндукции являетса шим в купе с мотором. В колекторныт двигателях щётки шире ламели в полтора, а то и в два раза. Ссылка на схему выше и ничего изобретать не надо. Двиг петь не будет и мерилки измерять будут правильно.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Установка диода обязательна!!!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Здравствуйте уважаемые форумчане! На форуме я впервые.Очень интересный форум. Много очень стоящей информации. Недавно начал делать печь на отработке. Регулировку оборотов улитки решил следующим образом: понижающий трансформатор на 12-14 вольт,диодный мост. В цепи первички последовательно поставил диммер для регулировки свечения ламп накаливания на 220 вольт. Регулировка происходит по первичной обмотке. Обороты регулируются очень плавно. В отличии от ШИМ мотор работает тихо. Диммер можно купить в любом хозмаге. Нужно только правильно подобрать его мощность. Цена 100-200 р.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Про ШИМ или диммером... тут наломали копий давно... Регулировка по входу трансформатора вещь хорошая... Да, вот, как только отключат внешнюю напругу и жди будет или не будет БАХ! А так ШИМ нужен в схеме БП - Аккумулятор - ШИМ - Электродвигатель.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Доброго времени суток. Изучаю тут из-за кулис, конструирую, вопрос: где взять переменные резисторы для регулировки? Какие подойдут??? Ума не приложу. Пара штук была - сгорели.
Ах да - регулировка самая простая на транзисторе П210А, движок - улитка 08.
Сильно не пинайте за глупые, для кого-то, вопросы. Понимаю, что надо 1-1,5 кОм, но мощность-то маленькая, у них.

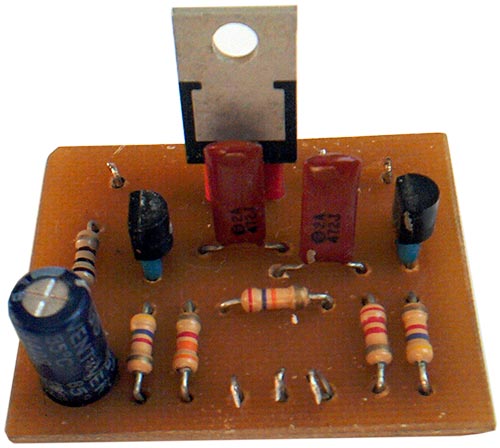

Делал

НЕ РАБОТАЕТ, почему то.

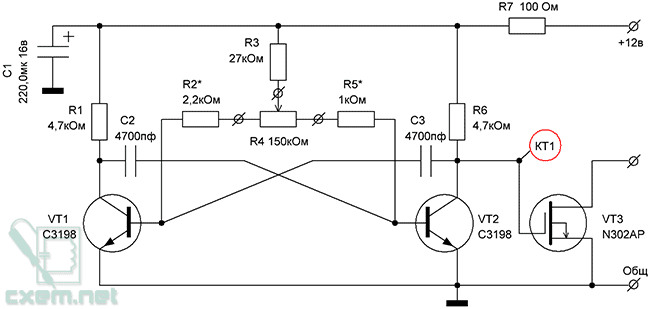

По коментам понимаю, что там ошибки, старался исправить, с транзисторами запутался, может кто исправит их косяки, перерисует схему,

если не сложно. Заранее всем респект!
