Здравствуйте уважаемые форумчане! Для подачи масла в камеру згорания я сделал циклический таймер на микроконтролере.Можно задать любой временный интервал. У меня к примеру сейчас 10 секунд насос работает 30 секунд молчит. Масло сгорает все моментально. Очень удобная вещь получилась. Я понимаю что не все дружат с электроникой но если что пишите , чем смогу помогу. Всем удачи.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Да, микроконтроллер это круто !!! Тут я мечтаю как бы собрать схемку фотореле, с моими знаниями эелектроники.... Интересно а какой бюджет вашего управления на микроконтроллере ? Есть ли возможность так же через него сделать ступенчатую регулировку надува, подключить аварийный датчик(по температуре) , и еще подключить фотореле (датчик наличия пламени) ?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

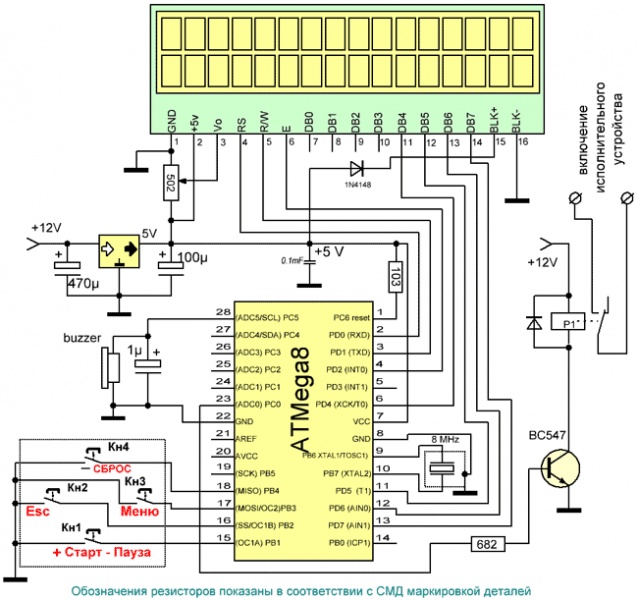

Если делать на жидкокристалическом индикаторе то около 300 рублей. По поводу ступенчатой регулировки наддува это будет тот же ШИМ только на микроконтролере. А на счет аварийного датчика и фотореле объясните по подробней их суть. Давайте вместе придумаем контроллер управления нашей замечательной печкой. Пишите буду рад ответить.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Ну суть как бы в том чтобы регулировать горение в определеных рамках. 1. часть. стоят два фоторезистора, один на контроль пламени, другой на контроль перелива(вытекания из лючка розжига).
2.часть. два реле или одно (?) которые меняют подачу элктрств. на масло и надув с интенсивного горения на слабое горение.
И все тепловые датчики и релюшки управляются этой умной штучкой. Нужно продумать алгоритм работы, начертить схемку написать программу и прошить эту штуку. Интересно это все реально ? Просто я не знаю вот этот микроконтроллер он что может ? Именно управлять реле по команде датчиков ? Или нужны еще и транзисторы в схеме ?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

А зачем контроль перелива. Я же говорю насос качает масло 1ски0 секунд 30 секунд стоит.До дна практически не долетает. У меня сейчас проблемка-торец дожигателя после 2-3 топок сильно коксуется. Может что посоветуете? Сейчас буду делать полное утепление камеры сгорания.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

С полного утепления камеры и надо было начинать



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

нужна воронка на конце. Если подача через центр дожигателя. У вас как организованно питание ? И есть ли воронка ?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Воронки у меня нету. Просто печь из трубы 159 дожигатель 42 труба, будет ли смысл делать конус? Утеплил минватой хорошо дно и стенку камеры згорания.масло подается насосом 10 секунд подача 30 секунд пауза. Сегодня уже не успею. завтра буду пробовать. Или все таки делать конус? В принципе не сильно напрягает раз в 3 дня почистить. Да еще ПВ у меня не регулируется, только 3 отверстия 3мм в торце дожигателя. Заранее спасибо за ответы. Всем удачи!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Три отверстия на 3 мм достаточно., ПВ можно и не делать, должно так работать. Конус на конце дожигателя нужен обязателно, для того чтобы не закоксовывалось. Конус сделать не сложно. металл 1.5-2 мм круг, сегмент отрезаешь немного, и гнешь молотком , держишь пасатижами. Не сложно. Для точности размеров сделайте шаблончик из бумаги.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

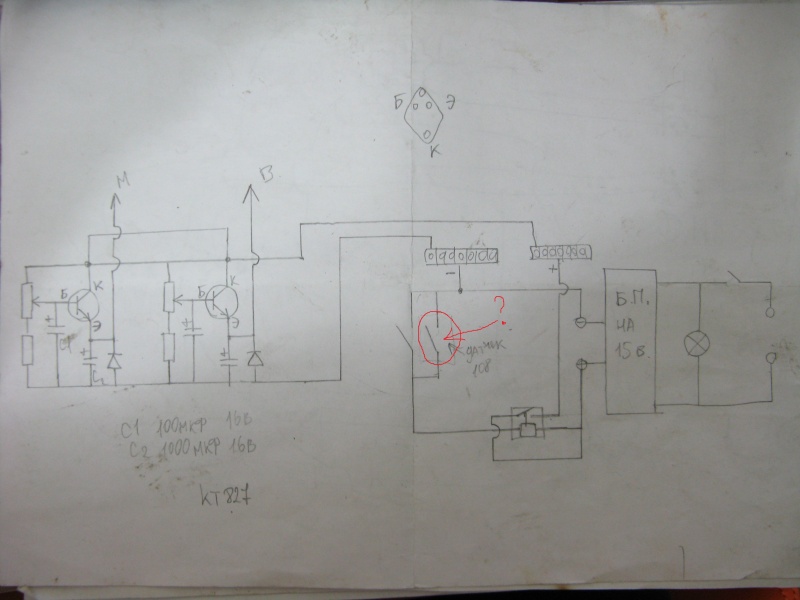

Уважаемы форумчане, подскажите как можно подключить светодиод для сигнала, к вазовскому датчику аварийного включения вентилчтора радиатора. В схеме его использую как аварийный отключатель подачи масла и вентилятора, при остывании печи (кончилось масло, потухла печь, и т.д.). Хотелось бы чтобы было визуально видно когда датчик замкнулся (для отключения основного питания). Далее питание идет через этот датчик.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Подскажите, как подключить реле, чтобы запускалось питание кнопкой без фиксации, и при пропадании 220 вольт, повторный запуск был только через кнопку ?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

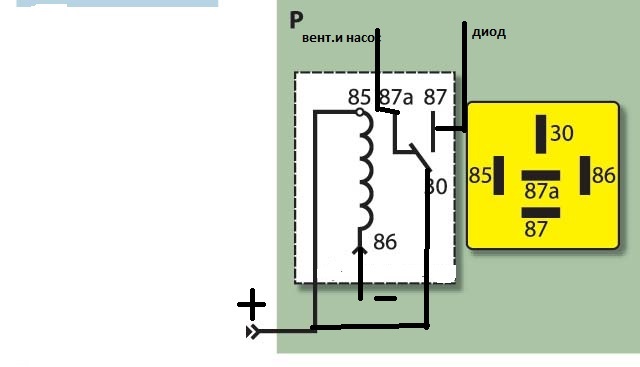

судя по вашей схеме вам понадобится 5ти контактное реле так вот на клеммы 87 и 30 подключается светодиод



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

http://www.termoportal.ru/single/22768-post309.html



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Значит нужно подключать светодиод не на прямую а через реле ? Тоесть в обычном режиме работает через нормалнозамкнутую цепь, далее нагрелость переключилось и включился светодиод и другая цепь ?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Подумал над вашей схемой , но ведь светодиод все равно будет гореть, даже когда сеть работает не через датчик . Или я не так понял ? Нарисуйте пожалуйста как можно так подключить чтобы светодиод горел только когда вклчится датчик.

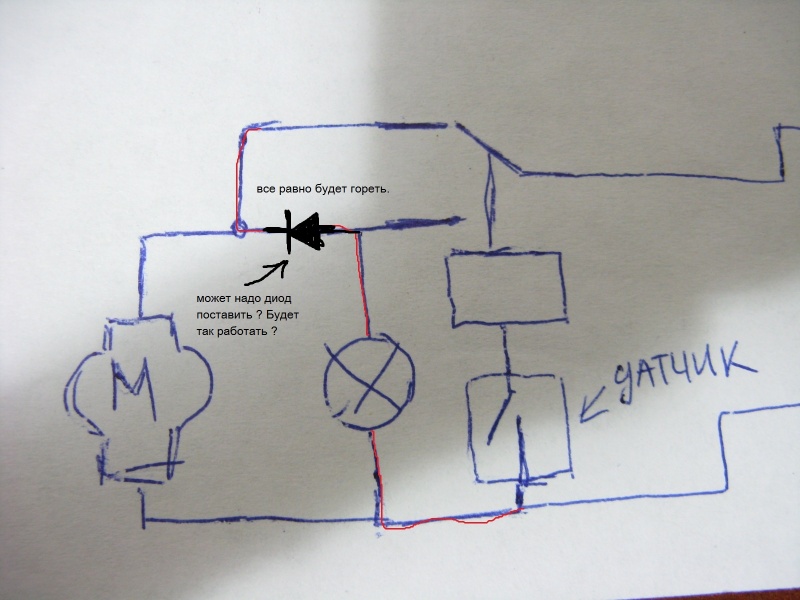

Вот на втором рисунке, я подумал про диод. Он же в одну сторону ток пропускает. Если так подключить его , схема будет работать ?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Спасибо Вам большое ! Ни как не мог сообразить, голова не соображает спасибо Вам !



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

От чего можно взять мотор воздушный чтоб потише работал вплане звука а то от ВАЗ 08 шумновато.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

...и тока потребляет многовато.Пройдись по радиорынку,поищи небольшой кулер компутерный,в смысле от стойки(там поймут),высокооборотный,может центробежную улитку небольшую.Например фирмы sunon.У меня стоит такой,двухпропеллерный,осевой,мощностью 11ватт,ток 0.9А.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Вентилятор DC 97х94х33мм, YM1209PLB1, 12В - Вентиляторы, аксессуары для вентиляторов :: Магазин "Электроника" Уфа
а такой пойдет ? Тоже ищу подходящий вентилятор, чтобы бесшумно работал и достаточно дул.
