Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Приветствую, nail02!

Слабовата крыльчатка... на дожиг в аварийном случае пойдет, чтоб БАХа не было... 1ТОМ1 типа такой приобрел, пообщайся с ним... ИМХО крыльчатка должна быть порядка 25-30 ватт и необходимо "поиграться" с диаметром отверстий в дожигателе...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

То есть например если вентилятор не мощный то просто добавить отверстий чтобы воздуха было достаточно ?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

У меня с воронкой коксуется. Т.ч., конус на конце дожигателя не панацея.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

есть два пути (1) подобрать обороты нагнетателя к грамотному дожигателю -- правильный

(2) или подбирать отверстия дожигателя к нагнетателю -- неправильный

про первый вам все понятно,а по поводу второго - количество отверстий надо уменьшать в разы а их размер увеличивать. (из собственного опыта)



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

nail02, уважаемому f88888 хватило и 6 ватт. Но посмотри какой диаметр и количество отверстий! http://www.termoportal.ru/single/5033-post342.html



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Вот что пишет mika115 в соседней ветке

Цитата:
Сообщение от Виктор Анатольевич
ну не конкретно горит, а только пламя со струи срывается, как-будто небольшая доля испарилась,
ближе к низу уже посущественнее, воздухом от отверстий струя распадается на капли и часть их к стенке (внизу см15)
внизу дожигателя 8 отв. 3,5 мм - один ряд, от него идут 5 витков отверстий 3,5 мм по 8 штук в каждом итого 50 отв. (1 виток - 6 см)
на первичку одно отв. 7мм с пассивным завихрителем
может быть отверстия 3 мм ? (должны быть )
вообще такой расход, что напротив всех боковых отверстий печь красная - слишком много тепла (визуально 900гр.)
тут не один кто-то писал, что 2 литра -это либо потолок, либо оптимальный расход ,
хотя тяга хорошая (1м вверх, 2,5 м под 45 гр. 2,1 м вверх, труба 160 нерж снаружи утеплённая)

Как говорится много цифир . Ниачем . Только практика покажет реальность . Пассивные завихрители - впервые слышу ... И вообще , 3.5 мм отверстия - ОООчень большие для наддувной печи . Даже КНВ для НЕНАДДУВНОЙ рекомендует 1.5 мм



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Free shipping 1pcs DC Fans 12V 97MM x 97MM X 33 MM Turbine Brushless Cooling Blower Fan-in Fans & Cooling from Computer & Networking on Aliexpress.com
Original NMB BG0903 B043 00L 9733 12V 0.84A Blower Centrifugal Fan for Switch 3550 Server Cooling Fan-in Fans & Cooling from Computer & Networking on Aliexpress.com
9733S 12V 0.7A Brushless 3 Wires Cooling Fan Blower Black 95x33mm S7NF-in Fans & Cooling from Computer & Networking on Aliexpress.com
T2N2 9733S 12V 0.7A Brushless 3 Wires Cooling Fan Blower Black 95x33mm-in Fans & Cooling from Computer & Networking on Aliexpress.com
5015S 5V 0.1 0.3A Black Brushless DC Cooling Blower Fan 50x15mm hv3n on Aliexpress.com
12V 16.7A 200W Switching Power Supply Driver For LED Strip light Display AC100V 240V Input,12V Output Free Shipping-in Switching Power Supply from Electrical Equipment & Supplies on Aliexpress.com
NEW MODEL 12V 15A 180W Switching Power Supply Driver For LED Strip light Display AC100V 240V Input,12V Output Free Shipping-in Switching Power Supply from Electrical Equipment & Supplies on Aliexpress.com
400W 13.5V 30A Single Output Switching power supply for LED SMPS AC to DC-in Switching Power Supply from Electrical Equipment & Supplies on Aliexpress.com
350W 12V 30A Small Volume Single Output Switching power supply for LED Strip light-in Switching Power Supply from Electrical Equipment & Supplies on Aliexpress.com
1Pcs Mini Digital Voltmeter 4.5 30V Red LED Vehicles Motor Voltage Panel Meter-in Voltage Meters from Industry & Business on Aliexpress.com
High Quality 12V 41.6A 500W Switch Power Supply Driver For LED Light Strip Display AC 110V 265V-in Switching Power Supply from Electrical Equipment & Supplies on Aliexpress.com
Сайт проверенный много через него заказывал,буду заказывать вент и БП только еще не определился



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

(SCN 1000 12) Factory outlet !1000W 12V 80A POWER SUPPLY-in Switching Power Supply from Electrical Equipment & Supplies on Aliexpress.com
Free shipping,New 480W 12V 40A Switching Power Supply For LED Strip light,220V/110V AC input,12V output +more DHL Free shipping-in Switching Power Supply from Electrical Equipment & Supplies on Aliexpress.com
13.8V QJE PS 30SW II switching power supply (13.8V Fixed) 30A for mobile radio, Car radio, CB radio-in Switching Power Supply from Electrical Equipment & Supplies on Aliexpress.com
Блок питания на сколько взять будет мотор дворников 01(от5-12 вольт)+мотор печка 08(от5-7вольт)



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

New Server Fan NMB 80FLZ DC Blower Centrifugal Fan,Cooling Fan-in Ventilation Fans from Industry & Business on Aliexpress.com



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

The new Made in Japan SANYO DC12V 4.7A Automotive turbochargers Modified Fan violence cpu cooler heatsink axial Cooling fan free-in Fans & Cooling from Computer & Networking on Aliexpress.com
DELTA Delta GFC0612DW 7C01 12V 3A 6076 6cm violence supercharged high speed fan+cooling fan-in Fans & Cooling from Computer & Networking on Aliexpress.com



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Cooling Fan Heatsink Pure Copper Northbridge Cooler for PC Computer 59mm 3 PIN 3PCS/LOT FREE SHIPPING FS008-in Fans & Cooling from Computer & Networking on Aliexpress.com
Транзисторы охл



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Зачем это всё????
За эти деньги на авто разботках с мешок можно вентов купить. Ищите от второго гольфа. Те же 4,5А только цена не кусаетса. У нас 20-25$ стоят. Вместо ивнертора БУ UPS, автоматика и преобразователь в одном флаконе, плюс цена. Остаютса блоки питания, здесь цена хорошая! Правда БУ от компа тоже не плохо смотрятса.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Во первыхъ на разборе не факт что работает во вторых чвто долго и по цене ? , я спорить не буду может и дешевле но вопрос где у меня такой возможности нет, и во вторых уже перебрал три мотора 2108 щетки есть возможность поменять а ротор обычно уже убитывй а магзине 800 р вот и приходиться выбирать в инете дешевле но ждать 20-30 дней но бесплатно.Так что ка му как



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

New Server Fan NMB 80FLZ DC Blower Centrifugal Fan,Cooling Fan-in Ventilation Fans from Industry & Business on Aliexpress.com
The new Made in Japan SANYO DC12V 4.7A Automotive turbochargers Modified Fan violence cpu cooler heatsink axial Cooling fan free-in Fans & Cooling from Computer & Networking on Aliexpress.com
DELTA Delta GFC0612DW 7C01 12V 3A 6076 6cm violence supercharged high speed fan+cooling fan-in Fans & Cooling from Computer & Networking on Aliexpress.com
Вот это подойдёт, ещо вольтметр, и блок питания на ватов 150. Преобразователи думяю не нужны. Обойдётса одним АКБ со схемой.
Надумал себе резервный вент прикупить и столкнулся с той-же проблемой. Во как



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

я в своем городе мотор отопителя ваз беру новый за 750 руб... хз надо попробовать со здвоенными вент как резерв

на этом же сайте посмотрите ШИМы для LED 8А готовые в корпусах, есть даже кнопочками ступенчатое переключение, цены от 120 руб

кто боится там заказывать, я уже 100 раз там брал все приходит без обмана



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Promotion! 10% discount, Free Shipping! CE Waste Oil Burner WB04 With oil pump and compressor-in Boiler Parts from Industry & Business on Aliexpress.com

нифига че нашел (просто решил глянуть)

ценник смешной и доставка емс бесплатно

ох-ть 17-50 квт уже с насосом и встроенным компрессором... крестовины дороже встанут )))



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Здравствуйте kvizar. Я эту тему поднимал 2 года назад. Но тогда меня не поняли.А некоторые высказывались: типа на контакторах надежней...Да бог сними. Предлагаю сделать схему на контроллере , чтобы была возможность одновременной регулировки по 2 каналам ( воздух,масло). Т.е имеем например 4 ступени регулировки. Выставляем для каждой ступени отдельно скважность(для масла) , напряжение (ШИМ) для воздуха....



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Поддерживаю! Былоб не плохо с дисплеем. Я за плавную регулировку, плюс ступенчатую. Два в одном. И обратную связь (стабилизация напруги) с выводом на дисплей величины в процентах. Всё это завязано по температуре; выставил 30град, 40, 50, при этом контолёр соответственно заданным процентам по ступеням регулируе шим. Не мешалоб вход, при проподании напруги на котором вырубаетса насос, контроль наддува так сказать.
Ну и индикацию напругу на резервном акуме.
Ну как то так :)



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Лишнее (по опыту эксплуатации) :
1. плавную регулировку
2. завязку по температуре(возможна как опция)
Обязательно :
1.Желательно иметь 4 ступени ( уменя их -5 ,считаю-перебор) "МОЩНОСТИ"
(т.е. в пределах каждой ступени независимая регулировка масла-воздуха)
2.аварийное отключение насоса при пропападании напряжения ( после этого включение возможно только вручную)
3.Подзарядка аккума ( желательно "умная" зарядка,т.е. установка порога заряда-разряда)
4.Таймер движка наддува (при авар.отключении сети), 5-10 минут продува,далее "отбой"

Вот и весь алгоритм работы (минимальный).

У меня почти все это сделано на дискретных эл-тах. Работает как часы. Оставляю котел включенным ( в гараже) без всякой опаски. Автоматика несколько раз отрабатывала на 100%. Но живем то в 21 веке.....Если кому интересно , схему могу выложить...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

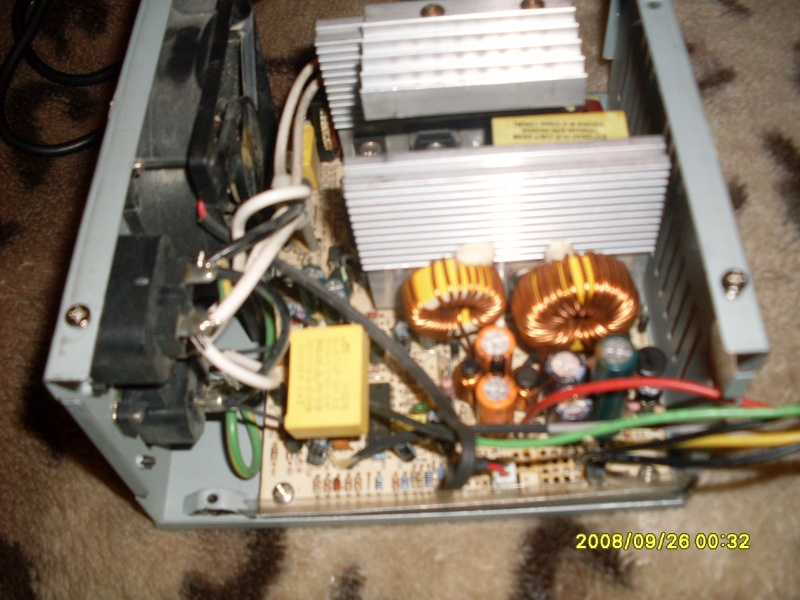

Народ выручайте, сделал печу с подачей масла насосом от урала, воздух принудительный. Но вот с питанием этого всего проблема...Нашел блок питания от компа 350вт но вот включить его не получается, в электрике не силен, нашол в сети как запустить зеленый с черным и нагрузку на 5 вольт, а он не пускается только вентилятор на пол оборота поворачивается при замыкании зеленого провода на массу и все(((( объясните плиззз на пальцах как его нормально и прросто переделать. всЯ приблуда будет регулироваться шим регуляторами, покупал в мастер кит, тоже чет не хочут работать, но с ними думаю разберусь. помогите люди добрые, а то замерзну...заранее благодарен....
