Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Ваш вопрос обсуждался уже в теме "Самодельные устройства автоматики для котлов." Похоже вы так же отрезали обр.связь.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

пробуй запускать блок без нагрузок, просто зеленый с черным, или серый с черным (на некоторых китайских блоках). если не запускается скорее он труп... если запустился вы можете столкнуться с ситуацией что когда подключаете улитку он вырубается (мало мощности в блоке)

если запустите блок без нагрузки подскажу как воткнуть улитку



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Нет ответа, оставлена обратная связь или отпаяна? На прямую с вентом очень многие блоки не включаютса. Срабатывает защита по перегрузке, у вента довольно большой пусковой ток.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Вы не совсем поняли, при замыкании черного и зеленого проводов просто маленький вентилятор охлаждения который стоит в блоке делает пару оборотов и все и так каждый раз при замыкании прободов, по словам продавца блок рабочий. короче полная засада...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

В ветке: Самодельные устройства автоматики для котлов писали!!

02.12.2013, 17:27 #151
nail02
Ну я так и запускал его, зеленый провод замыкал на минус, все работало. Потом отрезал аккуратно провода, замыкаю те же провода - зеленый на черный - не запускается, чуть дергается вентилятор и все. Если резко замыкать и размыкать зеленый с черным то вентилятор даже умудряется немного вертеться. Но только и всего. Все смотрел , ни где ничего не замыкает все провода отрезанны аккуратно. ...

03.12.2013, 06:32 #153
1TOM1
Разъём остался или выкинули? Посмотрите не взята ли обратная связь по напряжению с разъёма.( На один из штекеров не приходит два провода?)

03.12.2013, 12:43 #156
bazele
Сейчас на работе посмотрел разьемы источников.Нашел обратную связь по 3.3v,оранхеый и коричневый провод надо на плате соединить.Век живи,век учись.Это я про себя.


07.12.2013, 10:59 #159
bazele
При подключении на одно из напряжений,напр. 12v мощьной нагрузки,происходит сильный перекос напряжений,демферное кольцо не справляется с выравниванием и срабатывает защита по превышению напряжений.Источник отключается.Дополнительная нагрузка на 5v как бы выравнивает этот перекос.Лучше всего эту защиту отключить, но это довольно сложно.За одно можно отключить защиту по току, и тогда при коротком замыкании напр. 12v получаем небольшой пых,с последующим перемещением источника в мусорное ведро.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

1TOM1, ну не хочет народ поискать, да-же подсказанное, хочет чтоб в рот разжованое положили.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

нету там коричневого провода, и серый с черным тож не катит...может всетаки блок мертвый...буду думать в более простую сторону, транс 4 диода и ступенчатая регулировка через сопротивление...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

antonio, читайте внимательно

03.12.2013, 06:32 #153
1TOM1
Разъём остался или выкинули? Посмотрите не взята ли обратная связь по напряжению с разъёма.( На один из штекеров не приходит два провода?)



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

штекер убран, посмотрел нету сдвоеных проводов...походу всетаки блок мертвый...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Ремонт блоков питания ищи в гугле. Радиофорумов как грязи.Зачем засорять тему ???



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Если вент блока дёргаетса, значит силовая часть целая. Иначе уже давно былбы феерверк. Ищите по плате, может электролит здох, или сопля где повисла после отпаивания проводов. На плате восновном около мест пайки проводов есть надписи. Сфоткайте плату крупным планом.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

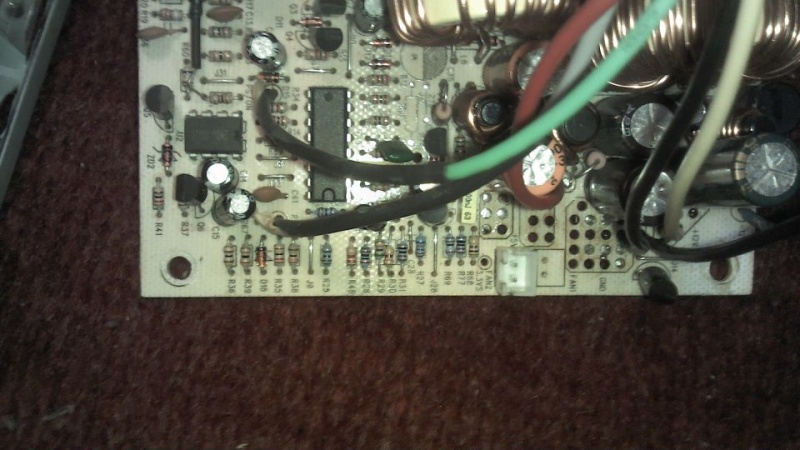

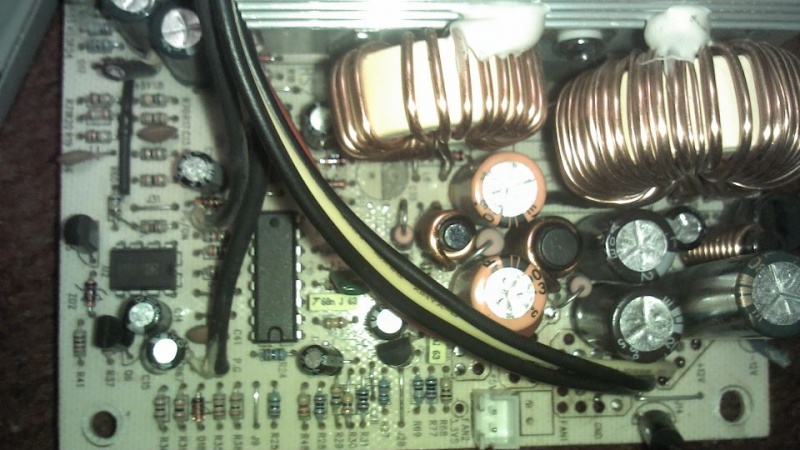

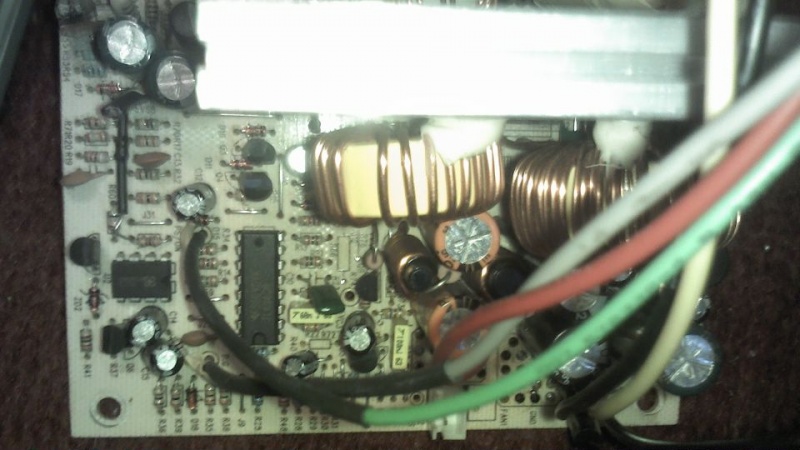

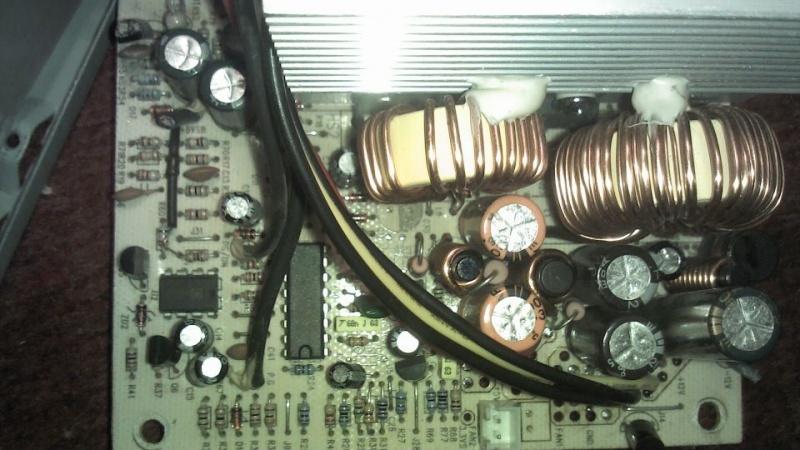

Ну вот все что удалось сфоткать.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Около разъёма вентилятора есть 3,3V VS. Похоже на обратную связь по 3,3В. Можно попробовать поставить перемычку от 3,3V VS к 3,3V.
Сфоткайте плату со стороны проводников.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Перемычка 3,3VS - 3,3V обязательна. Это и есть пресловутая обратная связь.
А убеждали нас что нет двойных проводов на большом разьеме.
Ну возможна она с обратной стороны платы.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

[/IMG]
Всем доброго вечера. Подскажите пожалуйста, в электронике я не силен, поэтому почитал и нашел на форуме схемы регуляторов масло насоса. Столкнулся с такими проблемами: по первой схеме - мотор сильно пищит, а по второй- работает рывками( по вольтметру колебания в 1,5В) и сильно грееться. В чем может быть причина?!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Почитайте тему, всё не раз разжовано. По второй схеме: Транзистор должен быть составной типа КТ825, или ему подобный. Можно зделать с двумя транзисторами. Иначе нагрузка на переменный резистор большая. Транзистор надо устанавливать на приличный радиатор, ето же линейный регулятор. По первой схеме: паралельно нагрузки нет диода, писк убираетса дроселем в разрыв цепи нагрузки.
УВАЖАЕМЫЕ ПОЛЗОВАТЕЛИ! ПЕРЕЧИТЫВАЙТЕ ТЕМЫ ПОЛНОСТЬЮ И ВОПРОСОВ СТАНЕТ МЕНЬШЕ!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Форум я читал, но так как в электроники я "0", больше по сварки, то выяснил для себя из всего сказанного только то что по этим схемам регуляторы работают. Купил в магазине детали и попросил друга ("он умеет обращаться с паяльником")спаять по схеме, а думать он отказывается. Еле уговорил спаять! А что из этого вышло написал. Поэтому и обратился с просьбой "пальцем" показать что и в каком месте схемы не хватает для корректной работы регулятора. Если Вас не затруднит :( .Да радиатор приличный стоит.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

vitalii2202, диод параллельно мотору обязателен, а против свиста я в своей схеме увеличиваю частоту ШИМ, т.е. уменьшаю емкость конденсатор до 1000пф.
Посмотрите в моих сообшениях, я выкладывал схему.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

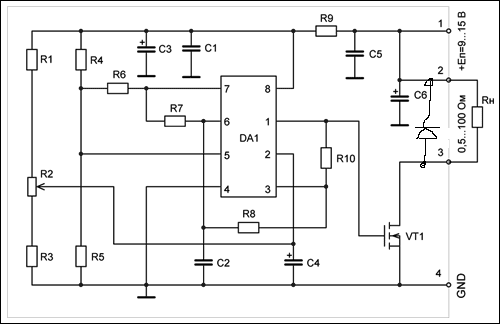

Вот, нацарапал диод на схеме.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Спасибо большое! Сейчас куплю конденсатор до 1000пф и к другу, с поклоном, чтоб спаял.
