Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

vitalii2202, у меня другая схема, а как увеличить частоту в этой схеме это к 1TOM1, он автор.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

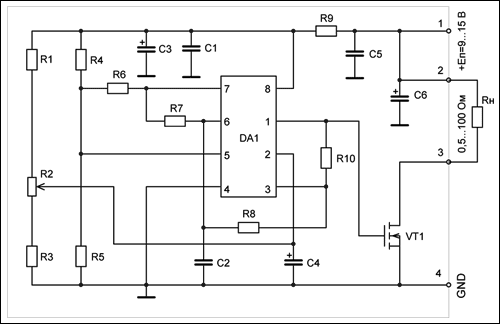

Не, эта схема не моя. Мои в албоме есть. vitalii2202 С конденсатором С2 надо поигратса в меньшую сторону.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Спецы подскажите как подсоединить АКБ к БП после диодного моста плюс сделаю через 5 контактную релюху а минус просто запаралелить ничего страшного не будет когда от сети работать будет



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

На воздух и на масло отдельно релюхи и вопрос еще такой как сделать масло на Большое горение не 12 вольт а поменьше у меня при 12в зальет печь на малое горение делаю 3-3.5 в через 4511 а на большое как вольт 5-6 хотелось бы.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

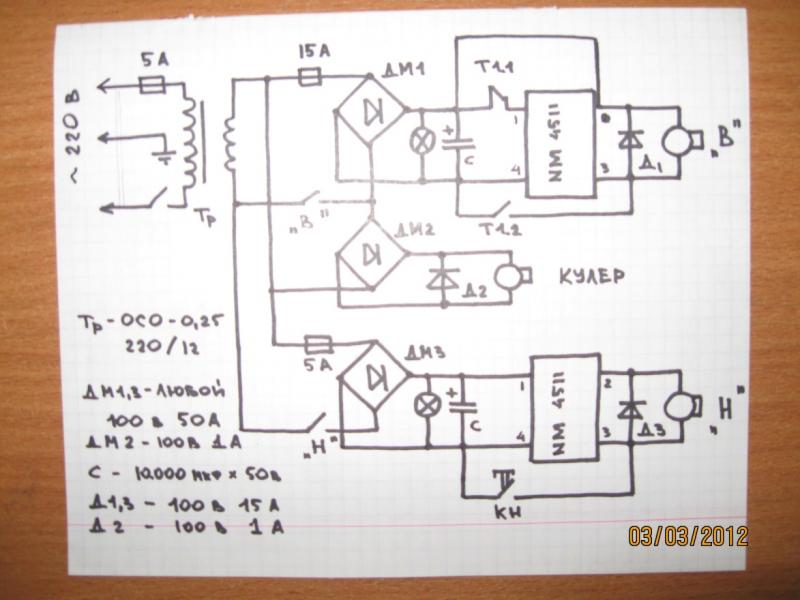

вот примерно так только на масло свое а на воздух свое



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Надо зделать доп цепочку R1, R2, R3 , подключить паралелно имеющейся через переключатель или термо реле с контактами на перекидку. Потом настроить каждую на требуемое напряжение. В итоге переключателем будете иметь ступенчатую регулировку.
По поводу АКБ, если подключать до регуляторов, то надо плюсы паралелить, минусы чрез релюху. Если после, то да надо минусы паралельно, а выходы регуляторов через релюхи.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

1ТОМ1 если не сложно схему можно нарисовать хоть от руки



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

если не силен купи готовый диммер для светодиодных лент, или конструктор мастер кит ценник 300 руб



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

мастер кит пищит, как будто его режут! Поставил диод Д246, писк снизился в разы, но совсем не пропал.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

159Viktor К вечеру набросаю, щас за деталюхами в город надо згонять.

vitalii2202 Диод надо по шустрей, типа КД213 или импорт. Можно из блоков питания выходные диоды примрнить. Конденсатор поменяли? Частота шима должна находитса за слишимым диапазоном 18000Гц.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

1ТОМ1- если согласно вашей схемы сделать отдельно регуляторы на насос и вентилятор, пищать не будет?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Конденсатор С2 поставил на 1000пф. Не помогло. еще какие то у друга были, ставим писк пропадает, но и не регулирует.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Я тоже парился с такой готовой схемой. Я так и не смог её использовать - не соображаю в электронике. Схема валяется хочется её использовать. Подскажите уважаемые электронщики как заставить её работать ? Про диод понятно, Кондер С2 менять надо на керамический на 1000 пФ ? Если кто то с ней смог справится подскажите что переделать ?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Так на схеме и зделано раздельное регулирование. Не пищит с переменниками на 10кОм и конденсаторами 4n



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

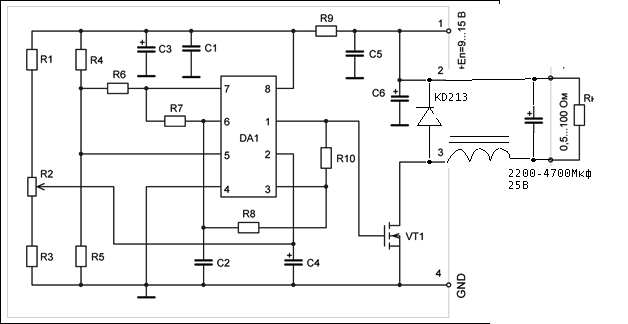

Вот так пробуйте: дросель из компового блока, желательно стержневой с максимальмой толщиной провода и количеством витков.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

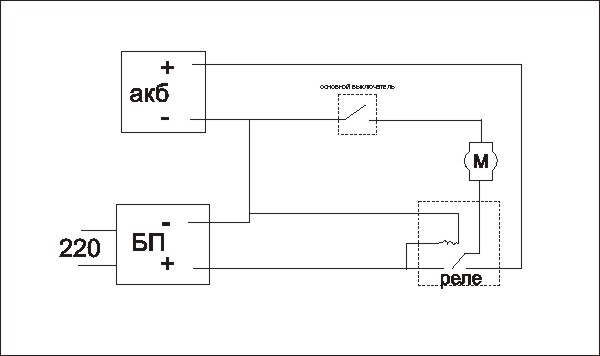

Полностью от АКБ



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

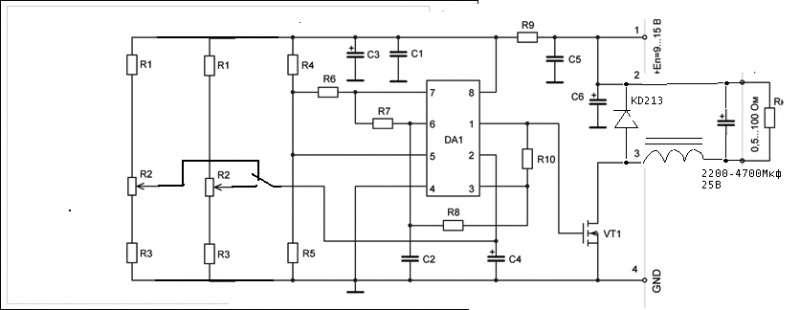

Вот накидал.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Да про фильтр LC и дросель знаю, делал его получается, но как без него ? Там по моему с конденсатором где-то надо изменения какие то делать. Но какой из них. Или все только опытным путем ?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

nail02 а вы делали регуляторы по этой схеме [/IMG]
как они поживают?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

я на насос такой сделал с радиатором. Вроде пока хорошо работает.
