Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Вот плата 555 шима на макетке.
http://www.termoportal.ru/picture.php?albumid=139&pictureid=1459



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

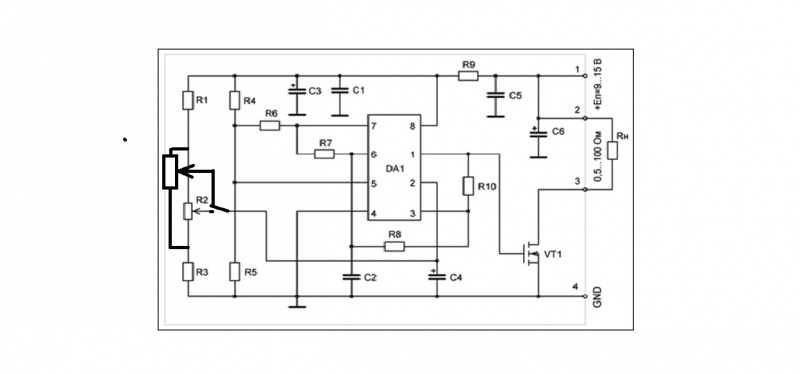

1TOM1 а если так будет работать



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Да делал, там часто что то переменник летит, какие то не качественные они. Сейчас купил переменник на 2 вата думаю дольше жить будет. И эта схема тоже как латерея какая то, не надежная из за переменника. А вот делал из регулятора покупного для ламп, по первичке в транс ставил - хорошо работает но опять засада - нужен LC фильтр собирать.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Я данный регулятор поставил только на насос, нагрева 0. а на восьмерошный вентилятор,нихромовая спираль от той же модели, три скорости - красота, и во внутрь обдува. Данная деталь стоит у меня вентиляторе от радиатора 2108 для обдува печи, пашет третий год, а улитка меньше раза в два потребляет.Так что думаю справиться.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

По идее должно работать, только может придётса сопротивление переменников увеличить в 2 раза по сравнению с имеющимся.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Не в переменниках дело. Надо составной транзистор использовать. Или использовать, как сами написали переменник по мощнее.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

1TOM1 сегодня пробывал работет но впол силы и что то на плате грееться R1,R9,C5,C6 где то в этом углу да и сопротивление надо поднимать в двое



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

По какой схеме пробовали? А то я запутался.
C5,6 Гретса не могут, частоты не те. R9 может, увеличился ток из за уменьшения сопротивления цепочки переменника.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

1TOM1 пост 882 по плате где то этот угол второй раз нестал включать побоялся чтонибудть сгорит 4511 мастер кит стандартный на выходе диод кд 213



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

вот платка



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

ОБИДНО!!!! ХОДИШ ПО ЛЕСУ А ВПЕРЕДИ ОДНИ ЧЕРВИВЫЕ "сыроежки" Так держать....



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

извеняюсь за долгое отсутствие, был в отъезде...По поводу блока точно была сопля, убрал и все заработало, шимки тоже на ура, встроил прям в корпус блока, писка почти не слышно , короче конструкцией очень доволен, работает отлично, а главное очень стабильно, если кому интересно сфоткаю всю конструкцию.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Хотелось бы узнать мнение спецов про данную схему!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Форум: Отопление на отработанном масле



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Схема регулятора напряжения на тиристоре. На мой вкус шим проще и удобней, плюс кпд выше.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Насчот кпд, 2-4% разницы. Тиристорные регуляторы не любят реактивные нагрузки.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Тоже верно.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Прошу схему подключения такого двигателя. Тоже имею такую девайсу и хочу использовать для надува с улиткой.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Могу сказать что блок питания прекрасно переделывается. Правда я переделывал его в зарядное устройство для акаммулятора. Пробовал запитывать и регулировать напряжение на разных моторах на 12 вольт. На моторчике стеклочистителя регулируется превосходно.
на моторчике улитки тоже регулируется но как то не очень устойчиво.

Хочу еще добавить про регулировку оборотов двигателя постоянного тока.
Многие двигатели имеют отдельные выводы на счетки и на обмотку вожбуждения, т.е имеют 3 или 4 вывода. В этом случае необходимо регулировать то напряжение которое подается на счетки. Это позволяет ражширить диапазон регулировок в меньшую сторону.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

удивительно что ни кто не заинтересовался , конечно обязательно выкладывайте , совсем скоро уже морозы
