Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Приношу свои извинения, кто уже ознакомился с данной схемой, корректировал ее и немного напортачил.

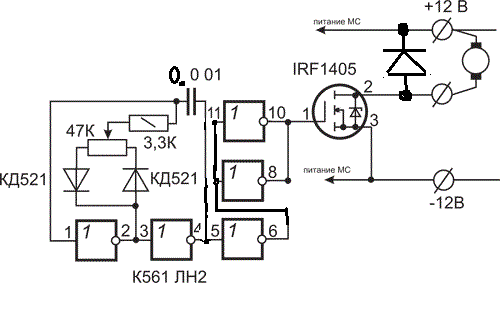

Правильная схема вот эта.
Просьба к администрации заменить рисунок схемы, а данное сообщение можно удалить.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

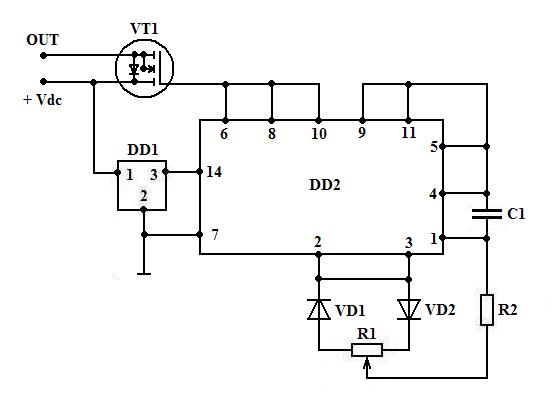

Вот в инете нашел на питание микросхемы надо бы стабилизатор поставить .
Элемент Значение DD1 КР142ЕН8А(КР142ЕН8Б) DD2 К561ЛН2 VT1 IRF460 VD1 КД521 VD2 КД521 R1 47 Ком R2 3.3 Ком C1 10 нФ



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

bazele я конечно извиняюсь а схема проверенная..... а то при скачке напряжения микросхема вылетит



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

При повторении данной схемы "один в один", нагрузку (двигатель)необходимо шунтировать диодом.Он защитит выходной транзистор.
Сюда бы еще О.С. (обратная связь).



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

По данной схеме [пост 921], с небольшими доработками, выявленными в процессе эксплуатации, сделал шесть устройств.
За три года, только в одном вылетел диод, поставил с меньшим напряжением, не доглядел, а так все в работе.
Внимание нужно обратить на конденсатор 1000пф,устранение свиста мотора и обязательной установки диода, ток блее1а и напр более 100в, в параллель мотору.
Я не зря сказал, что все питается от БП-компа, так как у него стабилизированное напряжение на выходе, и все мои уст-ва без стабилизаторов.
При использование трансформаторных БП, видимо нужен стабилизатор, не проверял.

П.С. Без длительной проверки на отказ, я бы не стал выкладывать данную схему.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

РЕГУЛЯТОР НАПРЯЖЕНИЯ 12В 50А



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Отвечаю на ЛС в форуме. Вот схема и проект в proteus. Сегодня накидал - все работает.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Данная схема у меня валяется без дела, так как моторы с ней пищат, при установке диода писк снижается, но не пропадает



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Архив открыл а там ничего.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Где то вычитал на другом форуме, что если на редукторе дворников на большой шестерне на контактном диске сделать промежуток, напротив родного промежутка, то насос будет работать через паузу как бы пол оборота.Это вам уменьшит волну прилива масла в печь.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

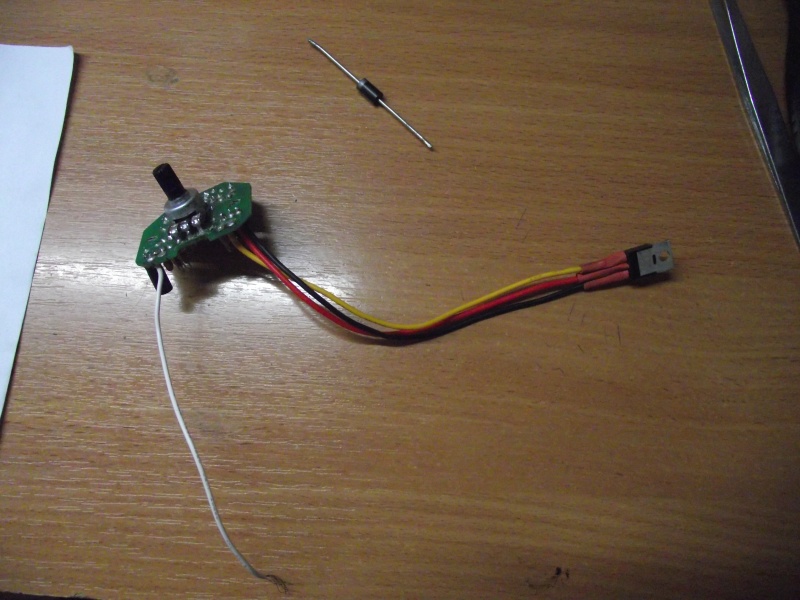

А этот пробовали??
Электронный регулятор оборотов электровентилятора печки

ШИМ-регулятор оборотов вентилятора отопителя



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

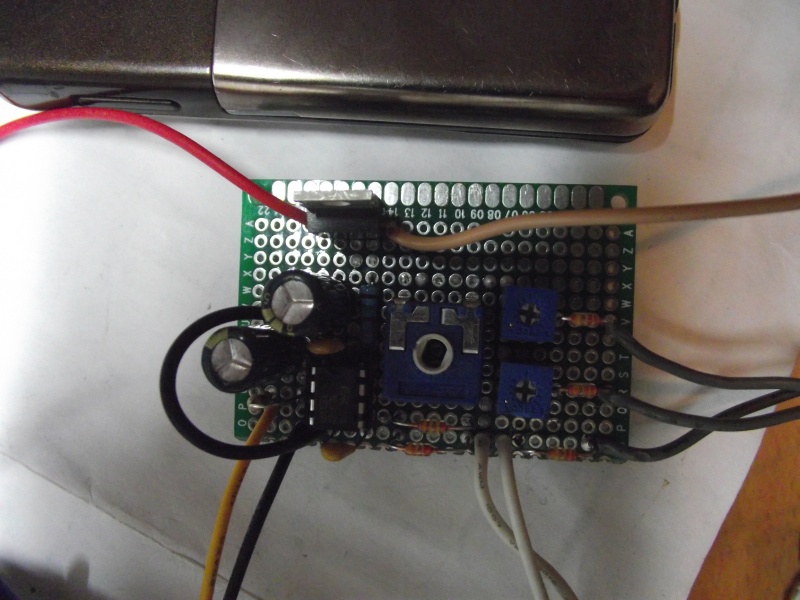

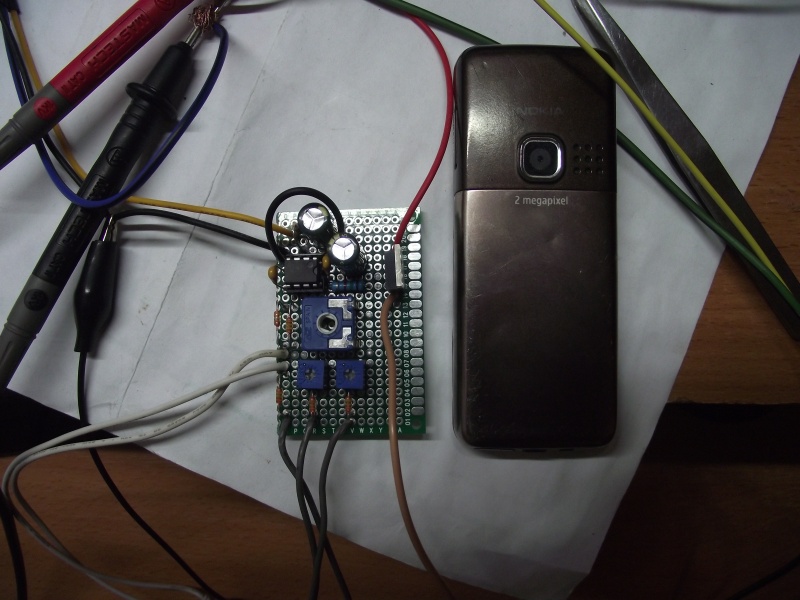

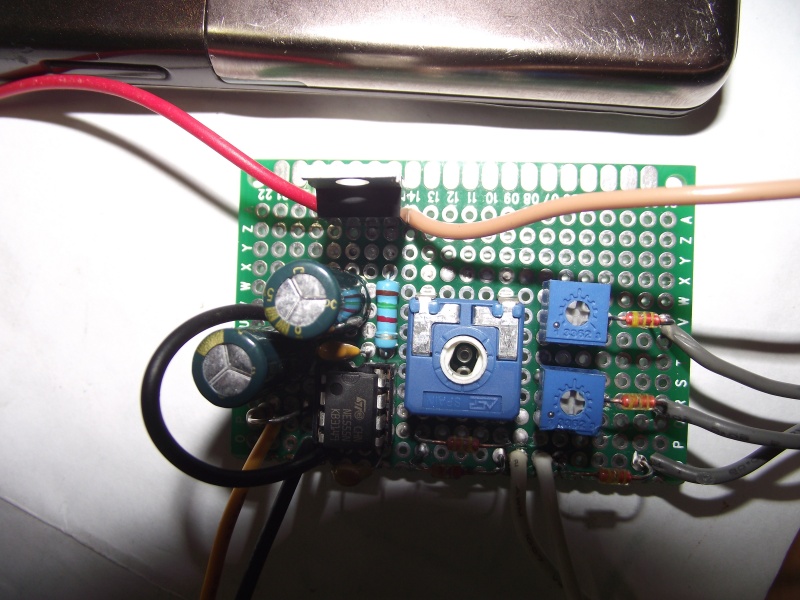

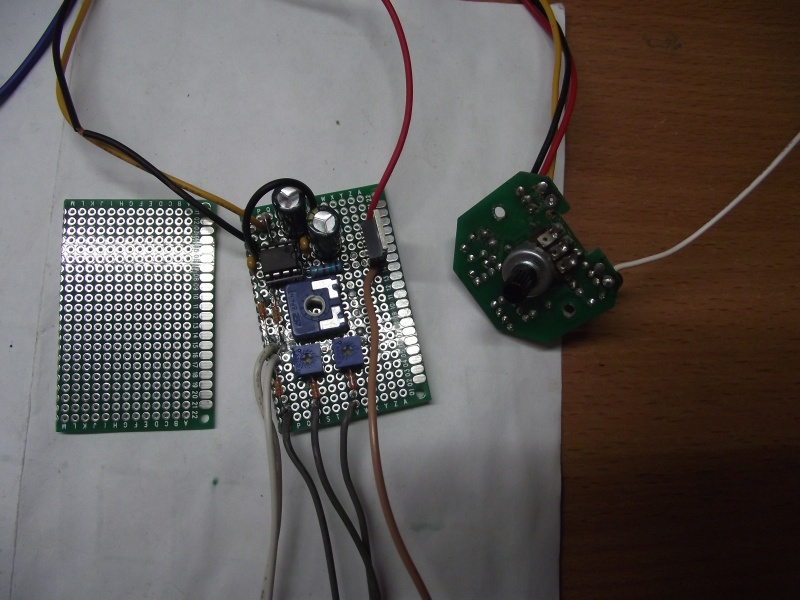

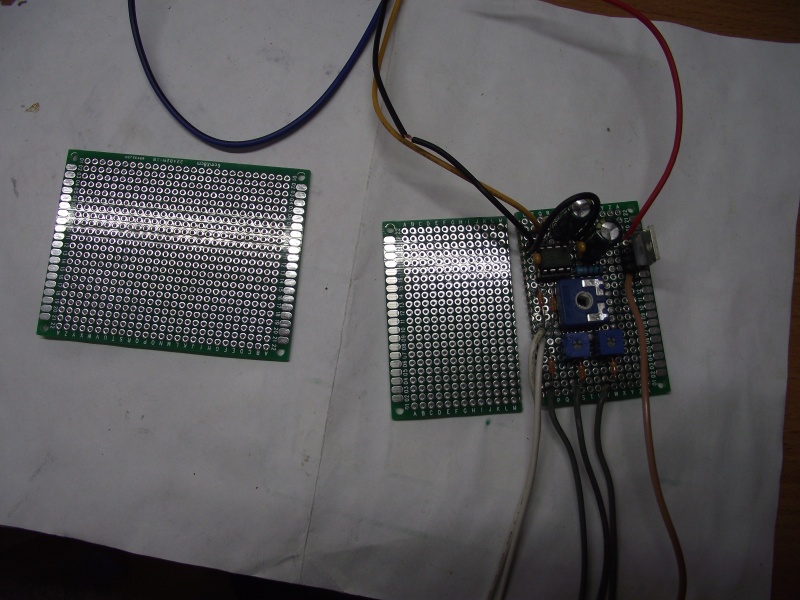

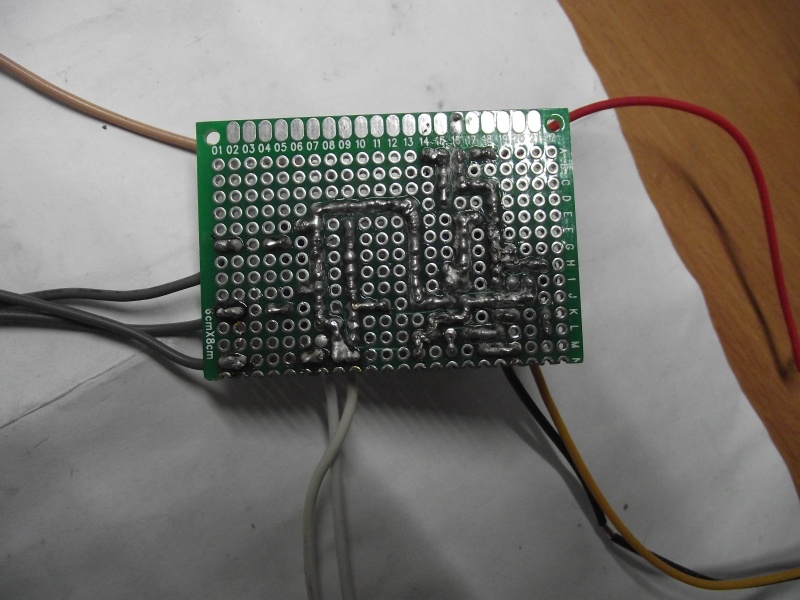

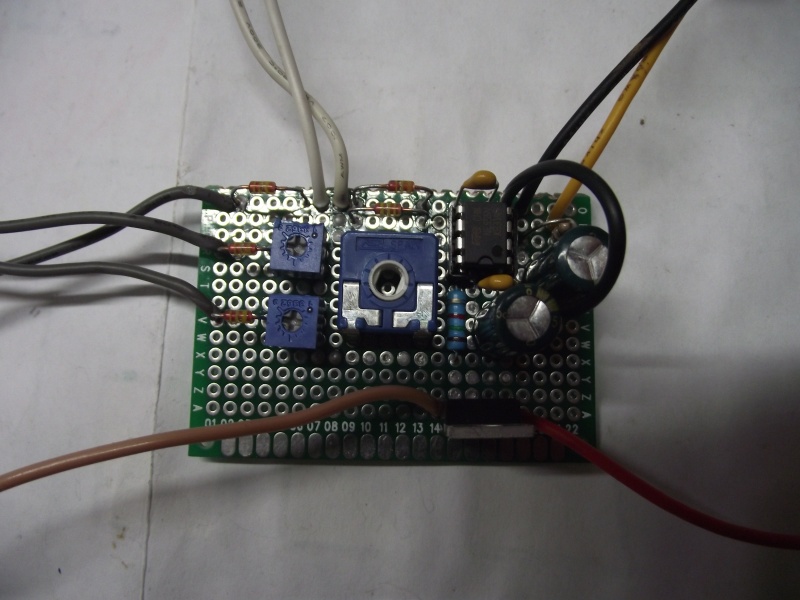

Вот сегодня к\руки дошли добил схемку фото видео прилагаю стоимость 200 рублей + 100 рублей плата я ее на две распилил.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

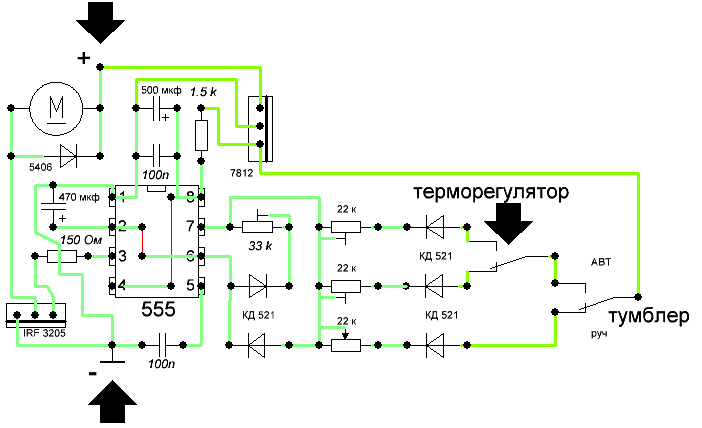

Вот эта схема.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Нет не пробовал, уже писал в электрике не силен, брал проверенные схемы, покупал детали и относи товарищу который волокет и умеет паять. он думать не хочет, спаивает что принесли. а когда на форуме советуют поставить там какое нибудь сопротивление на какой диод, это для меня все равно что по английски. Просил не умничать, а пальцем показать, но говорили что нужно поиграться какими то номиналами диодов. Я так и не понял!?!?и поставил схему которая сейчас и работает без писка, но годится только на масло насос, вентилятор ее сильно греет, да и мне и ненадо. Я поставил на вентилятор сопротивление от ваз 2108- 3 положения, трудится 3-ю зиму.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Регуляторы на микросхеме LM358N, не берите, плохо работают.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

А для чего вам эта схема, ведь при прерывистой подачи печь будет работать рывками!? Или не так



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Регулировкой можно подстроить а рывками она будет работать если в камере будет совсем сухо. Поздно уже потом видео сниму с вольтметром чтоб нагляднее было.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Вот как раз порционная подача больше премлема для качественного "сгорания" масла.
Поданная порция масла успела нагреться, разложиться до шлака, до подачи следующей порции, что благотворно влияет на остаток.
Но трудность возникает в настройке подачи.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Возможно соглашусь, как то не задумывался. Нужно попробовать. Только в практике рождается истина и оптимальный режим для каждой печи.
