Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Только что скачал для проверки-все там есть....



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Скоро сбудется моя мечта. Буду обладателем пульта на микроконтроллере со всеми: рез. питаниями , продувками, зарядками акб , дисплеем основных параметров. Сейчас человек схему с прошивкой сочиняет. Полный фарш так сказать....21 век....Фото выложу.....



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

А делал кто один регулятор и на масло и на наддув, с подстройкой и того и другого в широком диапазоне?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Я что то с трудом представляю схемное решение данного устройства, может вы поясните.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Я в схемах не понимаю....общие там понятия только....



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

А как иначе , уже давно . Переключатель S1 на схеме. Одновременная регулировка.....



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

А в действии как все выглядит можно фото или лучше видео????Ступенчатая регулировка? Правильно я понял? Ступени подстраиваются?
И на какую мощность все это рассчитано?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

На 89 стр. пост №889. А вы форум то читаете ? Или так...Ответы есть на все вопросы. И даже не по одному разу.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Одним регулятором управлять двумя устройствами нельзя.
Ступенчатая регулировка заключается в том, что в каждом регуляторе, переключаются подстроечные элементы, управляющие данным режимом.
А вот в каждом режиме печь настраивается на необходимую мощность {масло и воздух раздельно}.
Не знаю доступно ли объяснил, ну как смог.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Спасибо, что не развалился за ответ



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Полностью с вами согласен, устал отвечать на одни и те же вопросы, пальцем указываеш, нет все равно те-же вопросы.
П.С. ruslan58, это не про вас.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Регулятор организован набором сопротивлений, подобранных опытным путем, соединенными галетным переключателем. Цикличную подачу масла можно исключить из схемы, как и аварийное питание.

Можно же было вот так написать.....



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

А вот хамить НЕ НАДО.

Сам же можешь...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

ребята подскажите пожалуйста схему шима, с номиналами ,которая будет работать от трансформатора с диодным мостом.на наддув и масло.

Схем в этой теме море но я на них смотрю как б-ан на новые ворота. Какие-то работают какие нет,пищат,не пищат.

КОРОЧЕ ЗАПУТАЛСЯ,помогите кто понимает в этом хозяйстве.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

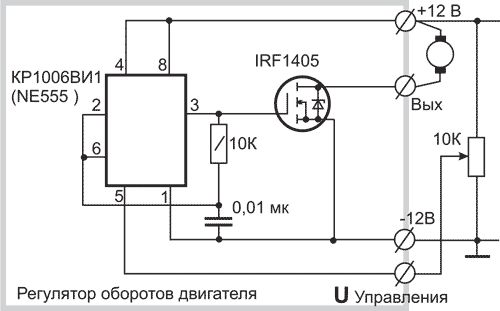

http://www.termoportal.ru/album.php?albumid=197&pictureid=1543 Вот например один из самых простых вариантов.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

а диод в ней какой надо ставить на эл. дв



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Во всех схемах ШИМ-регуляторов, не зависимо от схемного решения, установка диода обязательна.
Вернитесь на несколько страниц назад, там немного обсуждалось и схемы приводились, с 91ст.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Парни , вот человек пишет,не дружу с электроникой.....А Вы ему ставьте Диод( а желательно Шоттки)......
Для тех,кто в Танке-----Не заморачивайтесь с Шим.....,у меня 3 года работает
(ни одного отказа не было) просто схема с гасящими резисторами от "утюга".
И не слушайте никого. Запустите печь. А дальше, а Дальше "понесет"........
И Шимы, и Супершимы,,,,,,,,все приходящее...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Год работала печь -с капельницей . Воздух был через сопротивления по 5 ом (ступенями).
А дальше- больше. Но год то тепло было в гараже...................



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Человек спросил, "а диод в ней какой надо ставить на эл. дв", я ответил.
