Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Ворвался. Дискутируем о регулировке подачи масла. :-)



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Тоже не оптимально - мотор работает на полную, а мы используем только часть потока.
Если все работает от сети - не актуально, но если система автономна (с аккумулятором) - там нужно экономить.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Извиняйте, кажись правда не в тему. У кого что болит... . Закончил приставку к твердотопливному котлу. Мозг сверлит воздух, с маслом получилось все просто, хотя и громоздко. Подача от 0,5 до 30 литров в минуту (предварительно). Нужен ураловский насос.
Согласен с kutuzoff70com, только аварийный режим нечасто бывает (у нас), а на постоянку аккумулятор не прокатит.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Аккумулятор можно присоединить параллельно БП (т.н. буферный режим), но только надо чтобы БП был стабилизированный (13,6-13,8 В), и имел ограничение по току, т.к. после разрядки, при включении сети АКБ может хапнуть приличный ток и еще нужна защита от глубокой разрядки батареи при пропадании сети. Если схема кому то интересна - нарисую.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Вот пара ссылок на источники аварийного питания с АУБ 12в.
РадиоКот :: Аварийное освещение
РадиоКот :: Источник питания с буферной АКБ.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

boida как то так... Но у первой схемы нет стабилизации напряжения, при низком напряжении в сети батарея может не заряжаться, при высоком будет перезарядка, вторая схема маломощная. Для печки или котла на отработке надо помощнее, чтобы крутить два-три мотора (маслонасос - мало потребляет, наддув и при необходимости обдув - там уже потребление многократно больше).
После выходных выберу время - нарисую свою схемку. Источник питания можно использовать от компа с переделкой (ограничение и стабилизация тока) http://www.termoportal.ru/single/14590-post123.html
Или любую другую схему переделки БП от компа которых в сети можно не один десяток накопать.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Как Вы все видели, для регулировки подачи масла использовал ШИМ. Но при уменьшении напряжения ниже 12в мотор-редуктор начинает пищать, и чем ниже напряжение, тем сильнее писк. Поначалу не обращал на это внимание, сейчас уже раздражает. Как можно решить эту проблему?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Использовать интегрирующий LC фильтр или поднять частоту ШИМ, чтобы вывести ее за пределы звукового диапазона.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

kutuzoff70com, а поподробнее.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Кидай в тему схемку ШИМ, которую используешь, а я посмотрю, что можно сделать...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

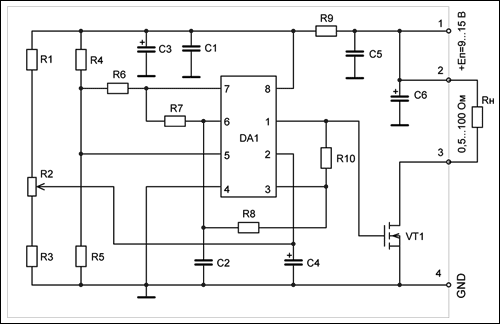

В качестве выходного силового ключа использован полевой транзистор VT1 IRF3205. DA1 LM358



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Region21, а номиналы где? Особенно С2, R7,R8 (определяют частоту)
Если уменьшить емкость С2, частота увеличится.
Напиши номиналы, пожалуйста.
Проанализирую схему подробно, может на макетке вживую соберу.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

К сожалению номиналов не знаю. Этот ШИМ покупной от мастер-кит ВМ4511. Схемку ее нашел в инете.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Region21 Этого и достаточно, теперь я схему сам найду...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Нашел описание и спецификацию к схеме.
С2 - 0,1 мкФ
Можно последовательно с ним попробовать включить конденсатор 0,33 - 0,47 мкФ, что несколько повысит частоту ШИМ.
Увеличение С7 до 0,15 - 0,22 мкФ снизит частоту.
Конденсаторы должны быть не электролитические. Лучше всего пленочные.
Плавно менять частоту можно изменением номинала R7. Для этого надо его выпаять, и вместо него впаять цепочку из последовательно соединенных постоянного резистора 3,3 - 4,7 кОм и переменного или подстроечного 10 -15 кОм.
Только значительным увеличением частоты ШИМ злоупотреблять не стоит. Будет греться ключ (полевик).
Его желательно установить на теплоотвод.
Электродвигатель необходимо зашунтировать обратно включенным диодом, что нибудь на 3 -10 А не менее 100 В, например КД202, КД206, КД210, КД213...
С диодом полевик дольше проживет.

Полезно по этой теме почитать форумы, да и ваще поиск рулит!!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

ЗЫ: Чтобы движок не пищал, достаточно сдвинуть частоту немного вверх - вниз, чтобы уйти от резонанса.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Всё понял, спасибо, kutuzoff70com.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Подскажите, пожалуйста, мощность (Вт) сопротивления 68 Ом в схеме подачи масла печи Р2Д2. Если мощность такая же, как самого моторчика (у моего 7 Вт), то таких у нас в продаже нет, надо заказывать.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Вот мой (тюненый) щиток управления



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

А я всё в общий щиток засунул, надо еще только гнездо прикуривателя всверлить- мало ли, мобилу зарядить, иль переноску воткнуть....
