Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

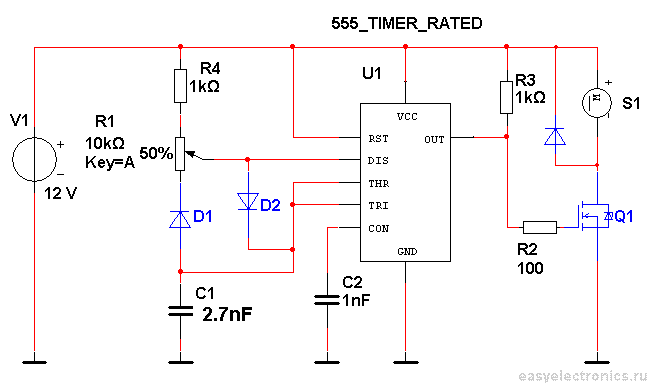

Здравствуйте, по крайней мере не свистит (скорее всего выполнен у меня точь-в-точь
по этой схеме)
http://www.termoportal.ru/album.php?albumid=211&pictureid=1696



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Скажите пожалуйста
у вас винтилятор от 2108???
в вашем схеме диапазон регулировки 0 - 100 %.??? или...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

вентилятор да
диапазон скорее всего да



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Собирайте по стандартной. http://www.termoportal.ru/album.php?albumid=139&pictureid=1383



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

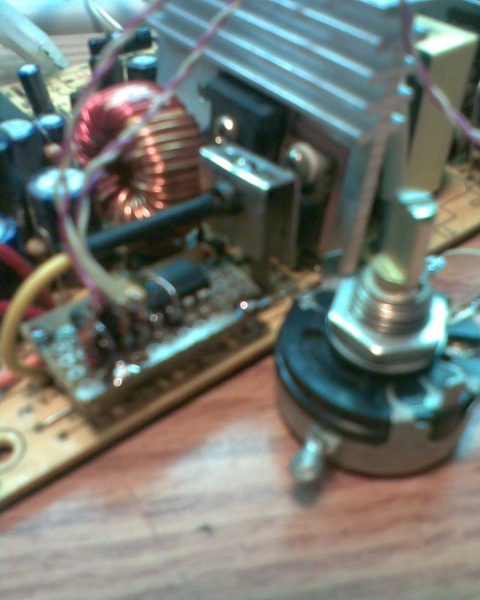

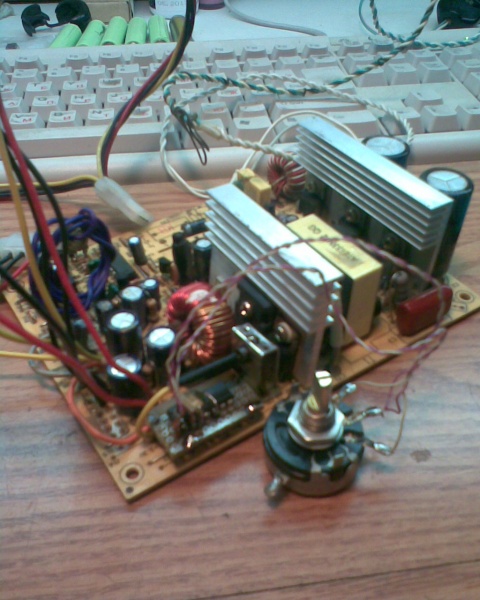

Ув. vitalii2202, заканчиваю изготовление очередного блока питания с ШИМ- регулятором.
Схема ШИМа спаяна на слепыше и установлена в блоке на место удаленных деталей относящихся к напряжению 3.3в. Полевой транзистор использован штатный от тех же 3.3в.
Диод на радиаторе {для надежности}, FR302 на 3А 100в, из деталей таких же блоков питания.
П.С. Качество фото не очень, но общее представление есть.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Спасибо!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Самый простой вариант, попросить схему подключения у продавца, хотя бы на английском. В Алиэкспресс есть возможность связаться с продавцом.
Далее, для вашего канальнико подойдет обычный диммер которым освещение регулируют.
Далее, канальник, как я уже говорил, дуть не будет.
Что такое датчик холла спросите у гугла, здесь очень долго отвечать.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Вот ещё.
http://ru.aliexpress.com/item/AC-mo...motor-controller-Free-shipping/563386100.html

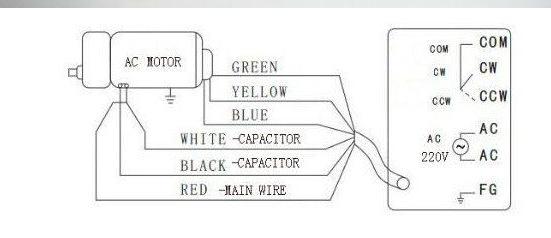

Там в конце есть схема, вот отдельно вырезал. Судя по ней у двигателя должно быть две обмотки, рабочая и пусковая к которой подключен конденсатор. Ваш регулятор не ШИМ, а скорей всего более навороченный димер (добавлен контролёр таходатчика). Принцип работы димера описывать не буду (не умею разжёвывать, в нете есть подробно). Плюс без таходатчика блок не знает с какой скоростью крутится двигатель, вот и регулирует как может. Не знаю в этом дело или в самом двигле, это можно определить только имея подробное описание на ваш регулятор, ну или методом тыка с присутствием шарящего человека.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

А давайте обсудим эл часть, такую которую не нужно паять, а комплектующие которой можно купить в магазине или с чего нибудь снять и самому собрать. Только с ссылками на сайты продаж и конкретными названиями. Так же хотел обсудить контроллеры которые отвечают за подачу масла и надув одновременно. Не стесняйтесь делитесь своим опытом. Выкладывайте.... :)



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Венты.
http://www.termoportal.ru/single/28222-post171.html



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Вот ещё повтора.
http://www.termoportal.ru/single/27826-post767.html
http://www.termoportal.ru/single/27827-post768.html
http://www.termoportal.ru/single/27828-post769.html
http://www.termoportal.ru/single/27830-post770.html
http://www.termoportal.ru/single/27831-post771.html
А это для ленивых от orionich-а
http://www.termoportal.ru/single/28236-post776.html



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Подскажите а бывают такие шим регуляторы на два канала. Ну чтобы запитать сразу маслостанцию и надув?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

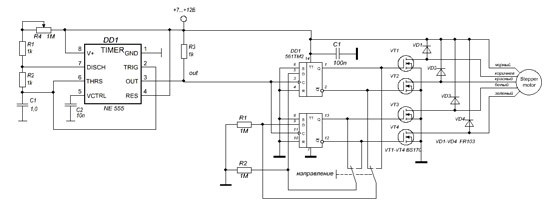

Запустил шаговый двигатель, с древнего хлопика. Возможно на рic-прцессоре он будет работать лучше, но по данной схеме предложенной ранее, на двух D-тригерах, усилее им создаваемое мало по сравнению мотором от дворников и даже маслонасос от скутера он скорей всего не потянет. Небольшое видио, качество не очень, но для общего представления, я думаю пойдет.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

а если запитать через один регулятор сразу маслостанцию и надув, то будут они регулироваться одновременно? и вообще так можно или погорит все нафиг.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Регулировать одним регулятором вент и маслонасос очень затруднительно. Вент нормально дует с 6В, а маслонасос начинает качать (в зависимости от движка) от 2,5В.

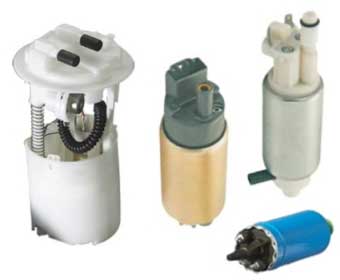

Бензонасос от инжектора начинает качать (очень не стабильно) с 1.9В.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Тогда вопрос в следующем. Если сделать один регулято на надув а другой на масло. Как их завязать вместе. Через какой контролер? Кто делал такую автоматику может поделитесь?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Если бы вы по моему совету посмотрели видио от NIK 50 , у вас не возник бы данный вопрос, еще раз вам говорю, на все ваши вопросы, есть ответы на форуме, изготовленные и действующие в железе.
Видимо вы любите, чтобы вам все преподносили "" на тарелочке с синенькой каемочкой "".
Прим. Не известно еще, кто же захламляет форум.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

В поисковике к сожалению я не смог найти по нику видео.
Да и толку то от вашего видео. Я таких видео на ютубе много видел. Этот вообще молчит. Да все понятно. 6 режимов. И что дальше.....
Вопрос был не ' а можно так сделать' а 'как и из чего'
Вот любитель поумничать



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Есть две схемы. Одна регулирует обороты вента, другая подачу масла. Опытным путем подбираются сопротивления для работы обоих схем в первом положении переключателя, во втором и так далее.
