Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Даже не знаю как ответить))) Отвечу так, приезжаю с утра в гараж тушу печь, чищу, запускаю 10 -15 мин и уезжаю по делам, там тем временем работаю друзья в соседнем и моём гараже сосвоими мотиками. И всё... Температура стоит такая как и поставишь, всё работает абсолютно без присмотра, т.к. всё настроено. Желаю и всем уже прийти к тому, чтобы всё таки заниматься делом, а не колдовать над печью))) и переживать, то то не сё, то это не капает))) (отапливается четыре бокса на постоянке)



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

я поставил нормально разомкнутый термоконтакт на дымоход, если температура дымохода упадет ниже критической точки подача масла отключится



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Переливает же наверняка...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

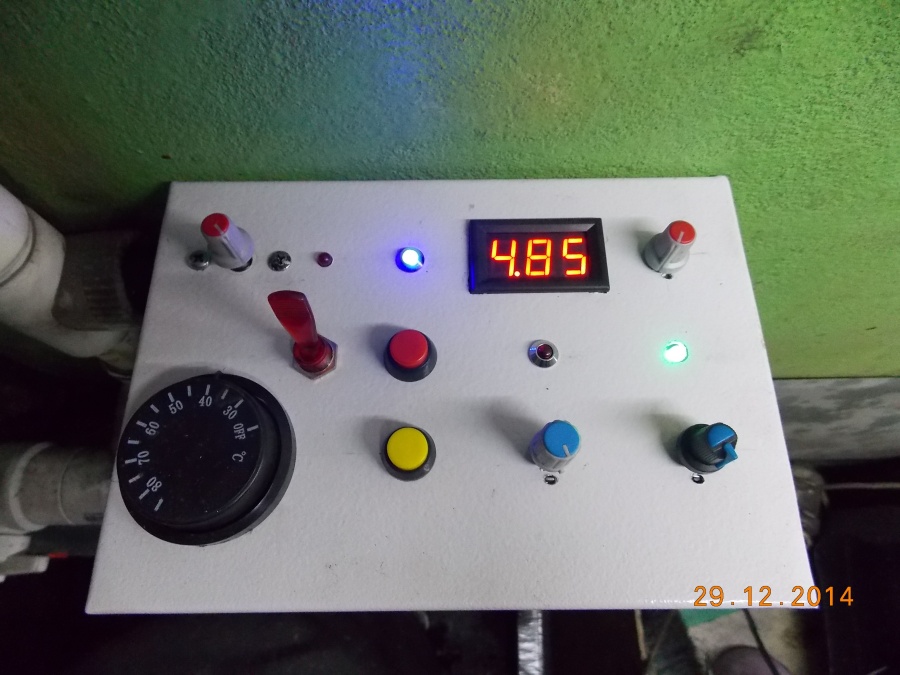

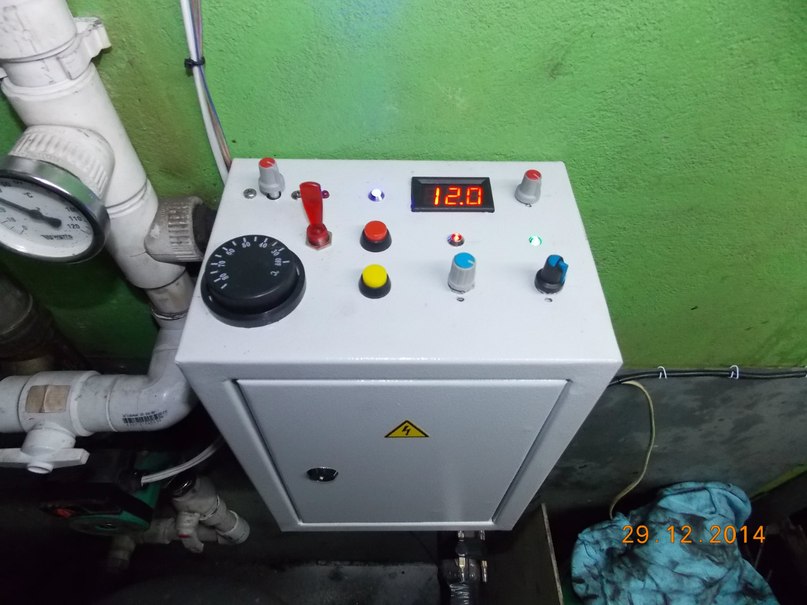

Мой блок управления работает следующим образом:
Наливаем стартовую жидкость(солярка с тряпочкой, масло перемешанное с некоторым количеством бензы и т.д) включаем сеть, загорается соответствующий индикатор синего цвета вместе включается наддув который регулируется на мин. режиме, больше ничего не включается, котёл разгорается тут же жмём кнопку пуск (красная кнопка), включается основной режим работы блока масло не подаётся т.к. слева вверху мигает красный светодиод сигнализируя низкую температуру дымовых газов, стоит на выходе зонд от регулируемого термостата 50-320гр. как только газы стали заданной температуры, которую выставили на мин. режиме сигнализатор тухнет и включается подача масла котёл включается в максимальный режим (загорается индикатор красного цвета показание на вольтметре 12в. масло подаётся на полную)т.к. температура ниже заданной, которую выставляем регулируемым термостатом 30-85гр. условно поставили 50гр. на максимальном режиме подстраиваем наддув столько сколько требуется для нормальной работы, как только система прогрелась до 50 гр. переключается на мин режим(красный индикатор гаснет остаётся только зелёный , на вольтметре показания столько сколько выставляем для минимума) который выставляем регулятором подачи масла справа от вольтметра, ниже находится регулятор наддува, который тоже подстраиваем под мин. режим. Всё, все настройки закончили, далее только выставляем по желанию требуемую температуру в системе. Остановку производим нажатием кнопки стоп(жёлтая кнопка) отключается подача масла но работает наддув ещё 20 мин. для полного выгорания остатков, котёл затухает намного раньше это с запасом 20 мин. всё почистили и снова запускаем. Если котёл по каким либо причинам (вода в масле, масло закончилось в расходной ёмкости) потух следовательно дымовые газы остынут, отключится подача масла и после работы таймера на наддув система выключится, также котёл принудительно остановится при перегреве теплоносителя выше 95, что бывает при отказе циркуляционного насоса и прочих неполадок системы отопления, так же если отключится сеть220 и повторно появится то система не включится(защита от повторного включения) Вот как то так Циркуляционные насосы так же включает блок управления, при достижении в системе 30 гр. и выключает при остывании соответственно ниже 30гр.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

А подача воздуха?

Мне интересно, вопрос к тем, кто не топит круглосуточно. То есть пришёл в гараж допустим на три часа (заехал с улици). И чтоб машина просохла, растопили печь. Но просто сидеть в гараже, и ждать часа три-четыре, это неинтересно. А чтоб так-растопить, некоторое время проконтролировать процесс, и пойти домой спать. А печь через несколько часов закончит горение, и всё выключится. Система отдыхает. Вот я и интересуюсь, у кого куча всяких датчиков, электроники, как делаете так, чтобы оно тпозже само выключалось. Таймер?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

хоть таймер, хоть реле времени варианты есть под любую ситуацию. И самый интересный вариант не требующий никакой автоматики это с друзьями в гараже и время летит незаметно



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

а что воздух ? ну и пускай маслает себе, не какой опасности не представляет, ну если так хочется воздух отключать, поставить реле отсрочки включения (реле времени) с запуском от этого самого термоконтакта (т.е. когда сработал термоконтакт через 30 минут выключается воздух)



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

У меня на дымоходе стоит датчик радиатора ваз 2106 и улитка и масло через него запитаны уходишь из гаража оставляя масла литра 3 и как масло закончится печь выключается. Дешево и сердито, и не надо никакой автоматики.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

это если печь 1 оборотная если 2-х оборотная внешняя стенка дымохода нагревается не более 60-70 град



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Народ, кто поможет? в этом вентиляторе уже встроен ШИМ. Как его заставить работать? Красный и чёрный провода, понятно + и - Жолтый с синим должны идти к термодатчику, который и играет первую скрипку.
А то както не рентабельно при имеющемся ШИМе, цеплять на него второй.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Если термодатчик терморезистор, а скорей так оно и есть, заменить его на переменный резистор, предварительно померив сопротивление термодатчика в холодном и горячем состоянии, чтоб приблизительно определиться с номиналом переменного резистора.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

В этом и есть суть вопроса! Термодатчика НЕТ. Так что мерить нечего. Завтра буду эксперементировать



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Может кто подсказать?! Возникла необходимость в реле времени, есть готовые от авто и как подсоединить. Интервал времени не важен.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Откуда инфа, что эти провода напрямую к термодатчику идут? Думается, что они к контролёру PWM должны идти.
Аналогично как в компах на процессор.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

На счет напрямую к термодатчику, это мои догадки, так как опирался на эту инфу от продавца.

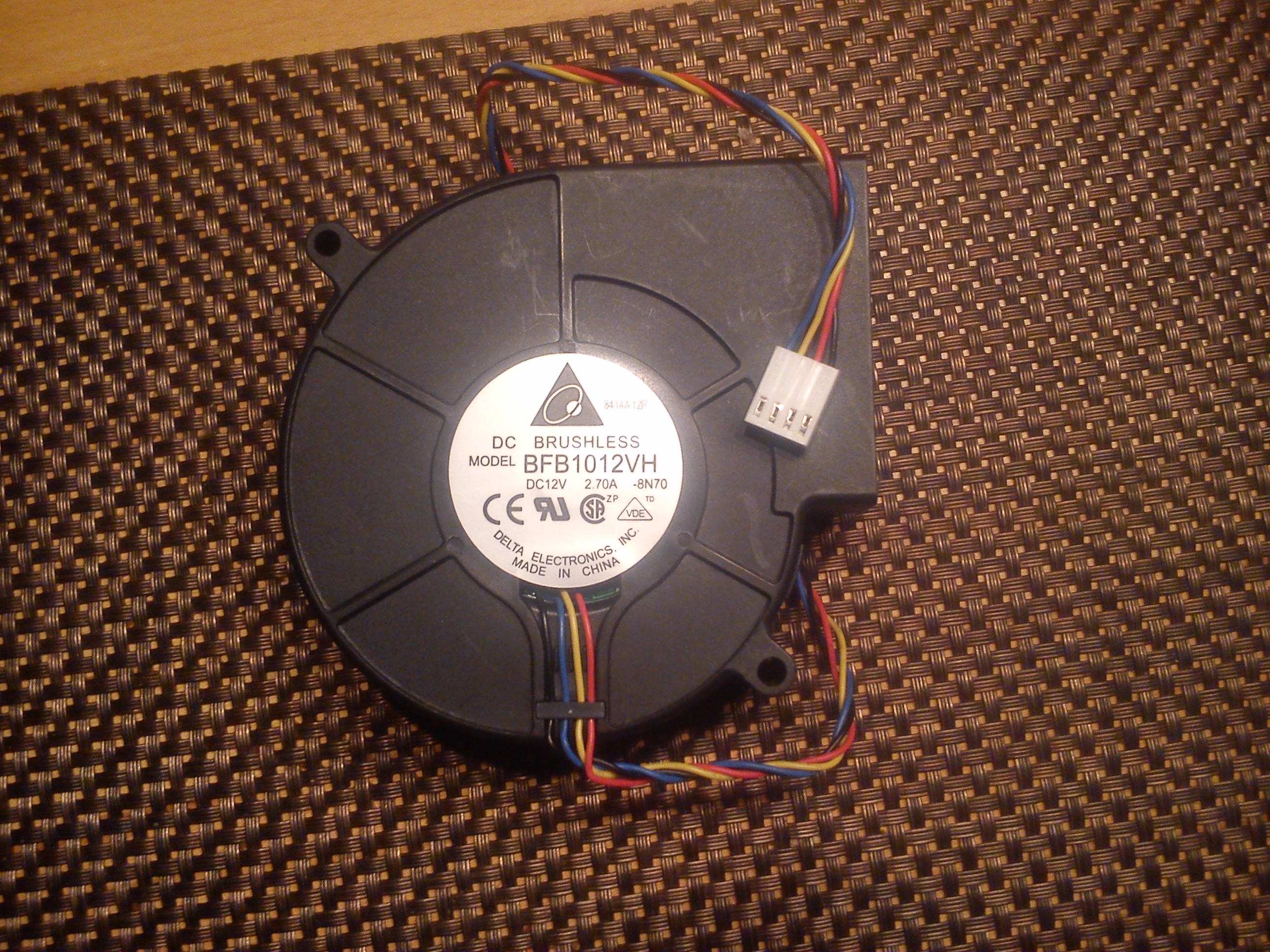

Supermicro FAN-0059L4
DC BRUSHLESS
Модель BFB1012VH
DC 12V - 2,70A
Delta Electronics
- Размеры: 97x94x33mm
- Скорость: 5000 об / мин (с регулируемой скоростью вращения PWM)
- 4-контактный разъем Molex
- Воздушный поток: 35,7 CFM
- Уровень шума: 61,3 дБ
- Статическое давление (in.H20): 2,02

Если можете объясните на пальцах (для новичка) как работают такие вентиляторы в компе? ведь на них уже подаеться постоянка 12в.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

PWM = ШИМ. Постоянка на вент подаётся постоянно, а на синий надо подать шим сигнал. Жёлтый провод, это выход тахо датчика. Его можно использовать для аварийной автоматики (встал вент, прекратилась подача масла)
ШИМ можно пробовать на 555 делать, подключая выход микры не к транзистору, а к к синему проводу и чтоб не спалить вент, в разрыв поставить резистор на 1к. Потом пробовать уменьшать номинал, добиться стабильной работы вента.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Некоторые канальные вентиляторы имеют внутри электрическую защиту. Если лопасти застопорить пальцем, то внутренняя его электроника перестанет подавать на обмотки питание. Через пару секунд почуствуете, что лопасти дёргаются, пытаются стартонуть. И если не стартонёт, то снова будет пару секунд перерыва.
Чтоб проверить это, нужны определённые умения в электротехнике.
А по сути, моторчики можно считать вечные. Но если это вечное работает в пыли и сырости, то не на моторчик нужно грешить, а на условия эксплуатации.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Спасибо за професиональный ответ! Для меня будет проще купить готовый ШИМ в китае и подождать три - четыре недели, чем собирать по запчастям самому. И регулировать им подающую напругу на вент.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Эти венты внешним шимом регулировать очень не желательно, только встроенным. Надо хорошо отфильтровать импульсы, сделать из них постоянку. Или регулировать через линейный регулятор напряжения. Иначе подаваемые импульсы накладываются на внутренние генерируемые внутренней схемой вента увеличивая импульсы само эдс до приличных значений, что может привести к выходу внутренней схемы из строя.
В некоторых случаях регулировки оборотов с помощью внешнего ШИМ вовсе может не происходить, схема вента уходит в защиту как при заклинивании или перегрузке на валу.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Кстати по реле времени : года 3 - 4 назад выкладывал фотки и описание маслоподачи регулируемого реле времени ( правда на 220 вольт ) . Два реле . Одно на подачу . Другое на паузу. Регулировка грандиозна - (от 0 до максимума маслонасоса , у меня было до 6 литров в час ) . Читайте форум , ТАМ ВСЕ ЕСТЬ Виталий , ты же опытный пользователь , просмотри историю ....
