Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Ув.bazele как всегда в первых рядах(по крайней мере с ответами на мои вопросы) В принципе я все понял хотя....... Бывают же люди-умельцы. Как по мне так я от одного слова** ШИМ-регулятор ** в ужас прихожу. Столько труда нужно как мне кажется для их изготовления. Хотя я сам такой, что могу с какой то ерундой провозиться , потому что интересно сделать самому а не покупать готовое. Но вот в данном случае наверное попробую с зап.частями от авто поработать.Как то все попроще........



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

http://www.termoportal.ru/album.php?albumid=197&pictureid=2512



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Поверьте мне на слово Ув.@kz, что таких как я абсолютное большинство. Конечно сейчас меня форумчане помидорами закидают- **Мол что тут такого? Взял, да спаял.**Но истина такова,что на самом деле, действительно мало людей соображающих в этом. Я из Вашего фото, только переменный резистор узнал(и то неуверен в правильности названия).Другое дело 220в и **домашняя** проводка .....Ну или в машине что из питания пропало.... Тут как то полегче. Хотя современные тачки уже с **мозгами**, и так запросто там не покалупаешься.
Так что извините но каждому свое.Хотелось бы, но ......... Вашим советом врядли воспользуюсь. Для меня что ШИМ-регулятор, что ПСИНХОФАЗОТРОН-все едино.:mdaaa: А вот сопротивление с печки или регулятор освещения приборов-то самое, родное. Тем более, что все есть как говориться -**В ларьке , за углом*** . Ну а спецам как Вы и остальным форумчанам, конечно же ЧЕСТЬ и ХВАЛА



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Уважаемый vitosik702, вы собираетесь делать весьма пожароопасное!!! устройство. Моё мнение, что делать печь на коленке, из подручных материалов, не совсем верно, мягко говоря. Вы представляли себе аварийные режимы работы вашей печи? Например при отключении напряжения, выходе из строя вентилятора наддува, или попадание большого кол-ва воды в котёл.
Всем этим я хочу сказать: УЧИТЕ МАТ ЧАСТЬ или доверьте сборку важных компонентов другу электронщику.
Всем спасибо.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Всем спокуха!!. и в частности Ув,pps10!!!!! Спасибо конечно за предостерижения!!!! Безопасность конечно превыше всего, никто не отрицает. Но вот только неувязочка выходит. Мы использовать авто движки не боимся а штатную регулировку -опасаемся Где логика??? Со всеми аварийными ситуациями я знаком. Сам их провоцировал с огнетушителем наперевес Конечно не мешало бы повесить типа концевика который отрубал бы все при отключении энергии...... Хотя я уже пробовал эксперименты проводить . Вырубал наддув на время а после включал. Классно выходило!!!!! Хлопок что надо. И водичку доливал в масло....... Короче все что можно пробовал. К слову говоря я топлюсь уже четвертый год, просто не добился нужного горения (сейчас пряможог). И все оборудование на 220в, а есть необходимость перевести на 12в. Меня уже пытались отговорить-но я ни в какую.Но в любом случае спасибо за предостережения. Может кто из новичков прочитает и действительно задумается....



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

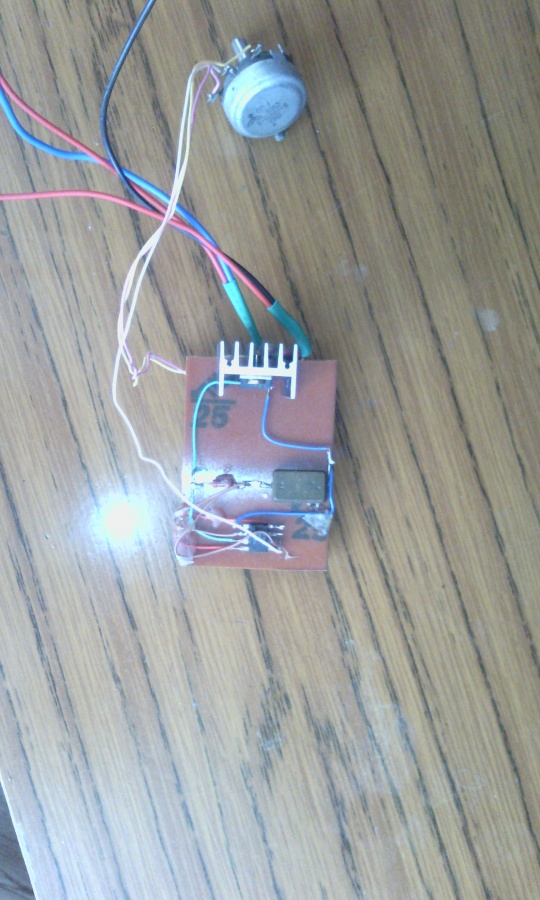

Там в альбоме есть схема шима на кр1006 ви1 на мой взгляд оптимальный вариант так как деталей минимум ! все описано! Согласен у меня есть некоторый опыт работы с электронными компонентами. Но в наше время есть яндекс и гугл которые знают ответы практически на все вопросы ютюб поможет! И нет не чего сложного в повторение таких простых схем. А насчет 220 так это на много опасней не только ля здоровья но и для сохранности имущества!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Насчет деталей
1.Транзистор полевик IRFZ 44n взят из бесперебойника.
2. Микросхема от какой то советской вычислительной машины, можно свободно купить или заказать через интернет.
3. Переменный резистор и советского телика. От туда же и резисторы и конденсатор. вот в принципе и все!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Эх!!!! Возьму грех на душу...........1-. Транзистор из перебойника. 2-Микросхема от какой-то..................... ну или через нэт . 3- телек совковский, где его уже найти??? Прикольная заморочка. :mdaaa: Хотя не спорю, может оно действительно того стоит, и в будущем мне станет стыдно за это сообщение , но ........ комплектующие на авто есть в ближайшем ларьке. Зайду в первый попавшийся и все там будет.К деталям от авто, прилеплю регулировки от авто. Разве не в этом прелесть???



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Никакого подвоха!
Просто каждый мастерит, что умеет.
Есть еще вопрос надежности и экономичности. При питании электрооборудования печи от АКБ, активные нагрузки в купе с двигателями быстренько посадят батарею, а с шим-регулятором проработают дольше. А так хоть на лампочках, хоть на нихроме можно регулировку собирать( не забываем, что все это греется).:-)
Питание на масло-насос желательно стабилизировать, иначе может плавать подача масла.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

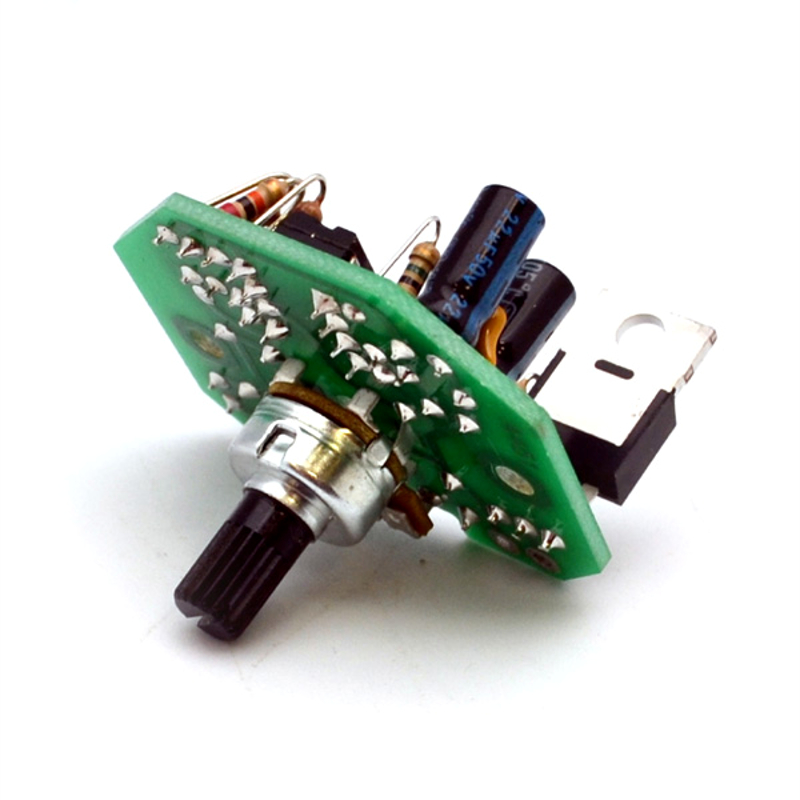

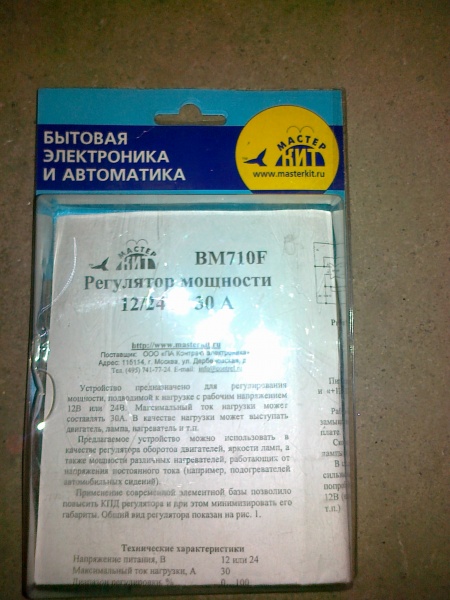

Ув.Prohozii, огромное спасибо за понимание проблемы. Хоть разъяснили почему лучше с ШИМ. Теперь более-менее ясно. Буду конечно стремиться к тому что бы внедрить их в свое будущее детище, но на данном этапе приходиться мастырить то что есть. Сейчас все тупо самотеком, а еще хочется подрегулировать саму печь. При первой возможности сразу соберу блок такой какой подобает, ну а пока........ Еще раз спасибо что без напора на безграмотность все разъяснили А вот как себя ведут вот эти штуковины??? Правда незнаю есть ли у нас в продаже, но если что то закажу. На втором фото BM4511 - Регулятор яркости ламп накаливания 12В / 50А 600W. Написано что типа на основе шим........ Может подскажите балбесу???



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

BM4511 и есть Шим .



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Только желательно установить радиатор на транзистор.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Посмотрите вот эту ветку http://www.termoportal.ru/forum35/thread812.html
там есть ссылки на регуляторы оборотов двигателя.

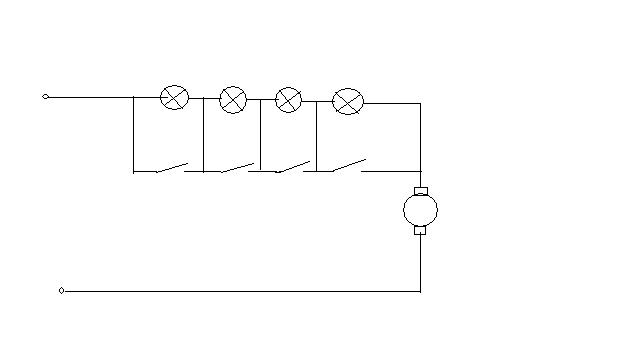

Я бы советовал собирать регулировку оборотов вентилятора на фарных лампочках вместо сопротивления от печки. Они не требуют охлаждения, а если есть многопозиционный галетный переключатель, то можно получить широкий диапазон регулировки.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Небольшие рекомендации по изготовлению регулятора.
Конденсатор желательно использовать термостабильный, особенно при управлении мотором маслонасоса.
Полевой транзистор любой данной проводимости, на напряжение сток-исток не менее 50В, и ток более 10А, чем больше, тем лучше.
В основном греется диод, который стоит параллельно мотору, поэтому его желательно так же закрепить на радиаторе и для надежности использовать на ток более 3А и напряжение 100В.

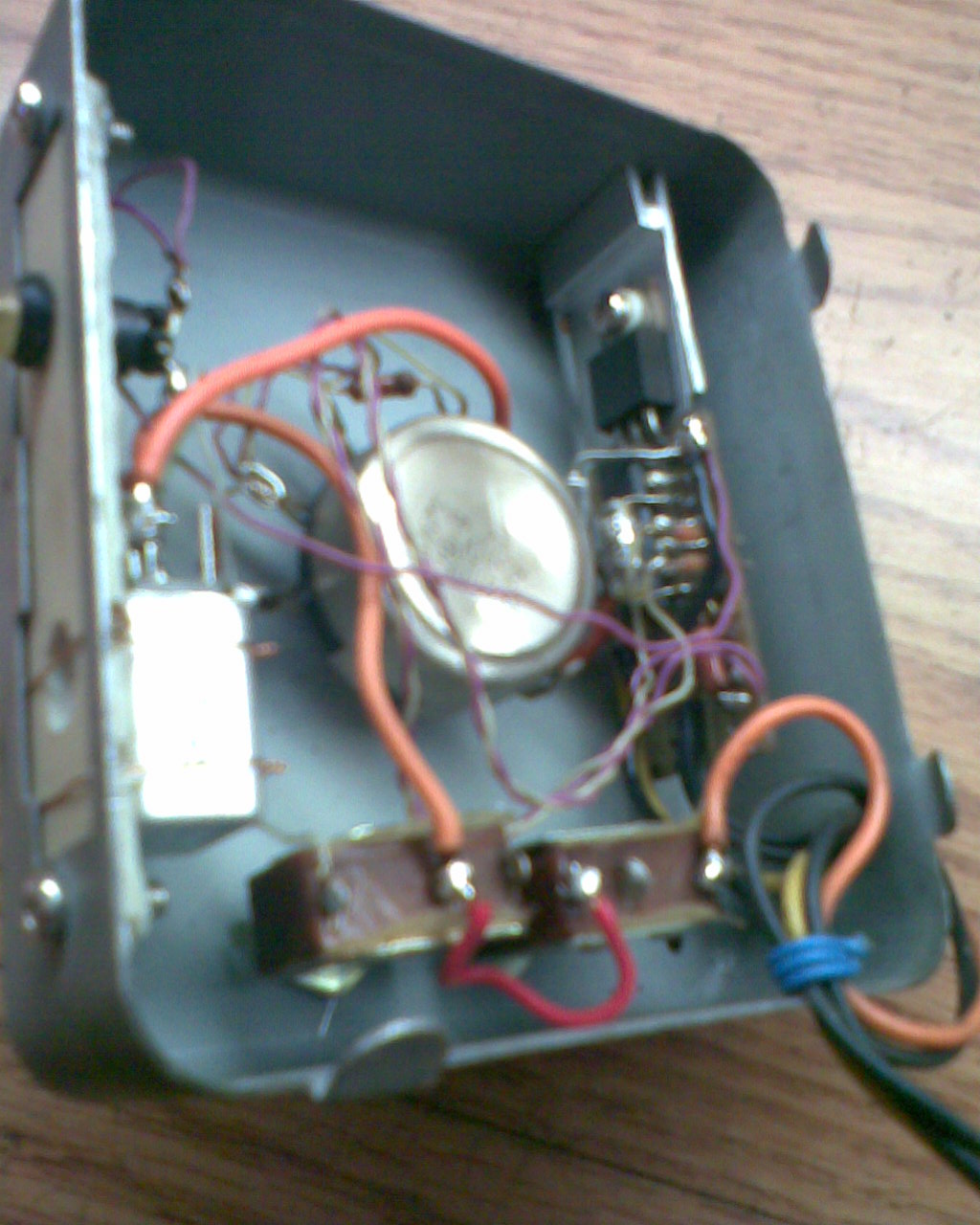

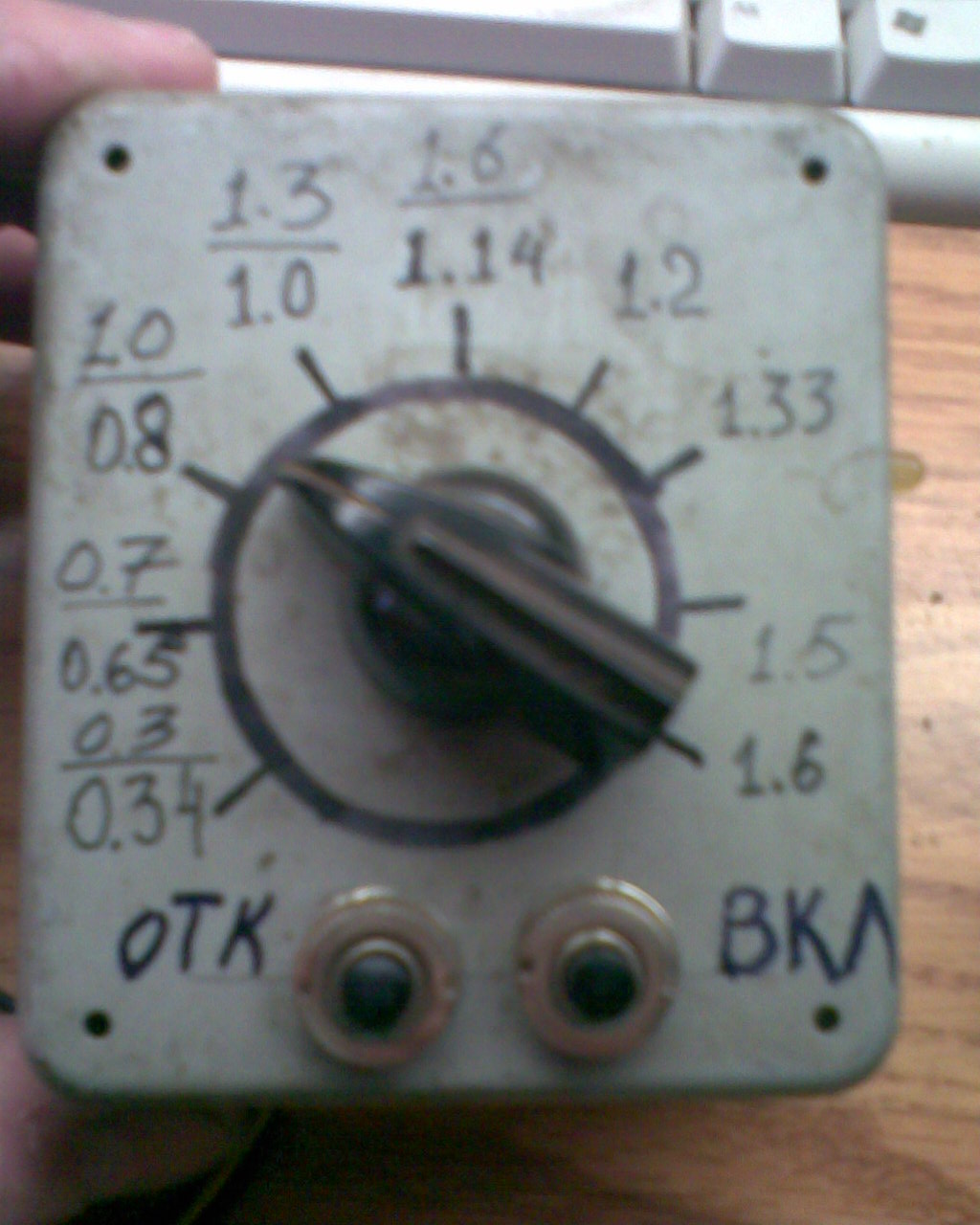

Из за лени в изготовлении печатной платы, схему собираю на слепыше, для наглядности сфоткал внутренности регулятора подачи масла.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

В открытом состоянии на транзисторном сток-исток напряжение около нуля (Rси=5.3 мОм), он не должен греться совсем или при длительной работе все же греется?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Открытиие и закрытиие транзистора происходит с некоторой задержкой, в это время он находится в активном состоянии (сопротивление перхода не равно минимуму), на переходе исток - сток выделяется тепло. Второй источник тепла в полевом транзисторе параллельный диод. На нём рассеиваются некоторая часть импулсов самоиндукции. Поэтому диод параллельно движку надо ставить заведомо лучше чем в транзисторе.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

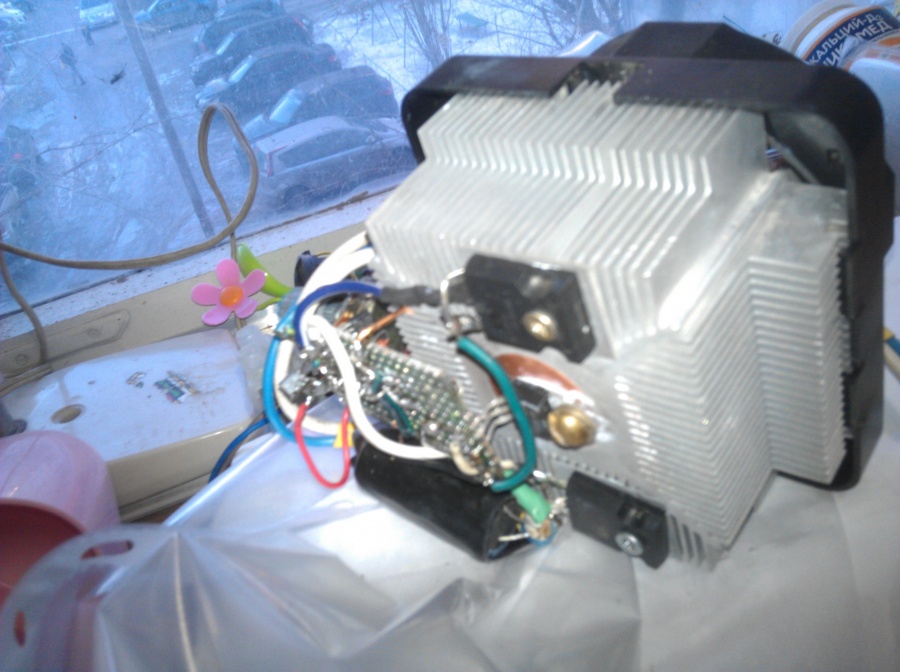

Хотел ответить на вопрос, но Ув. 1TOM1 все замечательно объяснил, конечно, транзистор не будет холодный и поставить его на небольшой радиатор, хуже не будет, во всяком случае не такой, как на фото.
http://www.termoportal.ru/album.php?albumid=489&pictureid=2538
Добавлю только по схеме, (сразу забыл сказать), что вход свободного элемента, 13 ножка, нужно соединить с 14, т.е. соединить с + питания, (чтоб в воздухе не болтался), для устранения возможной паразитной генерации.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

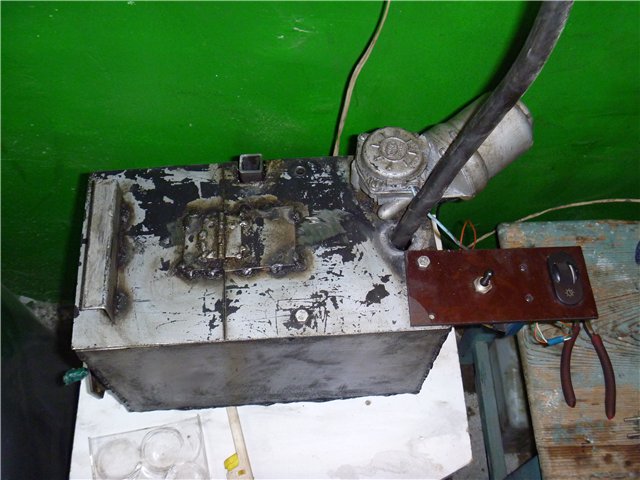

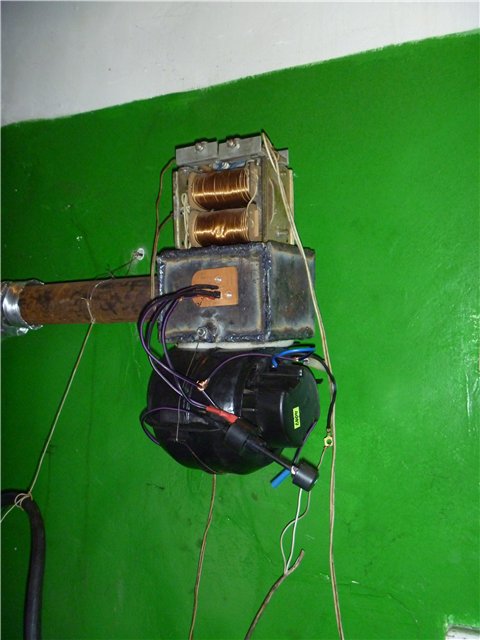

Это ясно. Я спрашивал про наш конкретный случай-маслонасос на двигателе дворников и восьмерочный вентилятор. На маслонасосе пока намека на нагрев транзистора и диода(Д213а) не наблюдаю (на обдуве не проверял,стоят штатные сопротивления). От радиаторов хуже не бывает- понятно.Только для чего упрощать,чтобы потом усложнять? Извините за нуднось,ради бога.Но если поймем,что с этой скважностью импульсов ,в этой схеме, полевой транзистор не требует дополнительного охлаждения-сильно обрадуем большинство печкостроителей и огорчим продавцов радиаторов



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Попробую объяснить преимущество импульсного регулирования.
Начнем с азов. Регуляторы делятся на линейного регулирования и импульсного.
В линейных регуляторах транзистор является как бы переменным резистором и изменяя сопротивление его, мы изменяем постоянное напряжение на моторе тем самым изменяя скорость вращения. Естественно на нем выделяется огромное количество тепла,
В импульсных рег. транзистор на короткий отрезок времени напрямую подключает мотор на источник питания, подключение происходит с постоянной частотой, но при регулировании изменяется время подключения и изменяя это время, изменяем скорость вращения. Частота переключения выбирается обычно около 30Кгц, выше звуковой частоты, воспринимаемой нашим ухом.
За счет того, что транзистор работает в ключевом режиме, нагрев его происходит только в момент переключения, из закрытого состояния в открытое, и наоборот, поэтому нагрев его незначительный.
В момент закрытия транзистора, на моторе, за счет индуктивности его обмотки, возникает ЭДС самоиндукции, с которой надо бороться, что берет на себя диод, подключенный параллельно мотору и на нем так же выделяется какое то количество тепла.
Но все то тепло, которое выделяется на транзисторе и диоде, по сравнению с линейным регулятором, ничтожно мало.
Не знаю доходчиво ли объяснил и ответил ли на вопрос, ну как смог.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Добрый вечер!
Кто нибудь сжигал трансформаторное масло, как горит, много ли от него отходов?
