http://www.termoportal.ru/forum29/thread502.html Трансформаторное масло жечь запрещено , прочитайте по ссылке показания . Знаю что если капнуть этим маслом в воду и если эта капля масла утонет в воде , оно не пригодна для сжигания . С уважением . :thank_you2Хочу сказать несколько слов о трансформаторном масле. Обычное трансформаторное масло это продукт переработки нефти и его совершенно безопасно сжигать в котлах, печах и т.д. Другое дело диэлектрическая жидкость для охлаждения трансформатора, топка станет гигантским генератором диоксина. Огромное количество его будет выброшено в воздух и отравит все вокруг. Ядовитая жидкость позволила увеличить мощность промышленного трансформатора, сделать его меньше по размеру. Диэлектрическая жидкость содержат полихлорированные бифенилы, выглядят как желтая, маслянистая субстанция. Если вылить вещество в воду, в отличие от обычного масла оно не всплывет, а утонет. Так что будьте осторожны при сжигании трансформаторного масла. Может оказаться, что это диэлектрическая жидкость очень опасная и ядовитая при сжигании. Простой способ определить это масло или диэлектрическая жидкость вылить в воду. Если утонуло, значит, яд, если плавает на поверхности, значит масло. Можно применять в качестве топлива.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Прошу прощения, а разве вышеназванные масла имеют отношение к электрооборудованию управления печами и котлами?

А по теме, кто как использует какие прибамбасы для измерения температуры выходного дыма? Если лепить какой нибудь терморезистор на металлическую дымовую трубу, находящуюся ещё внутри гаража, то не забывайте о тепловой инерции металла. И так же не забывайте о некоем количестве теплоизолирующего налёта на внутренних стенках.
Как вариант, можно попробовать использовать термоследящий датчик с бензиновой запорожской печки. Он вворачивается во внутрь котла (на ЗАЗе), и реагирует на температуру. Для тех, кто захочет попробовать его, прикиньте рабочую температуру. Ведь в родном месте он стоит сразу после факела огня. Ну и с другой стороны, его можно отрегулировать на желаемую температуру срабатывания.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Всёж не стоит надеться на площадь транзистора, не большой радиатор в виде пластинки 3*2 стоит поставить. При изноце щёток и коллектора, некоторых режимах регулированния, могут возникнуть небольшие резонасные процессы и тепловыделение на транзисторе немного подрастёт. Голый транзистор при нештатных ситуациях от перегрева быстро уходит в пробой, а малюсенькая пластинка отодвигает этот порог в разы.
Думаю не стоит на этом экономить.
Кстати некоторые заведомо хорошие диоды (как и практически все диоды шоттки без брака), но с небольшим заводским браком который никак себя не проявляет при работе в выпрямителях, при работе с импульсами самоиндукции начинают деградировать и не выполнять свои функции по шунтированию. Импулсы гасятьса транзисторным диодом от чего он излишне нагревается.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

самое простое это заказать ШИМ с аллиэкспресс, цена вопроса 250руб и готовое аккуратное устройство неплохого качества у вас в кармане. Единственный минус, ждать месяц или заплатить за ЕМС.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

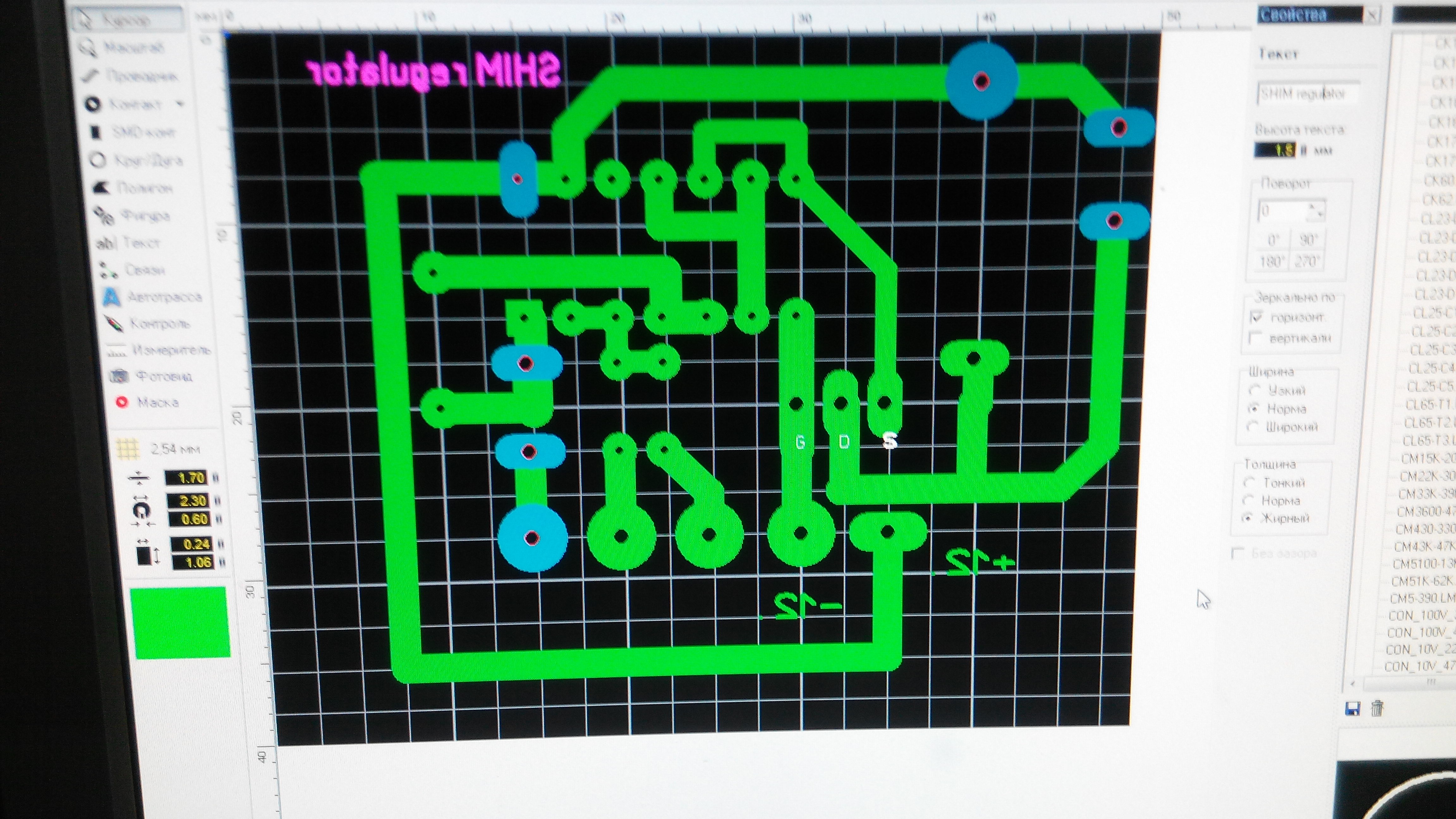

Привет всем печкостроителям, администраторам сайта в новом сезоне! Нарисовал плату для обсуждавшейся схемы уважаемого bazele, может кому-то надо.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

считаю не актуальной схему, т.к. купить можно дешевле и быстрее чем сделать... если владеете изготовлением плат, давайте общими усилиями сварганим контроллер (автомат горения) на чипе, ну хотябы ATmega8.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

grek99 и orionich оба молодцы .! Кто то знает где дешевле а кто то может сам сделать .Вам бы объединить усилия и можно править миром .Шутка конечно , но в каждой шутке сами знаете , что есть ;



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Добрый день. Ранее был от кого-то вопрос, но ответа не последовало.
На али продаются вентиляторы "серверные" с подсоединением по 4 проводам. Там они позиционируются, как PWM, т.е. с регулировкой ШИМ. На сколько я понял, в таком подсоединении присутствуют:
1) "-"
2)"+"
3)"тахометр"
4)"управление"
Собственно вопрос в том, как правильно подсоединить такой вентилятор? Регулируется, как я понимаю, ток на синем проводе, т.е. на проводе управления?
И вот главное, где я запутался:
Вариант1: подразумевается, что в тех устройствах, где эти вентиляторы используются, встроена схема ШИМ? Тогда зачем для питания двигателя 3 провода(помимо тахометра)?
Вариант2: в вентилятор встроена схема ШИМ? Тогда как подключить синий провод? Просто запитать на него подстроечное сопротивление?

И еще, на просторах интернета встречал мнение, что безщеточные двигатели по ШИМ регулировать нельзя.

Простите, если глупости спрашиваю. Не электронщик я.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Между выходом регулятора и входом моторчика необходимо поставить конденсатор электролитический.
А если моторчик будет коллекторный, то плюс к этому параллельно моторчику диод в обратном включении для гашения напряжений само эдс.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Спасибо за подсказку. Про это нашел уже.
А вот про четырехпроводные кулеры что-то нет информации...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Не только конденсатор, но и дроссель. http://www.termoportal.ru/member141...iya-so-stabilizaciej-avtor-aleksolejn1975.jpg



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Все это здорово, но про четвертый провод - управление никто так и не ответил...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Самое простое, посадить вывод шима на землю и пробовать регулировать внешним шимом.
На шим вывод с материнской платы идут импульсы примерно такие как и в шим регуляторах для наших вентиляторов. Можно пробовать с выхода 555 через резистор 1к-3к подать сигнал на вент. Не берусь утверждать, но по логике на материнках в таких цепях напряжение до 3,3В.
Надо экспериментировать, подбирать резистор и частоту.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Вот и я к тому же пришел с помощью дудла.
Если ему верить, то подключается на черный провод земля, на красный +12В, с желтого сигнал тахо, а по синему проводу в пределах 0-3.3В происходит регулирование оборотов.
Таким образом получается, что для регулирования оборотов этого вентилятора нужно спаять/купить регулятор ШИМ, выход с которого повесить на синий провод, который, вероятно подключен к "базе" транзистора внутри моторчика.
Получается часть схемы ШИМ-регулятора на 555 в виде диода и транзистора стоит внутри вентилятора?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Собрал на монтажной плате

Читал, что многие пользуются таким вариантом для регулировки оборотов "улитки" от ваз.
Но у меня поему-то она не запустилась. Вентилятор работает в половину от максимума. При этом реакции на потенциометр никакой, сильно нагрелся полевик. Сильный нагрев был у истока транзистора и на выходе схемы.

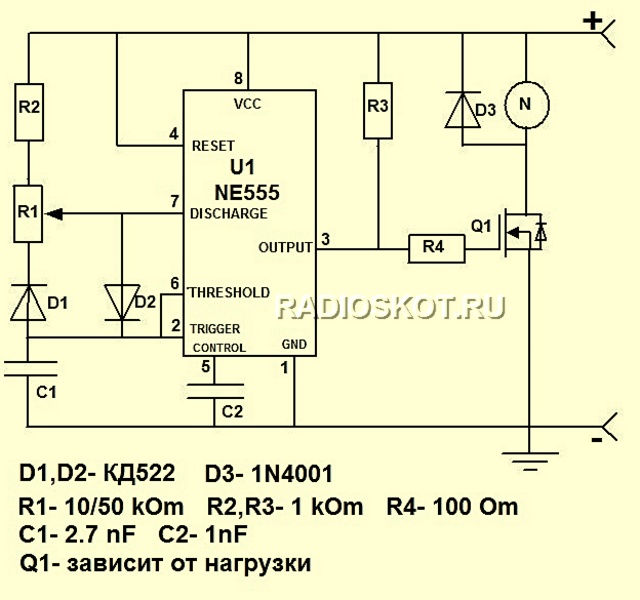

Элементы и номинал резисторов и конденсаторов использовал как на картинке. Транзистор BUZ11A. Смотрел в даташите запас есть.
На улитке написано 12В/14А.
В описании к схеме пишут, что нагрев транзистора может быть от неполного открытия. Пробовал увеличить емкость C1 с 2.7 до 4.7 нФ(большей не оказалось под рукой). Эффекта не заметил.
Итогом, после четырех включений схемы от аккумулятора атомобильного решил проверить транзистор. Мультиметр показал, что затвор замкнут на сток и исток(сопротивление порядка 5 Ом), сопротивление сток-исток 10 Ом. Делаю вывод, что сам лопухнулся. Вопрос в чем? Все по схеме собрал. Потом, правда, в рекомендациях увидел, что желательно конденсатор со схемой параллелить, которого у меня не было. Но так же грешу на плохой контакт или малое сечение перемычек, которые устанавливались для соединения элементов.
Может кто подсказать куда копать?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Практика показала,что половину полевиков надо возвращать продавцу. Проверяли полевик,надеюсь,выпаивая из платы?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Сегодня купил вместо BUZ11A транзисторы IRF3205. Проверил сразу по приезду из магазина, работают. Решил вместо макетки вытравить сразу плату и проверять все спаяное. Так же купил кондер на 470мФ, чтоб запараллелить со схемой, как рекомендуют в описаниях.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Главное не расстраиваться, а аккуратно и терпеливо. Добавится вероятность ошибки разводки,к тому что было-вероятности ошибки монтажа.Семь раз отмерь.Проходили



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Микросхема NE555, наш аналог КР1006ВИ1 это много-функциональный таймер http://ukrelektrik.com/publ/integralnyj_tajmer_ne555/1-1-0-1377, на основе которого строится множество различных схем и человеку слабо разбирающемуся в электронике очень сложно настроить данную схему.
Я испробовал множество различных схемных решений на этой микросхеме, но ни одна схема мне не понравилась, как в настройке, так и в работе.
Для себя я разработал простую схему http://www.termoportal.ru/member14053/bazele-albums-obccij-vid-picture1823-switch.htm , это обычный мультивибратор с изменяющейся скважность импульсов, ее легко повторить и она не требует настройки, при правильном монтаже и исправных деталях схема начинает работать сразу, а так как рабочая частота ее 60кц, то нет ни какого свиста.
Ув. grek99 вы изготовили регулятор по моей схеме http://www.termoportal.ru/single/38509-post135.html и даже разработали печатную плату http://www.termoportal.ru/single/39092-post146.html , прошу вас поделитесь своим мнением о трудностях в изготовлении и настройки, велики ли ваши знания в электронике, чтоб изготовить данное устройство и как ваше мнение о ее работе, чтоб люди не мучились с этой NE555.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Знания и опыт есть,но давние.Трудностей никаких,кроме тех что перечислил.
