Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

На 555 8 схем работает, все запустились с первого раза. Никакой настройки не требовалось. Да и что там настраивать? Если только свист убрать. Данную микру сейчас делают все кому не лень, поэтому брака полно.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

В том то и дело, чем сложнее микруха, одних транзисторов в ней 20шт, тем сложнее ее без брака сделать, а здесь всего то шесть инверторов с одним транзистором, простая, как грабли и проверить ее не сложно.
На ne555 схем регуляторов несколько видов, вот народ и путается, какую выбрать, да и свист убрать не у всех получается, в этом то и есть настройка.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

хочу предложить простой способ регулировки. Обычный галетный переключатель, к контактам припаяна цепочка из диодов- один шаг- один диод. На каждом шаге падение напряжения 0.6 волт (в теории). Получается 11 шаговым галетником можно понизить напряжение с 12 до5.4 Вольта .



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Делал себе на 1006ом таймере - не понравилось- транзистор греется. На насос еще пойдет а на вентилятор ? Даже ставил перед полевиком драйвер 4428- всё равно греется. Ничего не имею против ШИМа но наскоком решить проблему не получилось. Вобщем отказался в пользу диодов- дешево и надежно.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

а в плане электропотребления разница есть?

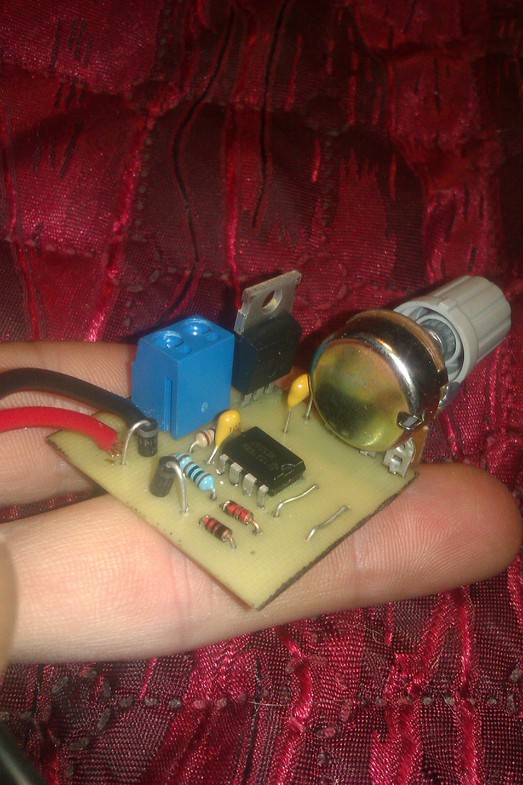

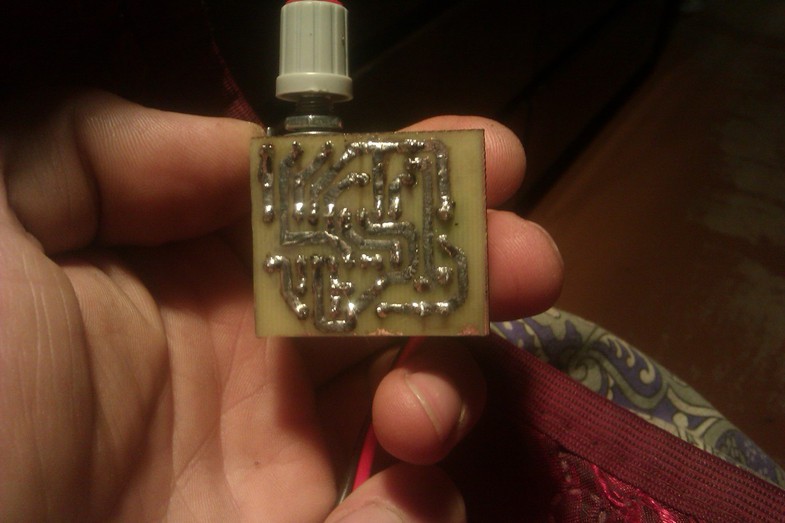

Я вот буквально сегодня допаял ШИМ. Правда, пока не очень нравится тот момент, что при запитке от компьютерного блока питания на напряжениях ниже 4.5 Вольт двигатель "улитки" ВАЗ начинает пищать. Завтра, если время будет, попробую измерить электрические параметры такой связки.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

В плане электропотребления наверно есть. Схема на диодах выделяет меньше тепла, чем ШИМ. А писк просто невозможно терпеть. Я свой ШИМ отдал друзьям, у них вентилятор стоит на улице, писк слышен даже от туда.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Как это? А куда 0.6В с каждого диода пропадают? P=U*I
Нагрев, свист, плохая регулировка. Может я где ошибся и на халяву собрал схему.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

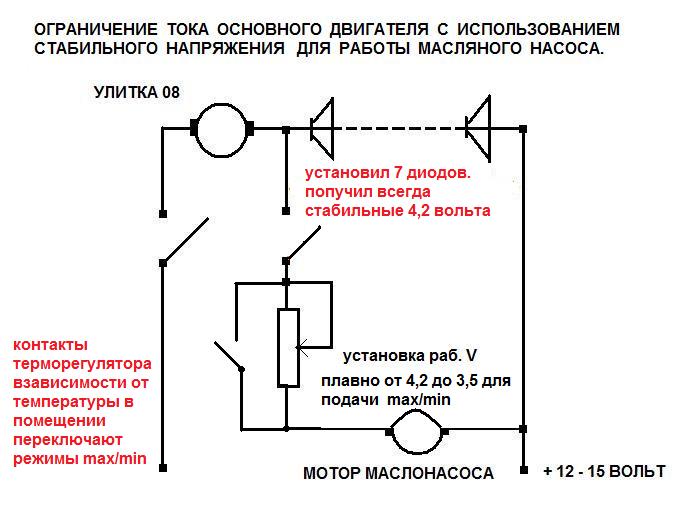

На одном отопителе, где улитка 08 выступает в качестве постоянного обдува, уверенно работает простая схема, в которой напряжение на улитке ограничено цепочкой диодов. С этой цепи ( с всегда стабильным и не зависимым напряжением) снимается питание для работы масляного насоса. Максимальное 4,2 вольта (около 1 литра/час.) или уменьшенное до 3,7 вольта и менее (подача 0,8 литра/час. и менее) Терморегулятор в зависимости от температуры в помещении переключает нужный режим. Можно, отключив терморегулятор, вручную выбирать величину подачи топлива.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Ничто не пропадает. На диоде включенном в прямом направлении выделяется стабильное напряжение, почти не зависимое от проходящего в цепи тока.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

По существу это тот же нихром за одним но, (как вы уже написали) очень хорошая стабильность напряжения падения. Диоды отличный вариант для замены оригинальных регуляторов от вентиляторов.
В том то и дело пропадает, на бесполезный нагрев. Правда при таком включении это напряжение идёт на масло насос, но нагрев то всё равно есть.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

О каком нагреве речь? Максимум эквивалент 10Ваттной лампочки. А разговоров будто утюг на полную включен.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Очень оригинальное и простое решение. Браво!!!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Я и не говорил про утюг, но 10ватт никак не сравнятся с 0,5 максимум 1 ватт потерь в шим регуляторе. На фото видно температуру транзистора, площадь радиатора 15*20мм
Ребят давайте жить дружно :).
У каждого свои приоритеты. У меня 10ватт LED лампочка на кухне. и просто так её держать включенной весь день как то не хочется. Я конечно понимаю что это ни что за месяц, но электричество у нас 18центов, в гаражах 23цента. С мира по нитке - голому рубаха. Если экономлю на освещении, почему не экономить и в других местах.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

1 ТОМ1, ВЫ 100%но правы. Но у нас у всех разные возможности. У когото отработка льётся рекой другой её покупает. Кто то может собрать легко схему любой сложности, а кто то два провода к лампочке не припаяет. Лично у меня есть опыт радиолюбителя. Я взял первую попавшуюся схему из интернета, и наверно не самую удачную. Полевик IRL2203 греется на радиаторе очень на мой взгляд сильно. Возможно виноваты не слишком крутые фронты или возможно присутствует какоето паразитное возбуждение. Я бы с этим справился. Я паял подобные схемы ( регуляторы хода для радиомоделей). Согласитесь нужна соответствующая подготовка.
Но что делать людям без подготовки. Диву даёшься когда видишь прекрасно сваренную печь или котёл и вокруг ужасный хоровод из проводов, трубочек, капельниц. Для меня этот форум коллоссальный подсказчик, я думаю много людей обрадуются таким простым схемам потому что они им будут по силам.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Так я и не говорил, что диоды это плохо, а наоборот полностью поддерживаю идею. Возразил только по поводу КПД, при том вопрос от myser - а был как раз про это.

Как пример: самый лучших предохранитель, это лампочка включённая последовательно с нагрузкой :).
У самого первый ШИМ грелся. Но та была схема где вместе с временем открытия частота менялась.
Если нет хоть самого захудалого осциллографа, и схема ШИМа с не заработала даже после не однократной проверки на ошибки монтажа, шансы довести её до рабочего состояния резко уменьшаются.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

А вот у меня как раз вопрос с тем, что IRF3205 не греется. На напряжении ниже 5В мотор улитки тихо, но все-таки пищит. При этом конденсатор стоит на 22нФ(такой был в наличии), а не как в рекомендациях к схеме, до 10нФ.
Я так понимаю, частота низкая получается. Чем это чревато? Стоит менять конденсатор на меньший по емкости?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

соедини два 22нФ последовательно- будет вам 11нФ



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Это-то понятно. Вопрос в том, что может случиться плохого, если это не сделать.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Чем ниже частота, тем меньше нагрузка на микросхему. Более быстрое открывание и закрывание транзистора, меньший его нагрев, но имеем свист. Частота зависит от сопротивления резисторов подключенных к 7 доге и конденсатора, минус питания - 2, 6 нога.
Конденсатор надо подбирать до пропадания свиста, следить за нагревом транзистора и микросхемы.
Можно пойти по другому пути, поставить на выходе дроссель и конденсатор.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Ув. 1TOM1, я понимаю ваше стремление к повторению вашей схемы другими пользователями, но вы же видите, что у многих возникают трудности при ее изготовлении.
Я вам предлагаю, как ни будь на досуге, собрать регулятор по моей схеме http://www.termoportal.ru/member14053/bazele-albums-obccij-vid-picture1823-shim-regulyator.htm и чистосердечно высказать свое мнение про трудности в изготовлении и наладке.
В своей навязчивости вижу только одно, упростить жизнь желающих греться на дешевом топливе.
П.С. За неимением К561ЛН2, можно использовать любую логическую микросхему с инверсией, например К561ЛА7.
