Может со стороны так кажется. Мне если честно всё равно как будут регулировать напругу.
Стараюсь отвечать на вопросы, может излишне развёрнуто и подробно и из за этого складывается впечатление, что я как то заинтересован чтоб другие делали именно эту схему.
Был вопрос про тепловыделение и чтоб не быть голословным пошёл измерил температуру, сфоткал, выложил.
Сейчас про кондёр спрашивали, ответил.
Да я ссылаюсь на свои поделки(это наверно и есть моя ошибка).
Вашу схему как нибудь обязательно попробую.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Свист это и есть звук издаваемый не схемой, а потребителем (мотором печки в моем случае) на напряжении ниже 5 Вольт?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Собственно оно не напрягает, ибо при работе печи на улитке всегда больше 5 Вольт. Просто присутствует желание, чтобы в любом положении потенциометра все было тихо, на сколько возможно.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Чтобы всё было тихо- можно подавать масло циклично. У кого то я видел такую схему. В общем то схема таже, что и шим, только с большими временами ( нужно доработать соответствующие цепочки).
Не соглашусь с bazele, никто здесь никому ничего не навязывает, каждый находит своё решение. Товарищу 1ТОМ1 - Уважуха, очень грамотно и доходчиво объясняет все тонкости. И аппарат у него достойный для подражания. Я бы его с удовольствием скопировал до миллиметра.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

цикличная подача масла - плохо. масло необходимо подавать равномерно, дозированно. тогда будет спокойное ровное пламя, если необходимо сделать систему терморегуляции применяется термостат и 5-ти контактное реле. и работа в 2 режима мин\мах. проверенно. (не изобретайте велосипед)



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Однако цикличная (порциональная) подача масла успешно работает.

www.youtube.com/watch?v=lwpZVZcIRlM

www.youtube.com/watch?v=OSOBCy-vqeM



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

У меня печь с большой массой и очень в тепловом плане инерционна. Мелкие пульсации вообше не заметны. Хочу сделать подачу с большими интервалами, чтобы циклично разгонялась и тормозилась. Потому как когда работает в минимально устойчивом режиме- слишком жарко и расход дурной. А так доходила бы до температуры самоочистки , а потом на спад. Термостат в силу инерционности печки будет всегда запаздывать и привязывать его напрямую к насосу- просто наивно, будет то переливать то не доливать. Лучше наверно управлять печкой настройкой циклов. ( всё это пока на уровне догадок, надо проверять)



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

А 155 Можно?
Вот компьютерный БП запущу и обязательно Вашу схему опробую, благо там 5 вольт есть. Старые платы в гараже валяются, там 155 серии полно.:-)



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

К сожалению на К155 серии по данной схеме собрать нельзя. Серия К155 является транзисторно-транзисторная логика (ТТЛ), а серия К561 изготавливается на основе КМОП-технологии, совершенно разные вещи, схему придется полностью перерассчитывать и возможно перед полевым транзистором придется ставить буферный каскад.
Но если есть огромное желание использовать К155 серию, я на досуге могу заняться этим, но это займет какое то время, да и опробовать желательно в реальных условиях.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Ну да, технологии разные, однако принципы построение схем на логических элементах одинаковы (в том и прелесть логики). Разница КМОП и ТТЛ в энергопотреблении и нагрузке выходного каскада. ТТЛ на биполярных транзисторах, а КМОП на полевых, но суть инвертора от технологии не меняется, поэтому генератор собранный на одной логике должен работать и на другой. Возможно придется подобрать обвеску, может буферный каскад добавить ( один транзюк не проблема), а может на полевик он и не понадобится, но должно и на 155 заработать.
Просто много этих микросхем, вот и подумал, что в БП комповом есть напряжение для их питания, что бы просто так не выкидывать так лучше попалить их в экспериментах.

Спасибо за желание помочь, но не тратьте время на расчеты. У меня есть материал, дойдут руки займусь мучением микрух в реальных условиях.:-)



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

И еще во входном сопротивлении микросхемы, у КМОП на полевых транзисторах на много больше, чем у ТТЛ, по этому при использовании ТТЛ логики, на входе ее необходимо ставить транзистор.

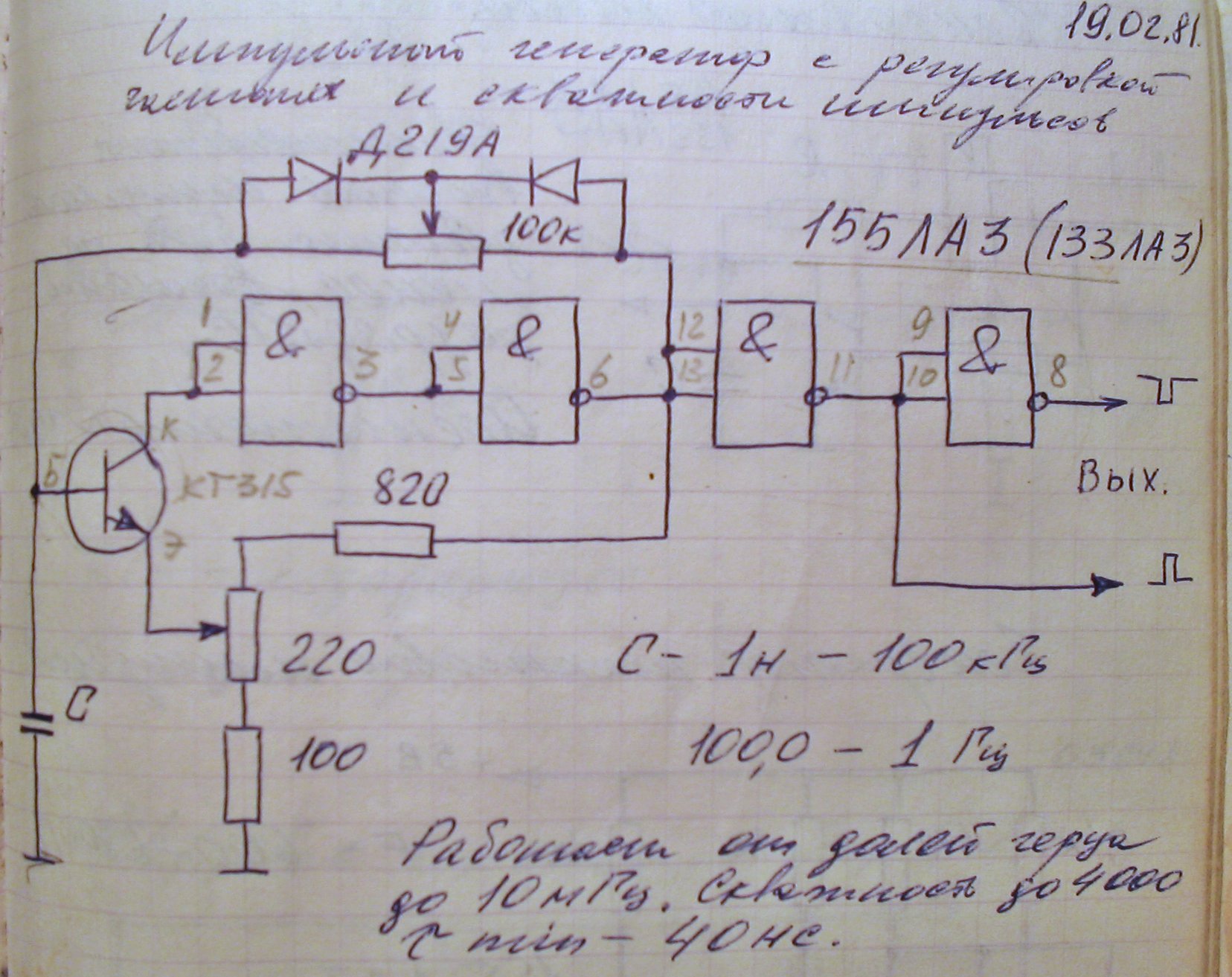

В инете нашел схему на К155ла3, попробуйте по ней сделать, по идее должно работать, но я ее не проверял.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Запустились несколько компьютерных БП и все бы ничего, да вот улитка у меня на 24 вольта. Есть у кого опыт переделки компуктырных БП на такое напряжение, да еще и с регулировкой оного? Хотелось бы максимум возможностей с минимум переделок.
ШИМы на разных микросхемах потому пока не определился какой начать курочить. Больше всего инфы по 494, немного по 2003 и совсем мало по LPG-899. Есть еще платка с КА-7500, но я ее еще не ковырял, может только на детали и пойдет.
Если кто имеет опыт переделок, то поделитесь пожалуйста.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Проще всего для переделки подходит БП с ШИМ на 494.
Последнее время на работе занимался ремонтом ком. БП, постараюсь помочь, лучше в личке.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

bazele
Здравствуйте. Вы спрашивали о том как поживает моя печь, но в личку ответить пока не могу - не набрал сообщений. Отвечу по теме - наддув заменен на сдвоенный вентилятор от сервера, о котором часто упоминалось на форуме, собрана подача маслонасосом от скутера. Сейчас занимаюсь переделкой электрической части - два регулятора напряжения на LM2956 (на воздух и масло), аккумулятор от бесперебойника в буфер источника питания на 13,5 В (чтобы не городить схему зарядки). У самой печи утеплен низ на расстоянии около 10 см. Печью пользуюсь раз-другой в неделю и то не больше 4 часов, ее работой в общем-то доволен, но делаю новый дожигатель с регулировкой первичного воздуха.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Еще одно сообщение и можно будет поговорить в личке.
На LM2956 тестировал, мне не понравилось, попробуйте собрать по моей схеме, просто и надежно, проверено многократно.
По печи, особенно интересует дожигатель и остаток после 4ч работы, но это уже в личке, с вашего позволения.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Попробую обязательно, но вентилятор на воздух 12 Ватт, потребляет максимум 1А, да и платы преобразователей на LM2956 уже есть, собранные добрыми китайцами. Сделал измерения - печь вполне себе неплохо горит при 5В на вентиляторе, ток 0,4 А, расход около 0,8 л/ч. По дожигателю отпишусь в личку как разрешат.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

А не подскажите какие диоды использовали/используете?
Диоды с автомобильного диодного моста и минуту не проработали, как задымили... не стал ждать пока полностью сгорят, выключил.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

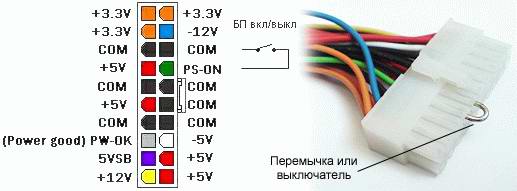

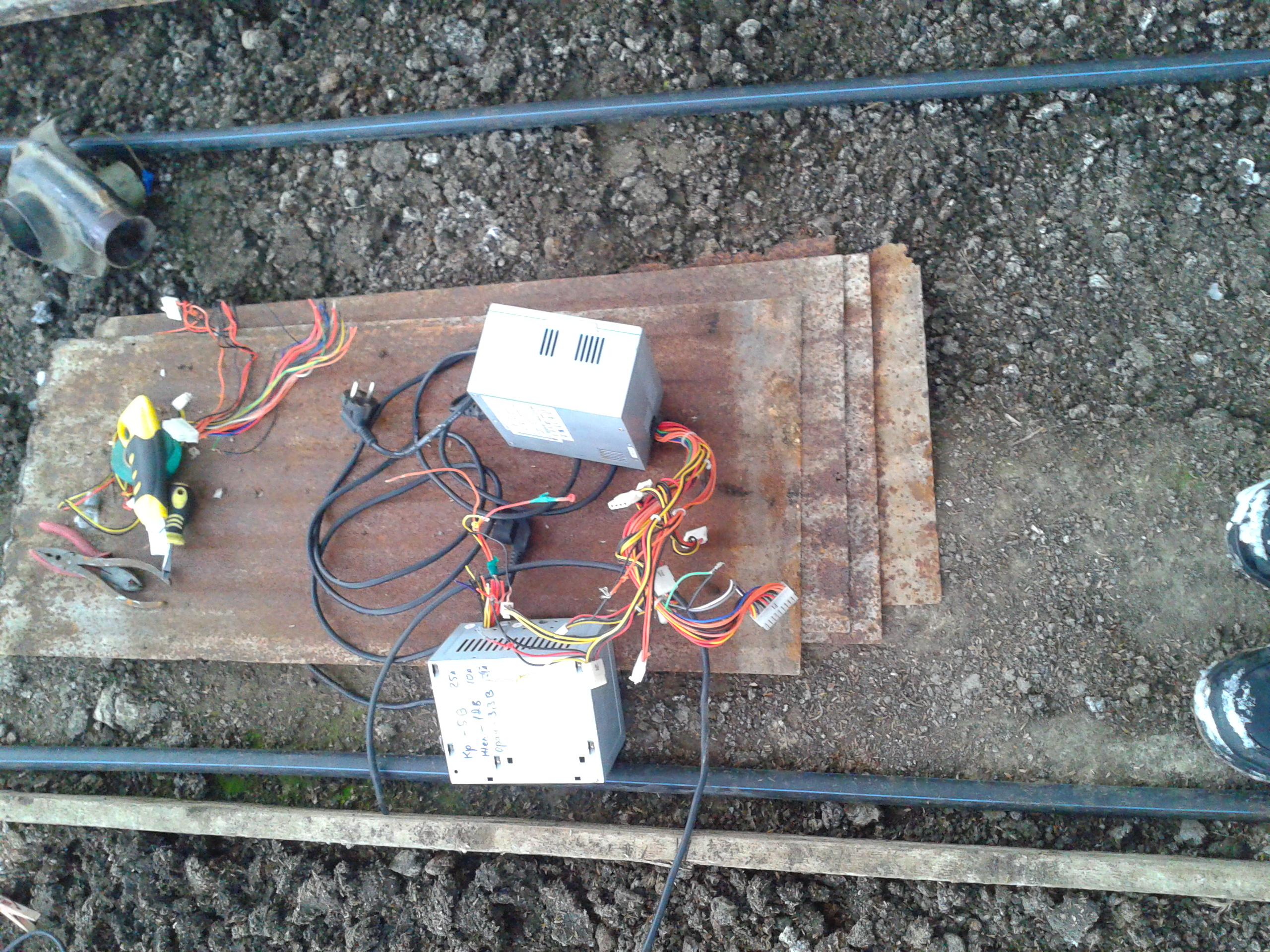

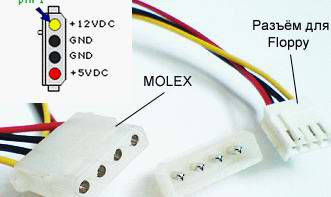

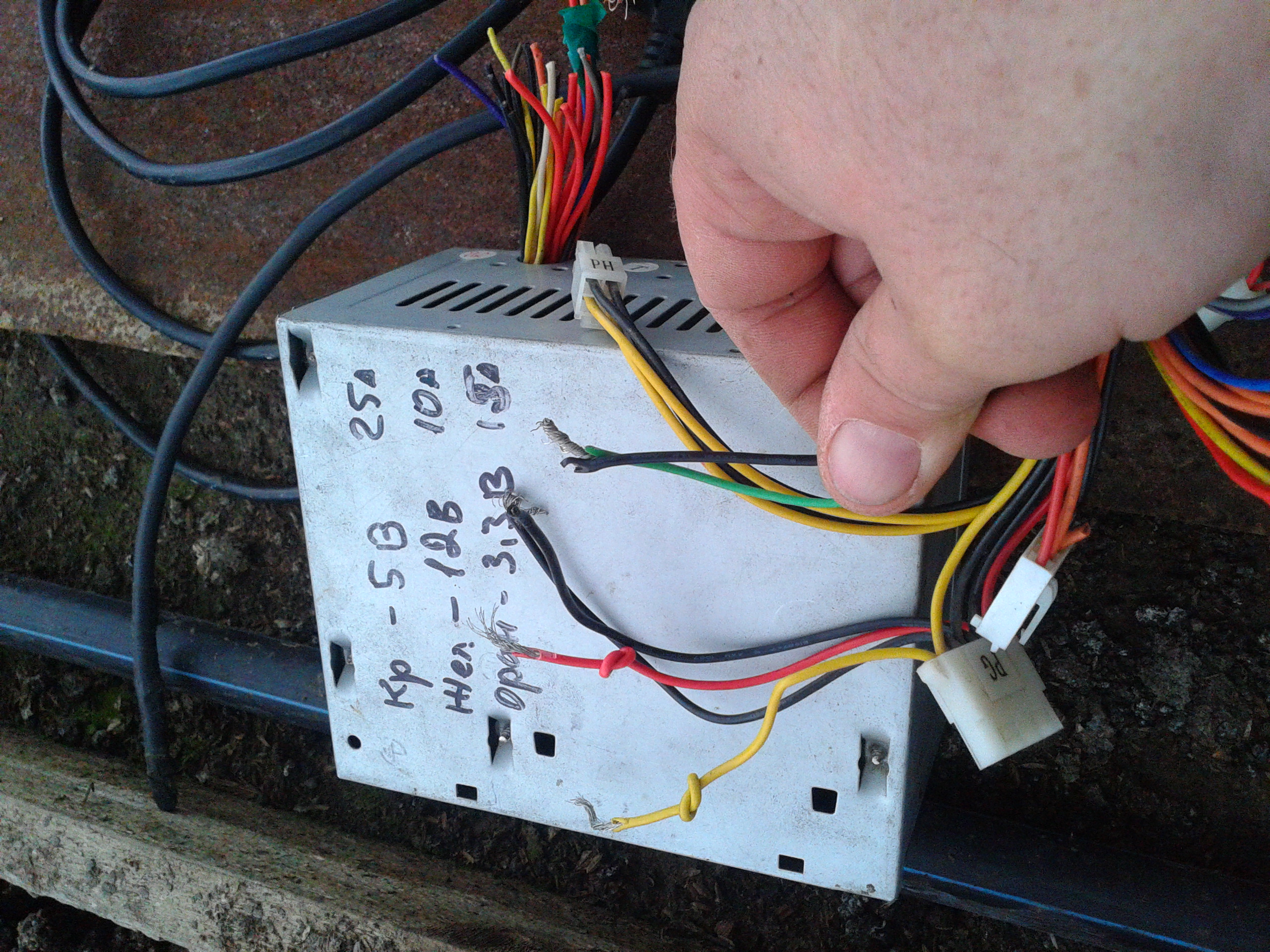

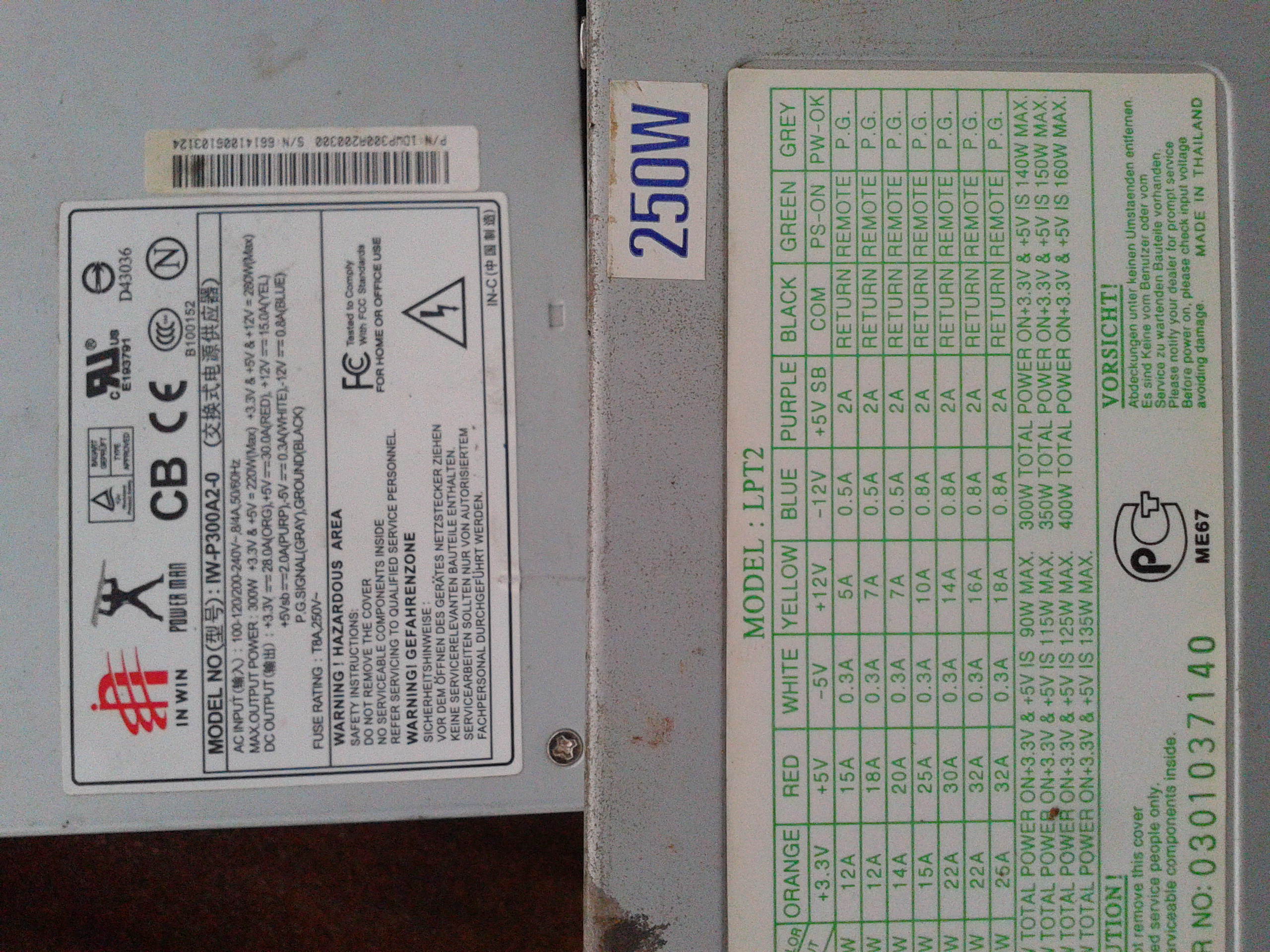

Обьясните мне почему не запускаються эти штуки , вернее по разу крутнули мотор а потом одна с писком заводиться и при выключении чуть дергает мотор а другая вообще молчит . Контакты не перемыкал , зеленый с черным смотал. Просьба обьяснить на пальцах т.к. в схемах и названиях не волочу.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Извините, что влезаю. Посмотрите пожалуйста тему ниже http://www.termoportal.ru/forum35/thread1863.html



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

эд1975 на колодке проверь перемычку бывает другого цвета.
