Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Компютерный Блок питания довольно сложное злектронное устройство и если после ваших манипуляций они перестали запускаться даже без нагрузки, то им две дороги, одна на ремонт человеку обладающим большим опытом в радио-электронике, другая, если такого человека нет, то в мусорное ведро.
А если на пальцах, то они у вас сгорели.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Так они и в гараже также запускались , словно своей жизнью живут. В общем лучше чем намотаных для меня нет.( жаль конечно , эти на халяву достались )



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

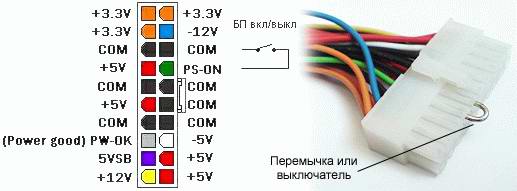

Если при установки перемычки, как указал 159Viktor, на соответствующих контактов разъема нет соответствующих напряжений, без подключения нагрузки, то вам на халяву достались заведомо не исправные БП.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

На пальцах можно посоветовать разобрать корпуса, вытащить платы и с лупой внимательно их осмотреть со стороны печатных проводников. Зачастую в старых БП отваливается пайка. Подозрительные места пропаять. Затем собрать все как было и попробовать запустить. Более радикальное вмешательство в импульсный бп человеком не волокущим в схемах может быть чревато последствиями.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Добавлю еще, если уж разбирать, то проверить на наличие вздутых конденсаторов, зачастую много БП страдают такой не исправностью.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Прошу прощения за задержку с ответом. Использую диоды на ток 10 ампер, например Д-242А и далее , но все с буквой А. Каждый необходимо на радиатор или все на общий через слюдяные прокладки. Проверь правильность сборки схемы. Диоды греются конечно, но не так-же.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Ещё стоит обратить внимание на обратную связь по +3,3 вольтовой линии. Обычно на большом разъёме 3,3 в. это крайние оранжевого цвета, к одному штекеру (пину) подходит ещё чуть тоньше по сечению коричневый провод, в общем они должны быть замкнуты между собой.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Всем спасибо , отнесу человеку который в этом понимает.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

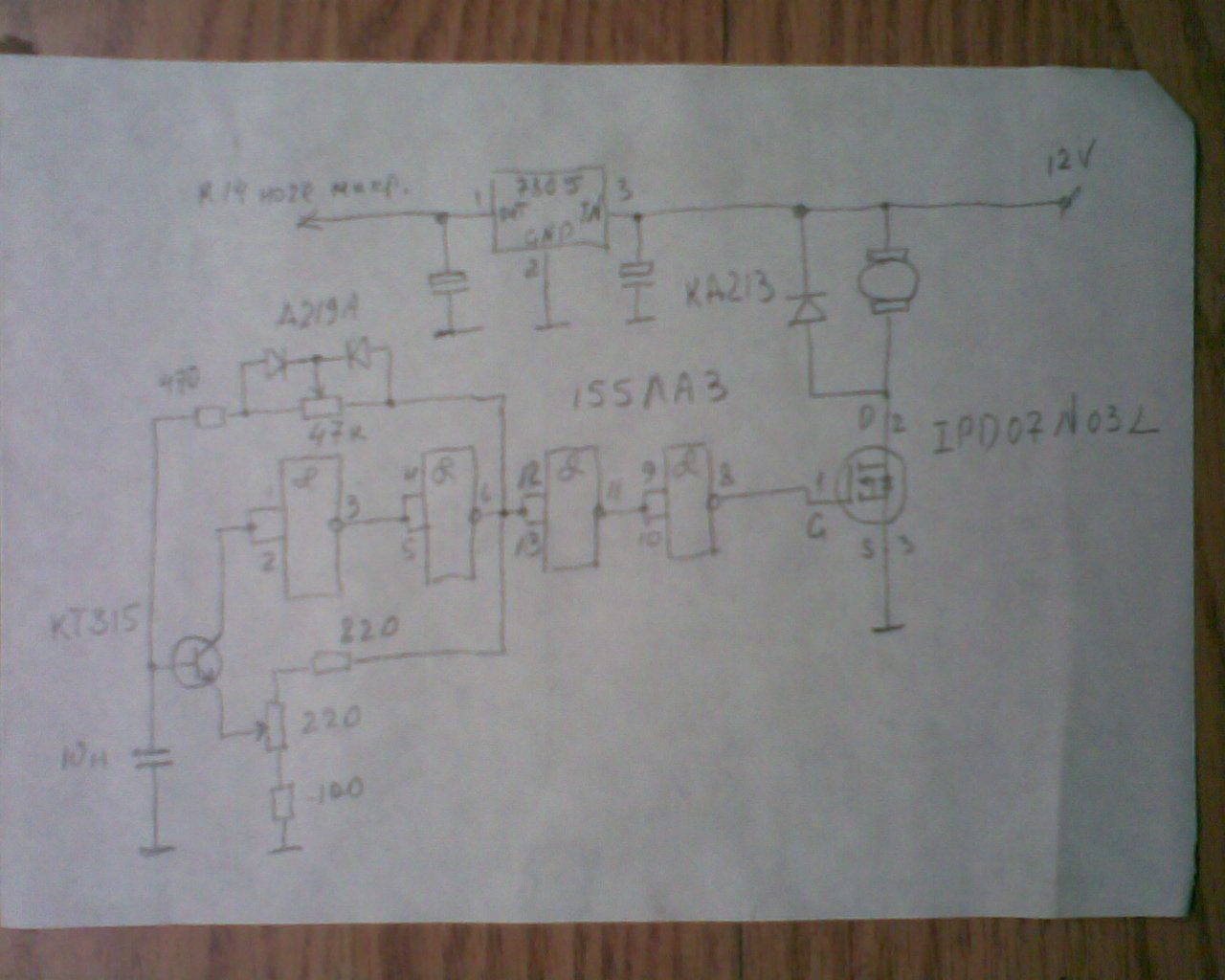

Доработал схему ШИМ-регулятора на К155ЛА3 http://www.termoportal.ru/single/40217-post192.html для наших нужд, работает на частоте 20кГц, что выше восприятия человечиским ухом. Полевой транзистор взял с мертвой, древней компьютерной материнской платы, можно использовать и другой, но с напряжением открытия сток-исток менее 5в, это важно, остальное все на схеме и видио, надеюсь понятно.

www.youtube.com/watch?v=ism5-h9LJH4



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Здравствуйте. Если не затруднит, киньте пожалуйста ссылку, где можно посмотреть, как загружать фото.
Сори за офтоп. :mdaaa:



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

ШИМ ВМ4511. Очень резкая регулировка. Хочется, чтобы регулировалось плавнее. Уважаемые эксперты, подскажите как растянуть регулировку. Заранее спасибо.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Ivanyonok.Уважаемый если не очень в электронике ,лучше отдай в ДОБРЫЕ руки..Долго занимался улучшением сего девайса ,не помогло! лучше китаёз с Алибабы ,чем сиё УЁ.. Лучше поити по пути отсечки топлива . Какой либо асинхронник редукторный оборотов 80-115 и насос от скутера.После насоса ответвление на слив с краном и будетвсё плавно.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

арсентий. Уважаемый, благодарю за подсказку. Вы правы, не каждый может доработать ШИМ и я в этой теме держу паяльник первый раз в жизни. Многим из форумчан не понравилась схема ШИМ BM4511 (NM4511) и многие отказались от этой схемы, по причине что моторы с этим ШИМ издают визжащие звуки на малых оборотах.
Я спаял фильтр по схеме данной уважаемым 1ТОМ1. При регулировки частоты вращения вала моторчика ШИМом, при использовании фильтра, моторчик дворника не издаёт пищащих звуков при любом напряжении подаваемым на него до 12-ти вольт.

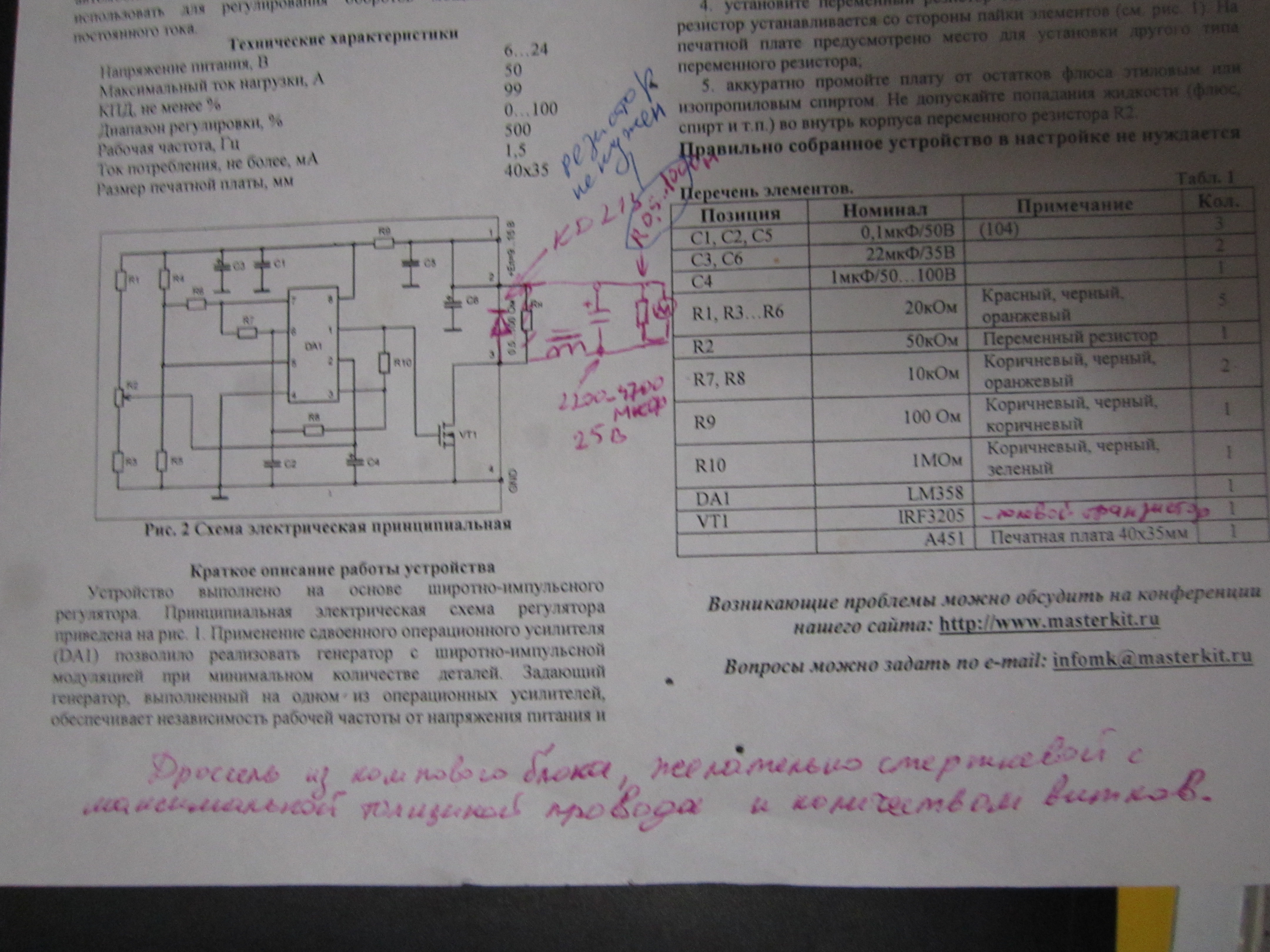

На первом фото дана схема ШИМ 4511 с фильтром данным на форуме ув. 1ТОМ1.

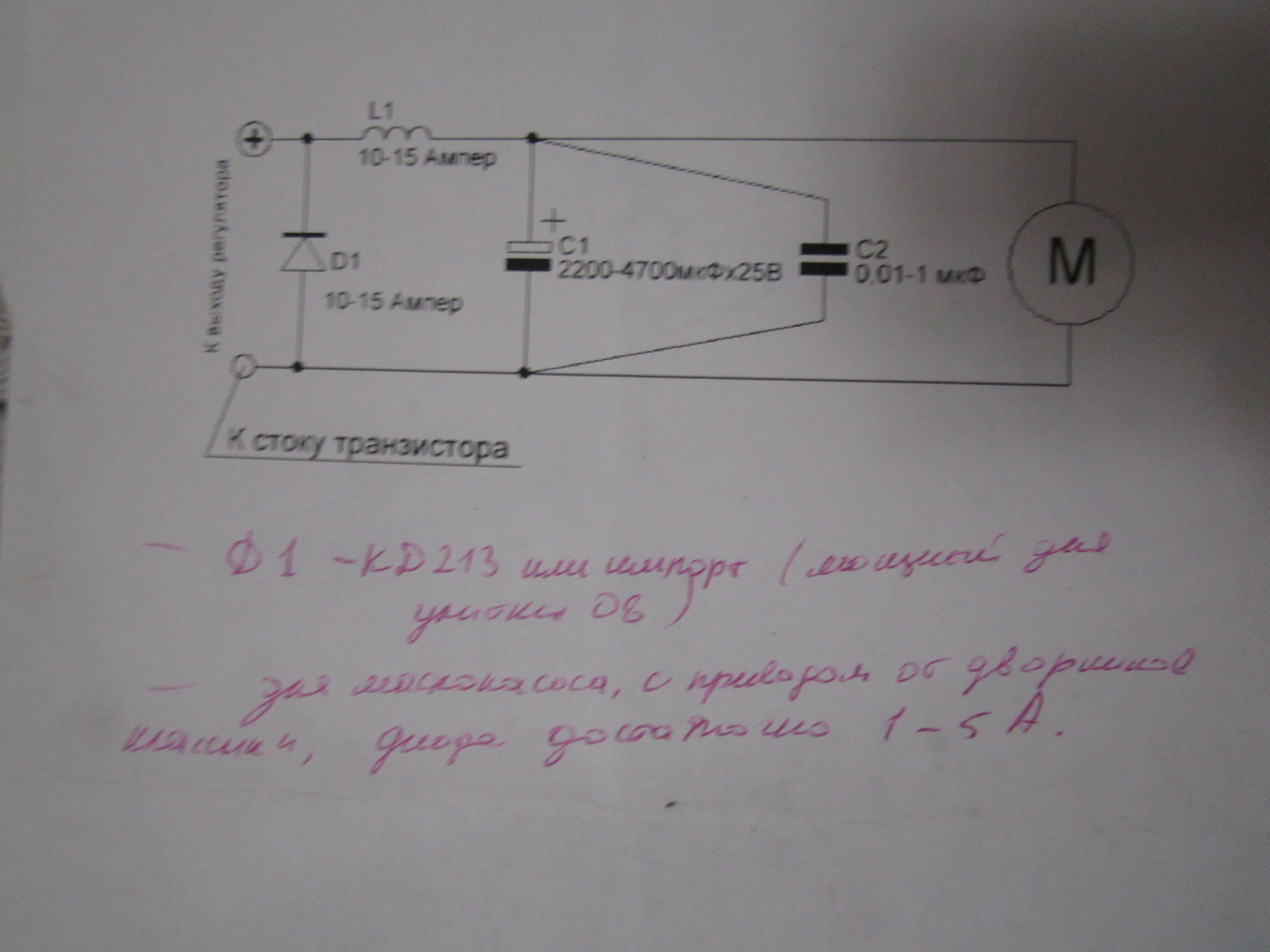

На втором фото представлена схема фильтра, данная кем-то из форумчан.

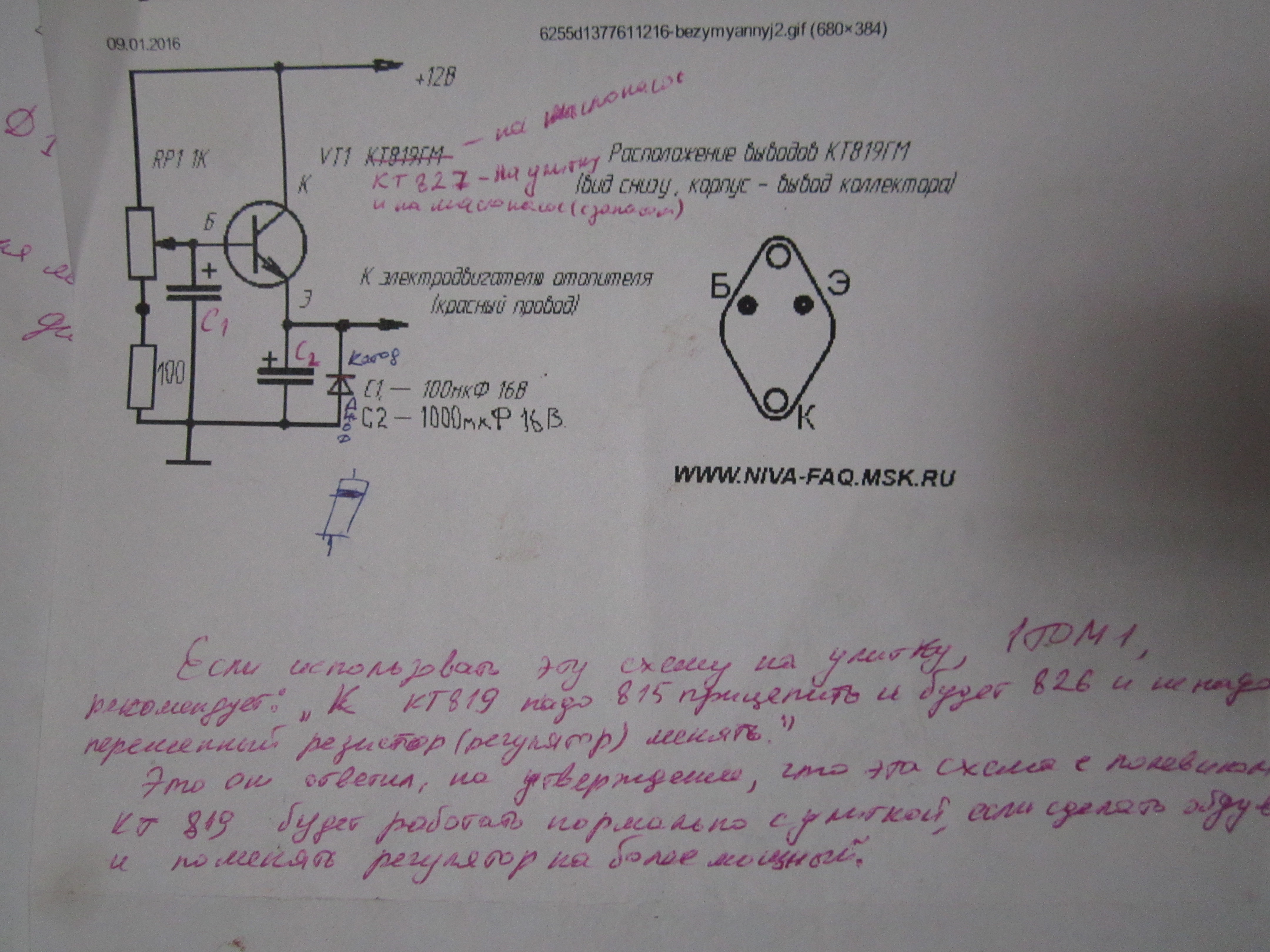

На третьем фото представлена схема (с КТ-827), по которой паял свои ШИМы Наиль (СварМастер), к схеме пояснения записанные от руки, списанные с форума с сообщений ув.1ТОМ1.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Свой вопрос я адресую уважаемым: 1TOM1, bazele, 159viktor, Эд1975, Prohozii, оrionich -
"ШИМ ВМ4511. Очень резкая регулировка. Хочется, чтобы регулировалось плавнее. Уважаемые форумчане, подскажите как растянуть регулировку. Заранее спасибо."
С уважением Александр.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Я не чем наверное не помогу ( я не особо в электрике и схемах ), пользуюсь готовыми изделиями или максимум ставлю димер перед входом и им регулирую .



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Спасибо, Эд1975.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Можно пробовать поменять переменный резистор R2, поставить на 10к. Подобрать R3 увеличив его номинал.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

1ТОМ1, спасибо. На днях попробую перепаять.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

50Ком на 10Ком + увеличить R3 = разбалансировать делитель, что может привести к регулировке не от нуля, или не до максимума? Или не так?
Наши старенькие потенциометры имели буковки - А, Б, В. Так вот с буквой А имел нелинейную характеристику, там как раз такой скачек и присутствовал, но это было так давно... Как это сейчас с импортными я не не в курсе.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

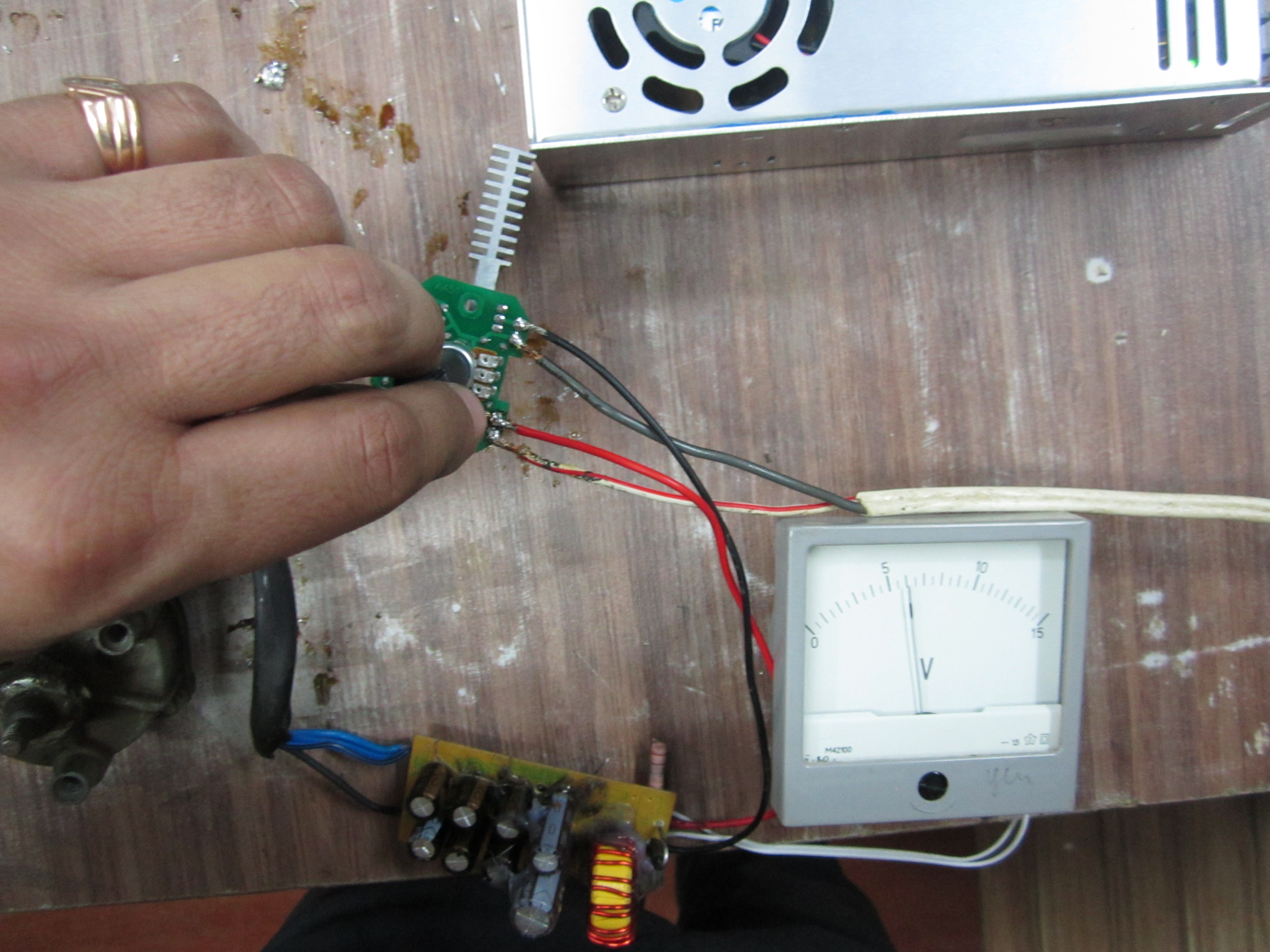

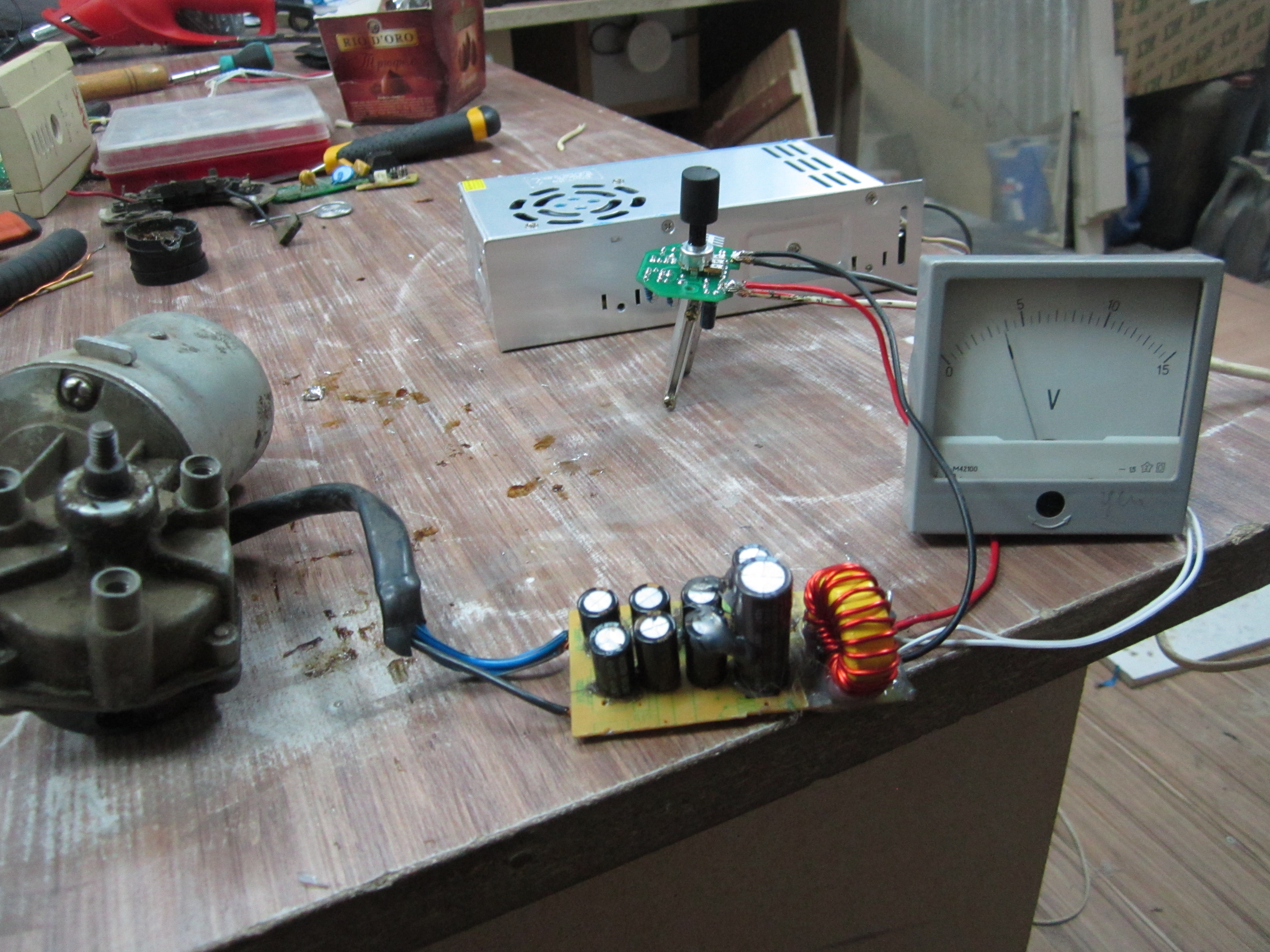

Здравствуйте. Сегодня пробовали перепаивать сопротивления (на ШИМ 4511 прицепили вольтметр без фильтра).
При замене переменного резистора R2 на 10k, напряжение регулировалось от 2В до 10В (используем блок питания для светильников ЛЕД на 12В, max 33A). Следующим этапом заменили резистор R3 на 43k - регулировка изменилась с 0v до 2,5v. Потом заменили R3 на 24k, регулировалось с0v до 7,5v. Затем на R3 впаяли первоначальный резистор - опять регулируется 2v до 10v. Замерили сопротивление первоначального R3, не выпаивая его - окозалось, что у него примерно 12k (точное число уже запямятовал), а по схеме у него 20k.
Ув. 1ТОМ1, прошу подсказать варианты дальнейших действий по доработке ШИМа.
Заранее благодарен, с ув.Александр.
P.S. с 2v до 10v, регулировка очень плавная, возможно для улитки 08, и такой же ШИМ, для вентилятора обдува с классики от радиатора охлаждения, возможно до 10-ти Вольт достаточно?
