2В даже много, попробуйте R3 немного уменьшить. Подрастёт минимальное напряжение и максимальное как раз будет около 11- 11.5в, больше и не надо.
На блоке питания нет регулировки выходного напряжения?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Да так. Но нам и не надо от нуля. Вентам думаю меньше 4-5В не зачем. Маслонасосу от 2В и выше. Больше 11В тож не надо, ресурс зря уменьшать.
Буква А линейная характеристика. http://radiofun.ru/resistors/variable.html
Можно В пробовать ставить, но тогда после половины будет скачок.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Нет. Блок выдавал 12 Вольт (На другую линию БП был прикреплён 2-ой вольтметр).

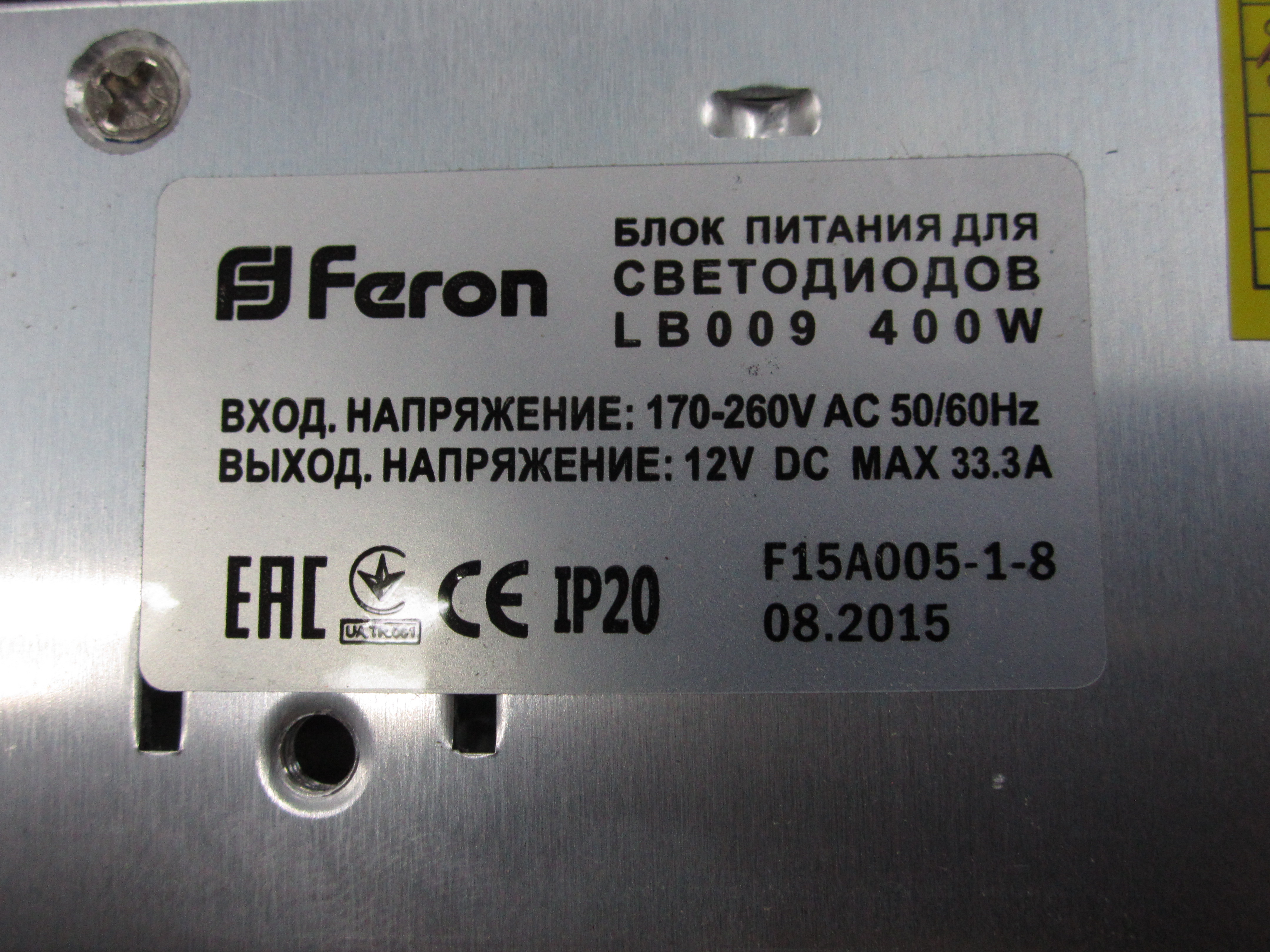

Блок такой:



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Ну тогда 11,5В скорей всего предел по регулировке.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

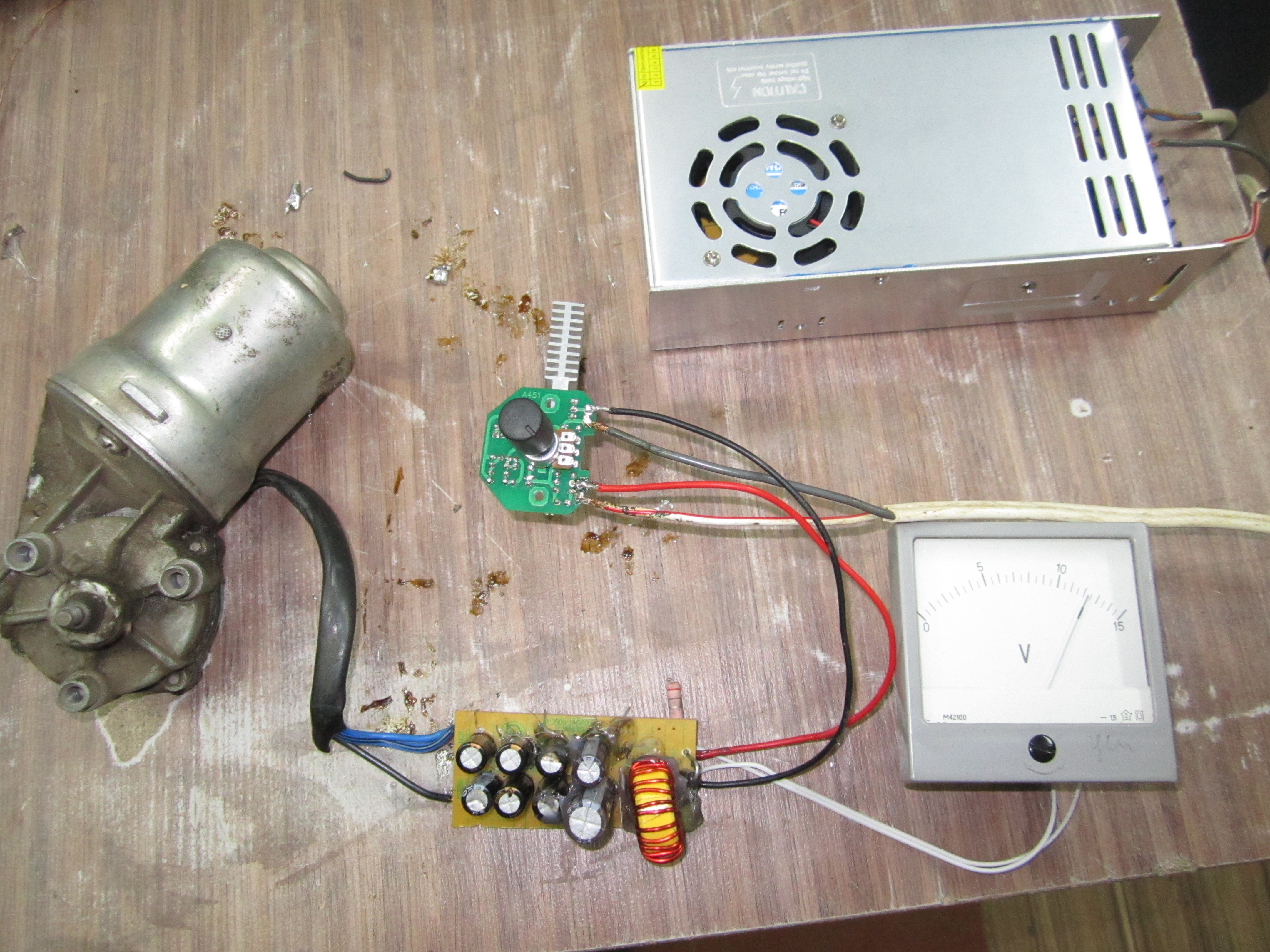

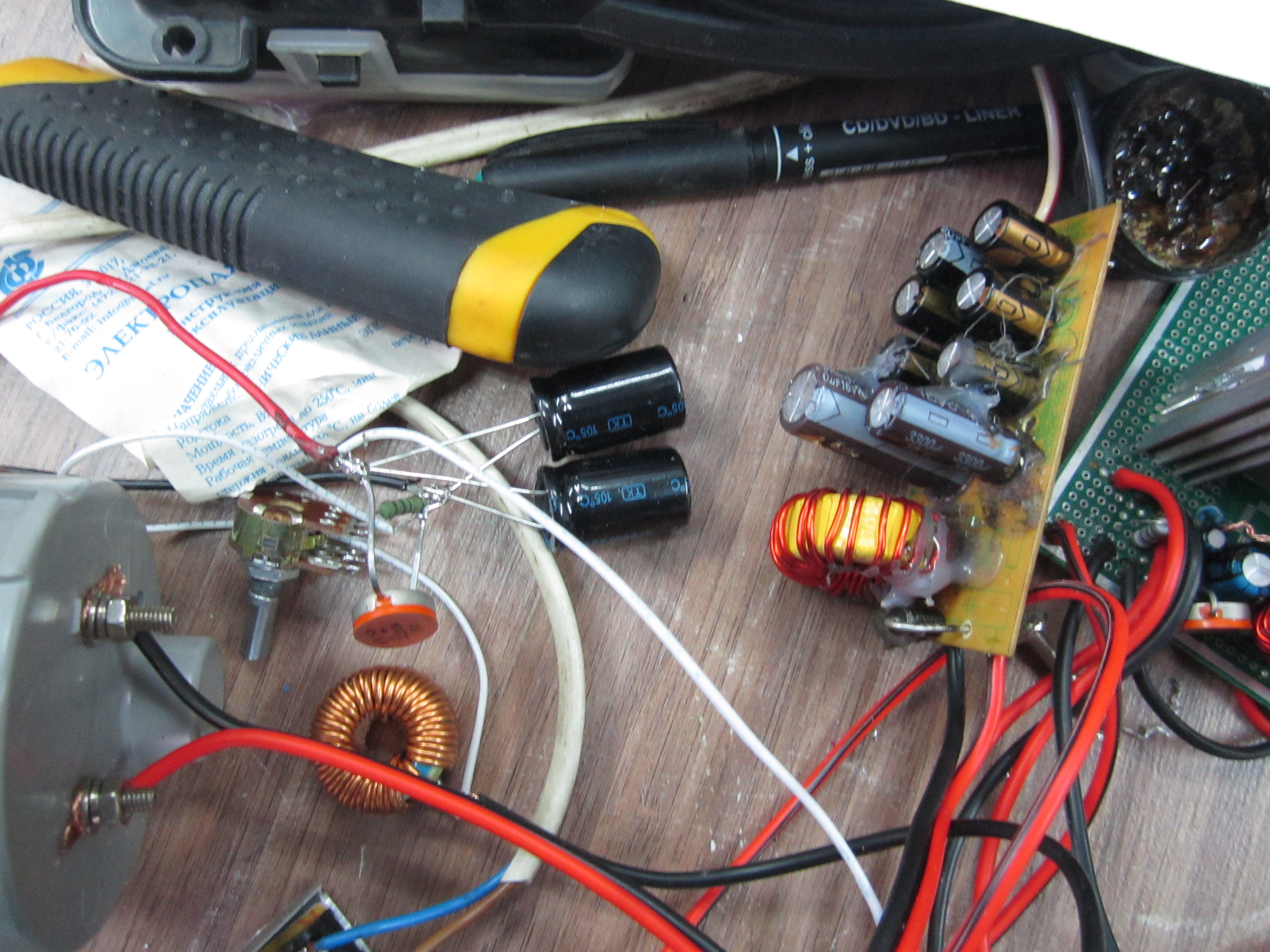

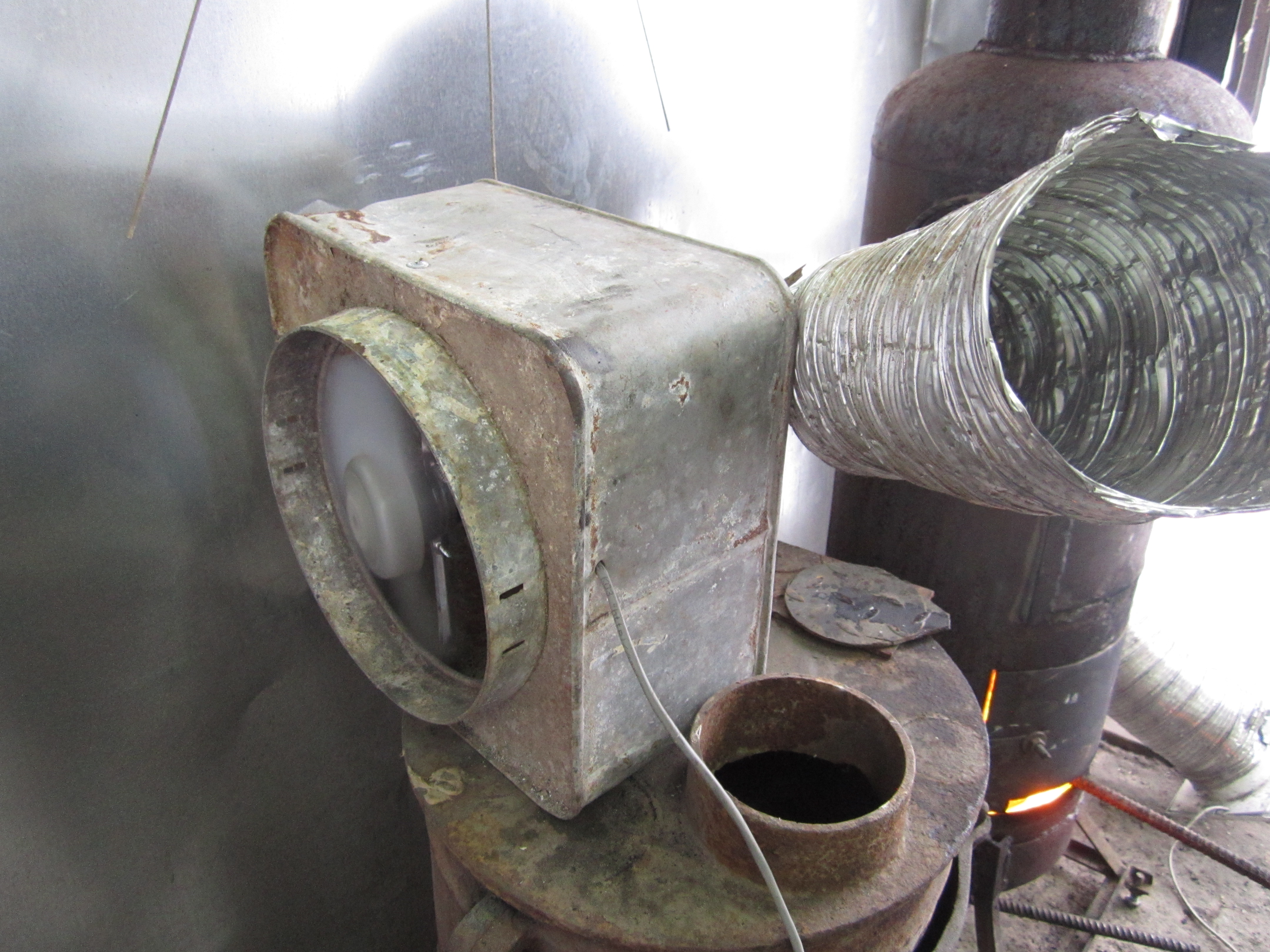

Здравствуйте. Времени катастрофически не хватает на эксперименты с электрикой. Вообщем, по 4511 - первоначально я был не прав экспериментируя с ним без нагрузки. Пробовал впаивать регуляторы 10k, 20k, 50k, пробуя одновременно впаивать различные резисторы на R3, впоследствии впаивал подстроечные резисторы - на маслонасосе не смог добиться идеально плавной регулировки напряжения. Подключили вентилятор обдува нынешней печки (моторчик от автомобильного электрического насоса, крыльчатка от печки классики, металлический корпус от пороховой бочки) через ВМ 4511 - регулируется вполне сносно.
При баловстве с ШИМом, у меня, запел (запищал) блок питания, вообщем все визги устранились установкой фильтров перед ШИМом и после ШИМа.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

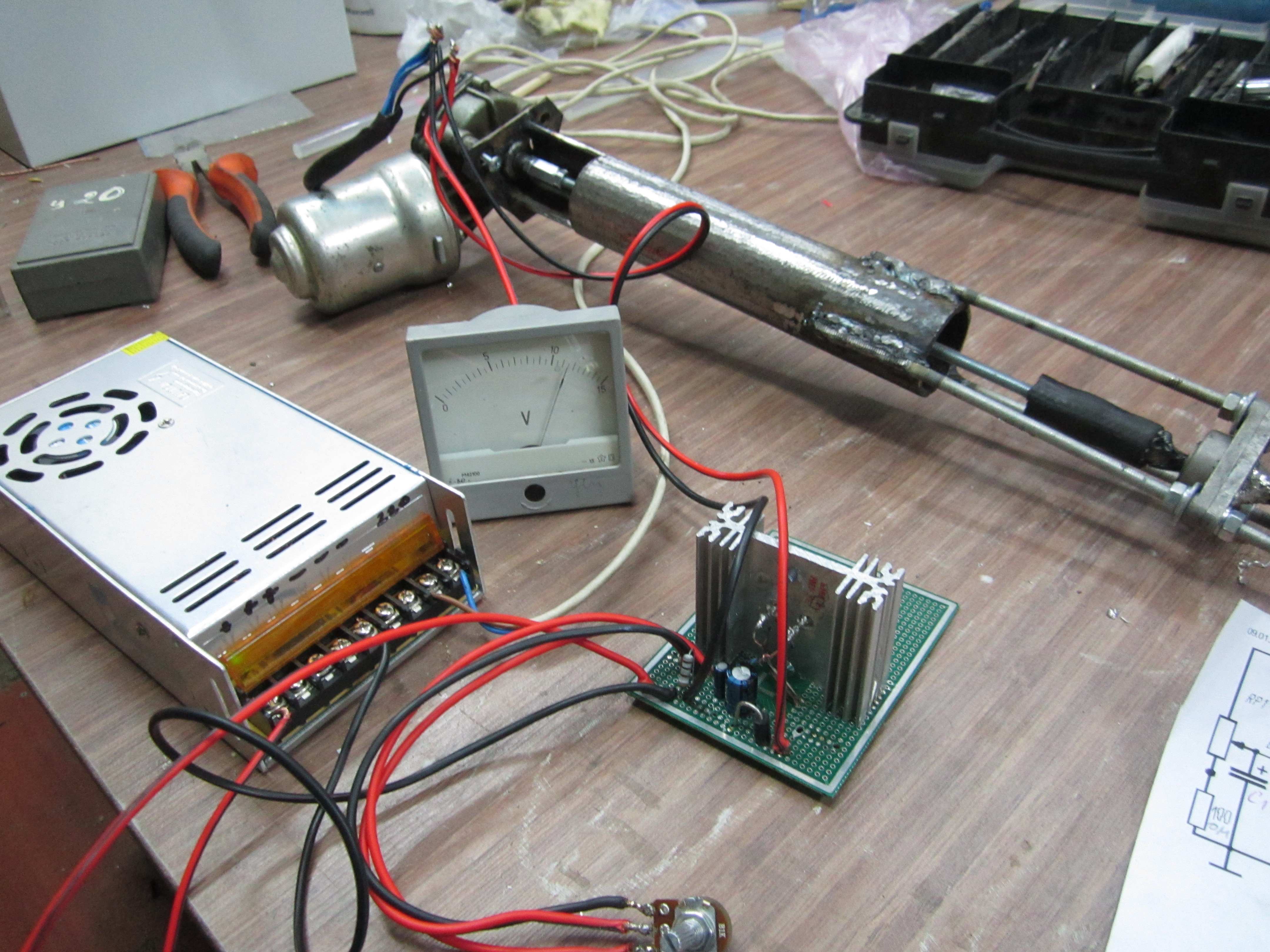

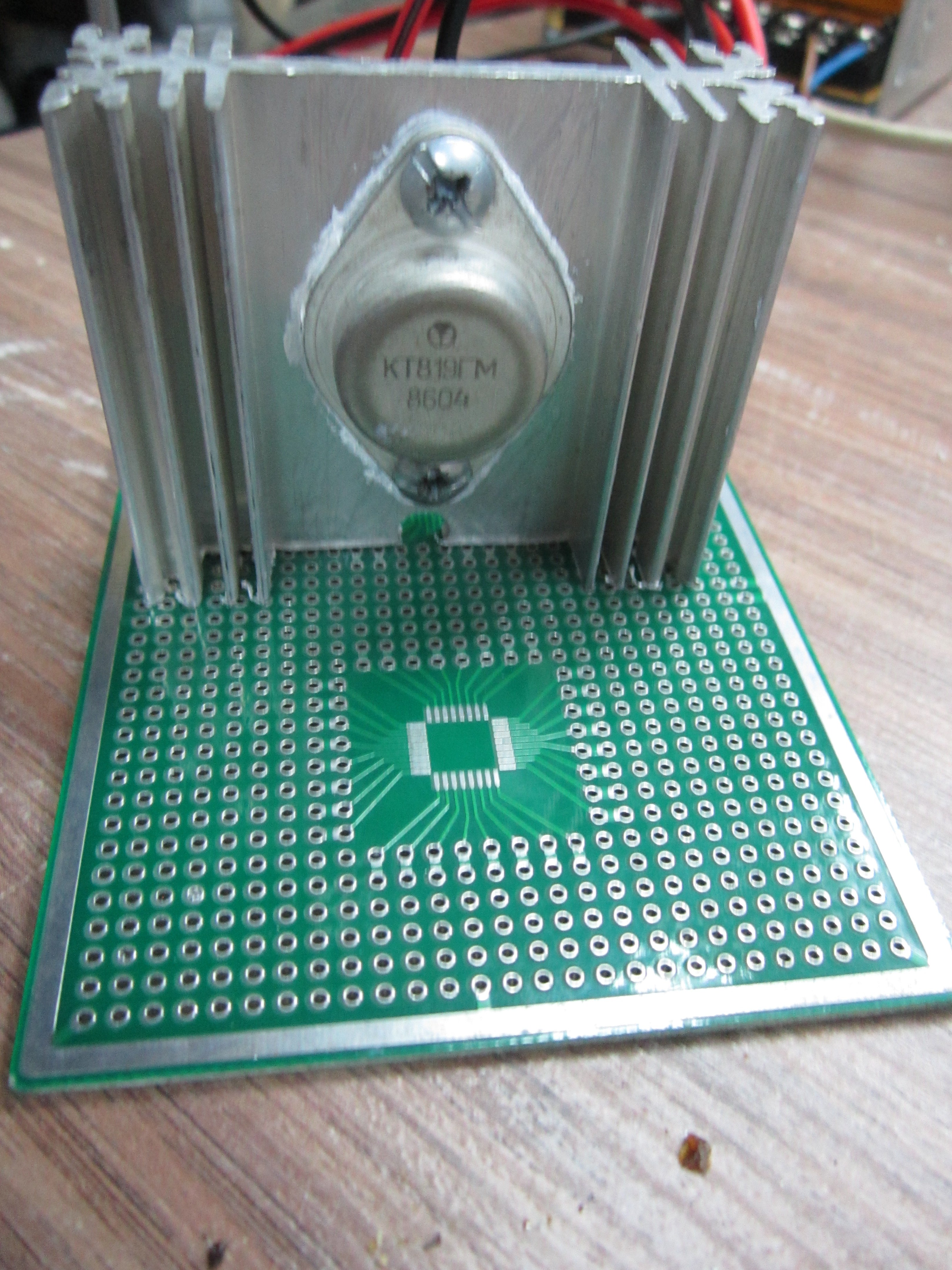

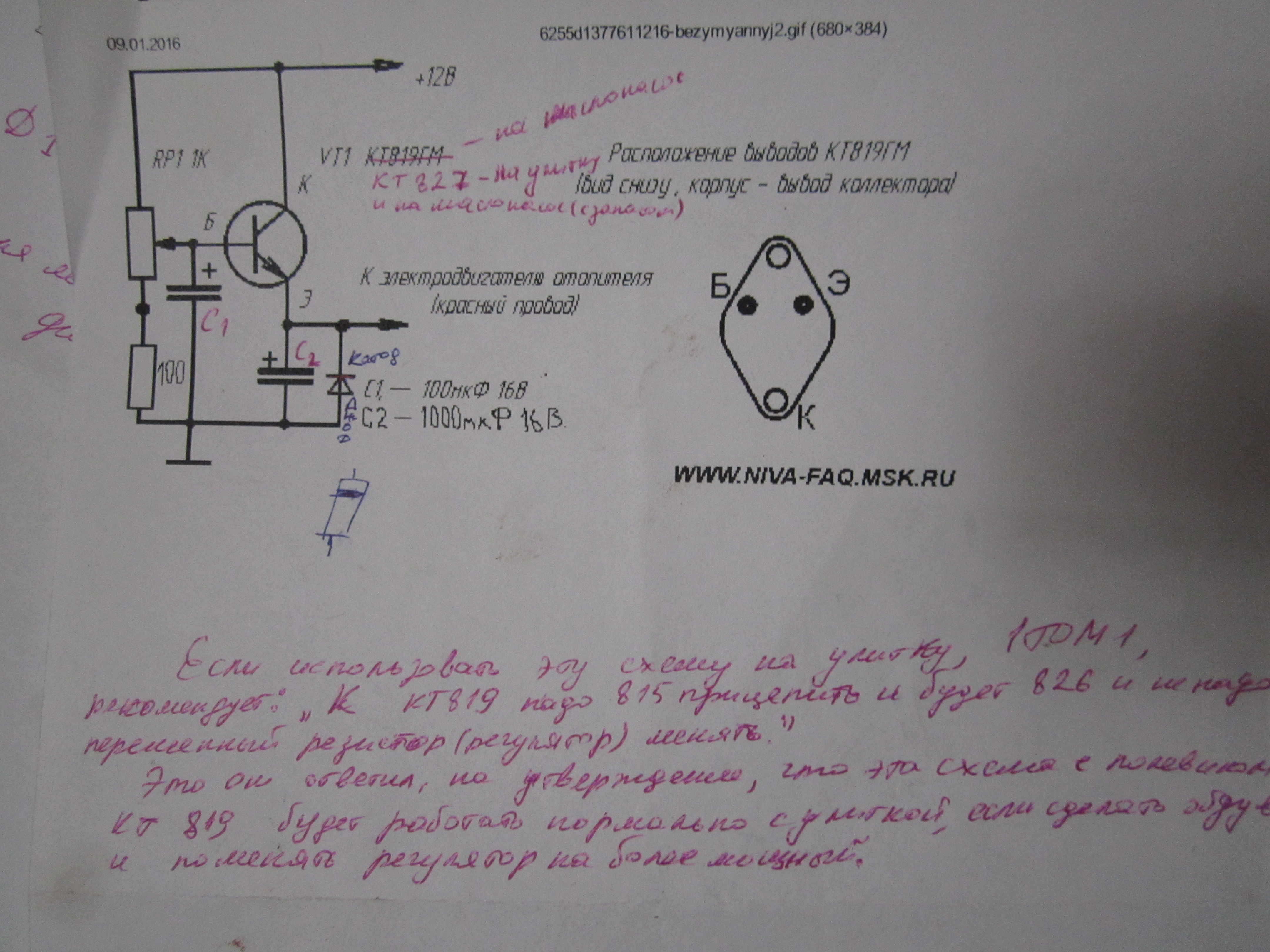

Сегодня был спаян регулятор на КТ819ГМ, по простенькой схемке, неоднократно данной на данном форуме. С КТ819ГМ регулировка очень плавная от 0v до 11,5v. Пробовал впаивать 2Т827А, (аналог КТ 827), регулировка изменилась с 0v до 10,7v, очень плавная. Необходимо поиграться сопротивлением возле регулятора - оно 100 ОМ. Пробовал впаивать вместо 100 Ом - 100kОм, как результат, с 2Т827А, стало регулироваться с 5v до 11,5v.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

На КТ819ГМ переменное сопротивление, что на фото будет сильно греться. Ставьте составной.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

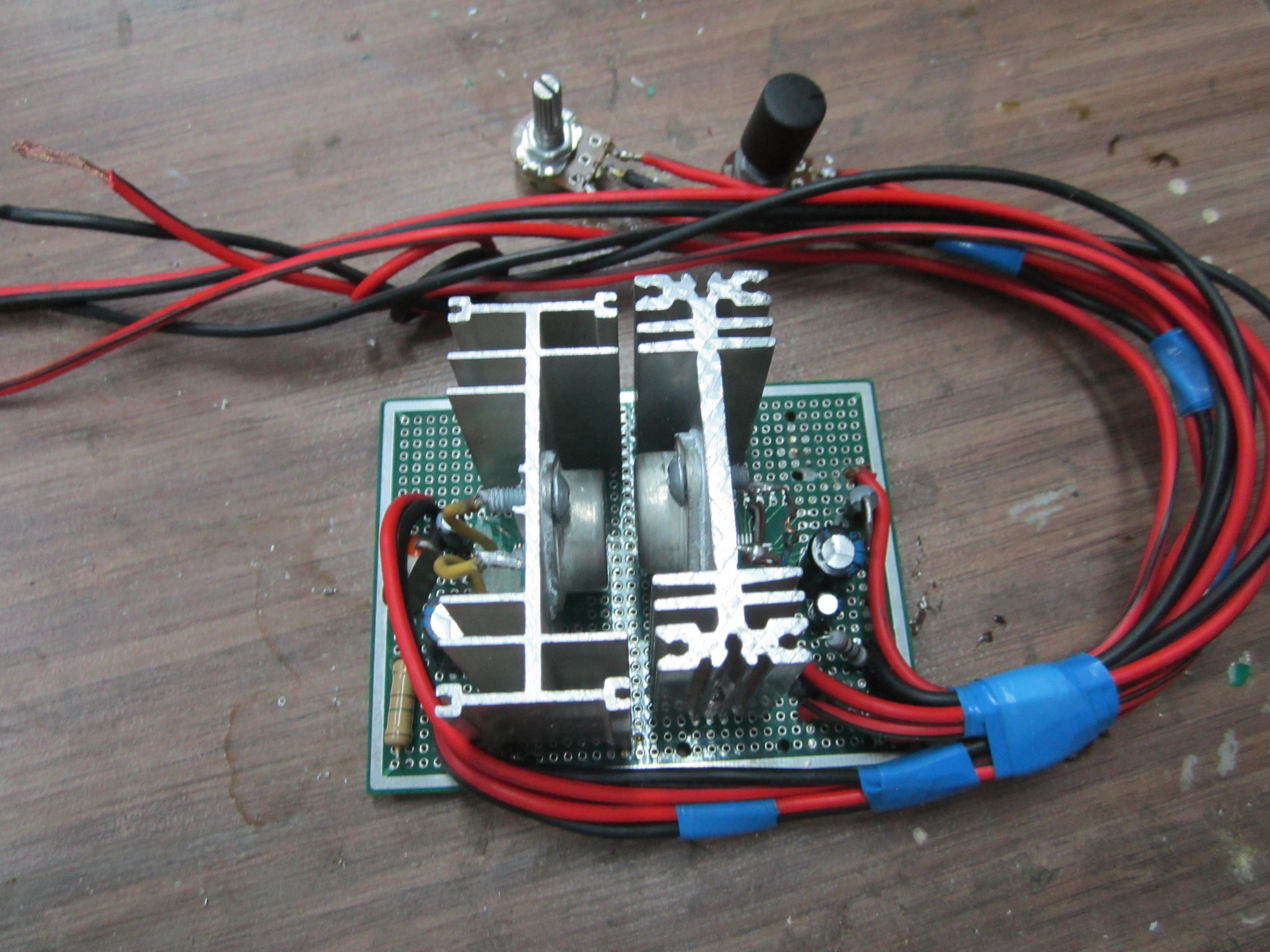

Ув. Prohozii, спасибо. На плате добавил вторую такую же схему на 2Т827А, для улитки. Поставлю, дополнительно, вентилятор обдува с блока питания компьютерного.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Добивайтесь нормальной работы ШИМа, а эти печки конечно плавные и надежные, но не экономичные. Хотя совместно с печью быстрей прогреют помещение.
:mdaaa:
Вместо 100 омного резистора догадались 100 килоомный впаять, а вместо переменного 100 килоомный не пробовали. Тогда регулировка была бы от 0 и до 11,5v. Вообще замена постоянных сопротивлений в делителях обычно приводит к ограничению по регулированию, а заменой переменника можно расширить диапазон (далеко не всегда и не везде).
Что касается КТ819ГМ, то его лучше дополнить еще одним транзистором, что предотвратит нагрев переменного сопротивления.

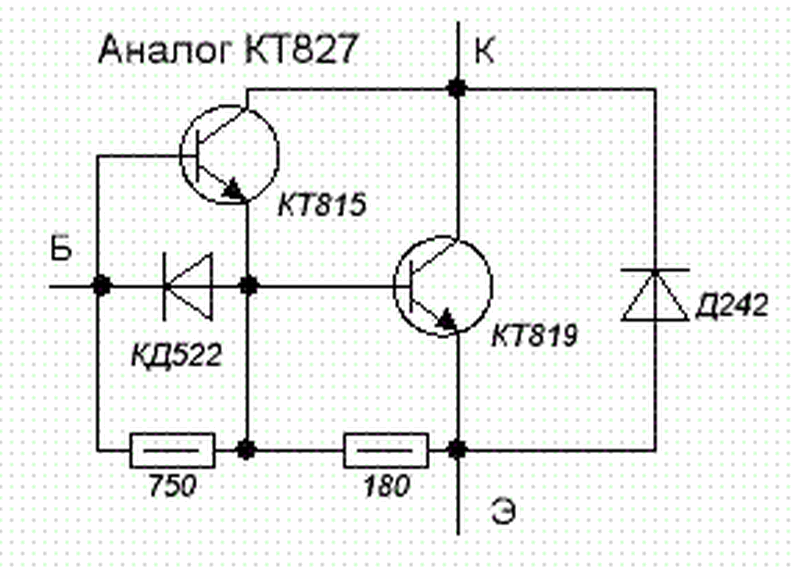

Вот типа так:



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Здравствуйте ув. Prohozii. Подскажите, для какой цели необходима замена 2т827а (полностью идентичен КТ827, но только для Военной промышленности) на кт819 с прицепленным 815-ым? Если что не пеняйте - я всего пару недель назад, взял в руки паяльник, усваиваю "ускоренным курсом" электро схемы.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

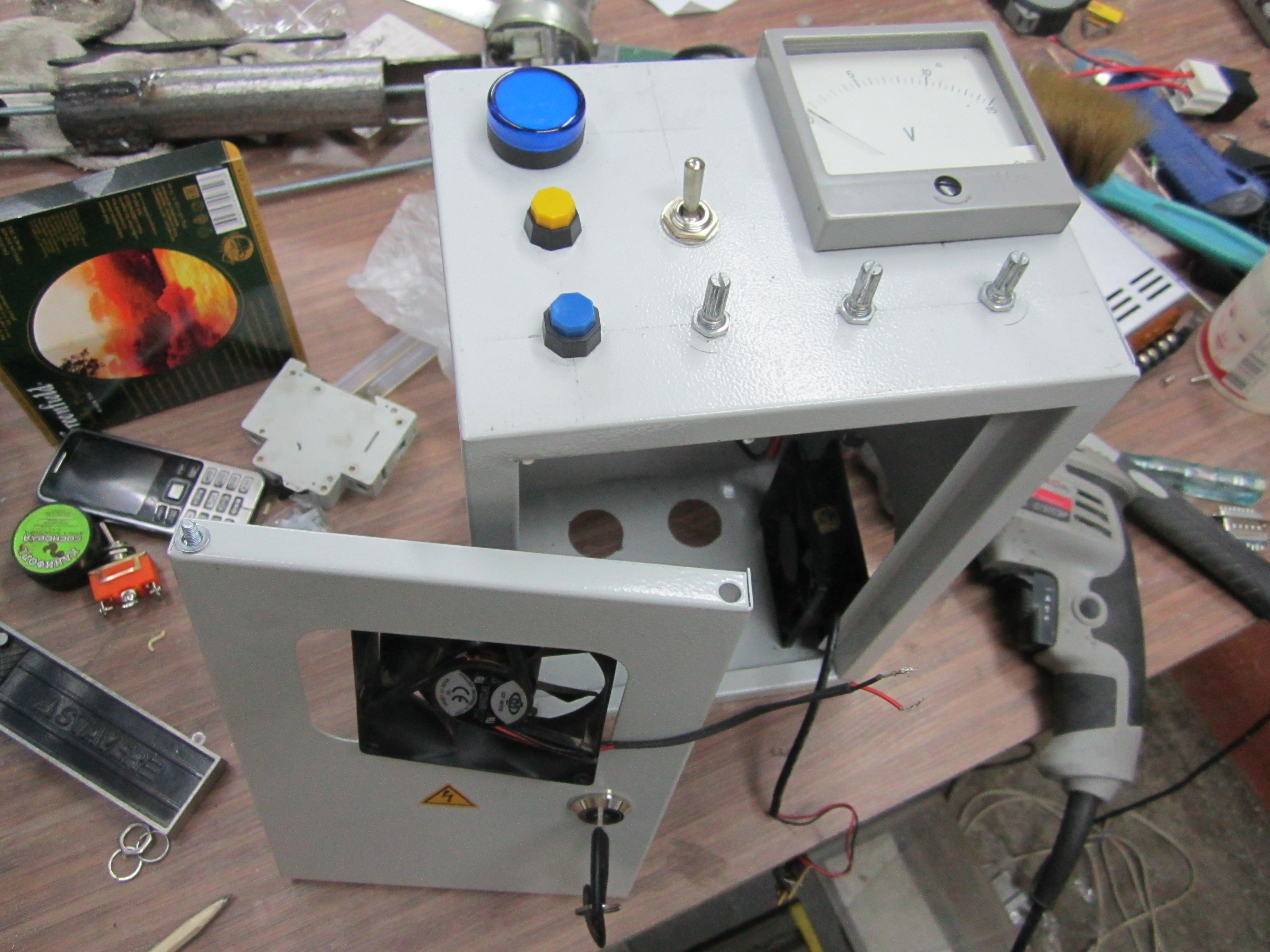

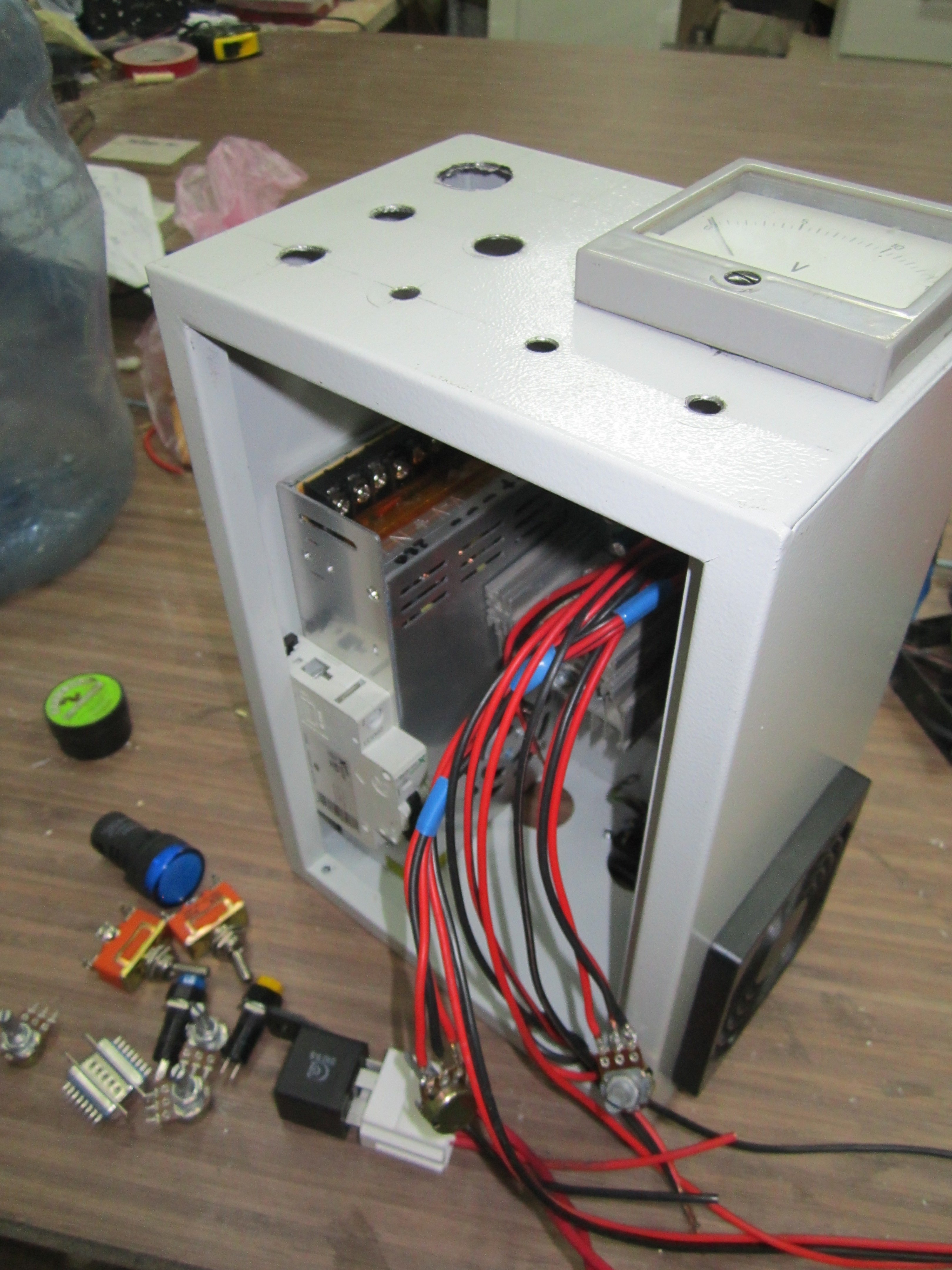

За вчерашний вечер насверлил отверстий в металлическом ящике, начинаю делать навеску.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Необходимости такой замены нет. Не всегда под рукой есть составной транзистор, можно считать это альтернативой к советам 1TOM1.
Вместо КТ819 ставьте КТ827, или добавьте еще один транзистор по приведенной выше схеме.
Теперь понятнее?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Уже начал собирать на печках :-).
Но на ШИМы, тоже есть планы.
Ув. Prohozii, у меня не получилось настроить плавную регулировку напряжения выдаваемого ШИМ для маслонасоса, регулировалось... резкий скачок на 5volt и от 5-ти до 11,5 или до12 v (точно уже не помню) очень резко регулировалось. С самодельным вентом, ШИМом, регулировка поплавнее. Возможно, моторчик дворников берёт малую нагрузку.
Если, Вы, знаете, как доработать ШИМ ВМ4511 под моторчик дворников, то подскажите, а мы попробуем Ваши подсказки воплотить в жизнь.
А так, печки мне понравились - регулируются от 0v очень плавно, привод маслонасоса вращается очень медленно примерно от 1v.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Мой регулятор на Arduino



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

На Arduino можно было бы сделать и цифровой индикатор с показаниями расхода, а то по такому индикатору трудно сразу оценить уровень - пока линии посчитаешь да точки. Но необычно :). Тоже делаю на ардуинке, но хочу несколько программируемых предустановок соответсвия воздуха и масла да еще автоматику защитную повесить. Но как всегда на все не хватает времени:(.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Это первый тестовый экземпляр собранный на коленках)) все впереди!



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Скиньте схемку, пожалуйста.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Не слишком ли дорого для простого ШИМ-регулятора?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Здравствуйте.
Нарисовал электрическую схему, потом немного её додумал, но перерисовывать не стал - вместо включателя S2, необходимо поставить реле с задержкой выключения напряжения (когда нагреется датчик, он перемкнёт линию, он же выполняет функцию stop, при остывании), предполагаю минут на десять.
Жду Ваших комментариев.
