Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

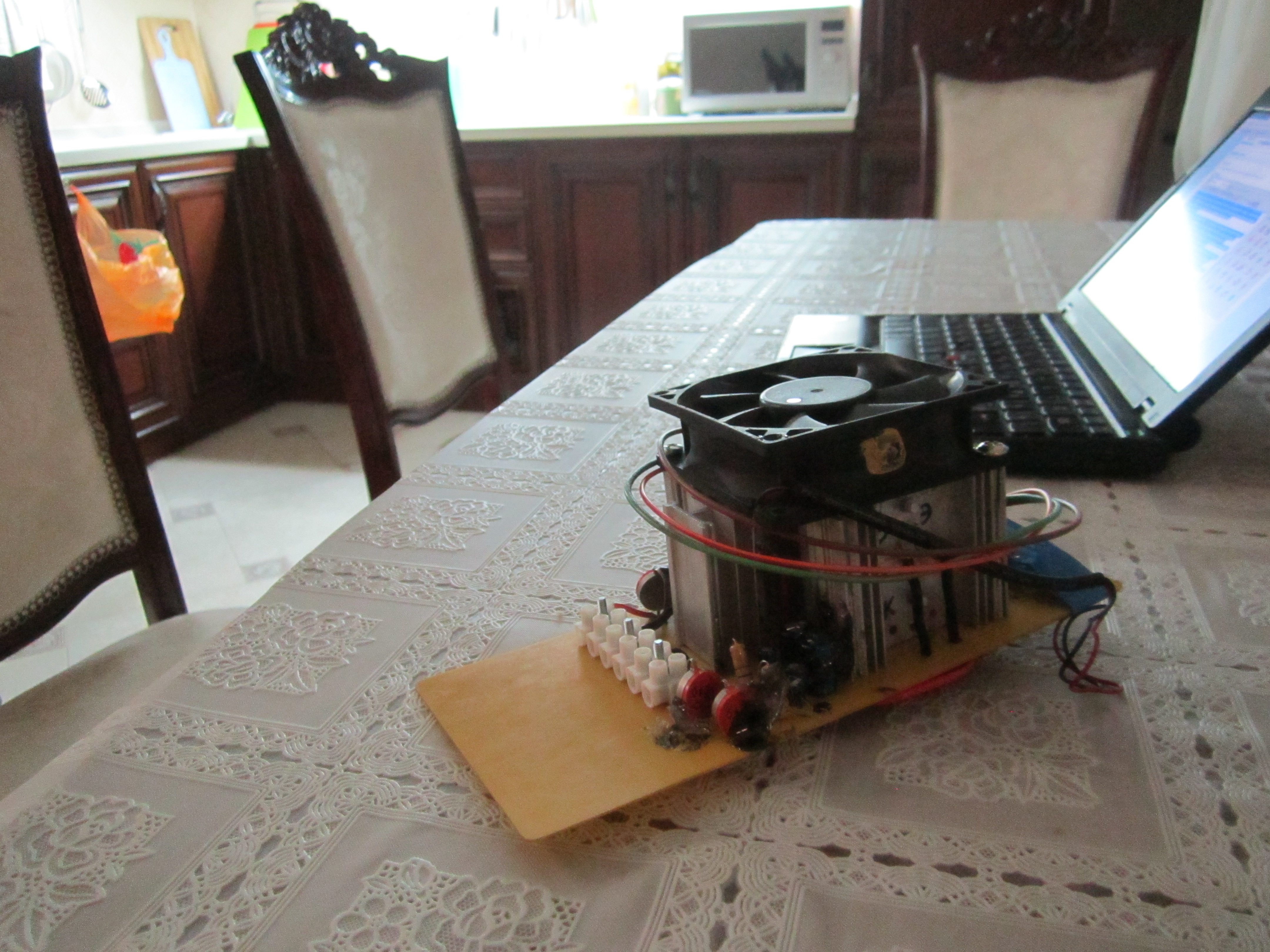

Контроллер 130 р транзиатор 100 р... Все остальное копеешное... А возможностей миллион))



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Здравствуйте. Я новичок в схемах, не смог прочитать Вашу схему - выложите её поподробнее.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Сама схема ничего Вам не даст... Это программируемый микроконтроллер.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Согласен, предполагаю, что единицы форумчан вникали в языки программирования.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Может не там ищу? или не то?
http://www.chipdip.ru/catalog-show/arduino-controllers/
http://amperka.ru/collection/arduino
http://masterkit.ru/shop/arduino?limit=0-79&sort=&search=&product_id=&axcode=&label_id=
http://ru.aliexpress.com/premium/ar...62_F79g5g8sf_7Zc2g9VDt7NbwvMZvroPERoCbffw_wcB



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

микроконтроллер здесь - это сама микросхема.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Согласен, сама микросхема дешевле набора.

"ATmega 8L-8PU" 244.40руб
"ATmega 16A-16AU (TQFP-44)" 336.00руб
"ATmega 32A-16AU (TQFP-44)" 582.10руб
"ATmega 8A-16AU (TQFP-32)" 295.70руб
"ATmega 8A-PU(-16PU)" 210.00руб
"ATmega 128 -16AU" 378.00руб
"ATmega 168 -20AU (TQFP-32)" 530.90руб
"ATmega 328P-PU (DIP-28)" 420.00руб
"ATmega 8535-16PU (DIP-40)" 924.00руб
"ATtiny -13 (DIP)" 237.70руб
"ATtiny-2313-20PU (DIP)" 294.00руб
"ATTINY-2313-20SU" 210.00руб
"ATTINY13V-10SU (SI)(SMD)" 218.40руб



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Нано V3 atmega168, Ch340, Microusb, Совместимый для Arduino Nano V3.0
http://s.aliexpress.com/nIZzyYRf
(from AliExpress Android)



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

могу заказать килограмм))))



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Посмотрите эти две схемы http://www.termoportal.ru/forum36/thread772-10.html#post24561



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Схема простая, отлично работает. Если используется компьютерный БП, то питать лучше с 5 вольтовой линии, тогда часть схемы со стабилизатором будет ненужна. Если валяются без дела микросхемы 131, 133, или 155 серии, то это отличный вариант пустить их в работу. Полевик без радиатора при работе на лампочку практически не греется. Пробовал биполярный КТ809, он грелся чувствительно. Переменный резистор на 220 ом можно не ставить, накинуть по сто ом к постоянным и не париться.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Спасибо, уважаемый Шургей.
Я планирую, в будущем, поставить котёл, теплоносителем использовать б/у тосол, или антифриз.
Наверное я неправильно задаю вопросы, или по неопытности в отоплении, неправильно понимаю ответы.

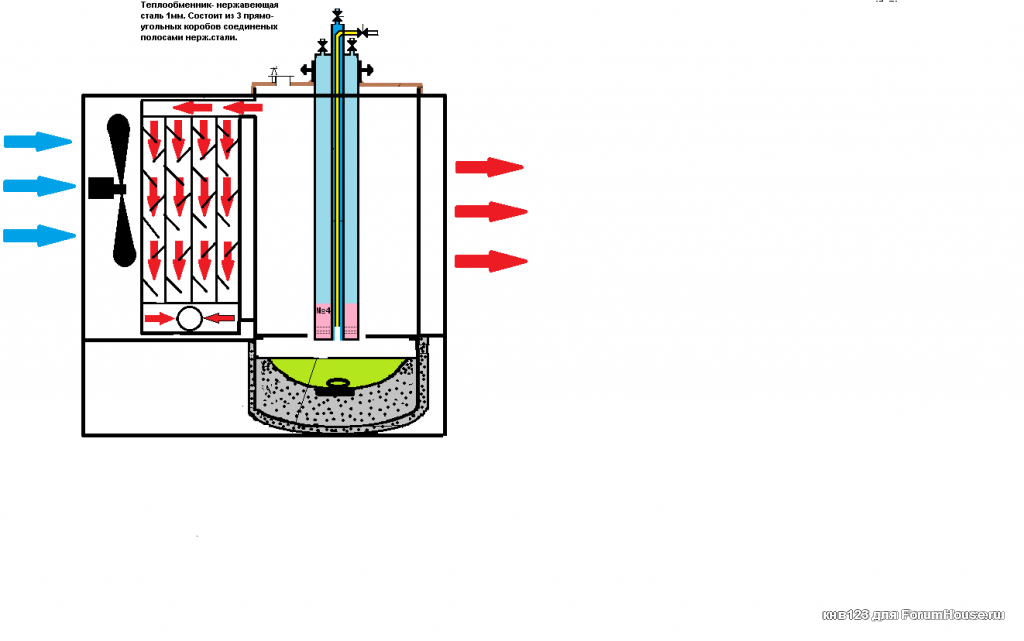

Немного предыстории: Купил, в начале октября, гараж трёхуровневый, плохо утеплённый (этаж на земле и два этажа под землёй). Сварил на скорую руку печь на отработке, закрытого горения - шпарит как реактор, но расход "хороший". Задача стояла отопить этаж на земле. Позже узнал про сайт термопортал, почитал и решил строить новую печь. Начал с автоматики (не тороплюсь со сборкой новой печи, так как не хватает времени на сборку, да и тепло в гараже). Печь решил строить небольшую, по мотивам печи mika 115 (точнее дожигатель), дополнительно снять тепло с теплообменника, по мотивам КНВ123 (фотографии таких сделанных печей [тепловых пушек] выкладывали на термопортале f88888 и Наиль02). Автоматику планирую под такую печь. Я задумал работу печи и автоматики таким образом: 1)через лючок достаю и вычищаю сковородку от шлама, наливаю немного масла и уайт спирита; 2)убавляю регуляторы наддува и обдува в положение "ноль", включаю тумблер сеть; 3)включаю тумблер маслонасос, нажимаю кнопку старт, накачиваю в маслопровод масло, выключаю маслонасос; 4)поджигаю жидкость в сковородке (в горелке), закрываю лючок; 5)добавляю регулятором напряжение на улитку08 наддува в печь; 6)после нагрева печи подаю масло в печь и включаю (регулятором) обдува печи.
Как-то так задумал.
Предусмотрена защита от затухания печи, и от повторного включения при выключении и включении света в ГСК. Если при работающей печи выключают свет или печь затухает, работа печи переводиться в аварийный режим от АКБ, отключается маслонасос и определённый промежуток времени (заданный реле времени), печь наддувается улиткой, и обдувается карлсоном, потом происходит полное отключение печи.
За температурный датчик решил использовать нормально разомкнутый датчик включения вентилятора 94-99 градусов, от Ваз-06. Чтобы запустить все электро моторы, в обход температурного датчика, решил установить реле времени с задержкой отключения напряжения, Что даёт время для запуска печи, пока дымоход не разогреется и не замкнёт контакт термодатчика.
ВОТ ТЕПЕРЬ ПОД КОНКРЕТНУЮ ПЕЧЬ, ПРОШУ ВАС ОБСУДИТЬ АВТОМАТИКУ, ВОЗМОЖНУЮ ДЛЯ ПРИМЕНЕНИЯ ДАННОЙ ПЕЧИ, И ВАШИ ВАРИАНТЫ.
Уважаемые форумчане, заранее Вам благодарен.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Я, предполагаю, что оставив запас топлива на несколько часов работы, печь, с такой автоматикой, можно оставить работающей на ночь, и спокойно ехать домой спать. А как Вы думаете?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Если я правильно понимаю - вся автоматика это термовыключатель от классики. Я бы не стал доверять только ему, тем более все очень сильно зависит от места его установки. Думаю нужно как минимум 3 датчика: датчик температуры на выходе, датчик пламени, датчик вращения вентилятора или наличия давления воздуха. Ну и все это обрабатывать по нужному алгоритму. И несмотря на это 100 раз подумать надо ли оно, если рядом стоит автомобиль.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Спасибо, ув.Bebebe. Хотелось бы обойтись малой кровью. Ящик почти собрал, осталось с реле времени разобраться - взял за основу обычную схему реле времени на КТ829А, но она расчитана на 3,5...7 минут (время работы данной схемы зависит от температуры в помещении), а требуется простенькая схема реле времени на 10...20 минут (вполне устроит, если смогу добиться даже такого разброса времени). Вообщем, по экспериментирую с ниже выложенной схемой, поиграюсь номиналом конденсатора и сопротивлением резисторов. Считаю возможным установить последовательно кнопке STOP, предложенные Вами варианты датчиков. Ув.Bebebe, подскажите, возможно ли заменить предложенные Вами варианты с АлиЭкспресс, на датчики продаваемые в России и применимые к схеме, которую я ранее выкладывал? Второй вопрос - если да, то на какие?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Сори - по датчику огня обсуждалась ранее, почитаю в третий раз, с первой части http://www.termoportal.ru/forum35/thread812-54.html Пост 537.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Ivanyonok,
Чтобы реализовать контроль и управление нужно применять цифровую технику. Вы не той дорогой пошли, если хотите сделать это все на конденсаторах и резисторах. Если нужно сделать пару защит, то можно поступить и так, но это весьма ненадежно. ИМХО. Датчики эти рассчитаны на выдачу логического или аналогового сигнала, а не на управление нагрузкой. Можно сделать и самому, специалист по картинке поймет что там в основе, но проще и дешевле купить. В наше время проще разобраться в ардуинках, чем городить релейно-конденсаторных монстриков :). Я уже это прошел и к релюшкам не вернусь.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Поделитесь результатом.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Что проще - использовать готовые блоки "Мастер КИТ" или использовать платформу Ардуино? Уточните.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Как сделаю что-либо достойное внимания, то конечно поделюсь, если кому интересно. Пока что жду когда китайские торгаши пришлют датчики, а то что толку без них. С "Мастер КИТ" дела не имел и не упоминал про них, да и дорого это в нашей стране. Пока что мой бюджет на управление составил: 7 у.е. импульсный блок питания на 7 А, 5 у.е. аккумулятор от бесперебойника б.у , 1.5 уе - ардуина нано, 2 у.е. ЖК-дисплей двухстрочный, 1у.е. - датчик пламени, 0 у.е. ненужная термопара от тестера, мелочь и рассыпуха с материнских плат от компьютера и прочего барахла. Корпус достался готовый. Исходные условия: нагнетатель воздуха потребляет ток до 1.5А (в номинале 0.7А), маслонасос с приводом от редуктора (деталь из авиации, куплен на аукционе) - 0.2 А (номинальный режим при 2 Вольтах). Никаких реле, десятков амперов и улиток08 :). На аккумуляторе емкость 7 Ач печь работает 4-5 часов. Соответсвенно условиям и автоматика :). Плюс к этому в гараже есть интернет (читай локальная сеть с домом) и я могу в любой момент посмотреть через видеонаблюдение что у меня там делается и планирую сделать выключение печи тоже через сеть (ну на всякий случай). Скажите, много кому интересны мои тараканы :) ?
