Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Давай поливай сколько хватит сил! Передовой опыт всем интересен



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

@Bebebe Делай ,сравним с *соседями* по рукоделию.У них давно эти вопросы решены и причём на очень высоком уровне.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Интересно это о ком?

Нашел другую термопару, но у китайцев Новый год наступает, придется ждать :(.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Предполагаю, сильный форум по печам - это Форумхаус.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

НЕУЖЕЛИ ..



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

@XER16F4R5GI5 /..да вы правы ,в своих мнениях.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

@Bebebe ...сиё изделие не присветую...возьми такую,чтоб верхний предел был хотя бы1200 градусов. Давно пользуюсь китаёзами ,с термоопарами в основном приходится самому их ремонтировать-запасся угольным электродом и свариваю сам как только лопается.Но измеряю в зоне горения и на выхлопе.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

На каком основании такие предположения? Обоснуйте.
Если о печах вообще, то наверное, но здесь форум по отоплению на отработке и другие виды топлива не рассматриваются (исключением являются универсальные конструкции).

Если есть опыт в сварке термопар, то не проще ли их самому варить, чем пользоваться китайскими и все равно их варить.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

На каком основании не считаете их информативными?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Пост 263, 267. Нас много, кто посещает несколько сайтов, данного содержания, но это не означает, что кто то занижает значение данного ресурса.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

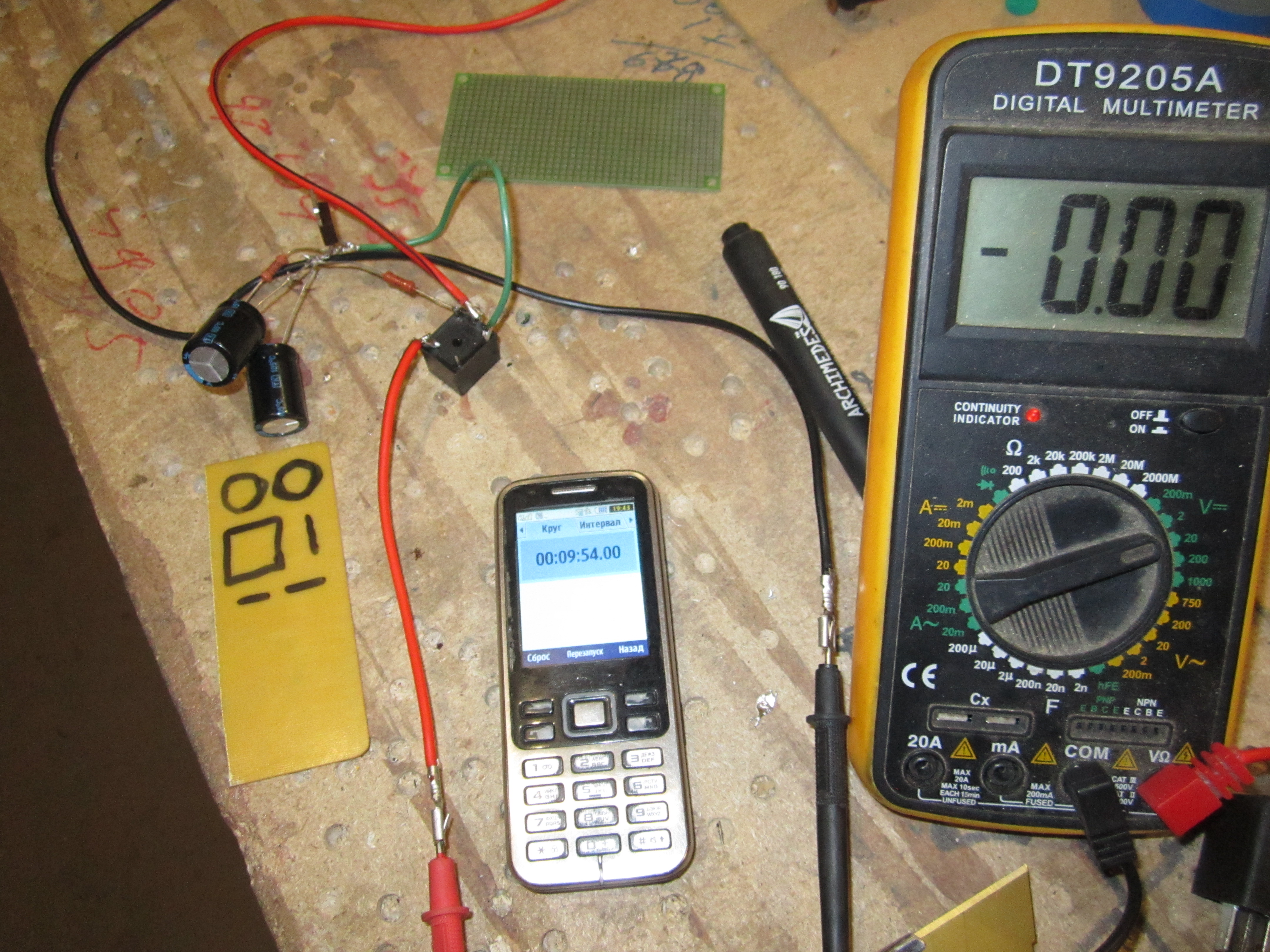

Здравствуйте. Поэкспериментировал с реле времени, по схеме выложенной ранее, спаял навесным способом, Но буду переносить на плату. Конденсаторы запаралелил 2шт. по 4700мкФ по16 или по 25 В (точно не помню), всё остальное использовал соответственно схеме. Реле времени получилось с задержкой отключения почти 10 минут, при комнатной температуре (при минусовых температурах реле будет иметь большую задержку отключения напряжения).
P.S. Очень важно - катушка релюхи должна иметь сопротивление свыше 120 Ом.!!! Катушка моего реле имеет сопротивление 176 Ом. Если будете использовать автомобильное реле, важно замерить сопротивление катушки! Все китайские релюхи на катушках будут иметь сопротивление от 70 до 76 Ом.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

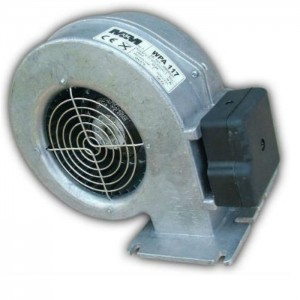

Народ! Отпишитесь о впечатлениях, кто пользовался таким вентилятором, со встроенным пневмореле.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

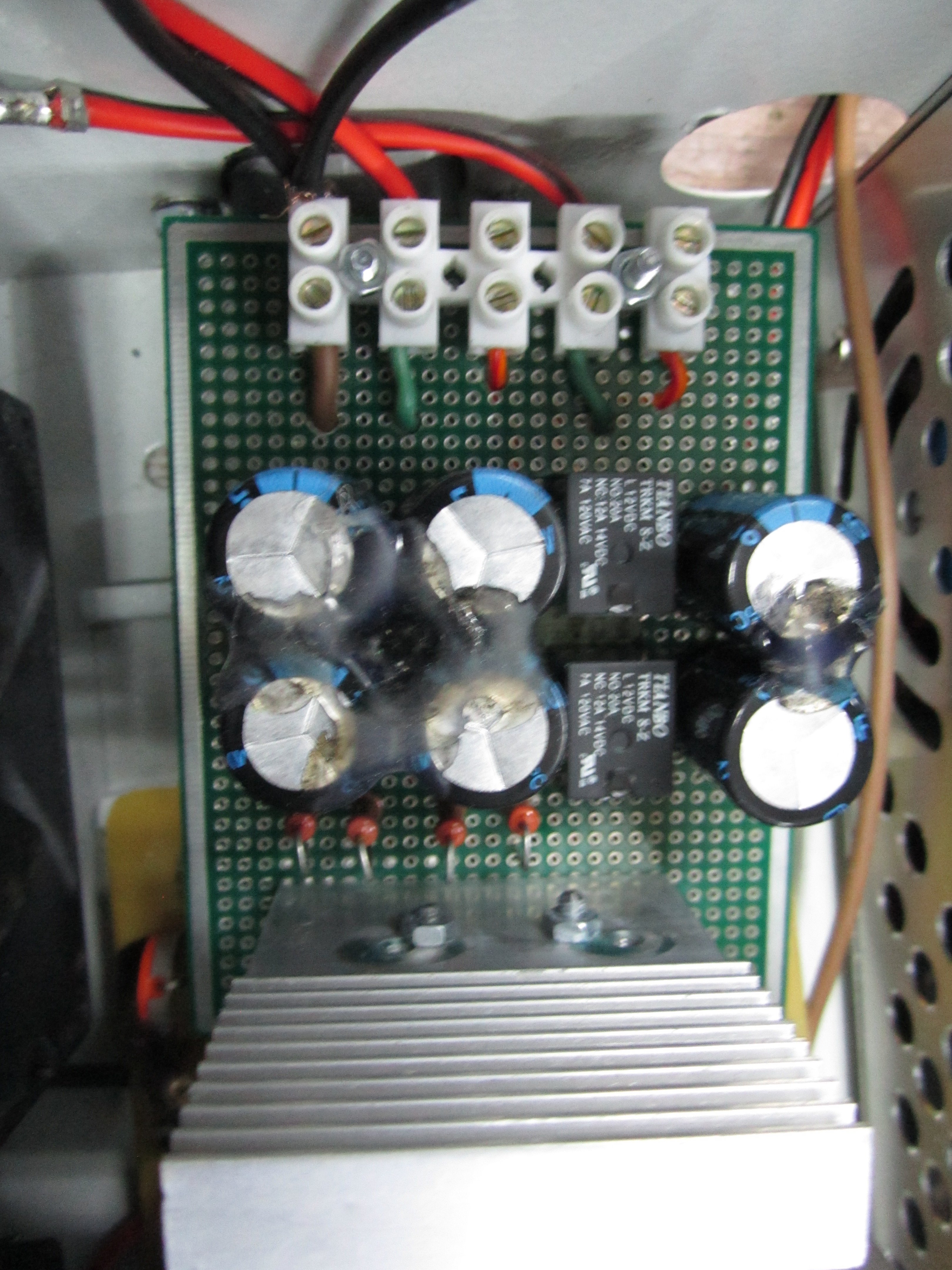

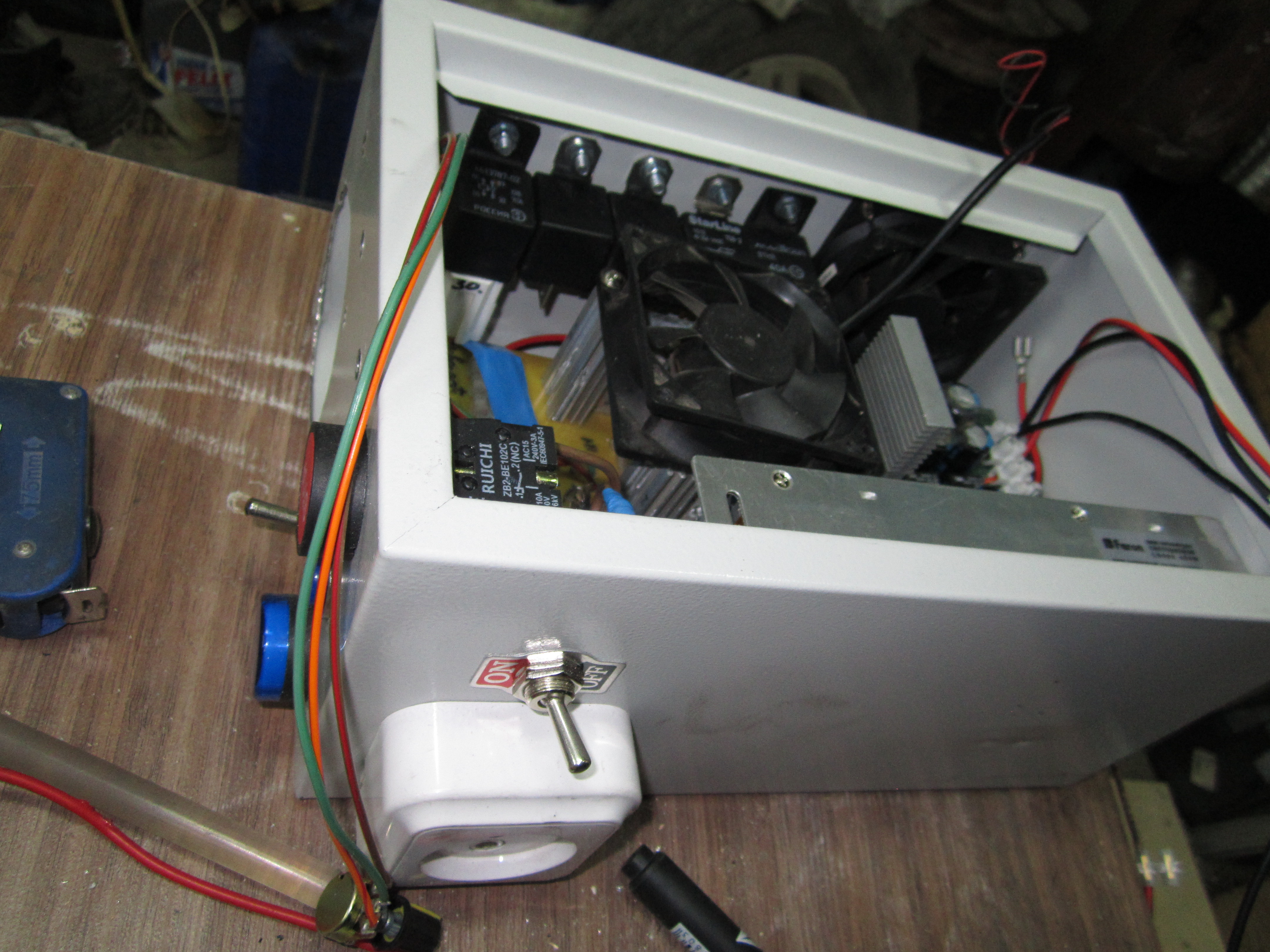

На первом фото - два реле времени на одной плате. По ящику управления осталось сплести проводку. Нашёл дискретные датчики от 2700 до 5000 руб, но я считаю, что дороговато. Возник вопрос: Кто нибудь решал этот вопрос более минимальными средствами, если взять за основу, что у меня уже есть восьмая улитка?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Возможно, кому-то интересно будет.

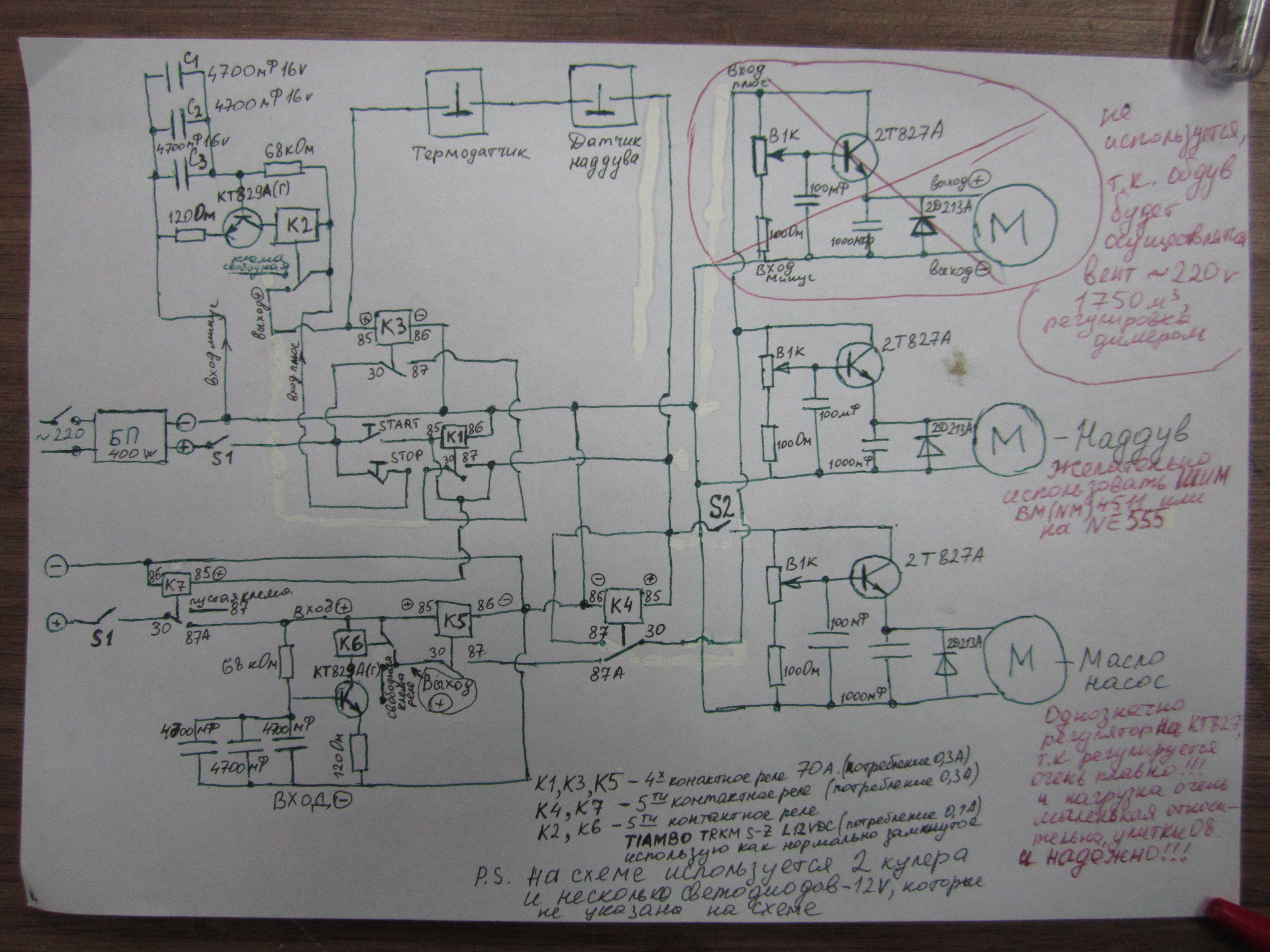

Чтобы сплести проводку, нарисовал окончательную схему для своего "ящика управления".
Все реле будут потреблять 22W.
Какое реле давления будет ещё не определился.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Работа этой схемы понятна только Вам. Нарисована так, что в глазах рябит.
Для чего два реле времени? Два датчика на одной линии и столько релюшек. Зачем?



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Я, новичок в прорисовке схем. Когда нарисовал, понял, что не стоило прорисовывать минусовой провод, он путает, а указать, как заземление.
На схеме нарисовал принцип работы такой: Реле 5-ти контактное К7 использую как нормально замкнутое от АКБ. Когда включаем питание ящика, на К7 подаётся питание от БП и оно подаёт напряжение от БП на регуляторы. Если в сети пропало напряжение, то К7 вернулось в нормально замкнутое положение, тоесть напряжение пошло с АКБ на реле времени, которое будет подавать напряжение на регуляторы наддува и обдува в течении 8-16 минут, минуя регулятор насоса, тоесть насос отключен. Через 8-16 минут напряжение на регуляторы перестанет подаваться. Печь теперь можно запустить только кнопкой СТАРТ.
Второе реле времени предназначено, чтобы подавать напряжение от БП на регуляторы эл.моторов, минуя датчики t-ры и реле давления, пока нормально разомкнутый датчик t-ры не замкнёт свой контакт, при поднятии t-ры дымохода, и пока не будет включен вентилятор наддува.
ВСего много и сумбурно... Переделки не проблема. Буду благодарен рекомендациям.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Подумайте и все получится

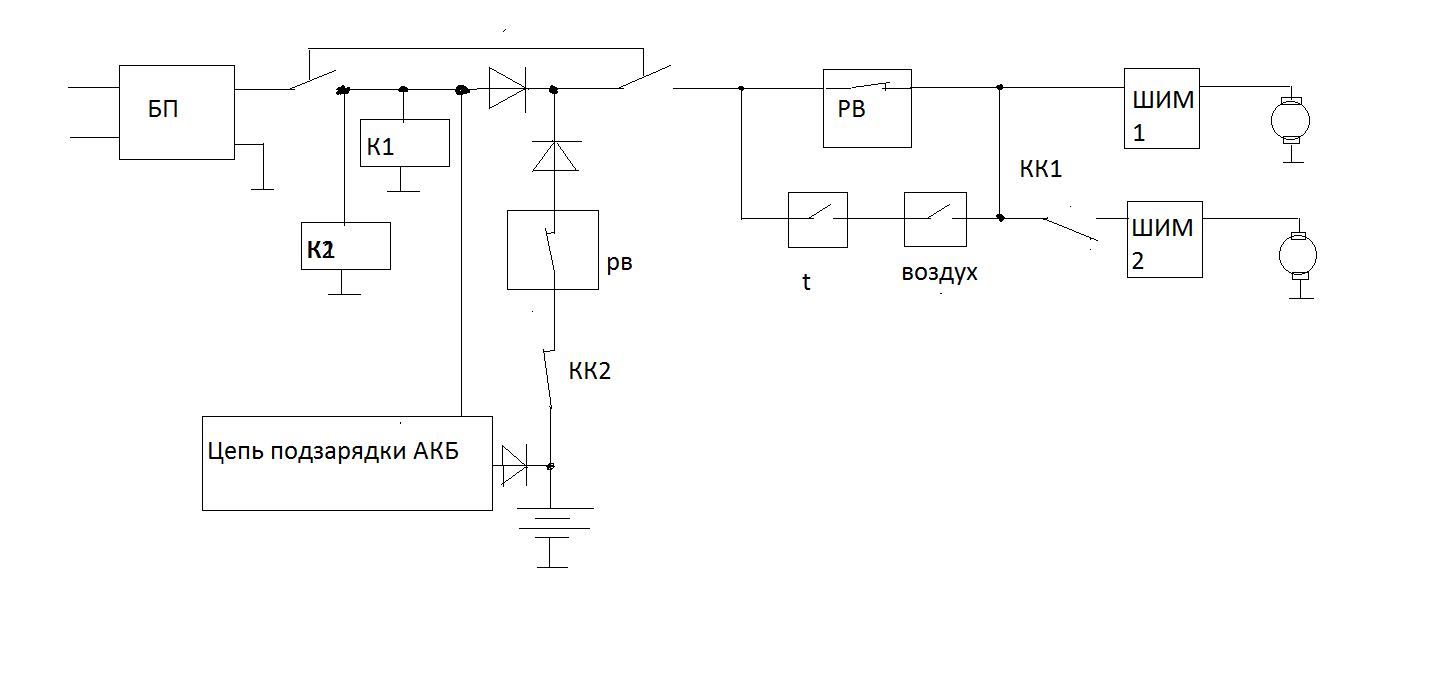

Так на вскидку набросал блоками.
С шибкой, но исправлять некогда, К2 не включится надо по другому подойти, но 7 релюх - перебор.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Спасибо, посмотрел, вечером внимательно изучу.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

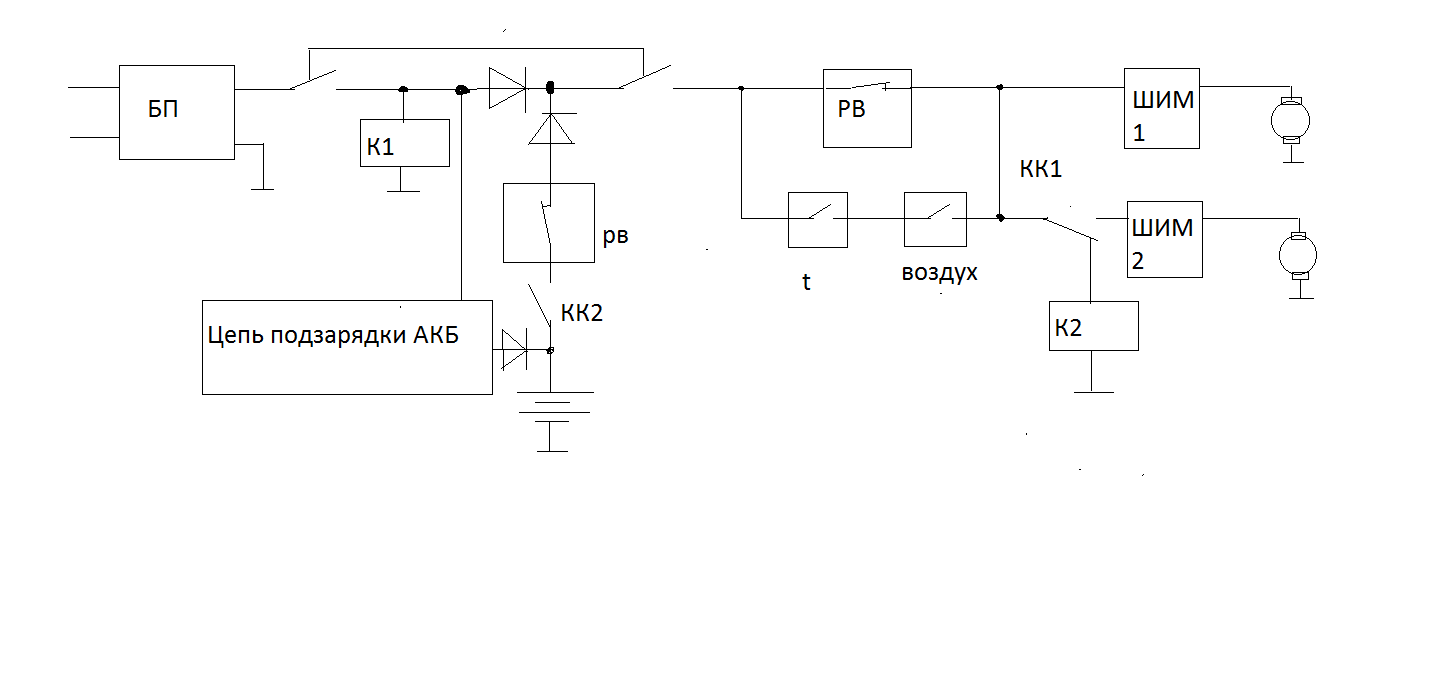

Вот эту посмотрите, первая наспех набросана. Эта то же не шедевр, но рабочая. Схема подзарядки АКБ должна обеспечивать напряжение 12.45-12.5 вольт. Реле задержки лучше с большим диапазоном времени, т.к., 10 минут может не хватить ни на продувку, ни на прогрев. При низких температурах выдержка врядли увеличится.
Гляньте такую, за счет полевика в ОУ позволяет устанавливать большие выдержки http://radio-master.net/ArticleDetail.aspx?aID=1360&kID=43278 , либо поищите задержку на полев транзисторе.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками. Часть 2

Добрый вечер. Вскипели мозги, не со всеми обозначениями знаком, не могу прочитать схему.

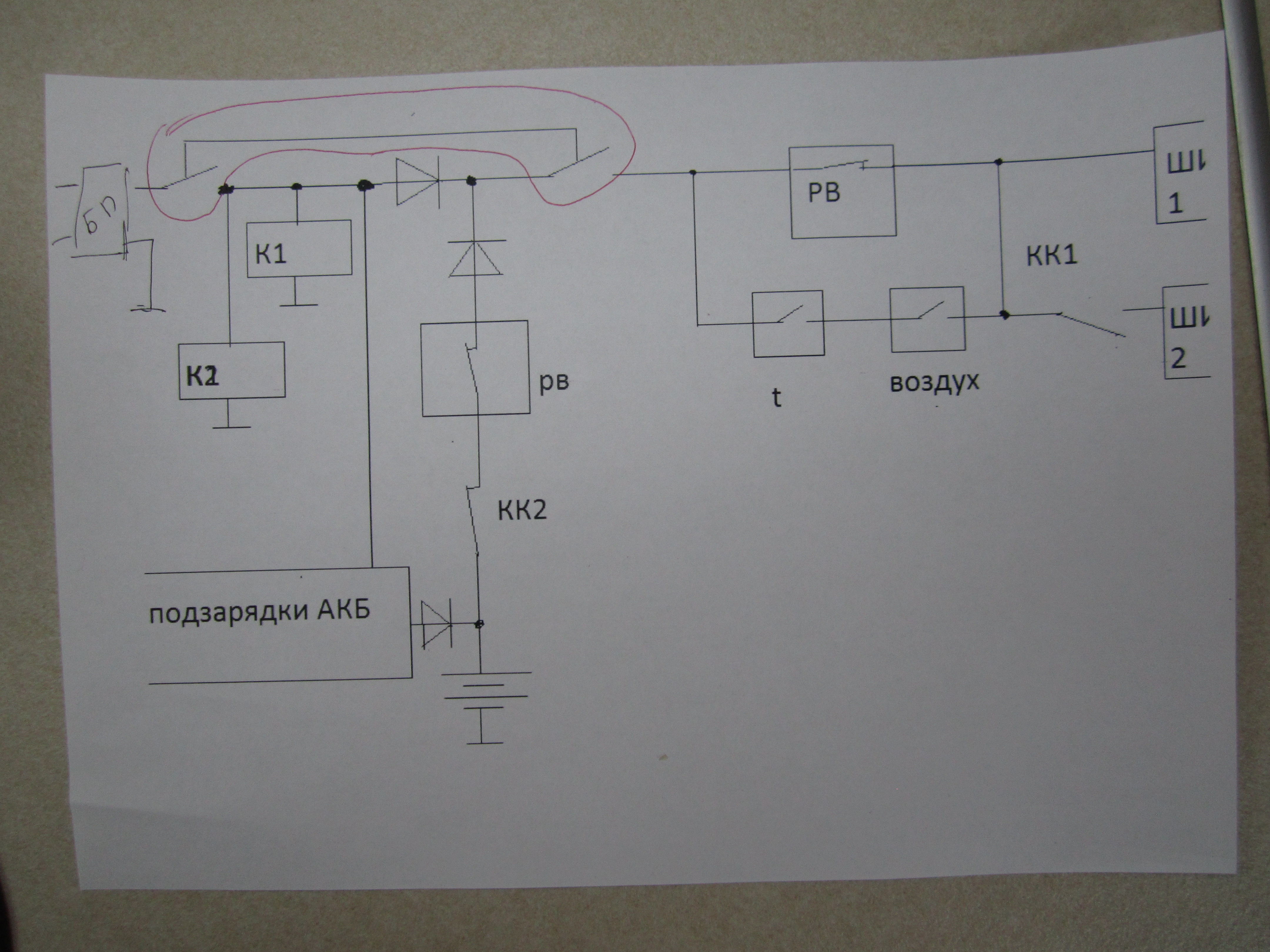

Подскажите, что представляет из себя двойной контакт, обведённый красной ручкой?
Реле времени, по схеме которой паял, действительно не стабильно. В пояснениях к схеме было описание, что время срабатывания реле, при минусовых температурах увеличивается, а по факту оказалось, что при понижении температуры - уменьшается. Поэтому припаял по третьему кондёру по 4700мФ, к каждой схеме реле времени. Буду пробовать спаять по Вашей схеме на NE555.
Спасибо.
