Электрическая часть печей на отработанном масле своими руками

Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

По большому счёту можно, но смотря как он будет работать, где он по схеме будет стоять. Если после БП идёт регулировка, то надо увеличить в нём (в БП) напругу и АКБ будет работать в буфере. А если регулируется самим БП - то никак



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Дело в том, что этот блок обеспечивает питанием насос и наддув. Я хочу подсоединить акб через реле, которое при наличии напряжения на блоке будет размыкать цепь. Как только питание исчезнет, реле замкнет цепь и печь будет работать от акб. Весь вопрос в том как, одновременно с работой печи, подзаряжать аккум, ведь для этого надо хотя бы 14 вольт.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

1. Должна быть защита от глубокого разряда батареи. При снижении напряжения на ней до 10,5 В нагрузка должна быть отключена, иначе при дальнейшем разряде в батарее начинают происходить необратимые электрохимические процессы, и она выходит из строя.
2. Обычный БП не подходит для работы с буферной батареей. После разряда АКБ, если подать снова сетевое напряжение, батарея "хапнет"приличный зарядный ток, тем больший, чем меньше ее остаточный заряд. Этот ток ничем не будет ограничен. Если еще в это время будет включена нагрузка, и суммарный ток превысит максимальный для БП - он уйдет в защиту. Если БП будет с избытком мощности и не будет отключаться от перегрузки, плохо будет в таком случае аккумулятору - его зарядный ток может превысить максимальный допустимый (для свинцово-кислотных не более 0,4С).
Для работы в буфере используют специальные источники. Такой источник контролирует напряжение на батарее и ток заряда, причем это происходит в зависимости от температуры батарей( на батареях крепится датчик температуры). После токовой зарядки АКБ примерно до 85-90% емкости ( контролируется по увеличению напряжения на батарее). После этого устройство переключается в режим струйного подзаряда (при фиксированном выходном напряжении - для гелевых батарей 13,6-13,8 В, с жидким электролитом - до 14 В). "Умные" устройства кроме прочего периодически (один - два раза в месяц) производят частичный разряд АКБ. Это нужно для тренировки батарей. Если этого не делать, активная масса пластин теряет пористость, и как следствие емкость. С такими выпрямителями фирмовые батареи до 10 лет работают. С простыми - 3-5 лет.
Поэтому второй вариант с переключающим реле больше подходит.
Как то так...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Все звучит очень круто , но вопрос остался без ответа. Можно ли все таки получить от блока 12 и 14 вольт одновременно. Очень не хочется городить еще и зарядное на батарею.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Ну включившись между проводами +3.3 и -12, можно получить 15.3В. Правда мощность там совсем маленькая.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Если не сложно, можно поподробнее.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Между синим и оранжевым проводом будет 15.3 вольт, вот только ток там небольшой, 1-2А всего, дальше бп может уйти в защиту и выключиться, ну или пустить дым :)



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Надо подумать, как вам помочь...



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

По каналу - 12 В у большинства БП максимальный ток всего 0,5 А, 1 или 1,5 А я встречал очень редко. Да и нельзя использовать БП с таким перекосом. Все нагрузки включаются относительно общего провода (все черные концы в жгуте).
Зато по каналу +12 В можно без особого труда повысить напряжение (реально без последствий вольт до 14-14,5). Больше не желательно, т.к. электролиты с предельным напряженим 16 В, а там еще и пульсации присутствуют под нагрузкой.
Для этого надо найти резистор обратной связи и подобрать его номинал.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Не проверял, но думаю многим пригодится.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Максимум с него можно выжать 14.1в., сработает защита, даже если её и надурить, то можно и спалить сам блок, что я вчера добросовестно и сделал, доэксперементировался Хотя есть подозрение, что сам БП ну очень старенькийи я ему просто помог.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

С такого блока нет, нужно два.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

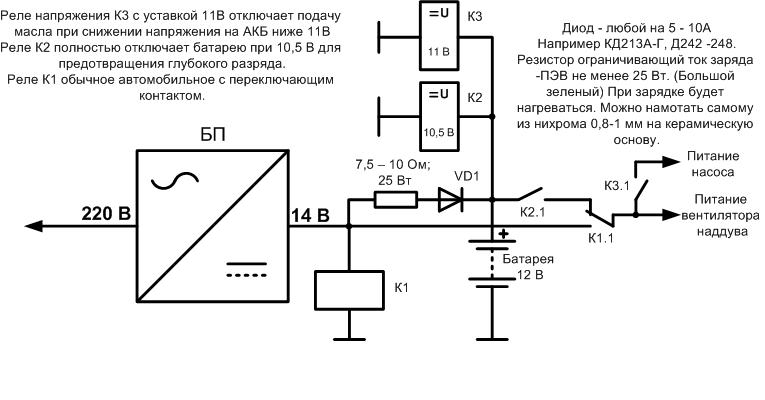

Вот есть схемка простенького ИБП.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

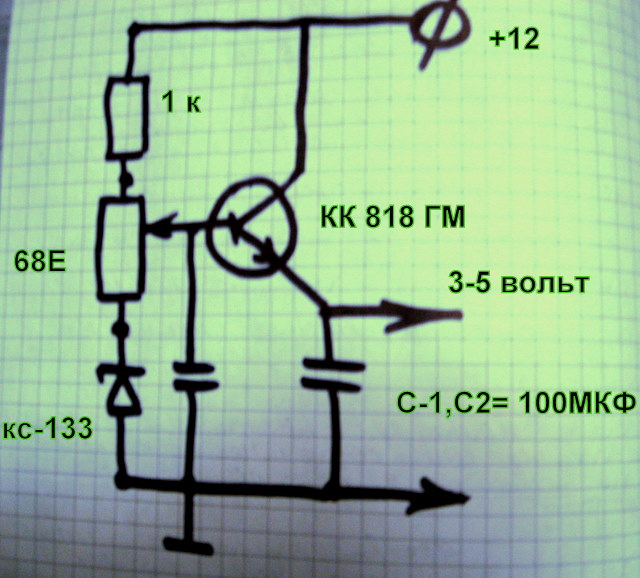

А вот самое простое.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Всем спасибо за участие. Сегодня подсоединил батарею старенькую 65 ампер в цепь через 3х контактное реле. Заряд пока организовал подзарядным устройством. Запустил печь, после прогрева гаража, выдернул из розетки вилку блока питания. Печь продолжила работать без видимых изменений. Переход на аккумулятор произошёл мгновенно. Теперь буду думать о встроенном подзарядном. Пока склоняюсь ко второму блоку. Место в щите как раз под него есть.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Можно сделать и на одном, если повысить выходную напругу до 14 вольт. Нужно простую автоматику для заряда, в работе штатной системы печки 14 В проблем не вызовет. В ближайшие дни попробую разработать такую схему. Думаю многим будет полезно.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Было бы очень неплохо. Хорошо бы, чтобы схема была достаточно несложной в повторении на основе готовых элементов, т.к. мало кто основательно разбирается в электронике.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

В процессе работы отопителя без присмотра напряжение питания может меняться в пределах от12,8 до 13,8 и более,а при пропадании сети и ниже 12 вольт, что может сильно повлиять на количество подачи топлива. Для стабилизации процесса можно применить простую схему. Самая жесткая стабилизация достигается при нижнем положении движка рег. резистора, поэтому лучше использовать набор стабилитронов на нужный диапазон подачи и переключатель. Прихожу утром- АКБ почти сдохла, вентилятор еле крутит, а подача масла как была установлена на 3,25 , так и держится на 3,20.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Я 20 выжимал при максимальном токе, и без последствий. Сама микросхема ШИМ жестко формирует паузу между импульсами управляющими ключевыми транзисторами. Для предотвращения выхода их из строя, когда глубины регулировки ШИМ уже не хватает. Только электролиты на 25 вольт ставил, и естественно все защиты выключал. Как в прочем выпаял и выкинул все лишнее (+3,3, -5, +5, -12). Только дежурку 5В выбрасывать нельзя - от нее основной БП запускается.

Как-то так... Схему К2, К3 попозже найду и выложу.



Re: Электрическая часть печей на отработанном масле, изготовленных своими руками

Согласен, но у меня под рукой был совсем древний, на 160 ватт!!!

А кстати у меня вопрос - никто не пробовал ставить тиристорные регуляторы?
