Re: Изготовление горелки на отработанном масле своими руками

Программируется через комп по кабелю.
Достать можно здесь Мини-контроллеры Сомат | SensorLink - продукция и услуги по АСУ ТП мировых производителей: Turck, Escha, Banner, B&R, Comat, Kuebler, Siko.
Нужен:
1 Воздушный клапан (подойдет от газовой системы авто)
2 Датчик уровня масла в баке (датчик уровня масла ваз2109-2115) лучше два последовательно для страховки.
3 Подкачивающий насос из большой емкости в расходный бачок. Или как по схеме, подача из большой емкости самотеком, перекрывается соленоидным клапаном.
Да забыл написать, долив тоже под контролем, можно выставить время работы насоса(клапана) и время в течении которого долива нет (пустая емкость, засор и т.д.) по любому из этих параметров будет стоп.
4 Электроподжиг.
С программой можно не париться, один добрый человек ее уже написал. Нужно только под конкретные условия временные задержки откорректировать. Ну может еще входные модули изменить, если датчики от указанных отличаться будут.



Re: Изготовление горелки на отработанном масле своими руками

1)Что именно за кабель?
2)Датчик уровня отработанного масла в баке, как я понимаю срабатывает на давление примерно 0,6 атм, а если у меня не герметичная крышка?
3)Есть ли возможность регулировать обороты циркуляционного насоса (220В), в зав-ти от температуры котла?

Т.е. если обеспечить всю конструкцию необходимыми наблюдателями (датчиками), то есть готовая автоматическая система управления?

Сегодня залил воды в весь агрегат, включил горелку, погрели полчаса и понеслась. Такое чувство, что мощность горелки перекрывает теплоотдачу батарей и котла, а может быть и из-за того, что "сумничали". Короче выход из котла идет вниз и соединяется с нижним выходом батареи, далее выходит с верха другой стороны и идет вниз второй батареи, затем сверху второй батареи с той же стороны подключили насос. За 25 минут котел нагрелся. Насос работает (на обратке в котел), а батареи холодные... Наверное воздушная пробка, подумали и просверлили верхние заглушки батарей диаметром 6мм, заткнули чопиками деревянными :) поочередно выпустили воздух из них путем нехитрых вкл выкл насоса, отсасывания воздуха ртом и т.д. Батареи разгорячились. Выключили насос (горелку вырубили уже как минут 15-20), дак вся конструкция под напором так и начала петь самотеком!!! Дымоход горяченный!!! Можно наверное двухконтурную систему замастырить. К сожалению, мой источник воды иссяк.
В ближайшее время переделаю обратку с батареи и наверное придется радиатор с вентилятором испытать, потому что горелка кочегарит еёёё!!!

P.S. При монтаже встал вопрос - через что заливать воду в котел, из подручных емкостей были кастрюля, чашка и чайник. Решили примутить кастрюлю и нарисовать на ней улыбку, в случае успеха. Кастрюля оказалась худая :( Попытка заварить не увенчалась успехом :( Взяли кружку, запустили самовар и... худая тара. Попытались реанимировать прямым шурупом с прокладочкой - не получилось. Кончилось дело чайником.

Вроде мощности хватает. В чем ошибся.



Re: Изготовление горелки на отработанном масле своими руками

1. Кабель программирования, заказывается там же где контроллер.

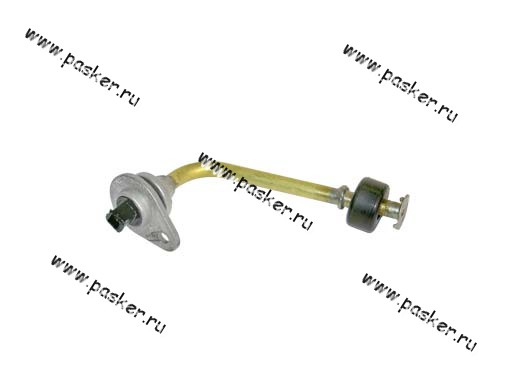

2. Какое в ж.. давление, не путать с датчиком давления масла. Датчик уровня масла это латунная трубка, внутри геркон, снаружи поплавок с магнитом.

3. Контроллер программируемый, что неясно. Зависимость трехскоростного мотора от температуры, запрограммировать не проблема. Ну если не сможете, то я нарисую.
4. Так и есть.



Re: Изготовление горелки на отработанном масле своими руками

Как же ты гараж без чая оставил????



Re: Изготовление горелки на отработанном масле своими руками

Напишите, пожалуйста, подробнее. Какие датчики используете и где установлены?
Спасибо.



Re: Изготовление горелки на отработанном масле своими руками

Вопрос к cherny70: а как смотреть цену на контроллер- там в прайсе везде нули и какой из всей линейки нужен- то?



Re: Изготовление горелки на отработанном масле своими руками

Ребяты! Вы хоть форумы почитайте и отзывы про эти игрушки. А уж потом покупайте. Выйдет из строя по неосторожности - сами не почините. Обычно покупают новый. Это как материнка компа - вылетела, мало кто сможет отремонтировать.



Re: Изготовление горелки на отработанном масле своими руками

Вообще, я на основе этих блоков собираю щиты управления достаточно серьезного промышленного оборудования ( компрессоров от 12 м.куб./мин и вакуумных установок)
За 5 лет не было ни одного выхода из строя по вине контроллеров.
Горят обычно контакторы и датчики.
P.S. На правах антирекламы. Если схема не фабричная и собрана не собственноручно, то такой агрегат обычно ремонту не подлежит.



Re: Изготовление горелки на отработанном масле своими руками

Цену можно запросить по указанному mail. Но возможно контроллеры имеются в продаже в вашем регионе. У нас в Арх. обл. есть их представительство например.
Приведенная схема для контроллера с питанием 24в, 6 входов и 4 релейных выхода
Я бы взял контроллер на 12 входов и 8 релейных выходов, для введения доп. функций. Управление циркуляционным насосом например.
Есть конечно минус в плане доп. питания 24в
Можно использовать контроллер на 220 в, но тогда все датчики должны работать в дискретном режиме( вкл-выкл), так как в этом случае аналоговые входы не программируются.



Re: Изготовление горелки на отработанном масле своими руками

Доброго времени суток собрал горелку из 50й крестовины. Шар выточил токарь из стали диаметр 40мм, перегревается шар, подскажите что делать? Заранее благодарен.



Re: Изготовление горелки на отработанном масле своими руками

Для начала выложите фото или более подробное описание. Так, на слепую, у вас по идее нет вторичного воздуха, через крестовину который охлаждал её. Шар необходимо по максимуму выдвинуть в перёд от центра крестовины с соответствующей переделкой подачи масла. Крестовина исчерпала себя как горелочное устройство, она только для понятия принципа и доказательства, что отработкой можно греться без всякой копоти из дымовой трубы, после чего можно переходить на более сложный уровень, который гораздо лучше, но дороже, если всё покупать и точить, зато -



Автосигнализация в качестве управления горелкой

Вообщем посетила мысль изготовить горелку с управлением от автосигнализации с обратной связью и автозапуском типа "шерхан 5". Дистанционный запуск есть, в случае нескольких неудачных запусков брелок запикает. Вроде все готовое, только запрограммировать под свои нужды. Кто, что думает ?



Re: Автосигнализация в качестве управления горелкой

Думаю что имеет право на жизнь это решение Я сигналку от машины переделал на сигналку на гараж, связал её с телефоном и если что звонила мне на мобильник. Вот так вот )))
"Воображение важнее, чем знания. Знания ограничены, тогда как воображение охватывает целый мир, стимулируя прогресс, порождая эволюцию." Альберт Эйнштэйн.



Re: Автосигнализация в качестве управления горелкой

Вот так вот поначитаются Ницше и Канта, а потом их работать не заставишь ))) шучу. У некоторых сигналок на брелоке показывает температуру двигателя, в нашем случае будет температура котла. Вот бы ее на мобильник отправлять.



Re: Автосигнализация в качестве управления горелкой

В принципе, легко- если сигнализация "добивает" до гаража . В сигнализации запуск двс- сигнал с тахометра (импульсный сигнал), напряжению борт. сети, появлению + (лампа масла или зарядки)- по моему самый предпочтительный вариант- загорелось пламя, датчик освещенности(пороговый- есть или нет свет в котле) выдал все, что нужно.Если есть контроллер- можно и с импульсн. сигналом побаловаться.Реле стартера- на поджиг.
Еще один +(идея от Дмитрий 8516): если сигнализация имеет радиоканал до гаража- повесив концевичок (геркон, схемку датчика движения) и подключив к входу а.сигнализации "доп. датчику"- получим бесплатную охрану.



Re: Изготовление горелки на отработанном масле своими руками

Докончив дело понимаешь с чего надо было начинать.На первых фото- старый маслобак, объемом около 18л, был залит водой и, на пробу, включен в сеть с масляным теном 2 тена послед. Нагрев до 80 град занял 20мин- много. На первом фото в баке сиротливо лежит насос 2101 (это для сравнения размеров). Бак уменьшен до 4,5 литров (тен тот-же) был найден маслонасос урал, на который уже насажен карданчик от малой трещетки- для уменьшения последствий несоосности валов. Ищем по рынкам рд-09 или что-то похожее для привода.



Re: Изготовление горелки на отработанном масле своими руками

Кстати для устранения несоосности валов хорошо использовать резиновый шланг ( мы используем кислородный 9 мм.) с автомобильными хомутами. Проверено практикой.



Re: Изготовление горелки на отработанном масле своими руками

Кстати, как он себя в отработанном масле ведет? Не расползается?



Re: Изготовление горелки на отработанном масле своими руками

Геркон потянет напрямую соленоид, моторчик или через реле пускать?



Re: Изготовление горелки на отработанном масле своими руками

Не потянет.
Обязательно через реле. И осторожнее, у этих датчиков один контакт на корпусе.
