Изготовление горелки на отработанном масле Turk Burner своими руками

Тема в разделе "Горелки на отработанном масле своими руками", создана пользователем Melinda, 7 авг 2013.

  1. Ivanyonok

    Ivanyonok Эксперт форума

    Регистрация:
    12 янв 2016
    Сообщения:
    676
    Симпатии:
    780
    Адрес:
    Самара
    П. С. Считаю, что именно в этом типе горелки (пряможжёговой испарительной) , нужно поднимать температуру дна горелки, а не остужать дно, дабы увеличить интервал между чистками.
    КНВ123 выкладывал схему горелки, лет девять-десять назад, которая актуальна и на сегодняшний день:


    Последнее редактирование: 28 янв 2019
    britmila нравится это.
  2. арсентий

    арсентий Эксперт форума

    Регистрация:
    25 ноя 2011
    Сообщения:
    1.404
    Симпатии:
    750
    Уважаемый Иванёнок приятно слышать критику ,хоть кто то внимание обращает.По поводу температур,не всё так плачевно.Вы просто не имеете опыта обращения с такими девайсами.Низкая температура у ствола держателя тарелки.На картинке видно на каком расстоянии тарелка находится от дна основания горелки.Поэтому только центр тарелки величиной с кв.см. по холоднее(относительно).А вот депульсом не пользовались,а оказалось ЗРЯ! Где то часа через три решили посмотреть максимум и начали добавлять напряжение на насосе.В виду того что уровень визуально не видно получили потоп через край основания.А вот заметили его только по луже на полу.Горелка никаких признаков на перелив не подала,а ждали дымления,если вдруг.......Горелку можно за кожух воздуходувки брать голыми руками.Принцип подачи по касательной к окружности дает хорошее охлаждение.Если получится найти хорошую камеру для съёмки ,то выложу *смерчь* внутри дожигателя.Огонь не касается стенок примерно 15-20 мм.Раскаляется только конус на дожигателе.Температура пламени внутри горелки высокая ,сам ствол огня в районе 1000гр ,если верить китаёзской термопаре.А вот ставить какие либо рассекатели пламени внутри не получилось.Просто не дожёг идёт с копотью.

    labusman нравится это.
  3. арсентий

    арсентий Эксперт форума

    Регистрация:
    25 ноя 2011
    Сообщения:
    1.404
    Симпатии:
    750
    По поводу *боевых условий*.....Тех. задание выдано на использование в полевых условиях от аккумуляторов,с длительностью 12-14 часов между чистками.Само **ядро** горелки должно являться универсальным модулем для внедрения в печи ТТ ,калориферы ,котлы с раздельным (модульным) построением .Топка -модуль,тепло обменник -модуль.Данная с фото горелка будет после издевательства над ней греть печку из дисков от Жигуля. Последующая модель за этой (более крупная) будет работать на испаритель отопителя построенным по принципамТТ(тепловая трубка).По мере наработки событий буду выкладывать фото с комментариями.

  4. игорь42

    игорь42 Профессионал

    Регистрация:
    5 окт 2014
    Сообщения:
    151
    Симпатии:
    56
    Адрес:
    Кузбасс
    Что то тема давно не обновлялась...Что с наработками...очень ждем фото...с комментариями....У меня одна проблема насос от скутера выдает максимум 2 л в час....Немного не хватает....Сколько может выдать насос от урала?

  5. Андрий

    Андрий Эксперт форума

    Регистрация:
    27 сен 2017
    Сообщения:
    362
    Симпатии:
    174
    Адрес:
    Узбекистан, Фергана
    Все зависит от двигателя. У меня от дворников дэу, насос от урала. Максимум 2,8л/ч выдавал на 2й скорости.

  6. арсентий

    арсентий Эксперт форума

    Регистрация:
    25 ноя 2011
    Сообщения:
    1.404
    Симпатии:
    750
    Тут много фото помещал,насос треугольный ,выдаёт хоть 30 литров в час.Двигатель от печки КАМАЗ.Регулировка по напряжению и трёх ходовым краном самодельным из подручных средств.Последнее фото размещал в теме о подаче отработки в печи.Просто интересуйтесь кроме одной темы другими .Опыты продолжаются ,помещать промежуточные значения ,если только для тех кому интересно.А так уже три раза переделано ,и форма щелей и отверстий и концепция проверена для малой мощности.

  7. арсентий

    арсентий Эксперт форума

    Регистрация:
    25 ноя 2011
    Сообщения:
    1.404
    Симпатии:
    750
    Вот короткое видео .На одном из них показан момент перелива в горелке.Из сливного отверстия валит дым.На более длинном видео горелка работает в номинале.Отрабатывается новое расположение щелей продувки дожигателя и расположение крышки тарелки.


    Energomagazine и Melinda нравится это.
  8. арсентий

    арсентий Эксперт форума

    Регистрация:
    25 ноя 2011
    Сообщения:
    1.404
    Симпатии:
    750
    Вот фото дожигателя и внешнего корпуса.Второе фото это основание горелки.На нём видны шланг подвода ОМ и шланг слива в случае перелива.


    Вложения:

    игорь42 и Melinda нравится это.
  9. арсентий

    арсентий Эксперт форума

    Регистрация:
    25 ноя 2011
    Сообщения:
    1.404
    Симпатии:
    750
    Вид на основание горелки ,сразу после остановки.На фото тарелка закрыта крышкой.Смысл крышки отсечение лишнего потока закрученного воздуха,чтоб не переохлаждать тарелку.Крышка лежит вогнутостью к верху.Начальный вариант (выпуклостью вверх) не дал нужного эффекта на номинальной мощности.Получается ,что надо ещё дорабатывать дожигатель.Искать методом проб и неудач расположение отверстий и щелей для подвода воздуха.Теоритически выплывает форма дожигателя в виде песочных часов.Это если судить по форме пламени в горелке.Ещё одна серия опытов с тангенциальным дожигателем ,если не понравится переделаю на лампу Алладина по форме.


    Вложения:

    Последнее редактирование: 6 фев 2019
    игорь42 и Melinda нравится это.
  10. арсентий

    арсентий Эксперт форума

    Регистрация:
    25 ноя 2011
    Сообщения:
    1.404
    Симпатии:
    750

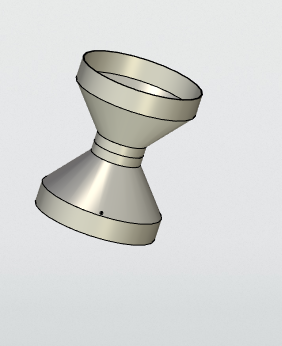

    Вот примерно такая форма дожигателя проосится......может кто ,что прокоментует...???


    Вложения:

  11. Андрий

    Андрий Эксперт форума

    Регистрация:
    27 сен 2017
    Сообщения:
    362
    Симпатии:
    174
    Адрес:
    Узбекистан, Фергана
    И как это будет выглядеть на горелке? Хотябы схему.

  12. арсентий

    арсентий Эксперт форума

    Регистрация:
    25 ноя 2011
    Сообщения:
    1.404
    Симпатии:
    750
    В 188 посту на фото ,замените прямоугольный (цилиндр) дожигатель на этот ....и всего. Но вот расположение отверстий первички и вторички пока в раздумьях.

  13. Андрий

    Андрий Эксперт форума

    Регистрация:
    27 сен 2017
    Сообщения:
    362
    Симпатии:
    174
    Адрес:
    Узбекистан, Фергана
    Арсентий, я думаю, что это не даст реального результата. Принципиально подход не с той стороны. Посмотрите у меня в альбомах.

    Ivanyonok нравится это.
  14. арсентий

    арсентий Эксперт форума

    Регистрация:
    25 ноя 2011
    Сообщения:
    1.404
    Симпатии:
    750
    Что то не нахожу и намёка на такую горелку....!!...там другие конструктивы.

    Ivanyonok нравится это.
  15. Андрий

    Андрий Эксперт форума

    Регистрация:
    27 сен 2017
    Сообщения:
    362
    Симпатии:
    174
    Адрес:
    Узбекистан, Фергана
    Пардон, кладу.

  16. арсентий

    арсентий Эксперт форума

    Регистрация:
    25 ноя 2011
    Сообщения:
    1.404
    Симпатии:
    750
    Что то нет явления Бога народу.....

  17. Андрий

    Андрий Эксперт форума

    Регистрация:
    27 сен 2017
    Сообщения:
    362
    Симпатии:
    174
    Адрес:
    Узбекистан, Фергана
    Все. Можно смотреть.

  18. арсентий

    арсентий Эксперт форума

    Регистрация:
    25 ноя 2011
    Сообщения:
    1.404
    Симпатии:
    750

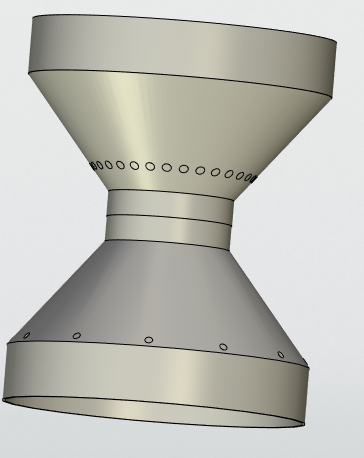

    Пишут 17 ,а видно 13......?! Мога вот так насверлить?


    Вложения:

  19. Андрий

    Андрий Эксперт форума

    Регистрация:
    27 сен 2017
    Сообщения:
    362
    Симпатии:
    174
    Адрес:
    Узбекистан, Фергана
    Сверлить под углом. Большая часть отверстий вниз, на чашу. Над чашей поствить сеточку. Высоту ловить экспериментально. Я на болт ее поставил и щипцами крутил, пока получал соломенное пламя с голубой коронкой в районе сеточки.

  20. Андрий

    Андрий Эксперт форума

    Регистрация:
    27 сен 2017
    Сообщения:
    362
    Симпатии:
    174
    Адрес:
    Узбекистан, Фергана
    Арсентий, у Вас катёл типа ракета?
