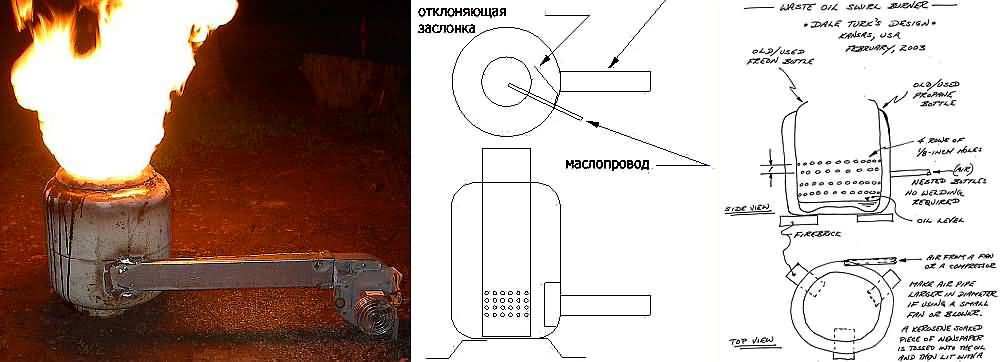

Изготовление горелки на отработанном масле Turk Burner своими руками

Тема в разделе "Горелки на отработанном масле своими руками", создана пользователем Melinda, 7 авг 2013.

  1. игорь42

    игорь42 Специалист

    Регистрация:
    5 окт 2014
    Сообщения:
    127
    Симпатии:
    37
    Адрес:
    Кузбасс
    У меня вся отработка с камазов...дизелей...тоже грязная...но как говорил дыма нет....и что особенно удивляет и на морозе нет ни пара не дыма...из трубы только шум улитки и горения...лишь при попадании воды в масле идет кратковременно пар...

  2. арсентий

    арсентий Эксперт форума

    Регистрация:
    25 ноя 2011
    Сообщения:
    504
    Симпатии:
    135
    Сейчас прошли испытания поджима пламя обратным конусом и диском отделяющим с зазором отверстия первички.Поджим верха стакана осуществляется усечёным конусом,.


    Вложения:

    Melinda нравится это.
  3. арсентий

    арсентий Эксперт форума

    Регистрация:
    25 ноя 2011
    Сообщения:
    504
    Симпатии:
    135
    Вот горелка и насадки которые испытывали.


    Вложения:

    Melinda нравится это.
  4. Ivanyonok

    Ivanyonok Эксперт форума

    Регистрация:
    12 янв 2016
    Сообщения:
    401
    Симпатии:
    246
    Адрес:
    Самара
    Уважаемый sova.
    Спасибо Вам за предоставленную информацию.
    После прочтения Ваших постов, в полной мере есть понимание для постройки наддувной испарительной горелки.
    С удовольствием воспользуюсь Вашими наработками.
    С уважением, Александр.

    Jumok65 и Melinda нравится это.
  5. арсентий

    арсентий Эксперт форума

    Регистрация:
    25 ноя 2011
    Сообщения:
    504
    Симпатии:
    135
    Наконец подобрали параметры по воздуху и горелка выдала полное сжигание без дыма.Зона горения сварена из 102мм нержавеющей трубы высотой 207мм.Поджим поставлен всёж обратным конусом(против классики не получилось). Мощность порядка 18-20квт.Мощность ориентировочная,так как судим по расходу ОМ.

  6. Jumok65

    Jumok65 Участник

    Регистрация:
    7 дек 2018
    Сообщения:
    17
    Симпатии:
    10
    Попробовал ваш второй способ, единственное, нет у меня круглой трубы, пришлось делать из листов и сваривать. Результатом доволен.
    Сделал по второму варианту. Остался доволен.

  7. sova

    sova Специалист

    Регистрация:
    17 авг 2016
    Сообщения:
    128
    Симпатии:
    127
    Поздравляю! Рад, это слышать.
    Не совсем понятно, что подразумевается под классикой, циклонная топка, обычная или низкопрофильная “Турка” или др.
    По моему представлению, циклонная топка – это классика. Простота её – да, но вот топочные процессы протекающие в ней сложные.
    Характер топочных процессов, будет меняться, в зависимости от того как будет: подаваться первичка с топливом (аксиально, тангенциально), вторичный воздух; различные пережимы, вставки и т.д.
    Т.к. циклонная топка наиболее изучена, для ознакомления, вот страничка из учебника - Характер протекания топочного процесса в циклонной камере:
    И еще выдержка из учебника:
    Аэродинамическая картина потока в циклонной камере отличается сложностью.
    Аэродинамика складывается из относительного перемещения нескольких вихрей:
    1 - основной вихрь, примыкающий к стенкам камеры и движущийся от средней плоскости шлиц к обоим торцам;
    2 - кольцевой обратный ток, примыкающий к основному вихрю и движущейся от выходного к входному торцу;
    3 - выходной вихрь, примыкающий к кольцевому обратному току, перемещается от входного к выходному торцу;
    4 - осевой обратный ток, поступающий в камеру вследствие образования в приосевой области разрежения. Этот ток состоит из горячих газов и способствует воспламенению свежих порций топлива.


    Melinda нравится это.
  8. sova

    sova Специалист

    Регистрация:
    17 авг 2016
    Сообщения:
    128
    Симпатии:
    127
    Замечательно.
    Не возбраняется применять и различные вставки, чтобы лучше интенсифицировать процесс горения, что особенно будет заметно, на максимальных подачах топлива.

  9. Jumok65

    Jumok65 Участник

    Регистрация:
    7 дек 2018
    Сообщения:
    17
    Симпатии:
    10
    Выглядит так


    Вложения:

    Melinda и Ivanyonok нравится это.
  10. Jumok65

    Jumok65 Участник

    Регистрация:
    7 дек 2018
    Сообщения:
    17
    Симпатии:
    10
    Процесс изготовления


    Вложения:

    Ivanyonok и игорь42 нравится это.
  11. sova

    sova Специалист

    Регистрация:
    17 авг 2016
    Сообщения:
    128
    Симпатии:
    127
    Jumok65, спасибо вам, вы так навеяли прошлым, мне приятно.
    Были и у меня такие модели горелки, но подвод воздуха я делал в угол и др. доп., а не в “лоб”, меньше потери.
    Это в прошлом, но тем не менее, люди до сих пор такие квадраты делают на продажу.

    Melinda, Ivanyonok и игорь42 нравится это.
  12. игорь42

    игорь42 Специалист

    Регистрация:
    5 окт 2014
    Сообщения:
    127
    Симпатии:
    37
    Адрес:
    Кузбасс
    Давайте все вместе сделаем пульт для такой горелки...С автоматикой и безопасностью...У меня просто пульт управления...ручной....с одной защитой от выкл...электричества...Или если не не соответствует теме...создадим тему по автоматике именно для этой горелке...

    Melinda нравится это.
  13. Ivanyonok

    Ivanyonok Эксперт форума

    Регистрация:
    12 янв 2016
    Сообщения:
    401
    Симпатии:
    246
    Адрес:
    Самара
    Здесь решить бы проблемму с переливом. Есть какие мысли?
    По датчику воздуха, однотипно с электрикой Печей.
    По остыванию печи, от недостатка масла в ёмкости - датчик температуры, например ксд нр, на отключение ПУ. Также реле времени было бы не плохо, например: сработало реле на отключение маслонасоса (реле кнопки старт, оно же stop), по какой либо причине, либо уходя из помещения Вы выключаете маслонасос и срабатывает реле времени, которое подаёт определённый интервал времени напряжение на вентилятор наддува горелки, даже возможно подключить напрямую, минуя ШИМ, дабы произвести продувку и остужение печи. Мой выбор интервала - 30...40 минут.
    Можете всё подключить на реле замыкания-размыкание реле кнопок Start-stop (кроме одного из дублирующих датчиков t-ры выключения ПУ) , если датчики с герконами нз, а если нр, то городить доп реле.

    Последнее редактирование: 14 дек 2018
    игорь42 нравится это.
  14. арсентий

    арсентий Эксперт форума

    Регистрация:
    25 ноя 2011
    Сообщения:
    504
    Симпатии:
    135
    Вот фото самых напряженных по температуре узлов.На фото 001 явно видно откуда по высоте испарителя начинается температура.Видно ,что стенки самой чаши холодные (белый фломастер не выгорел).А вот конус и диск на дне погорели сильно.


    Вложения:

    Melinda нравится это.
  15. арсентий

    арсентий Эксперт форума

    Регистрация:
    25 ноя 2011
    Сообщения:
    504
    Симпатии:
    135
    Вот ссылка

    на видео испытаний на температурную прочность горелки .Высота надставыша дожигателя над горелкой 36см.Пламя не выходит даже из открытой гильзы,а идёт вниз и уходит в трубу.Дожиг по избытку топлива происходит благодаря встречному потоку воздуха благодаря тяге в дымовой трубе.Приэтом гильза(чугун стенка 16) греется по наруже до 430 градусов.Подача осуществляется насосом.

    Melinda нравится это.
  16. арсентий

    арсентий Эксперт форума

    Регистрация:
    25 ноя 2011
    Сообщения:
    504
    Симпатии:
    135
    И вот ещё

    одно видео с коротким надставышем горелки при расходе 1,8-2,0 литра в час.

    Melinda нравится это.
  17. арсентий

    арсентий Эксперт форума

    Регистрация:
    25 ноя 2011
    Сообщения:
    504
    Симпатии:
    135
    Уважаемый SOVA ,у Вас ошибочка на нижней картинке вкралась в рисунок.....нет там первичного воздуха.Да и схема протекания мягко говоря несколько иная.А если привязывать к Вашим горелкам ,то просто не соответствует.

    Melinda нравится это.
  18. sova

    sova Специалист

    Регистрация:
    17 авг 2016
    Сообщения:
    128
    Симпатии:
    127
    арсентий, спасибо вам за Ваши исследования и видео.

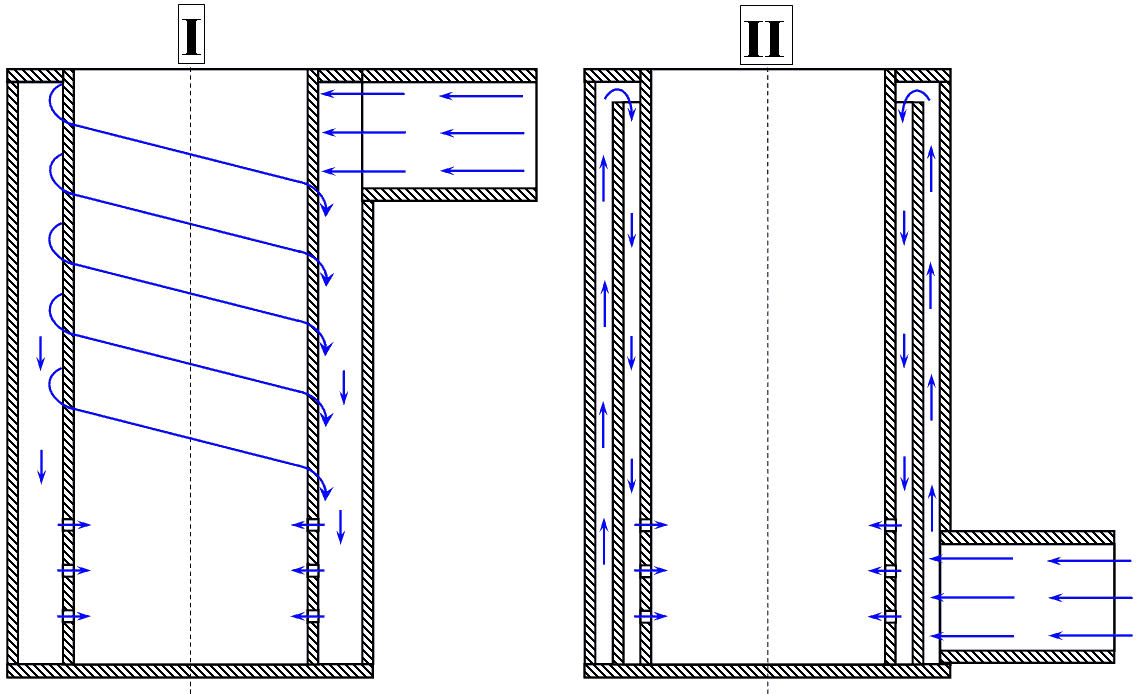

    Уважаемый арсентий, рисунки и выдержки текста, взяты из учебников по циклонным топкам.
    Подвод первички осуществляется:
    - на первом рисунке – тангенциально, плюс топливо;
    - на втором рисунке – аксиальное с закручиванием потока (5), плюс топливо.
    Данный тип горелки, в экспериментальных целях, я делал по образу и подобию, горизонтальной циклонной предтопки, только в сильно уменьшенном виде, а подогрев подводимого воздуха, осуществляется через двойную теплообменную камеру. Подвод первички с топливом, в ней происходит, через коаксиальную трубу, тангенциально. Такую горелку ЦТ, можно эксплуатировать и горизонтально, установив её воздуховодом и подачей топлива вверх.
    Повторюсь, что данные картинки из учебников, выложил только в ознакомительных целях, дабы показать, что в относительно простой конструкции ЦТ, происходят сложные топочные процессы.
    Естественно, в обсуждаемых здесь типах горелок, происходят совершенно другие топочные процессы, и меня сильно импонируют люди которые с экспериментальной жилкой, подходят к изготовлению горелок (и не только) по их усовершенствованию разными методами и способами. Таким способом, люди начинают понимать и представлять происходящие процессы, но без основ, “и ни туды и ни сюды”.

    игорь42 и Melinda нравится это.
  19. Jumok65

    Jumok65 Участник

    Регистрация:
    7 дек 2018
    Сообщения:
    17
    Симпатии:
    10
    У меня это видео не доступно, дайте ссылку ещё раз, очень хочется посмотреть.

  20. арсентий

    арсентий Эксперт форума

    Регистрация:
    25 ноя 2011
    Сообщения:
    504
    Симпатии:
    135
    Видео грузил одно моментно и формат одинаковый у них.Если не открывается здесь,то надо просто посмотреть прямо на Ютубе.
