Калорифер на отработанном масле своими руками

Тема в разделе "Воздухонагреватели на отработанном масле своими руками", создана пользователем nail02, 20 авг 2015.

  1. gvvision

    gvvision Постоянный участник

    Регистрация:
    1 дек 2013
    Сообщения:
    34
    Симпатии:
    9
    Вентилятор продува калорифера расположил сверху ради экономии места. Мощность двигателя 380 ватт. производительность неизвестна. Дует вполне прилично, для гаража само то.


    Вложения:

    Ivanyonok, britmila и эд1975 нравится это.
  2. gvvision

    gvvision Постоянный участник

    Регистрация:
    1 дек 2013
    Сообщения:
    34
    Симпатии:
    9

    Напоследок небольшое видео работы калорифера.
    На канале ещё есть несколько видео по теме.

    Последнее редактирование модератором: 7 июн 2018
    Ivanyonok и britmila нравится это.
  3. bazele

    bazele Эксперт форума

    Регистрация:
    5 июл 2011
    Сообщения:
    627
    Симпатии:
    215
    Адрес:
    г.Минск
    Все хорошо, вот только низ корпуса очень быстро прогорит, надо поднимать горение как можно выше, а для этого требуется правильная настройка дож.

    Последнее редактирование модератором: 7 июн 2018
    Ivanyonok и britmila нравится это.
  4. Остап Ибрагимович

    Остап Ибрагимович Постоянный участник

    Регистрация:
    5 ноя 2017
    Сообщения:
    47
    Симпатии:
    16
    Заготовку деталей для своего Лего-набора завершил на 60%.
    Весь калорифер планируется сделать "модульным". Как ни странно, все размеры и конструкция, с самого начала, подгонялись под вентилятор(!!!). Он остался невостребованным от предыдущего проекта...
    Обратил внимание, что у коллеги "gvvision", вентилятор, на мой взгляд, подгонялся уже под готовый проект, так сказать "пост-фактум"...
    Были заготовлены почти все детали на, непосредственно сам "котел". Все детали размечались и резались на большом лазерном аппарате.
    Что-то уже предварительно собрано на прихватках, так как вокруг надо собирать остальную конструкцию. Так как я не сварщик,поэтому доверю сварку профессионалам...Сегодня сделал много фото, но выложу немного... Частями...


    Вложения:

    britmila нравится это.
  5. Остап Ибрагимович

    Остап Ибрагимович Постоянный участник

    Регистрация:
    5 ноя 2017
    Сообщения:
    47
    Симпатии:
    16
    Вчера получил посылку с деталями для чаши. Это два кольца из нержи(фото пока нет) диам. 190х180х39. Будут ставиться оба в итоге получу высоту стенки 77-78 мм. Предполагаю поставить на дно чаши круг из заготовок на топку-там толщина 6 мм. По итогу получаю 83 мм высоту чаши. Под дно чаши предполагается приварить пруток/квадрат 12х12. Он одновременно будет выполнять несколько задач.
    Это-1). Центровка чаши под трубой. 2). Приподнимет чашу от пола топки и приблизит к верхней части топки(там расстояние по моим подсчетам будет 1 мм., внутренняя высота топки 96 мм). Это, в свою очередь, будет препятствовать прогоранию днища топки и не будет расходоваться энергия на прогрев корпуса топки. 3). Будет выполнять функцию ручки самой чаши...
    Из-за того, что чаша должна практически входить в трубу без больших зазоров, то не будет уходить тепло в холостую в топку и сгорание паров масла будет происходить там, где и должно, т.е. в трубе...
    Кстати, на топку ставится переходная втулка(на фото с цифрами 169) из толстостенной трубы 219-вн. диаметр там 189, так что все с размерами вроде относительно хорошо...Дальше будет идти обычная труба 219 со стенкой 6 мм, которая будет просто одеваться на эту переходную втулку...В этой втулке можно прекрасно выставить по высоте разделительный диск, что тоже весьма приятно...


    Вложения:

  6. Остап Ибрагимович

    Остап Ибрагимович Постоянный участник

    Регистрация:
    5 ноя 2017
    Сообщения:
    47
    Симпатии:
    16
    Подниму немного тему.
    Как уже упоминал, хотелось сделать калорифер эстетически красиво в техническом плане и поэтому многие детали обрабатывались с помощью лазерной резки. Все меня устраивало, но при очередной обработке детали получился некий "косяк" со стороны исполнителя... То ли факир был пьян, то ли не в тот чертеж смотрел человек, который создает задание на компе для станка, но результат-фокус не удался... Получилось смещение трех отверстий от нужных мне размеров в 5 мм. Отверстия сделаны с нужным диаметром, но смещены для меня страшно критически в сторону...Вспомнился сразу Райкин с пошивом костюма в ателье...
    Пришлось исходить уже из того,что имеем... Но вроде бы все получается. Вчера начал предварительную сборку-выставил и прихватил сваркой корпус нижней части-все вроде идет по плану-и камера сгорания(топка)отлично встраивается в корпус и на нее уже остальные детали хорошо устанавливаются... Осталось разметить и порезать дополнительный крепеж для стенок корпуса и затем также его прихватить к стенкам и лишь после этого отвезти корпус к сварному.
    Работа не останавливается-готовится крышка/дверца для топки, готовятся другие детали к системе подачи основного воздуха к дожигателю, также к первичке и система подачи масла...
    Фото сделал много, но они в тел.-для меня есть некоторая сложность в размещении фото...Чуть позже все выложу.
    И еще, обратил внимание, что деталей используется весьма много-решил делать подсчет кол-ва используемых деталей. По факту изготовления обнародую свои подсчеты. Мысль о подсчете возникла на фоне того,что кто-то, в разговоре заикнулся, что стоимость на подобные агрегаты в продаже ну ОЧЕНЬ завышена... С точки зрения моего собеседника, подобный агрегат не может стоит более 10000 р...

    Melinda нравится это.
  7. gvvision

    gvvision Постоянный участник

    Регистрация:
    1 дек 2013
    Сообщения:
    34
    Симпатии:
    9
    Вопрос bazele. Что Вы имели в виду когда говорили что низ прогорит? Если имелось в виду труба 159 мм. из которой топка сделана и которая разогревается до красна. То наверно можно придушить огонь убавив подачу масла чтобы не перегревать топку. Это было пробное выведение калорифера на максимальный режим. А вообще как сказа Уильям наш Шекспир в 11 сонете, ничто не вечно под луной.

  8. bazele

    bazele Эксперт форума

    Регистрация:
    5 июл 2011
    Сообщения:
    627
    Симпатии:
    215
    Адрес:
    г.Минск
    Корпус печи не должен нагреваться выше 600, 700гр. при нагреве выше 800гр начинается сильнейшее окисление металла, в конце отопительного сезона вы в этом убедитесь сами, когда корпус будет осыпаться кусками окалины, это я уже проходил, знаю, чтобы избежать этого, необходимо настраивать дож. таким образом, чтобы горение распространялось по всему корпусу, а не сосредотачивать его в одном месте, внизу печи.
    Впрочем решать вам, если вам не трудно каждый сезон менять корпус, то и флаг вам в руки.
    Моя печь из 159мм трубы со стенкой всего 4мм уже прослужила 7лет и термокраска в 600гр на ней не прогорает.

  9. gvvision

    gvvision Постоянный участник

    Регистрация:
    1 дек 2013
    Сообщения:
    34
    Симпатии:
    9
    Перегревать печь никто и не собирается, будет у меня пирометр тогда можно будет вести предметный разговор. А субъективно оценивать температуру печи по свечению мне кажется не корректно.
    Вы что конкретно предлагаете? Насверлить в верхней части дожигателя дополнительные отверстия, а в нижней части часть отверстий заглушить тем самым перераспределить объем воздуха в топке?

  10. bazele

    bazele Эксперт форума

    Регистрация:
    5 июл 2011
    Сообщения:
    627
    Симпатии:
    215
    Адрес:
    г.Минск
    Где то на форуме есть таблица температуры по цвету нагрева, да же пирометр не нужен и к гадалке не ходи, судя по этой таблице у вас корпус раскалился почти под 1000гр.
    Вот именно, перераспределить объем воздуха в топке, либо использовать вставку из тонкой нержи, раположив ее с зазором в 5мм от корпуса, вставка расходный материал, но легче раз, два раза в сезон ее поменять, чем весь корпус

    Ivanyonok и Energomagazine нравится это.
  11. gvvision

    gvvision Постоянный участник

    Регистрация:
    1 дек 2013
    Сообщения:
    34
    Симпатии:
    9
    А вот и конструктив. Большое спасибо за совет. Паралельно буду решать вопрос перераспределения объема.

  12. bazele

    bazele Эксперт форума

    Регистрация:
    5 июл 2011
    Сообщения:
    627
    Симпатии:
    215
    Адрес:
    г.Минск
    Можете посмотреть мои альбомы, а если подпишитесь ко мне, то увидите мой первый дожигатель, для всех остальных он закрыт.

  13. gvvision

    gvvision Постоянный участник

    Регистрация:
    1 дек 2013
    Сообщения:
    34
    Симпатии:
    9
    Посмотрел, всё гениальное просто. Завихрители однако тоже хочу сделать.

  14. bazele

    bazele Эксперт форума

    Регистрация:
    5 июл 2011
    Сообщения:
    627
    Симпатии:
    215
    Адрес:
    г.Минск
    Это мой первый дож., в дальнейшем он претерпел некоторые изменения, сделан из нержи, уменьшен диаметр отверстий, добавлено пару рядов отверстий и вставка поднята до предпоследнего ряда, остальное осталось без изменений. Надо смотреть дож. с шестью отверстиями в ряду, дож. с 12отв в 159мм трубе оказался слишком мощьным, поэтому он ушел на печку 220мм трубы, где славно и трудится уже второй сезон.

  15. Остап Ибрагимович

    Остап Ибрагимович Постоянный участник

    Регистрация:
    5 ноя 2017
    Сообщения:
    47
    Симпатии:
    16
    Потихоньку двигаемся в постройке своего агрегата, вот только жара мешает...
    Просматриваю много различных роликов по нашей тематике-обратил внимание на постройку калорифера таким же "рукожопом" из-за пределов СНГ...
    Было интересно посмотреть на "их" подход к делу...
    Позабавило, что некий персонаж "Yrii.61 Teplov" и там наследил в комментах...

    Ivanyonok, slavhikk и san нравится это.
  16. Ivanyonok

    Ivanyonok Эксперт

    Регистрация:
    12 янв 2016
    Сообщения:
    319
    Симпатии:
    102
    Адрес:
    Самара

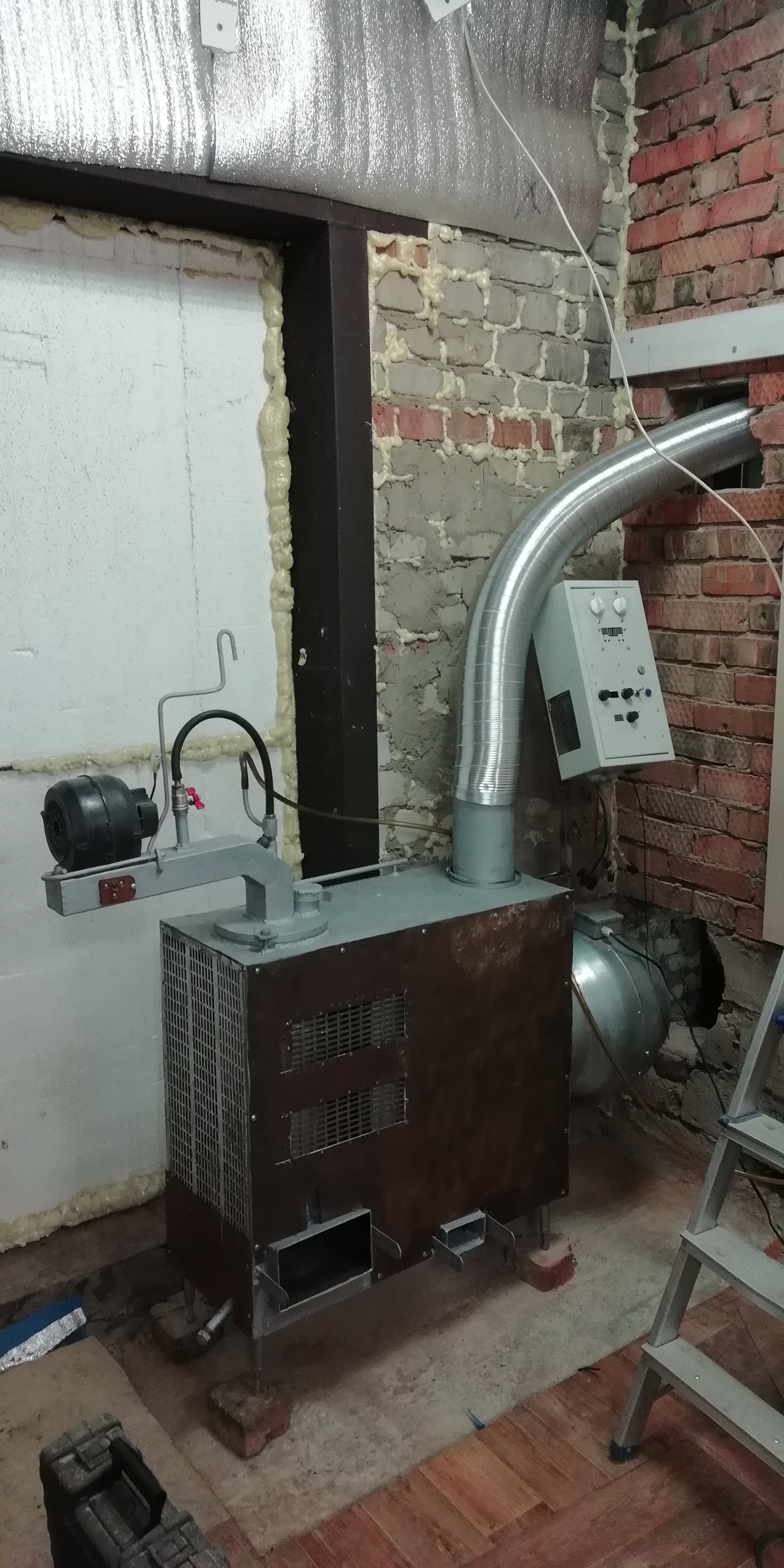

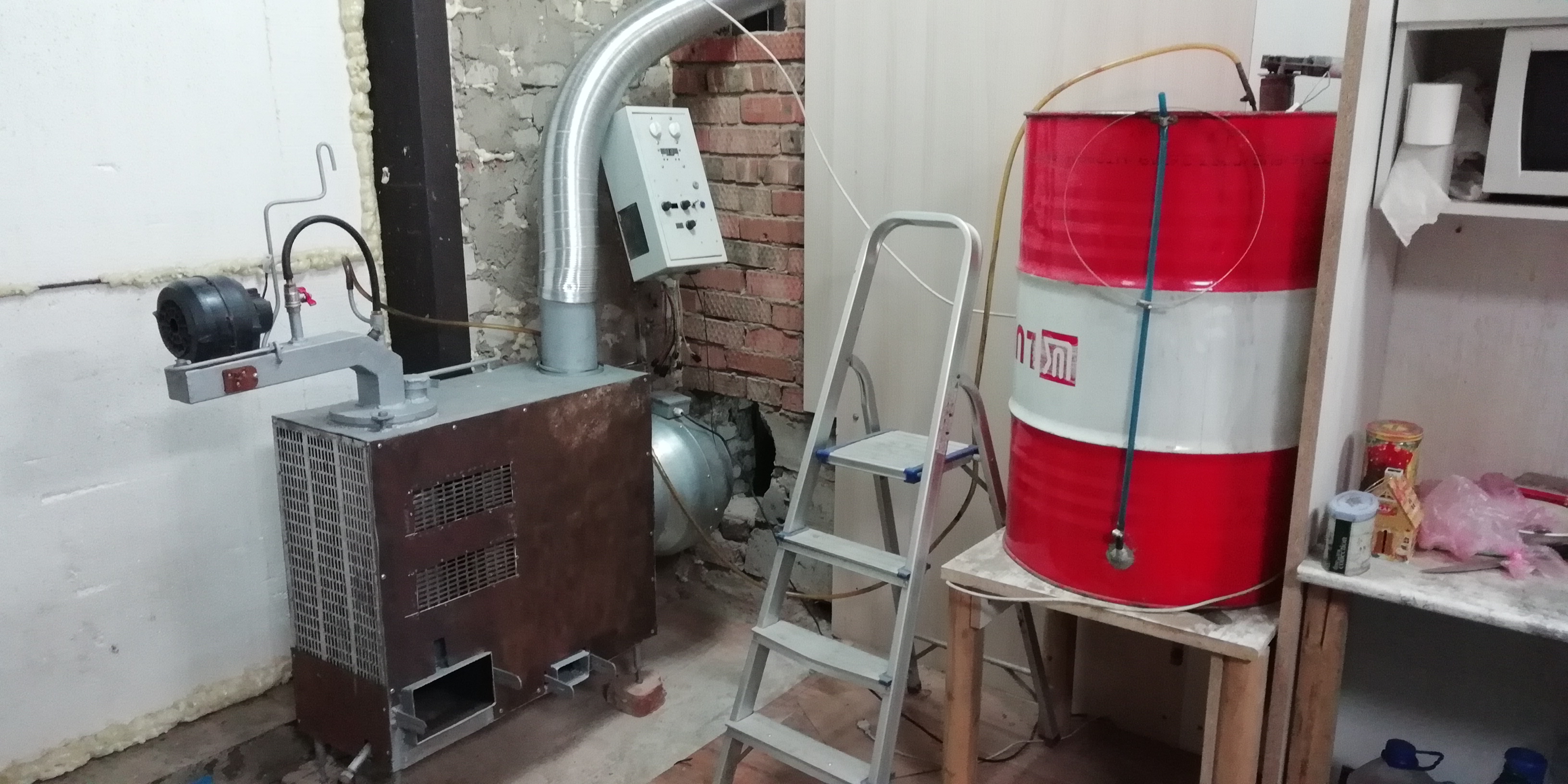

    В процессе изготовления мой полуфабрикат. Не хватает катастрофически времени, на доделку и запуск калорифера. IMG_20181020_204320.jpg IMG_20181020_204028.jpg

    Energomagazine нравится это.
  17. Остап Ибрагимович

    Остап Ибрагимович Постоянный участник

    Регистрация:
    5 ноя 2017
    Сообщения:
    47
    Симпатии:
    16
    Мне кажется, что сейчас у всех проблема с нехваткой времени для "своего детища"...
    Посмотрел Ваши фото и почему-то на ум пришел ролик "Танец ломающий мозг"...
    Мозг мне сломали 2 зольника/топки и гофра. какой функционал она несет? Или же там внутри такой сложный лабиринт воздушных потоков, что через гофру часть горячего воздуха подается в соседнее помещение?

  18. Ivanyonok

    Ivanyonok Эксперт

    Регистрация:
    12 янв 2016
    Сообщения:
    319
    Симпатии:
    102
    Адрес:
    Самара
    Гофра - подключение к дымоходу.
    Маленький лючок - технологический лючок обслуживания теплообменника из трёх дипломатов.

  19. Scorp1986

    Scorp1986 Новичок

    Регистрация:
    10 сен 2018
    Сообщения:
    9
    Симпатии:
    1
    В какую сторону вращается маслонасос,по часовой,если смотреть сверху? (По часовой?)

  20. sova

    sova Специалист

    Регистрация:
    17 авг 2016
    Сообщения:
    90
    Симпатии:
    83
    Scorp1986, как правило, на маслонасосе для скутера, должна быть стрелка, указывающая направление вращения. Если смотреть сверху, то вращение против часовой стрелки.

    Melinda нравится это.
