    Re: Гаражный калорифер на отработке второй версии.

    Автор ограничил доступ к видео.

  2. aassaa

    aassaa Постоянный участник

    Регистрация:
    23 ноя 2014
    Сообщения:
    28
    Симпатии:
    1
    Re: Гаражный калорифер на отработке второй версии.


    Последнее редактирование модератором: 7 июн 2018
  3. Andy52280

    Andy52280 Участник

    Регистрация:
    4 сен 2015
    Сообщения:
    19
    Симпатии:
    4
    Re: Гаражный калорифер на отработке второй версии.

    Судя по термометрам на входе и выходе теплообменника - у него плохо с КПД. 150 градусов вылетают в трубу. Желательно отнимать побольше тепла и выбрасывать ниже 100.

  4. aassaa

    aassaa Постоянный участник

    Регистрация:
    23 ноя 2014
    Сообщения:
    28
    Симпатии:
    1
    Re: Гаражный калорифер на отработке второй версии.

    Andy52280
    желательно желательно
    тут (по заверению автора) на выхлопе 70 градусов
    [​IMG]
    Вот я и пытаюсь разобраться
    Но справедливости ради надо сказать что у него и на входе темпер поменьше чем у меня


    Вложения:

    • pgTu2z2w.jpg
      Размер файла:
      242,5 КБ
      Просмотров:
      706
  5. Andy52280

    Andy52280 Участник

    Регистрация:
    4 сен 2015
    Сообщения:
    19
    Симпатии:
    4
    Re: Гаражный калорифер на отработке второй версии.

    Ну так в этом случае поток продува идет перпендикулярно трубам, а в вашей конструкции, в основном, параллельно - если осталась та система, что на фотке раскрытого теплообменника.
    Опять же, нет воздушного отбора тепла с верхнего блина печки. Т.е. оттуда полезной оказывается только лучистая энергия. А в фотке из предыдущего сообщения и раскаленная часть тоже обдувается.

  6. сергей моляр

    сергей моляр Новичок

    Регистрация:
    31 мар 2016
    Сообщения:
    3
    Симпатии:
    0
    Re: Гаражный калорифер на отработке второй версии.

    Хотелось бы повторить данный калорифер,кто нибудь повторил на 100% ???,если да то как,заранее спасибо
    .

  7. Andy52280

    Andy52280 Участник

    Регистрация:
    4 сен 2015
    Сообщения:
    19
    Симпатии:
    4
    Re: Гаражный калорифер на отработке второй версии.

    А в чем проблема повторить-то?

  8. сергей моляр

    сергей моляр Новичок

    Регистрация:
    31 мар 2016
    Сообщения:
    3
    Симпатии:
    0
    Re: Гаражный калорифер на отработке второй версии.

    Да проблем нет,сомнения какие то,возможно не недопонимаю чего то.Судя из выше изложенного и прочитанного решил изготовить следующие . Листы теплообменника 300на 300 -1.5мм плюс приваренные короба по 100 и того 500 .Камера сгорания квадрат 140 на 140 стенка 3мм -550мм,дожигатель 40 водопроводная ,выход 80.Ну как то так ?!,остальное как у автора.Если в чем не прав буду рад за пояснения и поправку.

  9. Andy52280

    Andy52280 Участник

    Регистрация:
    4 сен 2015
    Сообщения:
    19
    Симпатии:
    4
    Re: Гаражный калорифер на отработке второй версии.

    Вполне себе нормальные размеры. Все получится.

  10. сергей моляр

    сергей моляр Новичок

    Регистрация:
    31 мар 2016
    Сообщения:
    3
    Симпатии:
    0
    Re: Гаражный калорифер на отработке второй версии.

    Спасибо за ответ.сегодня закупаю материалы и в путь!

  11. Ilja

    Ilja Эксперт форума

    Регистрация:
    16 фев 2013
    Сообщения:
    302
    Симпатии:
    144
    Re: Гаражный калорифер на отработке второй версии.

    С размерами 140 на 140 камеру сгорания лучше сделать из нержавейки, из чёрного металла нужно увеличить как минимум до 180х180. Не прогорит так быстро.
    Выход 80..... Если это о дымоходе, то тоже увеличить до 120 мм

  12. Ivanyonok

    Ivanyonok Эксперт форума

    Регистрация:
    12 янв 2016
    Сообщения:
    676
    Симпатии:
    780
    Адрес:
    Самара
    Re: Гаражный калорифер на отработке второй версии.

    Здравствуйте ув. форумчане.
    Решил, к новому сезону изготовить калорифер. Прошу помощи в подсказке ошибок по схеме, которую хочу реализовать. Правильна ли мысль подогреть нижнюю часть печи (где лючок) выхлопными газами?
    Труба печи Д200мм, с толщиной стенки 7мм. Дымоход будет Д133мм высотой 7 метров.
    В теплообменнике все проходные сечения будут по площади раза в полтора-два больше площади сечения дымохода. Планирую три дипломата. На теплообменник закуплен листовой металл, толщиной 3 мм. Вес печи получится под 90-100 кг, предположительно.
    Жду Вашей помощи.
    Заранее благодарен.
    С уважением Александр.


    Вложения:

  13. britmila

    britmila Эксперт форума

    Регистрация:
    24 янв 2013
    Сообщения:
    888
    Симпатии:
    661
    Адрес:
    СССР
    Re: Гаражный калорифер на отработке второй версии.

    Ув.Ivanyonok..

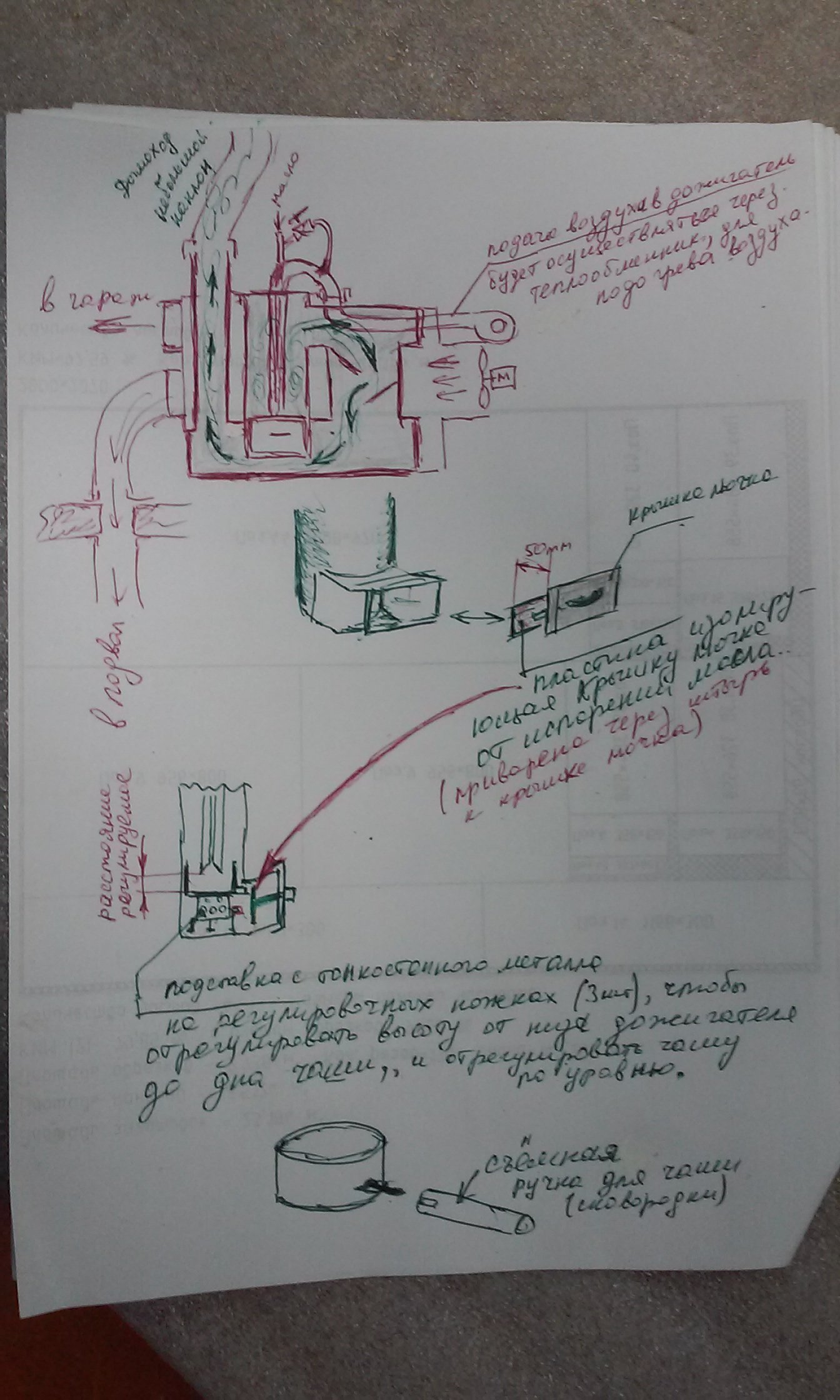

    1-- отходящие газы будут до 300 гр . = так получаем что они наоборот будут охлаждать . 2-- камеру лучше нагревать тем самым пламенем что горит - направив его на пиролизную камеру . 3--- лучше сделать дополнительную камеру - куда будет помещена пиролизная камера .. 4-- доп камера это экран из нержавейки 3 мм + дно толщиной 5 мм ( что бы не уходила температура в дно корпуса котла ) и сверху экрана тоже делаем отбойник но с таким отверстием что бы свободно можно было вынуть камеру через верх .. 5 --- экран должен стоять внутри котла с зазором от стенок котла не менее 10 мм . 6-- и нам нужна температура 800 гр тогда чистка котла будет минимальной .. 7--- или просто сесть подумать как поднять температуру в камере 800 гр :declare: да и желательно отказаться от первичного воздуха он тоже сильно охлаждает камеру :bad:при температуре 800 гр отработка будет хорошо испарятся ..:thank_you2::thank_you2:[​IMG]


    Вложения:

    Ivanyonok и Prohozii нравится это.
  14. Ivanyonok

    Ivanyonok Эксперт форума

    Регистрация:
    12 янв 2016
    Сообщения:
    676
    Симпатии:
    780
    Адрес:
    Самара
    Re: Гаражный калорифер на отработке второй версии.

    Ув. Britmila, спасибо Вам за ответ.
    У меня практического опыта по печам нет (всего одну простенькую печь сварил). Хотелось бы, услышать Ваше мнение: "А если использовать дожигатель по схеме, выложенной форумчаниным Mika 115? Возможно ли, вместо вкладки в печь из нержавейки, использовать чашу из нержавейки, съёмную? Как организовать подачу топлива в чашу - возможно боковая подача? Даст ли смысл - утепление нижней части печи и лючка базальтовой ватой?


    Вложения:

  15. britmila

    britmila Эксперт форума

    Регистрация:
    24 янв 2013
    Сообщения:
    888
    Симпатии:
    661
    Адрес:
    СССР
    Re: Гаражный калорифер на отработке второй версии.

    Ув .Ivanyonok . Вы делаете котёл :scratch_one-s_head: но если подумать вам нужна номинальная мощность литр в час . В котле нужно разделить зоны где горит и где сгоревшие газы отдают тепло ( теплообменнику ) . Далее если брать котёл Ув.Mika 115 то расход там думаю по более 2 литров ( лучше почитать посты там где то говорится ) - в связи с этим нужно , :yes3: даже придётся ставить теплоаккумулятор как у него или ( систему на 400 литров ). да с завихрителями не пробовал :blush2:. и главное если котёл у Вас будет работать сутками отапливая помещения - то лучше двигаться к температуре 800 гр тогда в пиролизной камере будет песочек и повышается КПД сгорания масла . если Вы приходите в гараж изредка то для быстрого прогрева нужна печь с обдувом - а это лучше обратится к Ув .bazele . и тогда Вам будет не напряжно почистить печь после работы . и если котёл то нужно утеплить нижнюю часть котла - далее делаем экран с дном и верхним отбойником и в него уже устанавливаем пиролизную камеру ( да бы на малом режиме нужна большая температура ) .:declare: У меня в котле отверстия в дожигателе просверлены на расстоянии 100 мм .[​IMG] [​IMG] подача масла верхняя и падает с высоты 250 мм внутри дожигателя тогда не забивается трубка подачи масла пока себе не сделал ( экран не доделал )


    Последнее редактирование модератором: 7 июн 2018
    Ivanyonok нравится это.
  16. Ivanyonok

    Ivanyonok Эксперт форума

    Регистрация:
    12 янв 2016
    Сообщения:
    676
    Симпатии:
    780
    Адрес:
    Самара
    Re: Гаражный калорифер на отработке второй версии.

    Спасибо Вам, за консультацию.

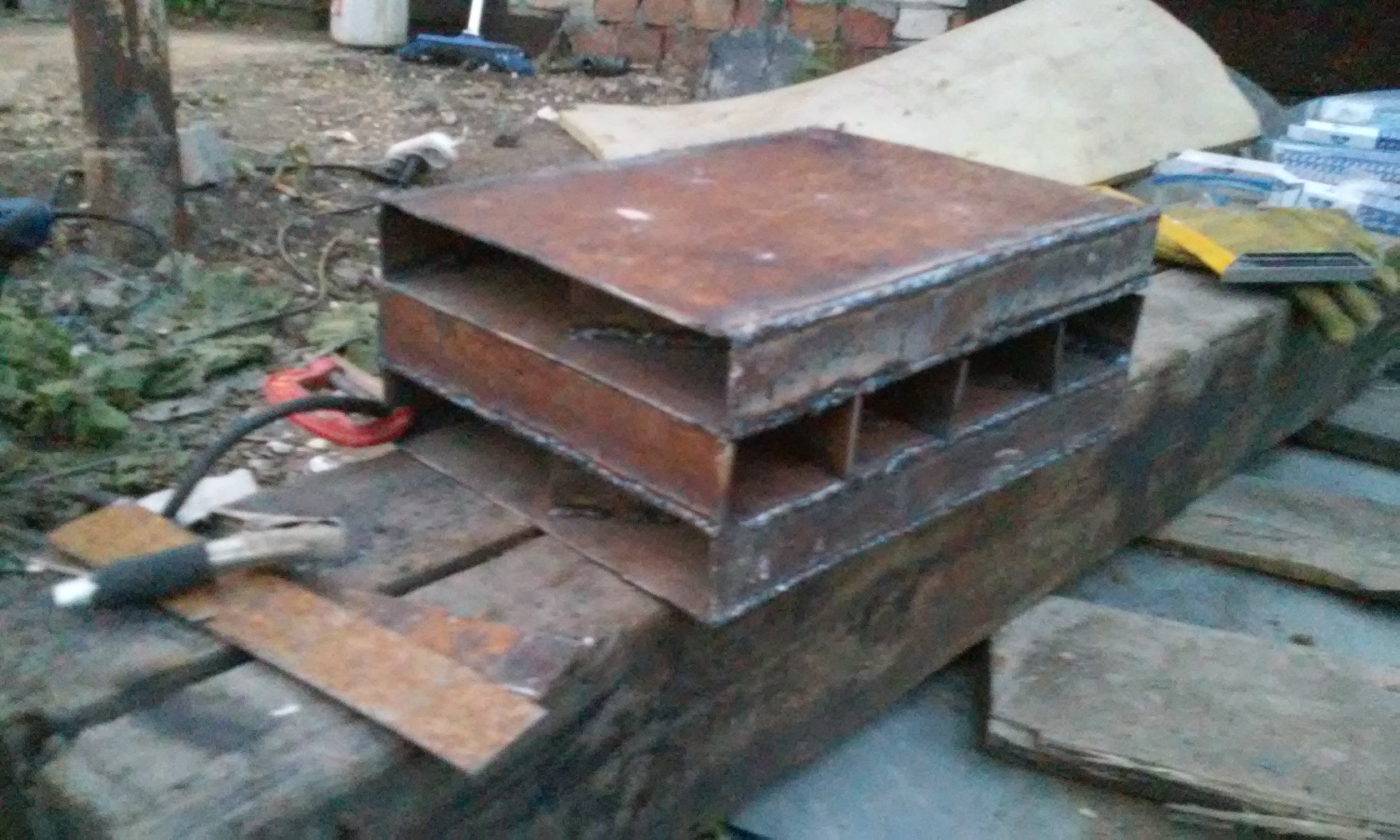

    В голове пока каша, что как лучше сделать. Начал делать теплообменник из трёх дипломатов. Мощность калорифера, действительно, хотелось бы, получит 20-25 кВт, так как небходимо отопить гараж 70 куб.метров, подвал 50 куб.метров, а также соседний гараж 85 кубических метров, если получится его прихватизировать в этом году.

    Prohozii нравится это.
  17. Ivanyonok

    Ivanyonok Эксперт форума

    Регистрация:
    12 янв 2016
    Сообщения:
    676
    Симпатии:
    780
    Адрес:
    Самара
    Re: Гаражный калорифер на отработке второй версии.

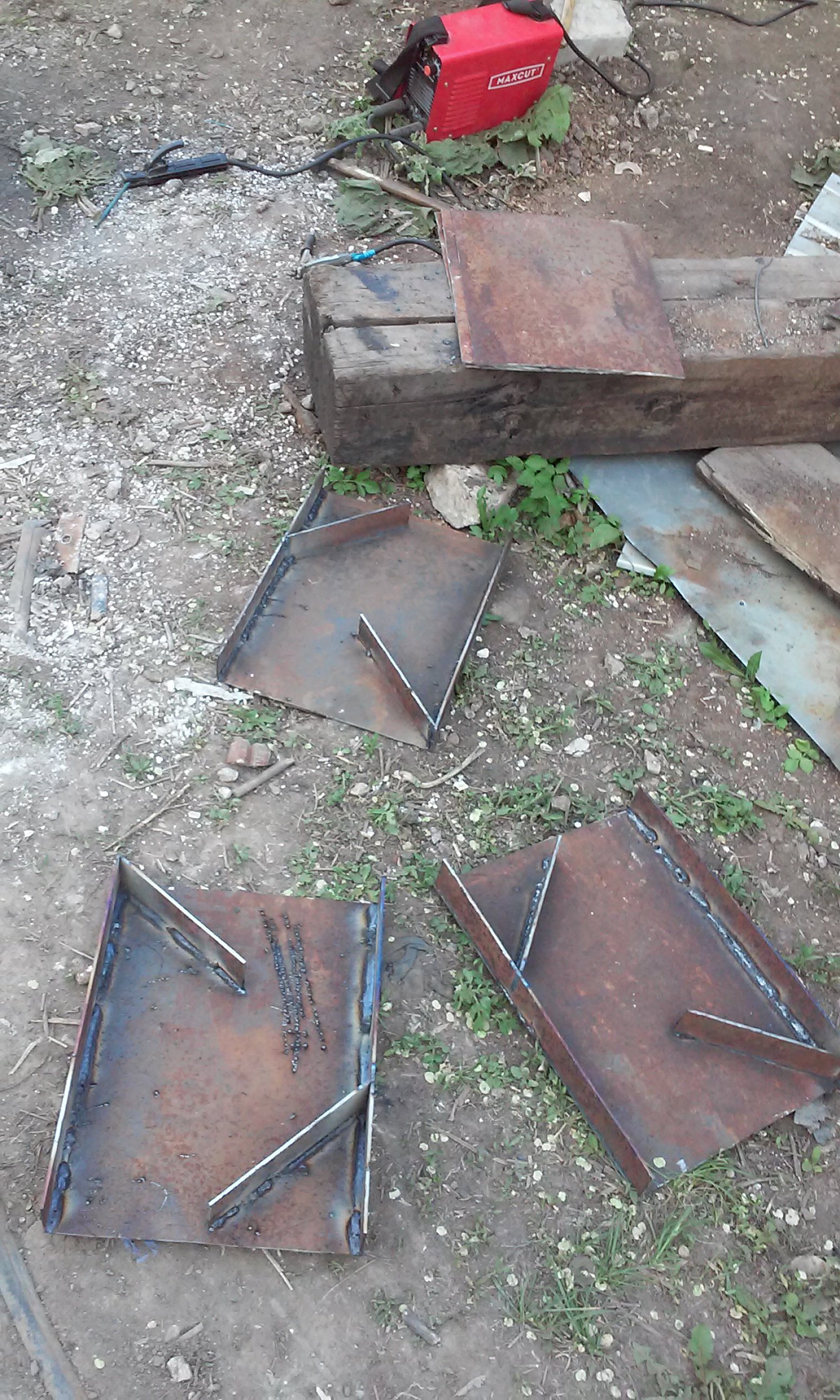

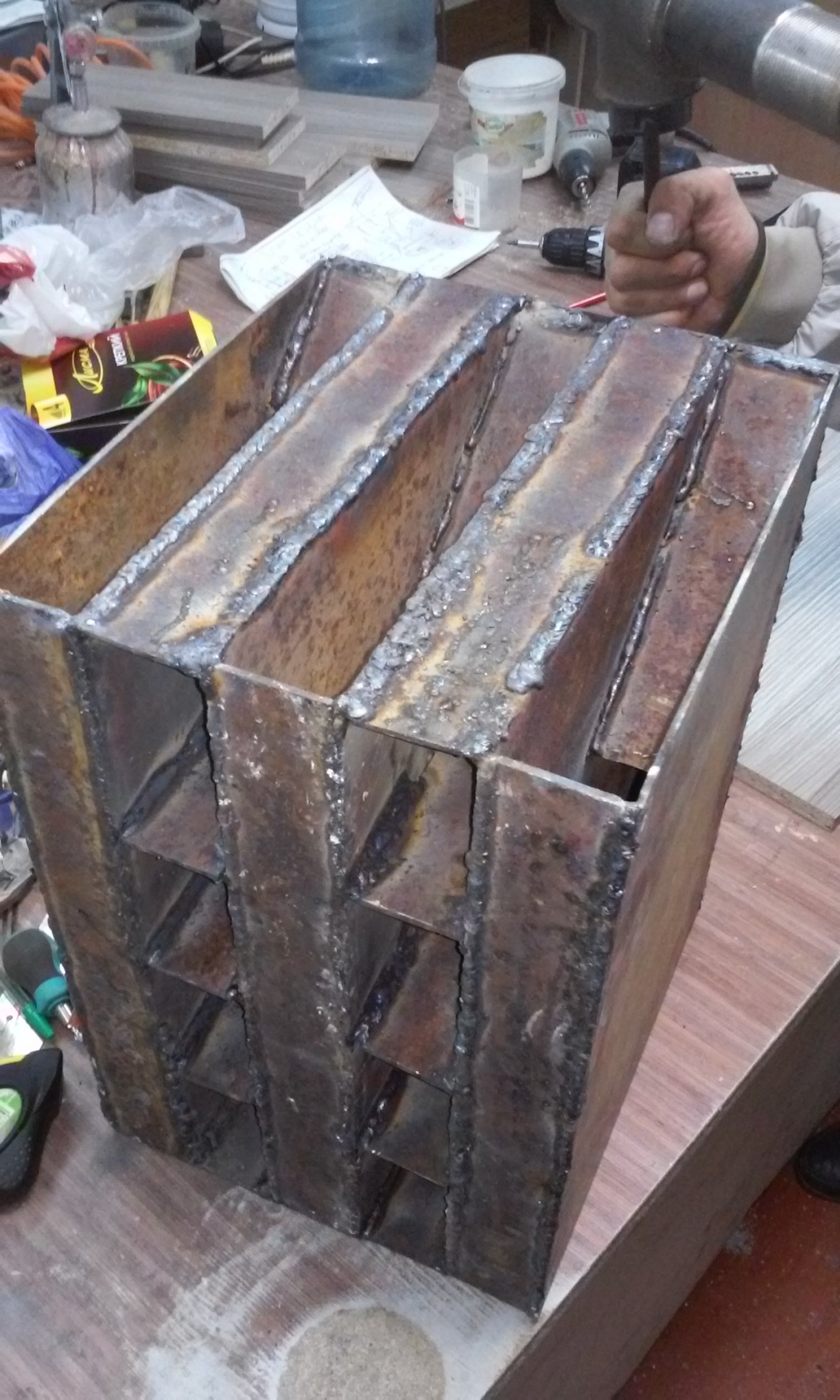

    Варю теплообменник.


    Вложения:

  18. арсентий

    арсентий Эксперт форума

    Регистрация:
    25 ноя 2011
    Сообщения:
    1.404
    Симпатии:
    750
    Re: Гаражный калорифер на отработке второй версии.

    Ivanyonok@Вас тут может ждать разочарование,в сей конструкции.Площадь теплоотдачи не большая.Толщина металла приличная.

  19. Ivanyonok

    Ivanyonok Эксперт форума

    Регистрация:
    12 янв 2016
    Сообщения:
    676
    Симпатии:
    780
    Адрес:
    Самара
    Re: Гаражный калорифер на отработке второй версии.

    Площадь теплоотдачи общая (продуваемая) 1,4 кв.м., примерно, как и у Наиля, но теплосъём будет меньше, незначительно, из-за использования трёх дипломатов, вместо четырёх. Толщина металла теплообменника большой роли не с играет, так как теплообменник из трёх милиметрового железа, всего лишь подольше будет прогреваться, чем из двух милиметрового железа.

  20. Ник96

    Ник96 Новичок

    Регистрация:
    30 мар 2016
    Сообщения:
    2
    Симпатии:
    0
    Re: Гаражный калорифер на отработке второй версии.

    площадь тепло-обмена- что брать?
